一、相位差:
对于正弦信号y=sin(2πf0t), 以采样间隔Ts 进行连续、均匀采样,假设采样N点的数据,那么这些数据点可以表示为:
相位可表示为:
二、空间相位差:

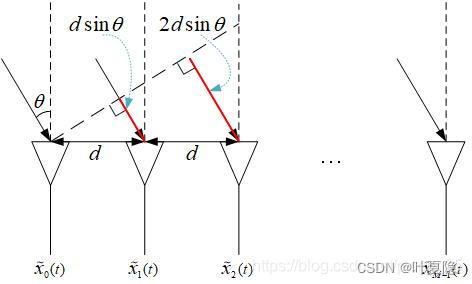

均匀线性阵列,共有 M 个阵元,阵元之间相距 d ,有一个信号(假设为平面波)从偏离法线 θ 方向射入到阵列上:
以第一个阵元为参考,信号到达下一个阵元需要多走dsinθ。延迟可表示为:
各个阵元相对于第一个阵元的相位差可表示为:
在某一时刻对所有每个阵元同时采样(称之为一个快拍),将会得到 M 个数据点,将这 M 个数据点排列起来,可以得到:
三、导向向量:
上图的阵元接收的信号可以表示为:
对导向向量的描述:
四、MVDR
假设接收了空间中有M个复信号,以不同的的角度射入阵列。接收天线的个数为N,则在t时刻阵列接收信号有如下表达式:
a(θ)为阵列导向向量,反应复信号到达不同天线的相位差/时延
假设我们只对θd方向的来波xd(t)感兴趣,并希望抑制其他方向θj的干扰信号xj(t):

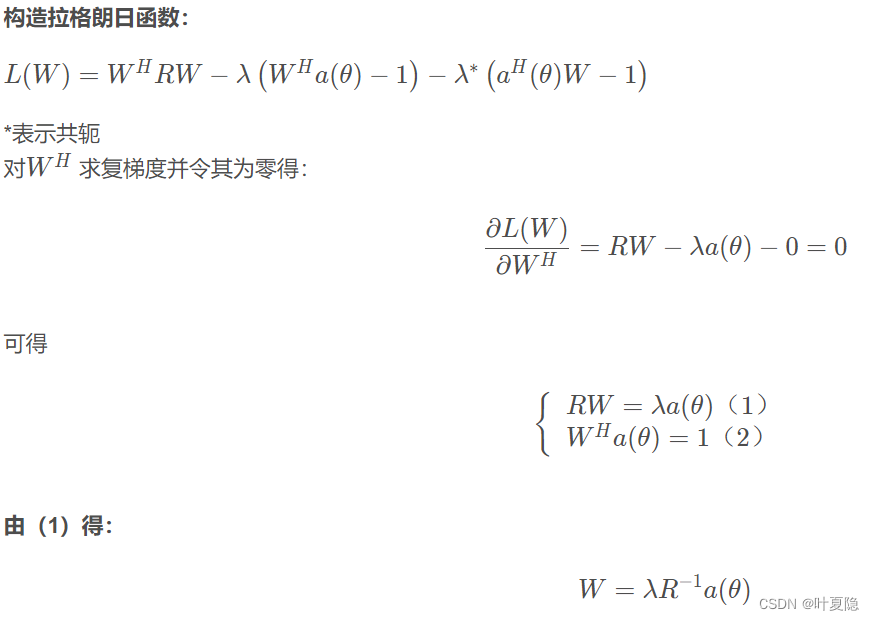

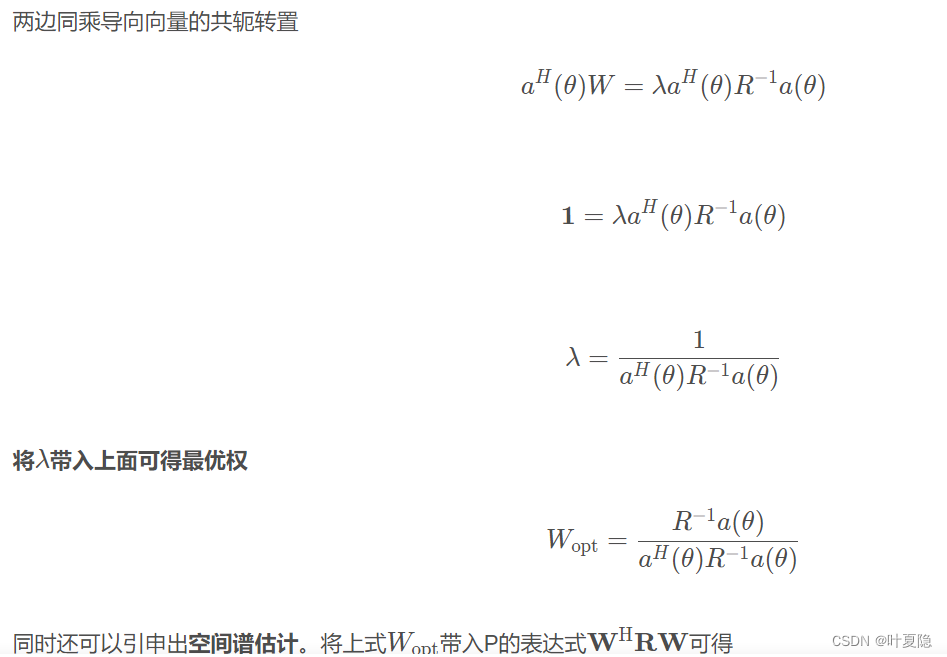

先假设有一复自适应权W作用于阵列接收信号,并希望经过自适应权后的输出d^(t)尽可能逼近xd(t)

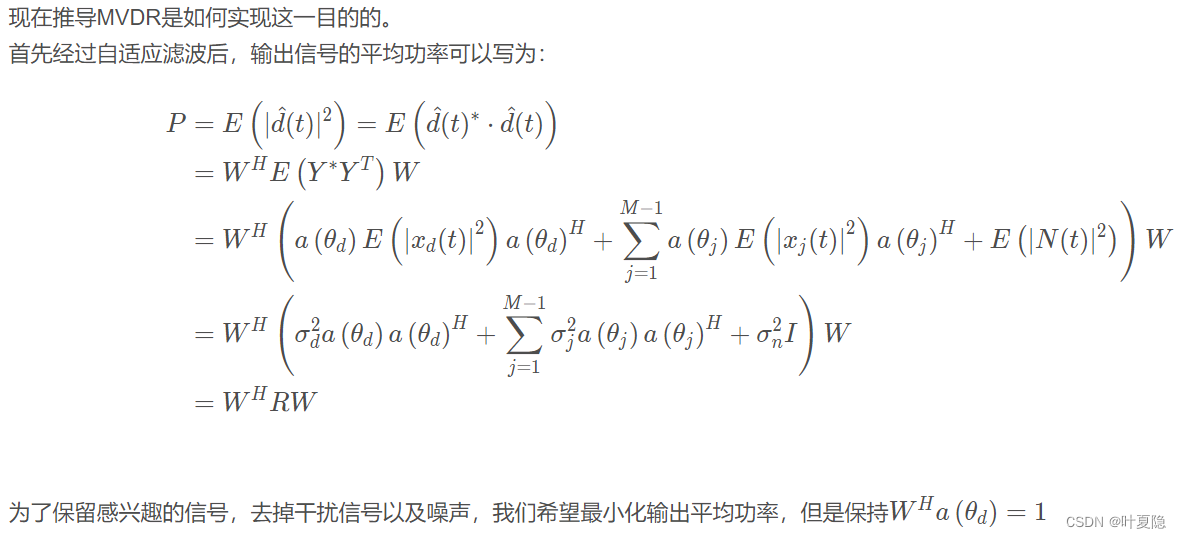

在上式第二行到第三行推导中,假设期望信号,干扰,噪声之间统计独立。
同时由于零均值信号的方差就是平均功率(零均值化是信号中的一般预处理操作),所以最小化平均功率就等于最小方差,这也是MVDR名字的含义。
