C51单片机学习笔记之数码管

简介

        数码管分为共阴数码管和共阳数码管。简单说就是所有阴极共用一个引脚或所有阳极共用一个引脚。

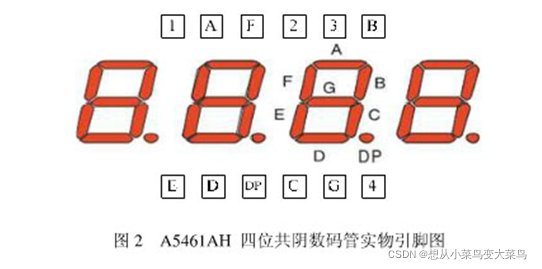

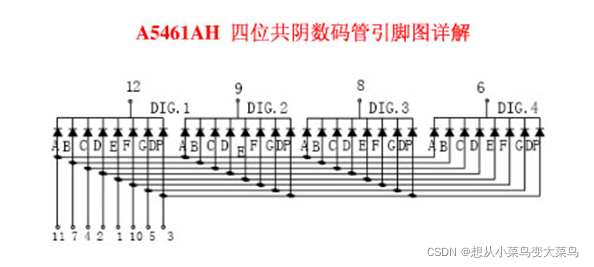

        用共阴数码管举例：A,B,C,D,E,F,G对应数码管的段。1,2,3,4对应数码管的位。共阴数码管高电平时段有效，低电平时位有效。共阳数码管反之，低电平段有效，高电平位有效。



数码管对应的字符

    共阴
    0x3F,  //"0"
    0x06,  //"1"
    0x5B,  //"2"
    0x4F,  //"3"
    0x66,  //"4"
    0x6D,  //"5"
    0x7D,  //"6"
    0x07,  //"7"
    0x7F,  //"8"
    0x6F,  //"9"
    0x77,  //"A"
    0x7C,  //"B"
    0x39,  //"C"
    0x5E,  //"D"
    0x79,  //"E"
    0x71,  //"F"
    0xff, //全亮
      0x00  //全灭

   共阳
    0xc0,//0
    0xf9,//1
    0xa4,//2
    0xb0,//3
    0x99,//4
    0x92,//5
    0x82,//6
    0xf8,//7
    0x80,//8
    0x90,//9
    0x88,//A
    0x83,//B
    0xc6,//C
    0xa1,//D
    0x86,//E
    0x8e, //F
         0x00, //全亮
       0xff  //全灭

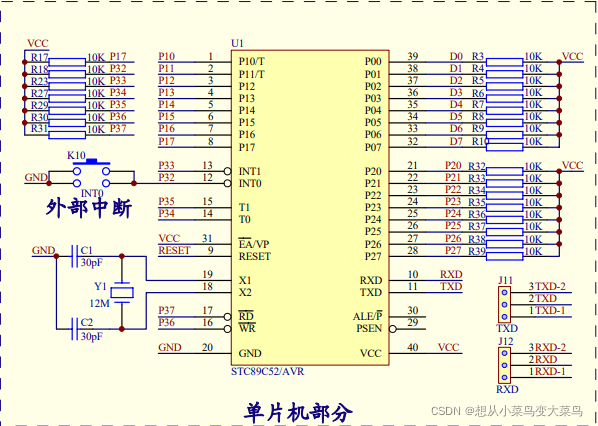

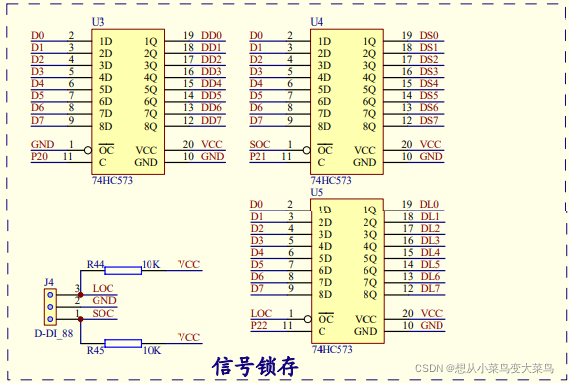

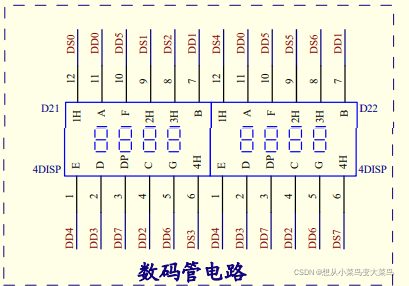

原理图





代码部分

#include <REGX52.H>
sbit U3=P2^0; //段选
sbit U4=P2^1; //位选
void delay()//延时函数
{
	unsigned int i;
 	for(i=0;i<300;i++);
}
unsigned char DX[]={0x3F,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7F,0x6F};//共阴数码管字符


char dx(unsigned int x)//选择段函数
{
	unsigned char y;
	y=DX[x];
	return y;
}
void wx(unsigned char locaton)//选择位函数
{
	switch(locaton)
	{
	case 1:P0=0xfe;break;
	case 2:P0=0xfd;break;
	case 3:P0=0xfb;break;
	case 4:P0=0xf7;break;
	case 5:P0=0xef;break;
	case 6:P0=0xdf;break;
	case 7:P0=0xbf;break;
	case 8:P0=0x7f;break;
	}

}
void print(unsigned char x,y)//显示函数
{
	U3=1;//段选开
	P0=dx(x);
	U3=0;//段选关
	U4=1;//位选开
	wx(y);
	U4=0;//位选关
	delay();
    P0=0x00;//消影

}

main()
{
	while(1)
	{
		print(1,1);
		print(2,2);
		print(3,3);
		print(4,4);
		print(5,5);
		print(6,6);
		print(7,7);
		print(8,8);

	}

}

  PS：当中消影代码，可以自己试试效果 ，这样印象深刻。

结论：

   数码管还是属于简单的部分，主要就是理解段选位选的逻辑。我用的是74HC573译码器，有的板子是38码器。注意一下就可。
