关于音频PA产生的TDD的debug思路

关于模拟PA产生的TDD

在之前的项目中，第一次使用上了模拟PA ,相对于数字PA,好处是有的，但是问题也不少。项目上也出现了听筒测试出现TDD的问题。所有呢，今天就想和大家聊一聊关于模拟PA产生的TDD的问题排查，主要重点排查三部分：输入端，输出端以及电源端。

1. 输入端

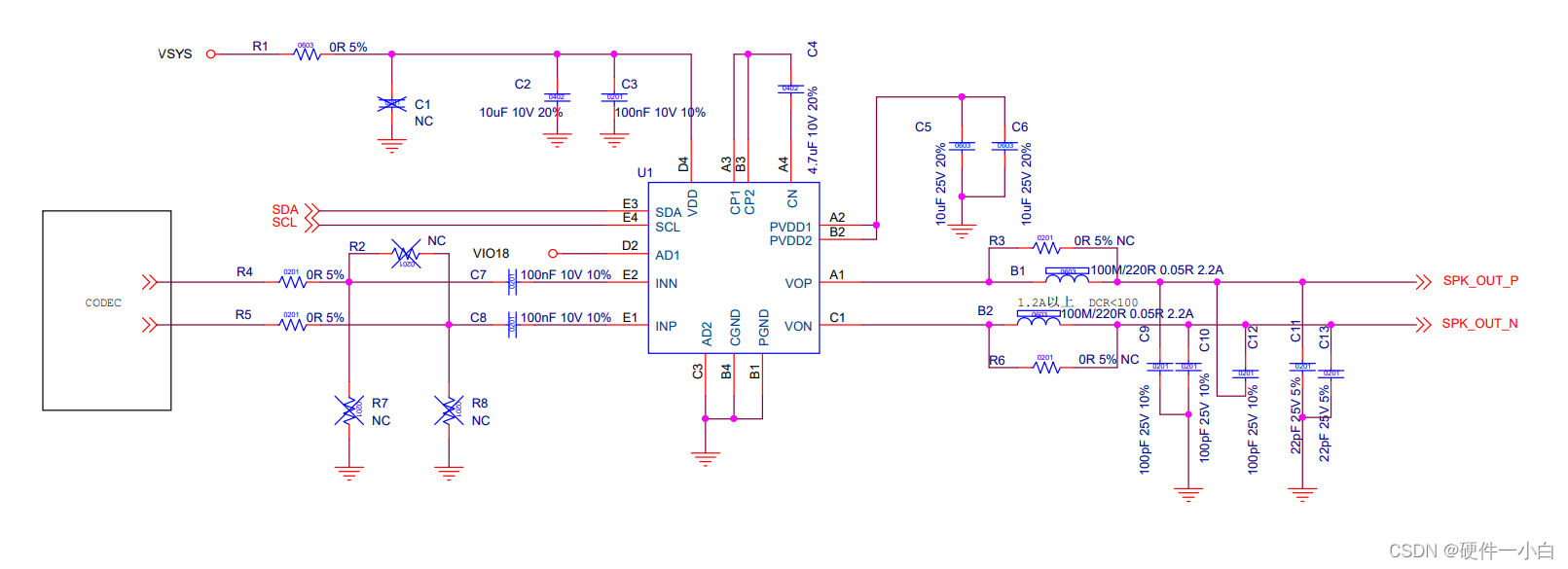

   音频输入端引入的TDD问题，应该是最常见的。为进一步确认是否是输入端引起的。我们只需将输入端与Codec断开，即电阻摘掉，将0R电阻焊接在R7 R8的位置上即可。在2G网络的情况下拨打电话，在只有白噪声的情况下，是否还存在TDD噪声。如果没有，说明输入端被干扰。此时，可以将C7 C8上的电容在靠近PA端的Pin脚站立起来，飞线至Codec附近端，再次尝试听取是否有TDD。如果此时没有了，需要仔细排查输入端相关走线是否符合伪差分的走线标准走线附近是否有射频信号的干扰，是否立体包地。

2. 电源供电
   关于电源的排查，可进行外部供电，再测试是否有TDD.如果外部供电后。TDD消失，这里建议优化电源端下地电容容值，容值方面严格安装芯片厂商的规格书进行选择。同时建议将射频2G PA的供电采用VBAT供电，音频PA的供电选择用VSYS供电，采用星形走线。

3. 输出端
   音频输出端引起的TDD问题，可以选择依次将输出端的下地电容依次摘掉再听取是否存在电流音。如果去掉某个电容，电流音不存在，说明该电容的地不干净，需对地进行排查。输出端的下地电容需单点接地。如果摘掉了所有电容都无法解决，可通过将磁珠靠PA端立起来，飞线至后级负载，观察TDD是否消失，如果消失，对输出信号走线进行排查优化。

在debug过程中，大部分人选择通过主观听来判断是不是某一源头引起的。然而主观听只适合由单一源头引起的TDD,如果源头是两方面引起的，再采用主观听是不合理的。此时需要客观测试，对比各实验对TDD测试值的影响大小，进而判断是哪几个部分源头造成的TDD。
