聊一聊磁珠在电路中的作用

EMI问题属于电子产品设计中最值得关注的问题之一。上一篇讲的是共模电感在电路设计中解决EMI问题的应用场景及工作原理。当然除了共模电感以外，还有很多器件会运用到电路中来解决EMI的问题。其中磁珠就是属于一项。

简介
磁珠属于EMI静噪元器件。在电路中起到了消除干扰噪声的作用。其等效于电阻电感电容串并联在电路中。其表现出的阻抗特性也会随着电路中工作频率的变化而变化。

功能
前面也说了磁珠属于EMI静噪元器件。从大的方面说是消除干扰噪声的作用。但是细说的话，其还是主要用于消除信号线、电源线上的高频噪声和尖峰干扰，同时还具备吸收静电脉冲的能力。

例如，RF能量是叠加在直流信号上的交流成分。然而直流成分是属于有用的部分,而RF能量属于干扰的部分。他会沿着线路向外辐射，对其他电子器件产生影响。此时，我们加入磁珠，会对电路产生的噪声改善很多。其中的作用就是消除信号线上的高频噪声干扰。

领域
就小编所从事的手机/平板领域来说，其主要应用于例如一些器件的电源输入端口，Camera电路方面的主时钟部分以及一些RF电路中。

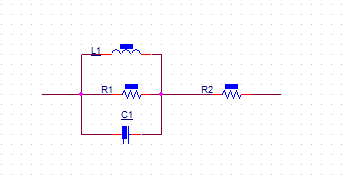

磁珠等效模型

R1为磁心损耗 阻抗为R1
R2为线圈阻抗 阻抗为R2
L1磁珠有线圈存在电感 阻抗为jwL
C1为线圈与线圈之间存在寄生电容 阻抗为1/jwc

所以总阻抗可以用Z=R+jX来代表
其中R为实部，jX为虚部。

因此也就有了下面图中的三条曲线

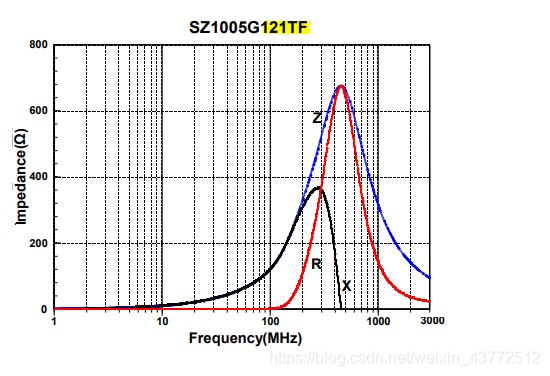

SZ1005G121TF为我们曾用到的一个磁珠。可以看到其横轴为频率，纵轴为阻抗。
所以在不同的频率段，其显示的阻抗值Z完全不同。

从图中可以看出，当X=0时，其阻抗达到最大值。
当X对应的阻抗大于0所对应的频率段，其阻抗开始随着频率的增大而增大。
当X对应的阻抗小于0对应的频率段，其阻抗开始随着频率的增大而减小。

在使用中，我们往往利用其阻抗的特点来消除噪声，即消耗掉电路中的干扰能量，从而将其转换为其他形式的能量。

参数

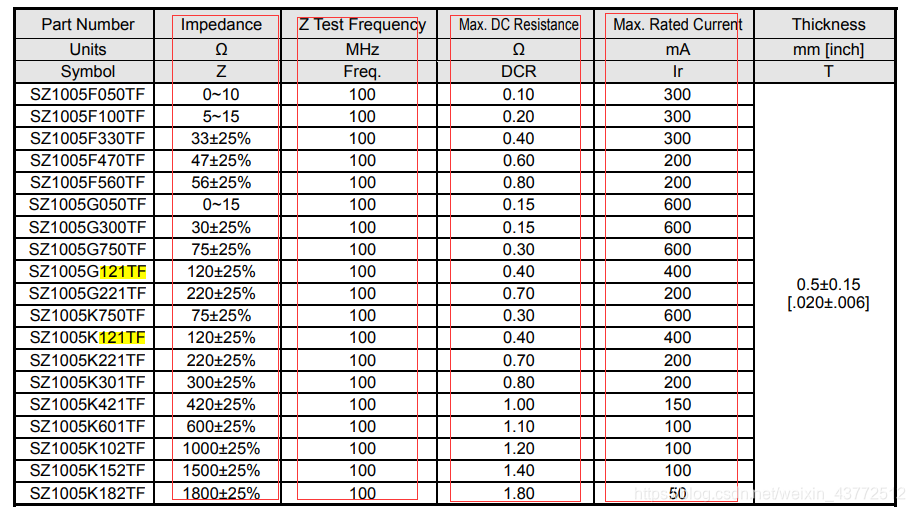

这是和刚才频率-阻抗图对应的磁珠及其同类磁珠的参数

可以看到，其主要分为阻抗，频率，直流电阻以及允许通过的最大电流值。

关键参数

1. 阻抗
   阻抗部分显示的数值均为磁珠工作在100MHz时所表现的阻抗。有些地方的也表示为75Ω@100MHz形式。其道理是一样的。阻抗越大，抑制噪声的效果越好。 所以在选择时，请务必看下频率-阻抗曲线图，观察阻抗Z最高点时所对应的频率。 即最高点所对应的频率为电路中噪声的频率。

2. 直流电阻DCR
   指的是直流工作下。磁珠所呈现的电阻值，一般DCR越小越好，对有用信号的衰减小。

3. 最大工作电流
   指的是磁珠工作时，所允许通过的最大电流。

选型
磁珠的应用主要分为两种情景：

1. 电源端
2. 信号线

在相应的场景如何进行选择，其频率-阻抗曲线很重要
此为运用于这两种场景，我们当时所选的磁珠的阻抗-频率曲线。

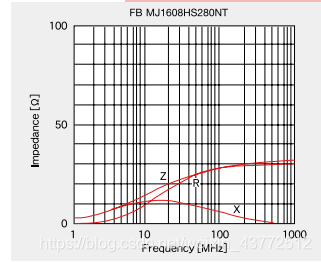

电源端

信号线端

此两张曲线图 均为我们工作时用到的两款磁珠。

你会发现电源端的阻抗-频率曲线属于“矮胖”类型的。其特点是在各个频段都有较低的阻抗，起到了一定的滤波作用。

然而信号线端的磁珠的阻抗-频率曲线属于“瘦高”类型的。因为信号线上的干扰信号往往是高频的，而有用信号属于低频的。所以上图中显示，磁珠在低频段的阻抗很小，所以对有用信号的衰减小。然而高频时阻抗很大，可以完美的消耗高频的能量。

最后，还有特别说明的一点

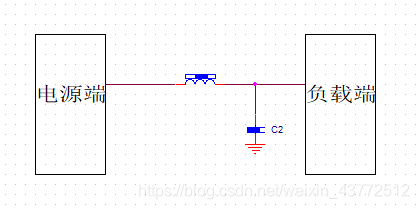

当磁珠应用于电源端时，其后端请务必添加一个电容。

磁珠在电源端，相当于电感的存在。当有干扰的噪声存在时，其表现出电感的特性。吸收干扰的噪声。当线路上的噪声不存在时，其会释放噪声，当没有旁路电容时，其很有可能会将噪声释放给负载，对负载产生影响。当接上一个旁路电容，其可将噪声释放到地端。
