聊一聊TVS管的电路使用

TVS即Transient Volatge Suppressor，中文名称：瞬态电压抑制二极管，又称雪崩击穿二极管。但在通常情况下，我们称之为TVS二极管。其在电路中的作用主要是保护敏感电路，免受高电压瞬变损坏的组件。其中，大部分用于端口的保护，防止端口瞬间的电压冲击造成后级电路的损坏。其中高压瞬变的主要来源是静电放电，电气快速瞬变和浪涌事件。

TVS二极管采用半导体工艺制成的单个PN结或多个PN结集成的器件。所以，TVS有单向和双向之分。

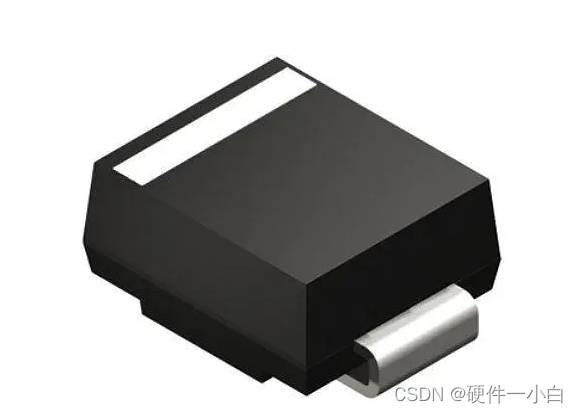

其中，单向TVS主要用于直流供电电路，双向TVS管主要应用于电压交变的电路。为区分单向TVS极性,其一端存在“|”丝印，即代表对应端为TVS负极。负极接信号端，正极接地，焊接时切记不可颠倒。双向则不存在这类丝印。

工作原理

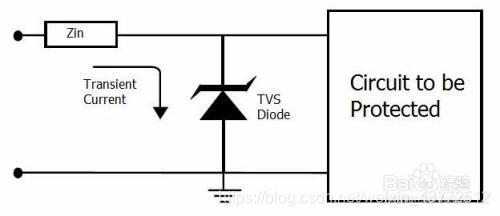

就拿单向TVS做举例吧！，其应用于直流电路时，并联于电路中。当电路正常工作时，TVS处于截至状态，不影响电路工作。当电路出现异常过电压并达到TVS击穿电压时，TVS由高阻态变为低阻态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低水平，进而保护后级电路免遭异常过电压的破坏。当异常过电压消失后，TVS阻值又恢复高阻态。

图片来自百度经验

小白在写第一篇的USB2.0在电路设计中时，在最后的简单的原理图上放置了几个TVS二极管，其目的主要还是保护这些外部接口。除此之外，例如手机的耳机孔，SIM卡卡槽处都会添加这类TVS二极管以达到保护的作用。

然而不同的接口对TVS二极管的要求也不同。

TVS的datasheet虽给了很多的参数，但是咱们得学会挑重点看，以下几个参数对于我们来说还是非常重要的。

1. 反向关断电压VRWM
   在电路正常的工作情况下，TVS是不工作的,VRWM表示TVS管不导通的最高电压。所以TVS的反向关断电压是大于或等于被保护电路的最高工作电压。只有这样才能保证TVS在电路正常工作下不会影响电路，TVS吸收的电流也可忽略不计。如果TVS的反向关断电压小于被保护电路的最高工作电压，TVS将吸收大量的漏电流而处于雪崩击穿的状态。

通常反向关断电压约为VCC的1.2倍（VCC为电路的最高工作电压）；还拿我第一篇文章USB2.0来举例吧，反向关断电压即我们不希望数据或者电力线超过的工作电压。USB2.0的数据信号电压范围为0-5V，所以我们则希望TVS二极管的反向关断电压最起码要超过5V，以确保数据能正确的传输。

2. 击穿电压VBR
   在TVS二极管开始向地面传导大量电流并提供瞬态保护时的电压限制。通常情况下
   ，击穿电压略大于反向关断电压，以便尽快开始瞬态保护。

3. 钳位电压
   系统在高电压瞬变期间看到的低电压。其应小于后级保护电路的最大可承受的瞬态安全电压即V(钳位电压)<V（max），其中Vmax为电路能承受的最高电压。

4. 脉冲峰值电流I ppp
   反向工作时，在规定的脉冲波形（如：10/1000μs双指数波形）条件下，器件允许通过的最大浪涌电流。当电流超过这个数值时，会永久损坏。

5. 脉冲峰值功率PPP
   脉冲峰值功率PPP是指脉冲峰值电流IPP与最大箝位电压VC的乘积，即PPP＝IPP×VC。 它是TVS管能承受的最大峰值功率。在给定的最大箝位电压下，脉冲峰值功率PPP越大，其浪涌电流的承受能力越大。

6. 结电容
   结电容是TVS的寄生电容。在高速信号下，要尤为关注一下。过大的结电容会影响信号的质量。为了确保能正确的传输，我们需要选择具有较低电容的TVS二极管。下面可做参考选择。同时也可串联一个更小的电容

下面讲一下保护功能。
假设我们对受到保护的USB2.0数据线施加8KV的ESD冲击，瞬间的高电压超过TVS二极管的击穿电压并将其激活。TVS二极管随后将开始向地面传导电流，并使其原理USB2.0的收发器，从而降低提供给较敏感的USB2.0收发器的电压。当ESD事件结束后，USB2.0连接器处的电压将回到击穿电压以下，TVS二极管将停止传导电流，并恢复正常的数据传输。

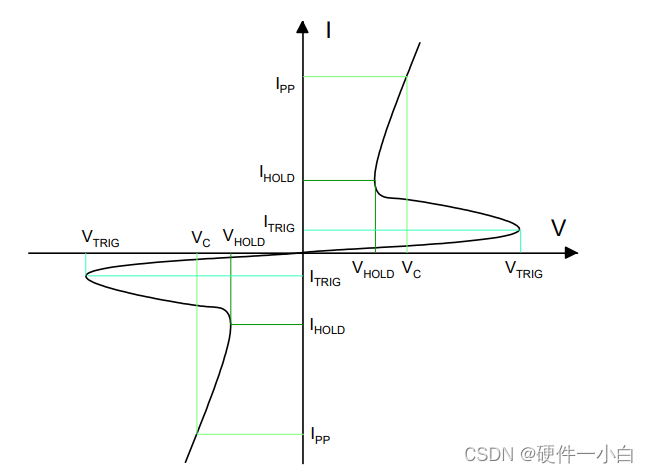

近些年来，出来了一种回扫型TVS。当电压达到Vtrig触发时，瞬间把两端的电压钳位到Vhold与Vc之间。之后，随着电流增大，电压增大。常规的TVS器件，ESD电压与IPP成比例增加。而回扫型TVS，在同样IPP的情况下，VC钳位电压比常规的ESD器件低30%以上，提前释放能量，极大的保护了IC乃至整个电路的安全，有效降低后端的残压值。

手机中常用的TVS 选型Vc值
VBUS:Vc=24V
VBAT:Vc=4.85V
CC1 CC2:Vc=12V
DP DM:Vc=5V 结电容小于1pf
SD Singal:Vc=5V 结电容小于1pf
Ear Jack：Vc<6V,同时Ref TVS结电容小于1pf(存在FM功能)
