LED为何通过电流控制？

前段时间，散热部的同事咨询我关于手机的闪光灯输出电压值，说实话，一时间把我问住了。关于闪光灯，以往我们关注电流值，电压值很少关注。虽说手机的闪光灯驱动IC输出为BOOST电路，但是输出电压到多少，我还真未了解过。因闪光灯本身属于电流控制，所以我们往往通过调节电流来控制闪光灯的明亮程度,通常预闪电流在100mA,主闪电流在1.1A(具体值以闪光灯仿真以及温升情况综合考虑所设定)。

手机上，凡是和LED扯上关系的，例如屏幕LED灯，闪光灯。我们均只关心其电流值。因其本身属于电流控制，那么应该会有人疑惑，为何LED属于电流控制，而非电压控制，这里小白需要给大家解释下。

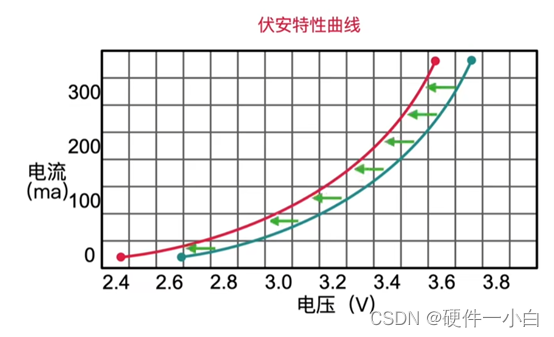

图为LED的伏安特性曲线，如果LED属于电压控制，电流流过LED使得其发亮的同时也会引起LED的发热。因伏安特性曲线受温度影响，使得曲线向左移动。相同的电压下，电流会变得更大，LED发热更加严重，最终使得曲线不断的偏移，长时间下来对于LED的使用寿命影响严重。所以，为保证发热带来的影响，我们往往选择设计成恒流控制。

关于横流源，我们可以通过以下简单的电路搭建一个恒流源。

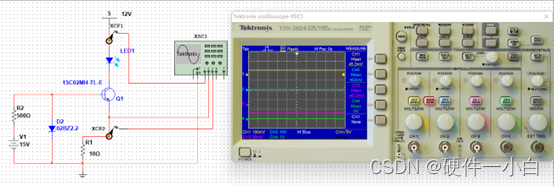

此为小白做的一个仿真图。
Q1为15C02MH-TL-E三极管，基极接入稳压管。。Ibe=0.452/10=2.41mA Ic=45.2mA 。此时无论V2 如何变化，电流均几乎没有变化。

如果，你想调节亮度，可以通过在基极处的电压换为PWM。调节PWM占空比进而调节亮度。

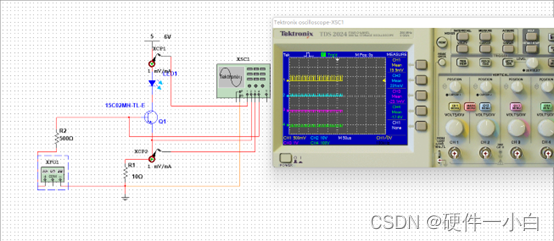

50%

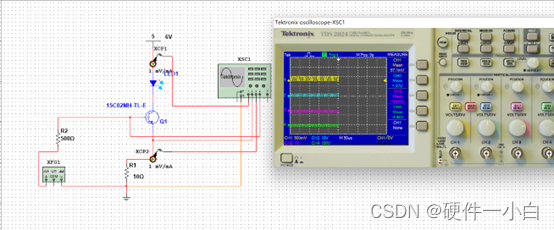

10%

上图为简单的LED横流电路，然而在实际应用中，可没那么简单。因为要考虑的因素极多，例如过流过压过温等防护。所以针对LED横流电路，市面上已存在着专门针对LED横流的boost驱动IC，其完全可以让硬件开发者更加高效灵活的进行电路设计。
