引脚图
内部结构图
使用注意
双电源,共模电压的解释
双电源

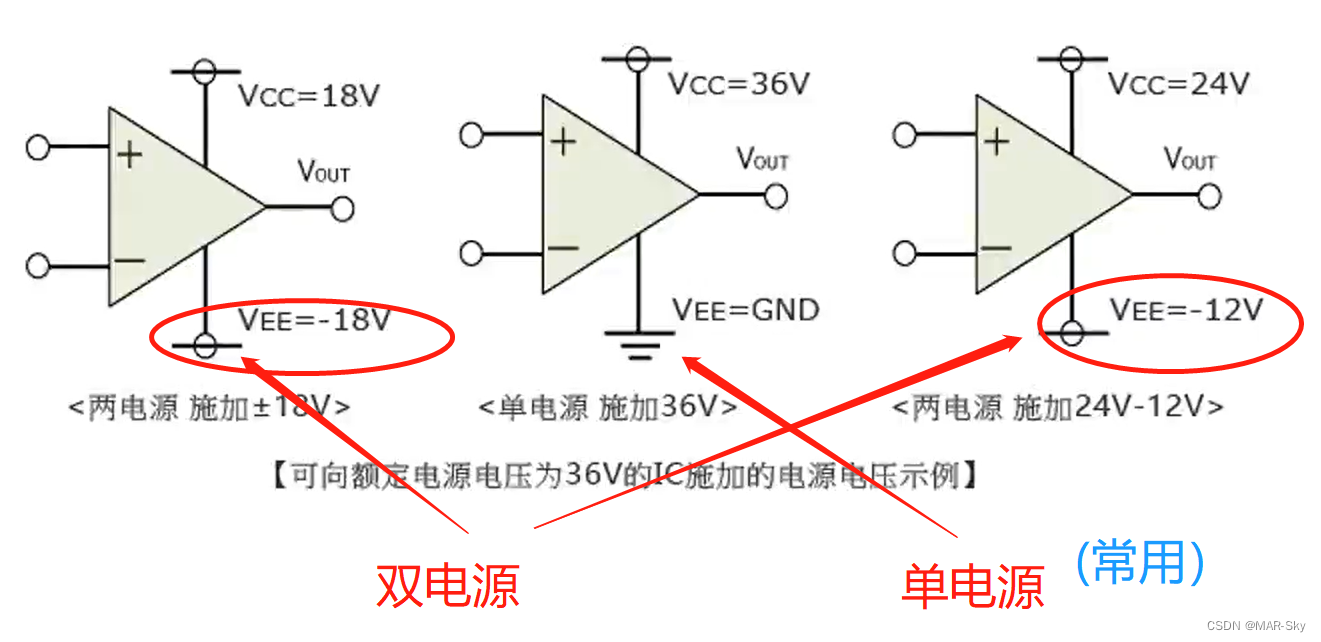

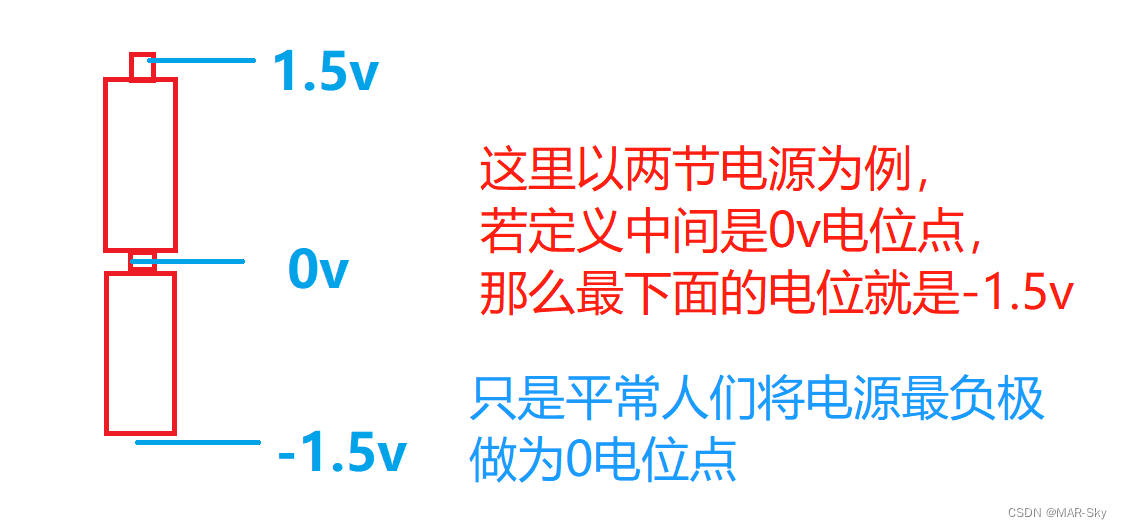

从下图中可以知道就是在放大器电源两端所加电压,当参考电压不是常见的0电位点时就可以认为是双电源。实际可以认为公共0电位点是我们的参数电位点,一般都认为电源负极就是0电位点,所以是双电源。
共模输入电压

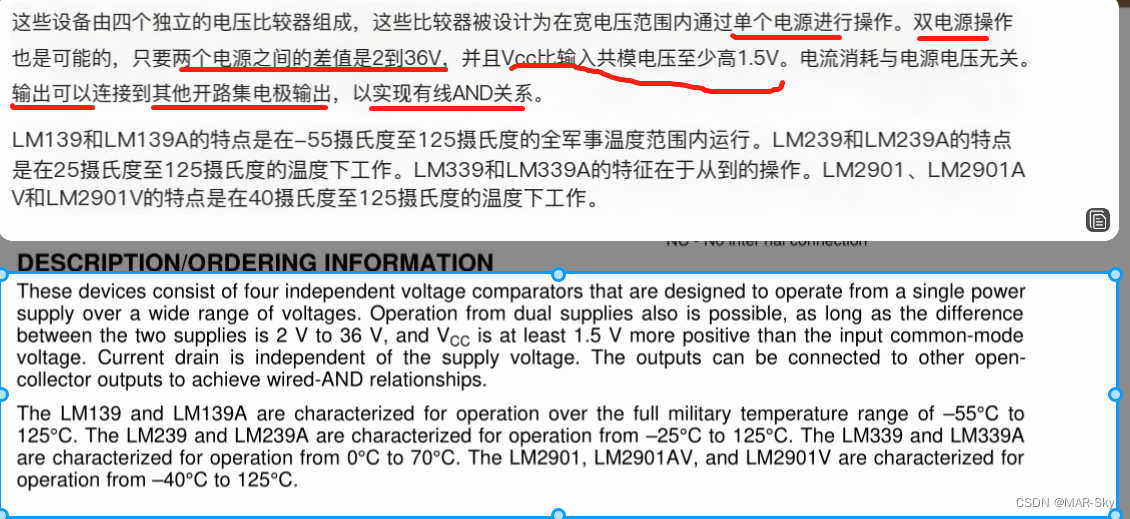

共模输入电压,指的是相对于公共地而言的信号。共模和差模其实没有严格的定义。只是说共模是相对于公共地而言的信号,而差模则是两个信号的差。就是相对0电位点的电压值。上面手册中提到输入电压比Vcc低1.5v,从下面图中的原理可以知道,为了满足三极管的正常导通电压。
分析

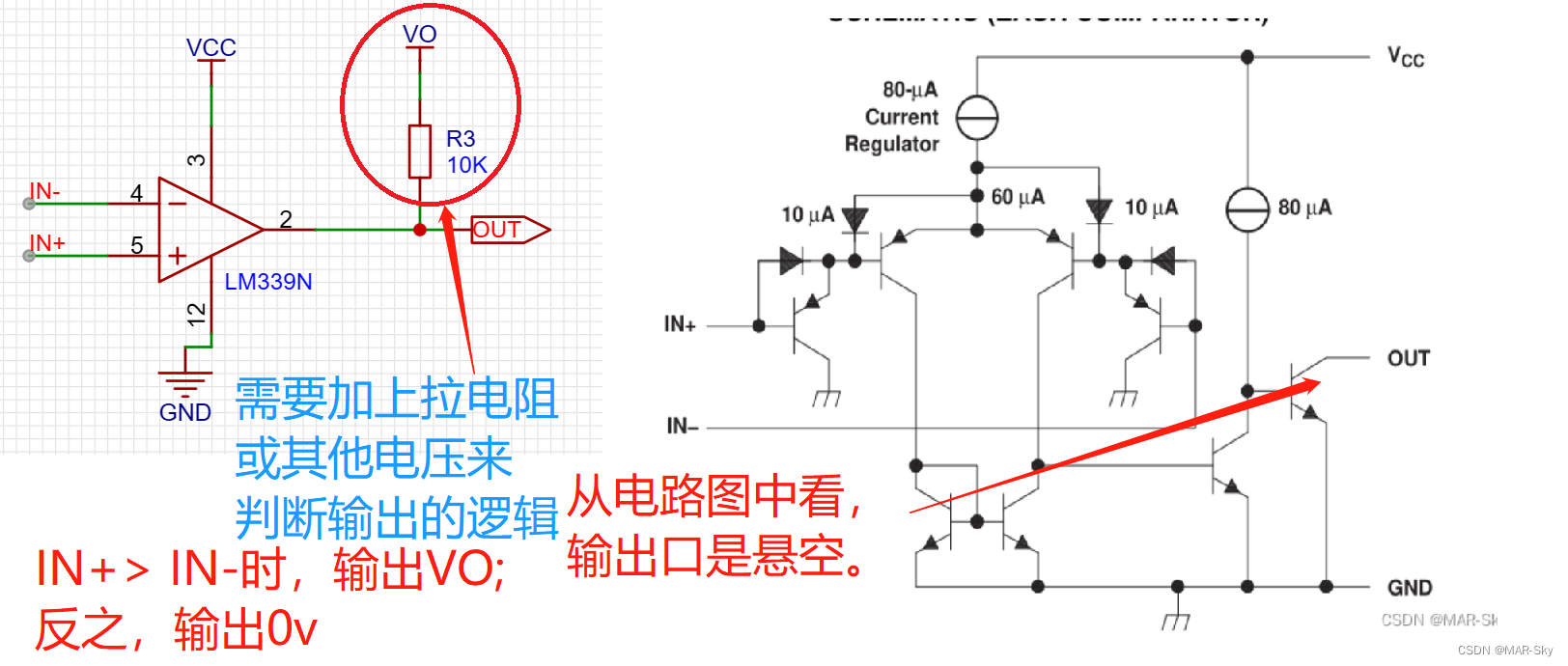

注意,必须使用上拉电阻或其他电压,可以通过电压判断输出是高电平还是低电平。输入的两个电压值IN+和IN_不能都不小于VCC,不建议比VCC-1.5v大.上面手册中提到输入电压比Vcc低1.5v是让比较器能够正常工作。
根据比较结果判断电压输入和输出口端的三极管通断情况。

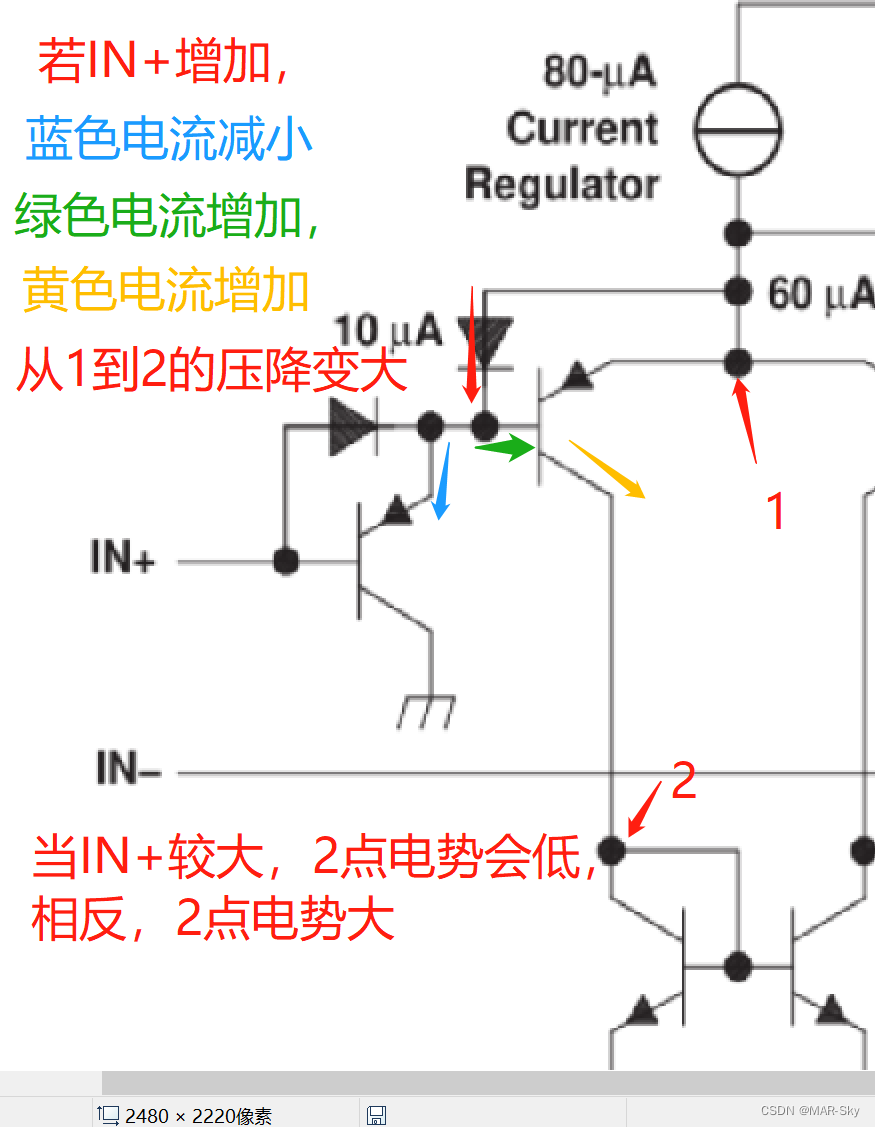

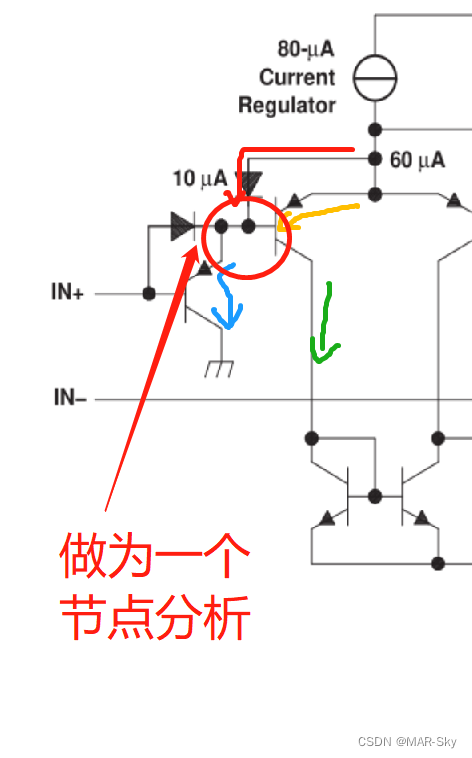

因为正常工作时的VCC>输入,从图中可以看出这个节点流入的有两个电流(红和黄),流出的有蓝和绿。

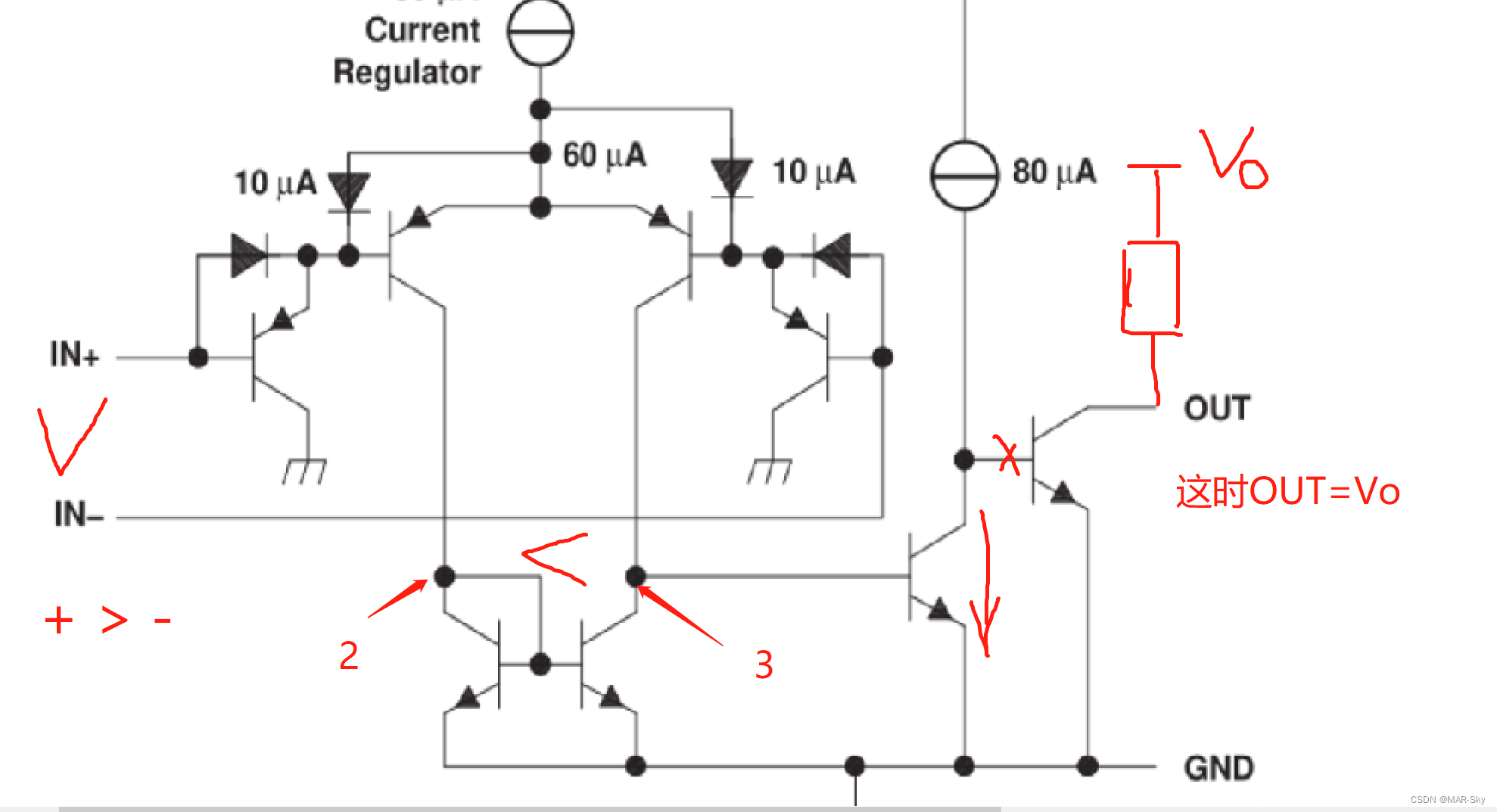

根据2点相对的IN-输出可以判断,当IN-较小时,对应2相通的位置3的电势较高。
