迟滞比较器/施密特触发器

功能

从下面原理图像看来，只有在达到上下阈值才会出现输出电平的转换，这样防止信号的杂波跳变。而且每次的阈值是随着输出而变化的，当输出高时，阈值如下图中，V_P=V_N = V_R*( RF/(R1+RF) )+VH*( R1/(R1+RF) );当输出低时，V_P=V_N = V_R*( RF/(R1+RF) )+VL*( R1/(R1+RF) ),实际上，这从符号上可以看出是一个反馈接在正向输入的放大器电路。

另一种形式参考，可以理解为参考电压是VR=0。

两个门限的电压分析

从上面可以看出高低门限电压之差就是ΔV=(VH-VL)( R1/(R1+RF)，可以看出VH和VL基本恒定，想要区间变小只要R1减小或RF增加。
分析输入和门限的关系
当输出是VL，那么就是负输入大于正输入，当负输入减小到低门限电压时才能输出VH
当输出是VH，就是负输入小于正输入，当负输入增加到高门限电压时，才能输出VL

一种典型的实例

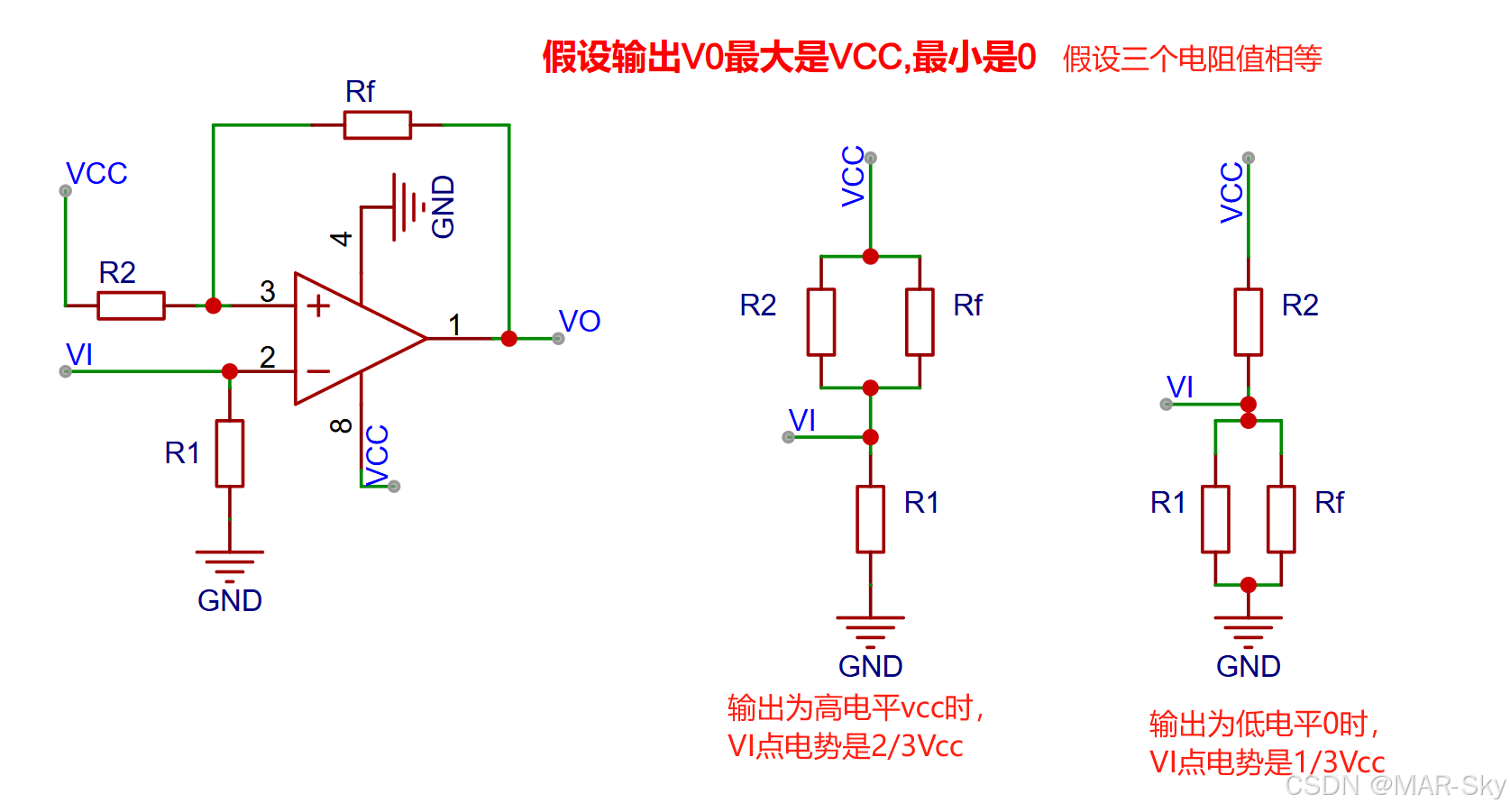

当三个电阻值相同，输出高低电平分别是0和Vcc时，Rf根据不同情况等价与并联不同的电阻，得到如下图所示的等价电路。其中门限电压分别是1/3VCC和2/3Vcc。当然这是有特殊条件下，才能得到如下两组等效电路图。

这种触发器的功能

从上面可以看出这样可以将输入转换为较稳定的方波，并且可以屏蔽许多干扰的锯齿波信号。
由于上下门限电压的效果，是不是可以做为一个充电自停，而且电压不下降到一定位置不会再次充电的装置？
