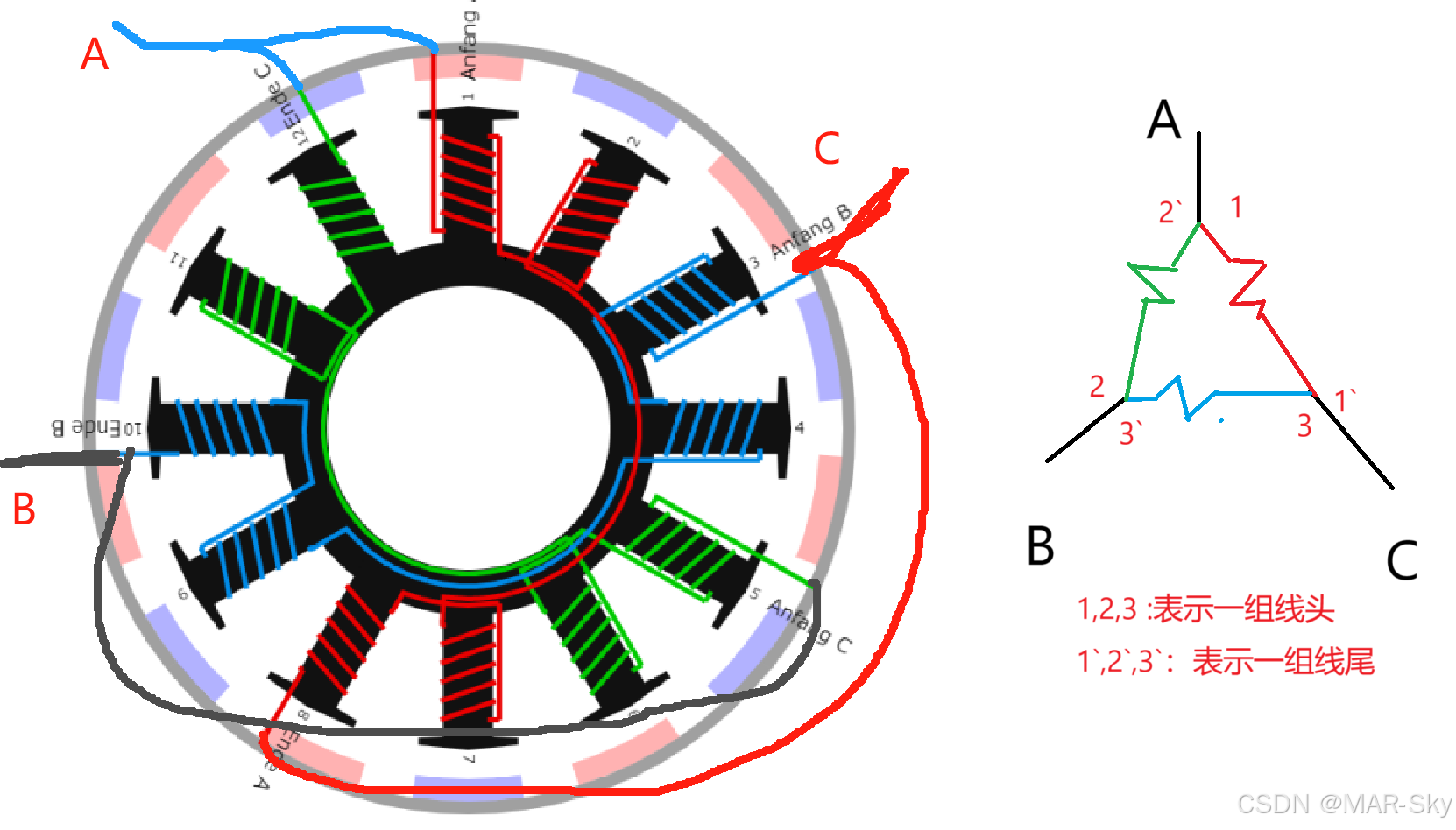

接线方式都是以三角形接线为例
由于了解无刷电机的结构,购买几个坏掉的航模无刷电机,电机引出线都是三根线。在网上查看和动手操作后,记录下面的一些经验。
使用铜线的结构类型
不考虑材质的情况下,两种铜线:单根较粗铜线或多根较细铜线
两种铜线的区别:主要考虑散热和电流的趋肤效应。
个人实际中遇到的问题,细线绕制电机时,就算有一根断了也基本不影响使用(高精密的需要更换)。
铜线的绕线方式

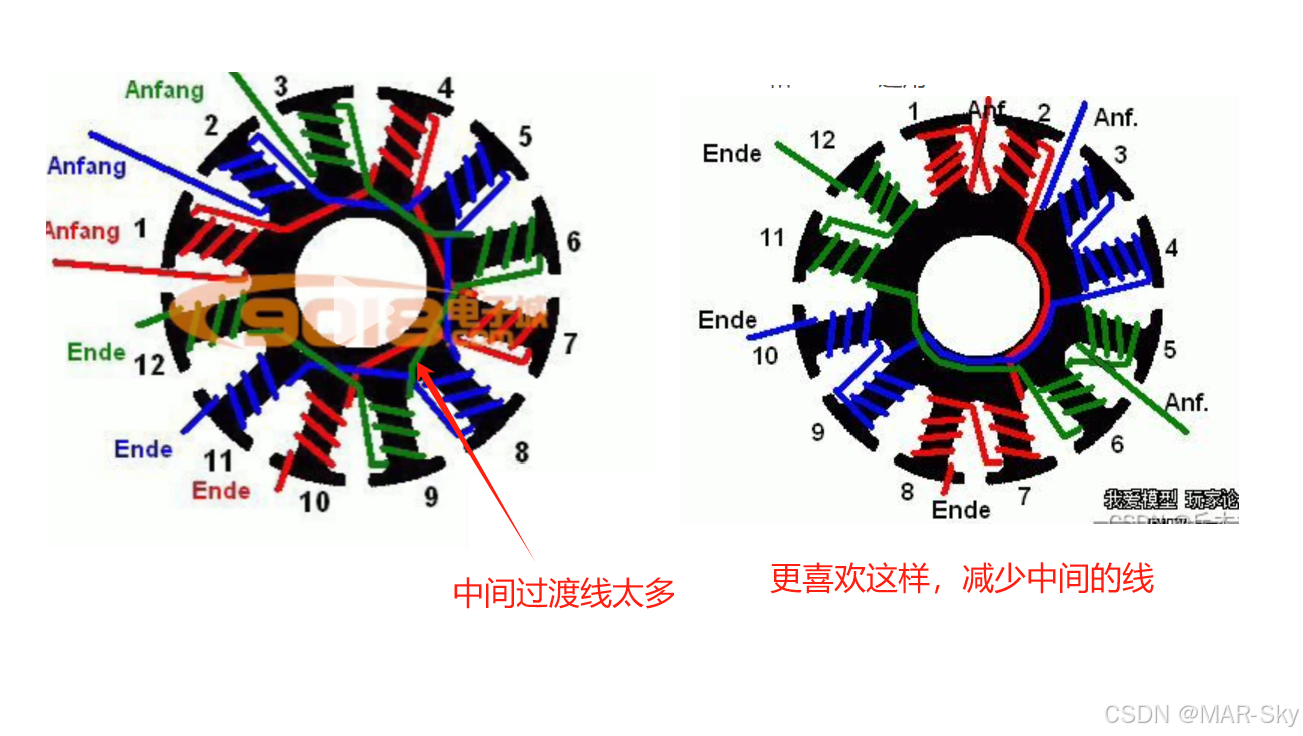

需要注意,这里的绕线是需要区分线的头和尾,否则逆时针和顺时针将会反向。在机器绕线时,可以使用一整根导线完成定子的绕线。但手动绕线为了防止最终引出线错误,尽量使用三根线(除非很熟练)。同样的定子骨架,绕线方式不尽相同
手动绕线的绕制方向和规律分析(以上面右图为例)
实际中,可以想象手拿着定子骨架中心孔,然后通过在槽上绕制漆包线完成定子线圈的绕制。那么绕制时的方向如果用逆时针和顺时针就不太合理了。所以用导线在上面跨过槽的方向是向(怀)外和向(怀)里绕线比较方便表达。
以图片正对方向为上面(一定要保证上下面不变),左手拿住定子右手绕制为例。那么槽1是右手向怀里面绕制,2是右手向外绕制。同理12槽的是向怀里,因为12槽是一组线的结尾。
绕线后的极性分析
下图中,三组线圈分别为红色、蓝色和绿色。下图中右边的图是左边等效图。

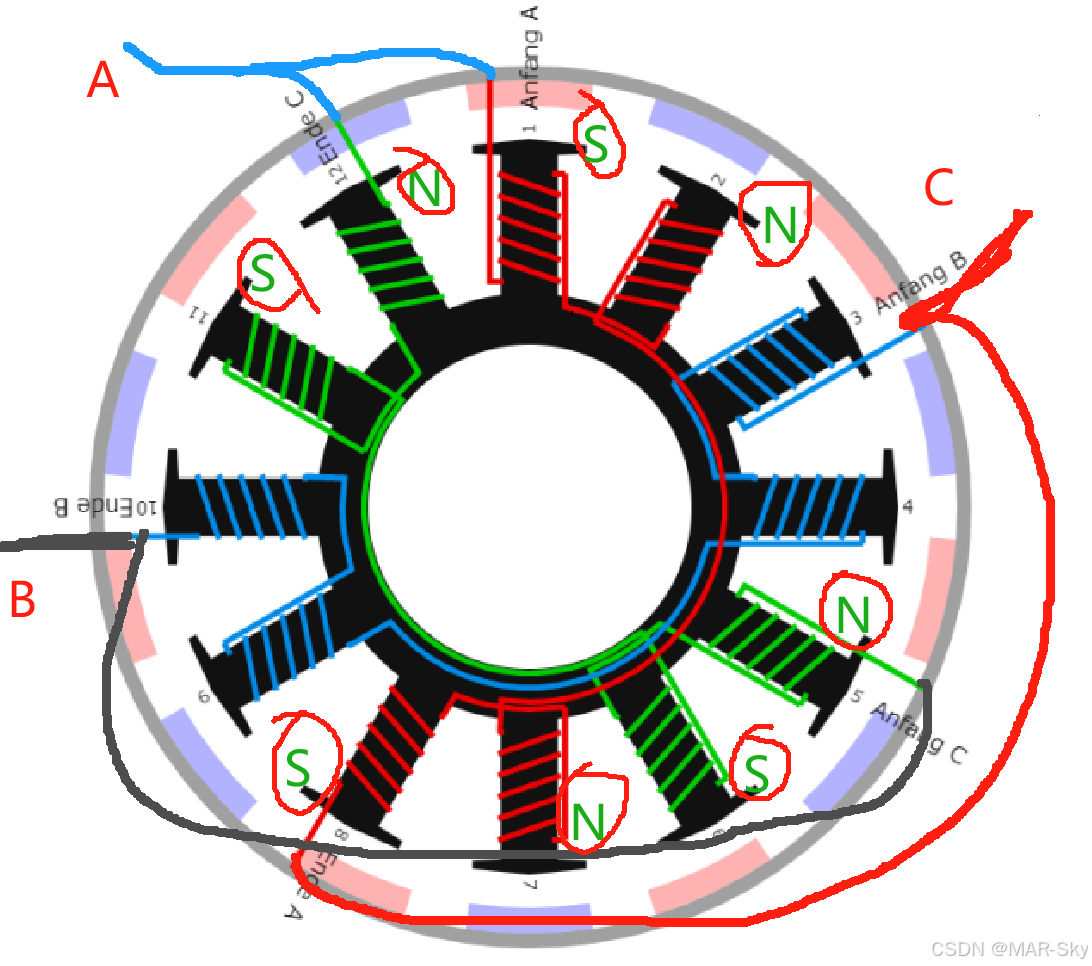

当电流从A节点流入线圈时,可能一组线圈或两组线圈有电流,为了满足电机最大力矩,认为两组线圈都有电流。那么磁极分布如下,
从磁极分布情况可以看出,从一个节点流入的电流导致的磁极分布情况也会交替进行。而绕制方式可以看出,相邻的两个槽的绕线方式相反。需要注意,不同组的头和尾槽的即使看起来绕制方式不一样,但要知道线从那个点开始在槽上绕制,会发现其实是一样的。但是通入电流后会发现电流进入导线的螺旋方向是相反的,这样才能产生不同的磁极。

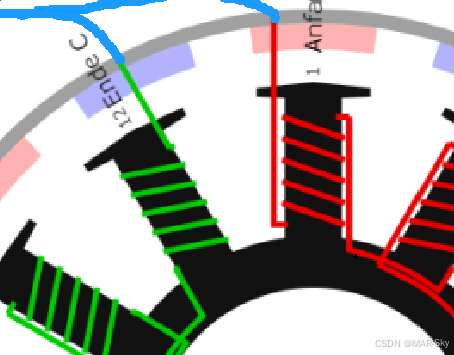

注意头和尾的绕线,下图中红线1槽是线头,而12槽的线是线尾部。所以1的绕线是向外,而12的绕线也是向外。
总结和提升
定子绕线应该考虑电机运动时的受力平衡,最好使得中心轴不受偏心力。所以应配置磁极分布的对称。通入电流后的磁极应该是交替分布的,这样才能配合转子转动(转子磁极分布是交替进行的)。
猜想:如果满足上面的条件,是不是即使同组在不同槽修改绕线方式就可以作为不同的定子绕线方式了
