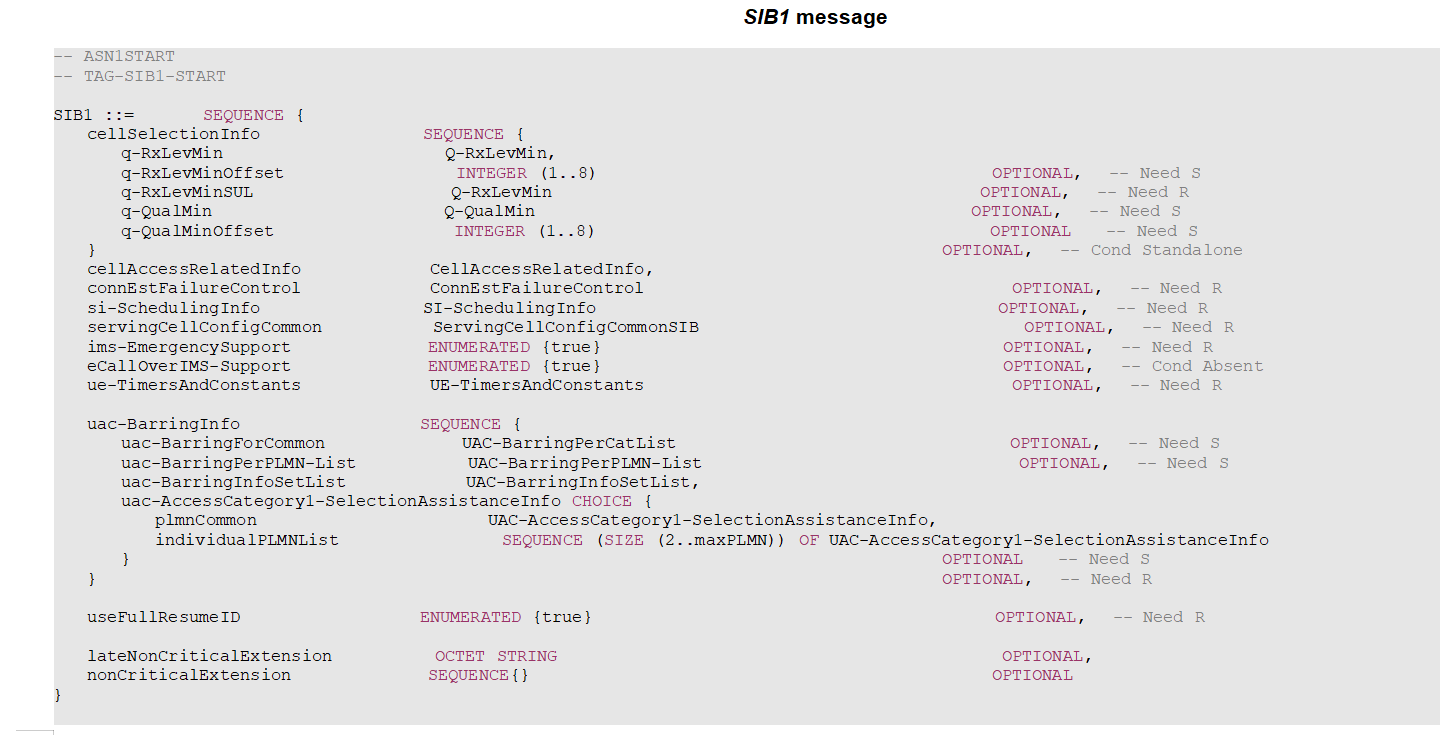

cellSelectionInfo

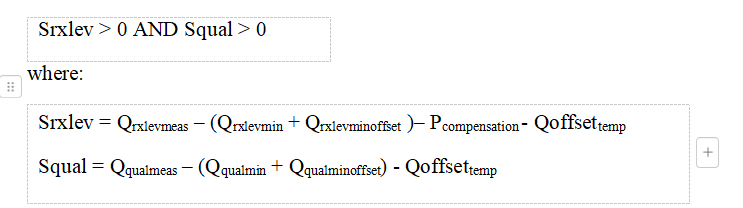

这里面放的是小区选择信息。S准则如下图所示（38.304 5.2.3.2）

S准则

q-RxLevMin：S准则里的Qrxlevmin，也就是最小要求的RSRP

q-RxLevMinOffset：S准则中的Qrxlevminoffset。正常驻留在VPLMN中时定期搜索更高优先级PLMN（23.122 4.4.3.3），需要在Squal评估中考虑了信号Qqualmin的偏移，为的是降低找到更高优先级PLMN的门槛。如果是计算当前服务小区的Squal，则查看SIB1消息的配置。该参数在SIB3\SIB4\SIB5中都存在，分别用在同频小区、异频小区、异系统小区的计算中

q-RxLevMinSUL：如果UE支持该小区下的SUL频率，则从该字段获得Qrxlevmin

q-QualMin：S准则里的Qqualmin，也就是最小要求的RSRQ

q-QualMinOffset：S准则中的Qqualminoffset。与Qrxlevminoffset作用类似

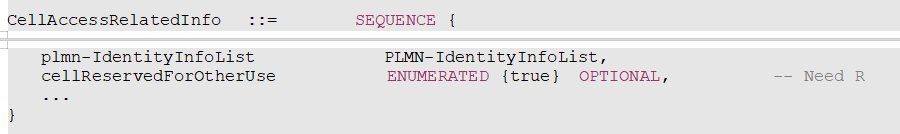

cellAccessRelatedInfo

cellReservedForOtherUse

cellReservedForOtherUse：用于判断该小区是否被保留。true表示该网络留给Non-Public Network使用，公网用户就使用不了了

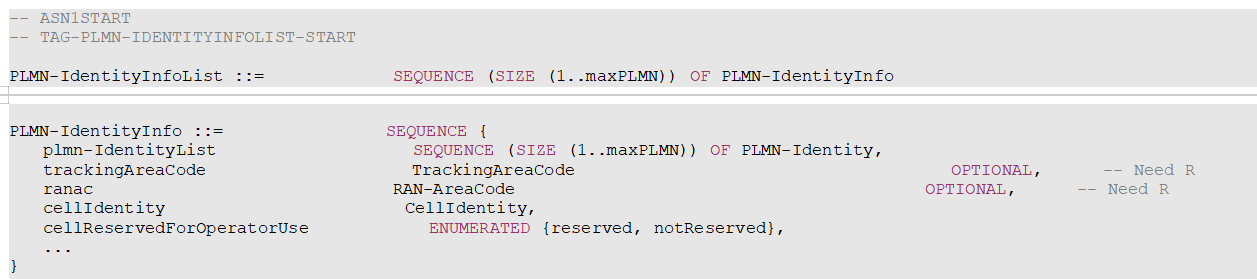

plmn-IdentityInfoList

plmn-IdentityList：移动国家代码（MCC）和移动网络代码（MNC）

trackingAreaCode：小区所属的tracking area code。当UE处于空闲状态时，核心网络能够知道UE所在的跟踪区，同时当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪区的所有小区进行寻呼。当tracking area发生改变时，或者当T3512（24.501 10.2）过期时，UE要发起TA update过程。如果该field没有的话，说明小区是辅小区

ranac：5G中的新概念，将一组cells标记同样RAN area code，类似于TA，当RAN area code发生变化时，UE 启动RAN -AreaCode update通知网络更新UE所在RAN area位置。只有在RRC-inactive状态才会启用

cellReservedForOperatorUse：对该PLMN，该小区被保留另作他用

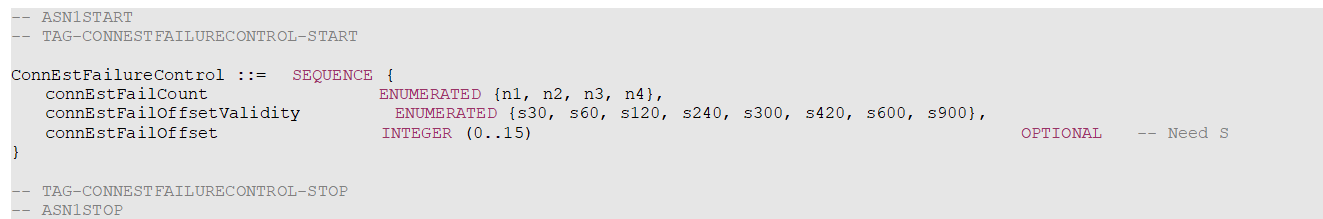

connEstFailureControl

添加图片注释，不超过 140 字（可选）

connEstFailCount ：T300（RRCSetupRequest响应超时计数器）超时次数大于connEstFailCount，connEstFailOffset被用于该小区

connEstFailOffset：S准则中的Qoffsettemp。在T300多次失败后，用于抬高cell被选中的门限

connEstFailOffsetValidity：connEstFailOffset的有效时间

si-SchedulingInfo

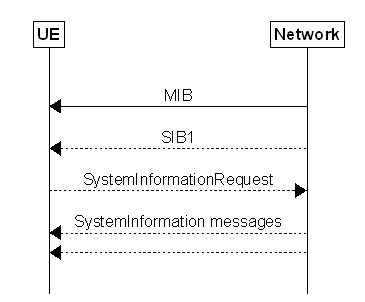

system information acquistion

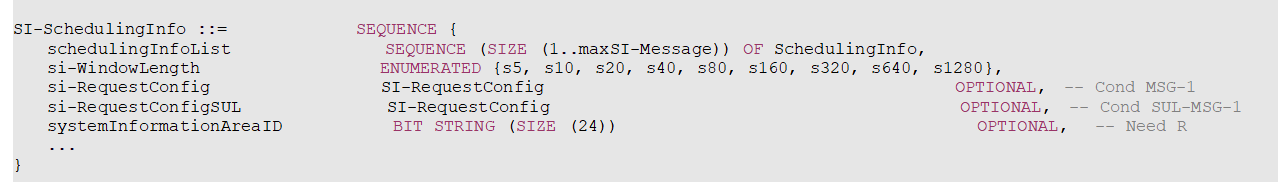

这部分参数主要与SIB与SI-request相关。NR 5G里面，SIB是按需广播的，有些SIB内容，gNodeB平时可能不广播。当UE需要某个SIB内容时，可以发起SI-request过程，即UE用si-RequestConfig里面指定的preamble和PRACH资源，发送PRACH。

包含SIBn的时域位置信息与RACH资源信息，SIB时域调度信息如下图：

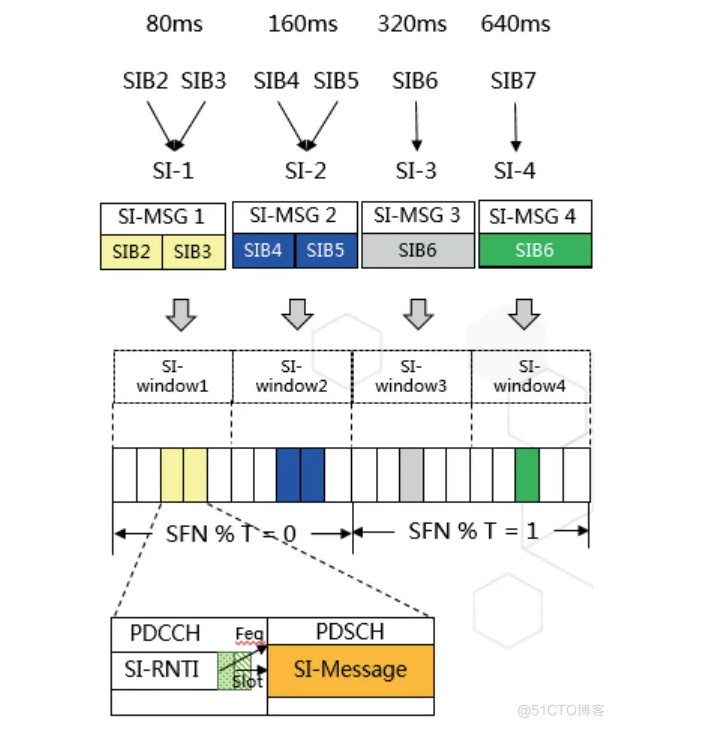

图1 SI时域映射

SchedulingInfoList里面包含 n个SchedulingInfo(si-window)，第一个SchedulingInfo对应上图中的si-window 1，以此类推。每个SchedulingInfo可以包含m个SIB-Typeinfo（sib）。m个sib映射到同一个si-window上。每种SIB有自己的si-Periodicity。

当cell selection和reselection时候，或者从无信号覆盖地区回到网络中，或者sync完成之后重配置，或者RAT切换，或者收到小区信息改变指示，或者收到PWS通知，或者UE没有存储的合法的SIB，UE都需要获取SIB。

UE每3小时删除SIB。

对于每一条存储的SIB，当 areaScope为true时，UE根据第一个PLMN-Identity，systemInformationAreaID和valueTag来判断si-SchedulingInfo对应的SIB有没有更改。当 areaScope没有配置时，UE根据第一个PLMN-Identity，cellIdentity和valueTag来判断si-SchedulingInfo对应的SIB有没有更改。

小区信息改变指示是承载在P-RNTI的DCI上（Short Message），非RRC_CONNECTED状态，UE按Paging周期去收。RRC_CONNECTED状态，UE按SIB修改周期去收（说明UE要有同时搜索P-RNTI Coreset与C-RNTI coreset的能力）。

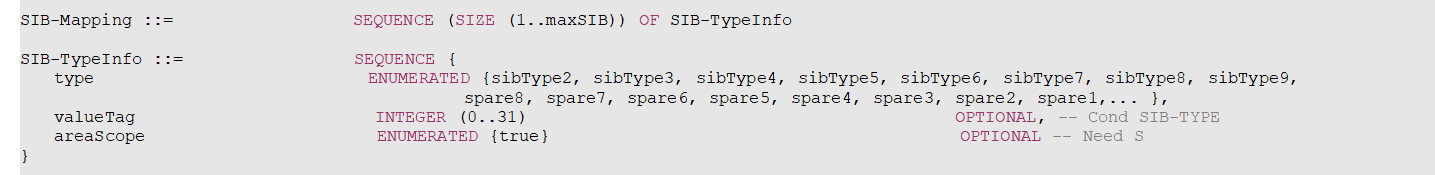

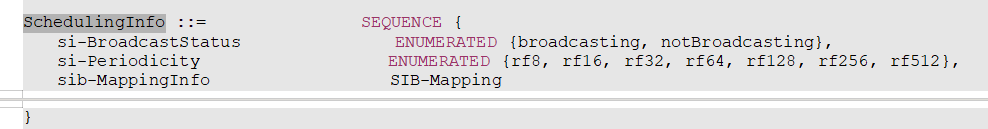

SchedulingInfo

si-BroadcastStatus：指示是否广播

si-Periodicity：si周期

sib-MappingInfo

areaScope：指示SIB是area specific还是cell specific

valueTag：用于指示SIB是否有改变。

si-WindowLength

SI的窗长，具体见图1所示

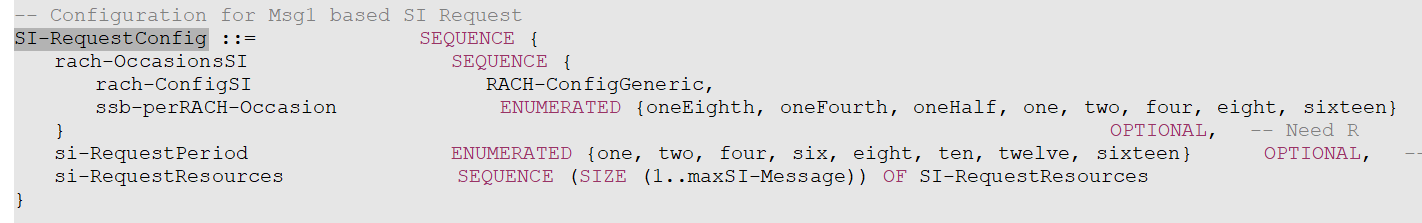

si-RequestConfig

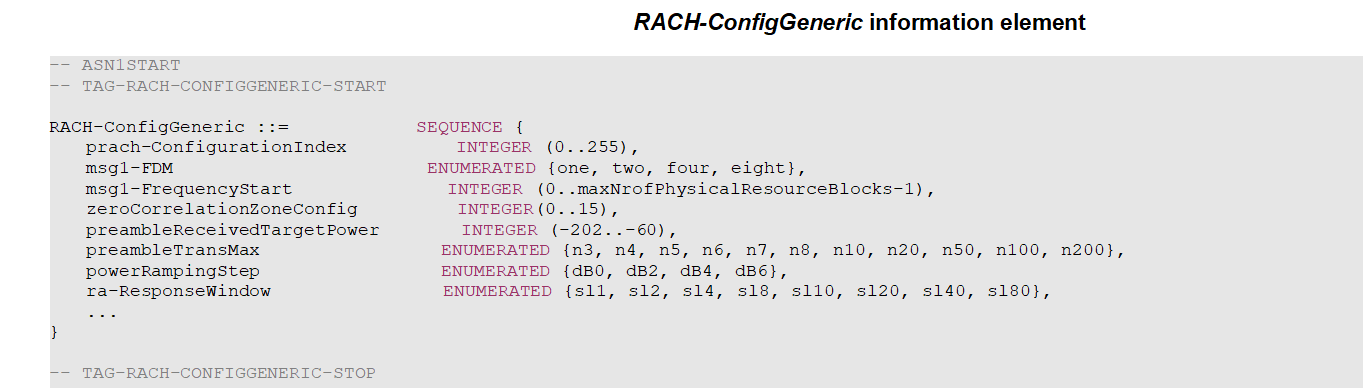

RACH-ConfigGeneric

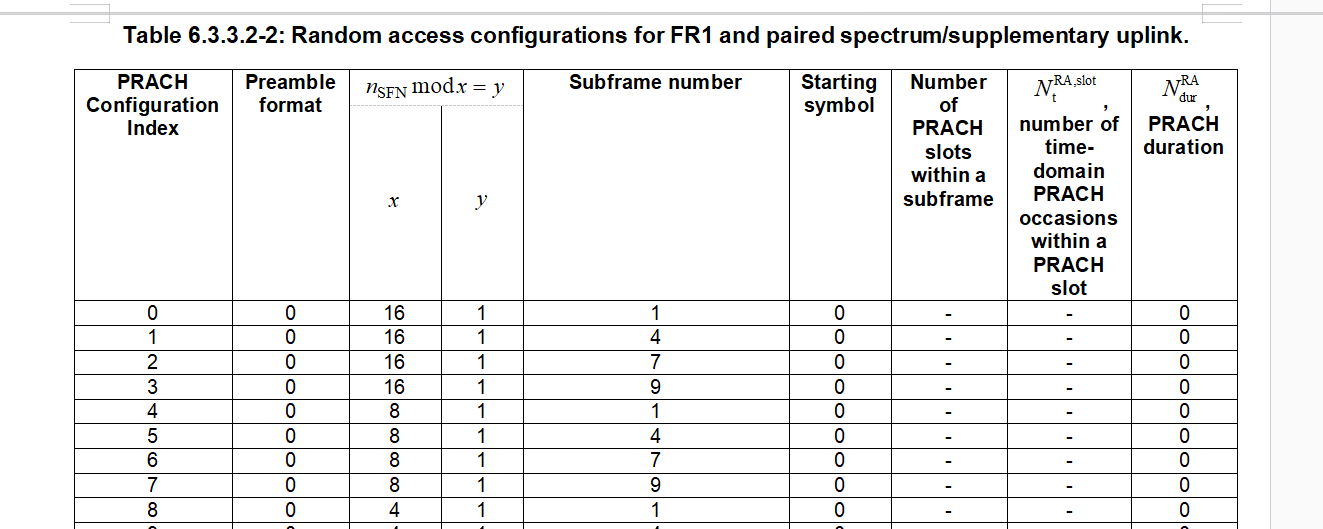

prach-ConfigurationIndex：确定了PRACH format、PRACH时域资源，具体含义如下表

38.211

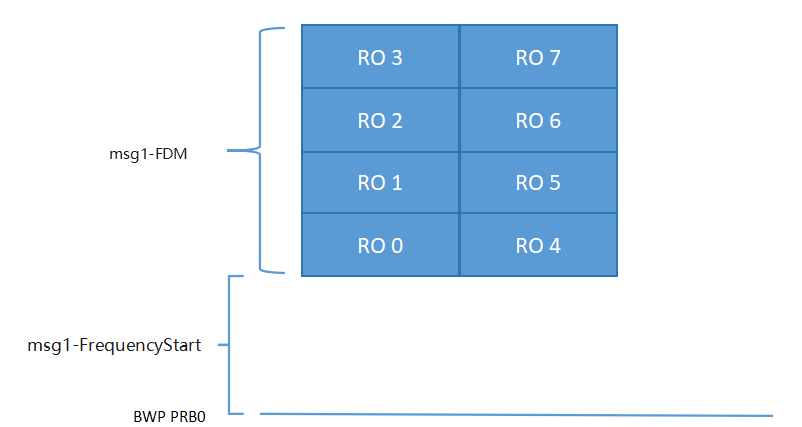

msg1-FDM：RO的频分复用个数

msg1-FrequencyStart：PRACH频域起始位置

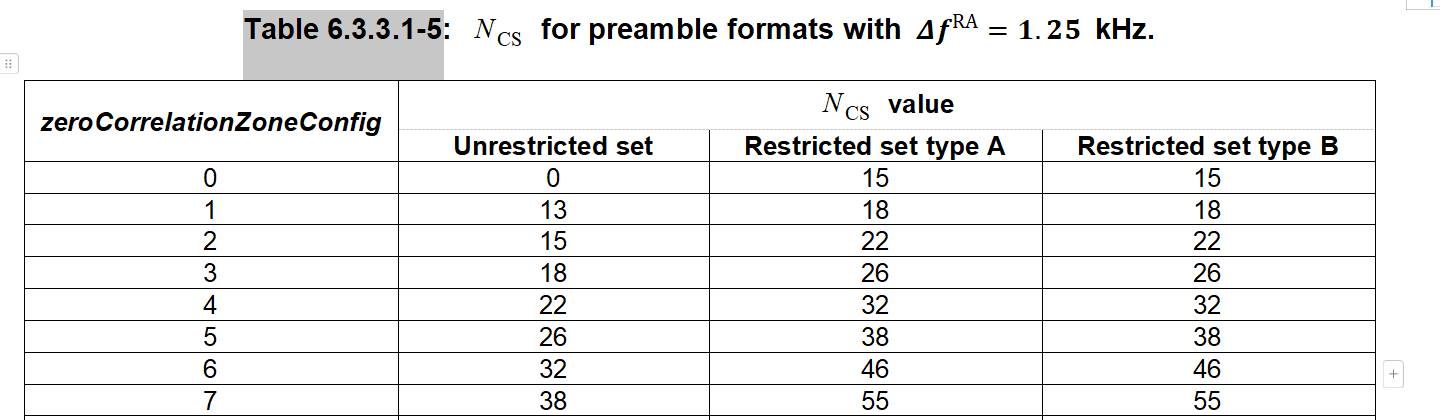

zeroCorrelationZoneConfig：，与preamble循环移位抽头位置有关

preambleReceivedTargetPower：gNodeB期望接收到preamble的目标功率

preambleTransMax：preamble最大重传次数

powerRampingStep：preamble功率增加步长

ra-ResponseWindow：MSG2（RAR）接收窗长

ssb-perRACH-Occasion

每个RO对应的SSB数目。

当gNodeB收到UE的MSG1之后，gNodeB需要知道UE所在的波束进而在后续的数据传输中设定合适的波束方向。上报UE所在波束功能由PRACH承载，因此NR系统建立了SSB与PRACH occasion之间的映射关系。

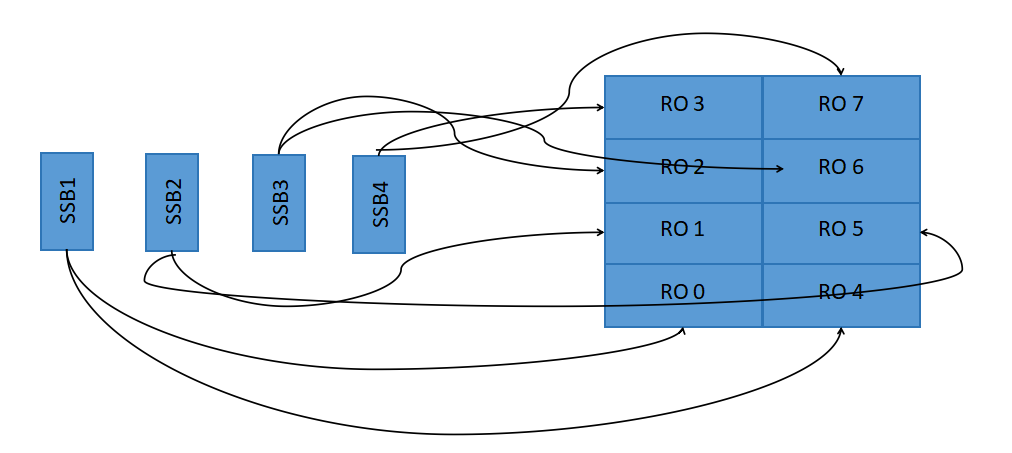

SSB与RO映射采用了先频域后时域的方法，如下图所示（SSB与RO按1:1映射）

SSB与RO按1:1映射

相比先时域后频域的映射方法，频域优先相邻两个RO之间时间间隔会比较小。

si-RequestPeriod

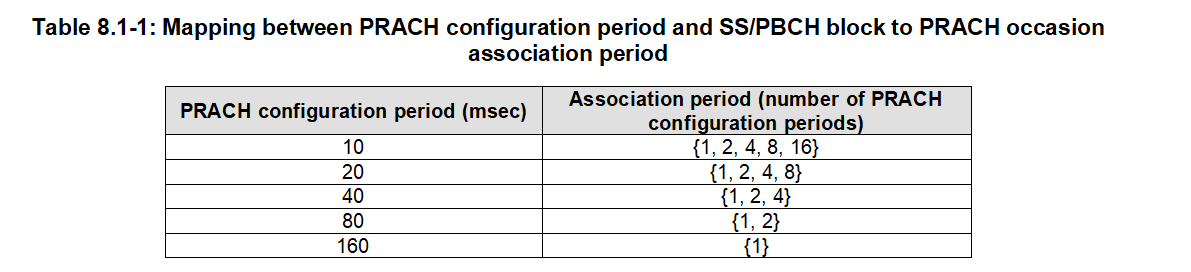

SI-Request的周期，单位是association period。association period是指从frame 0开始，将所有SSB都映射到RO上的，最小PRACH configuration period个数（38.213中Table 8.1-1对应association period里面）

添加图片注释，不超过 140 字（可选）

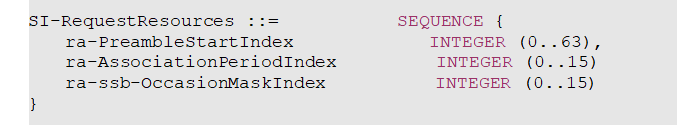

si-RequestResources

ra-PreambleStartIndex

如果N个SSB与一个RO相关联，当N>=1时，对于第i个SSB，preamble index为（ra-PreambleStartIndex + i）的preamble被选择用于SI request。当N<1时，preamble index为ra-PreambleStartIndex的preamble被用于SI request

ra-AssociationPeriodIndex

指示哪个association period可以用于SI request发送

ra-ssb-OccasionMaskIndex

指示哪个RO可以用于SI request发送

ra-ssb-OccasionMaskIndex 38.321

28.213 8.1中指出ra-ssb-OccasionMaskIndex即为PRACH mask index

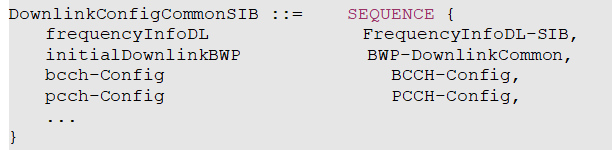

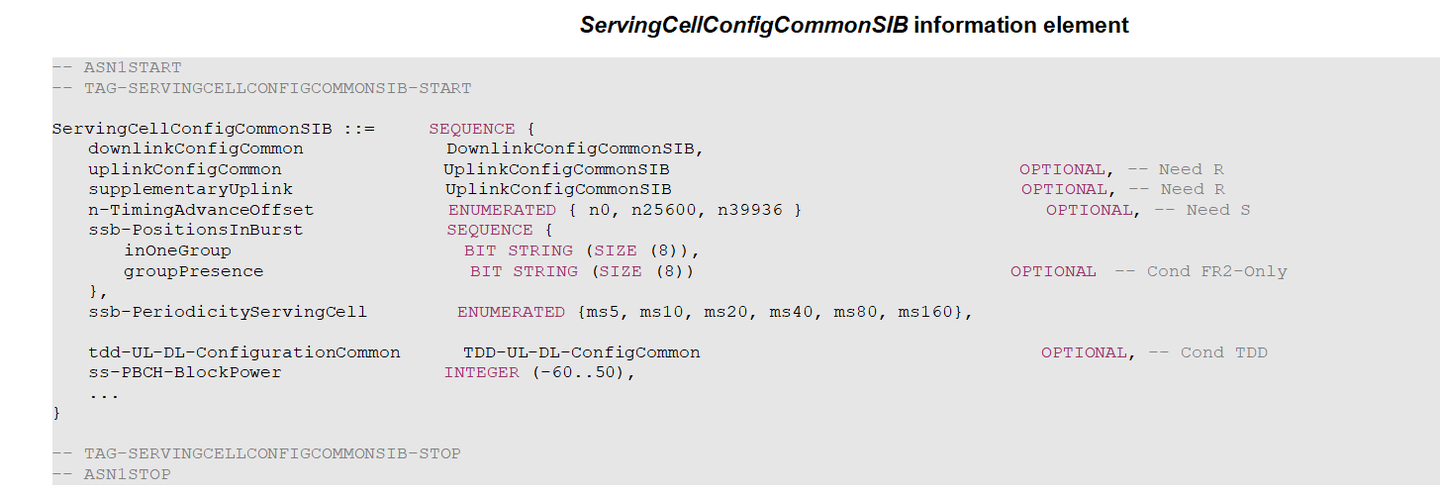

ServingCellConfigCommonSIB

DownlinkConfigCommonSIB

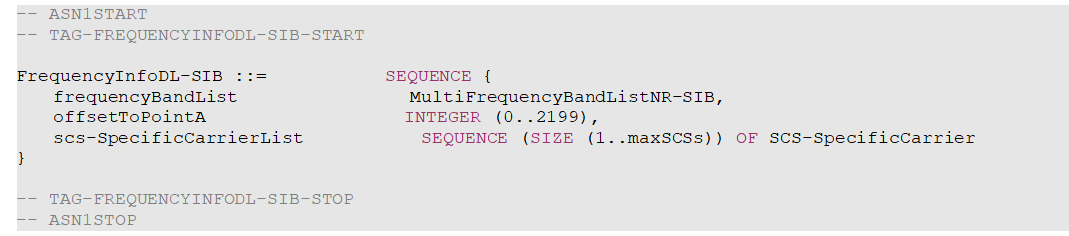

FrequencyInfoDL-SIB

MultiFrequencyBandListNR-SIB

FreqBandIndicatorNR：NR band指示，如N41

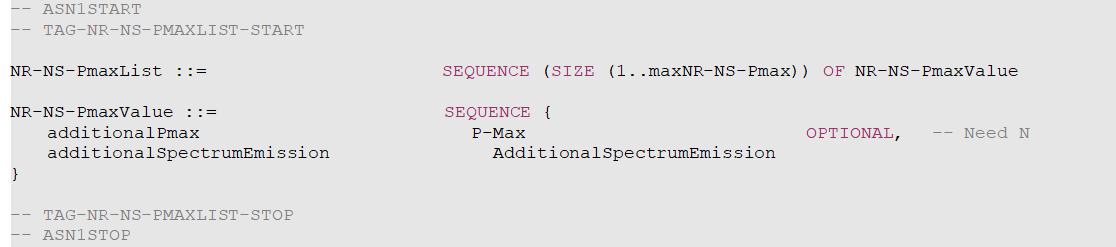

NR-NS-PmaxList

additionalPmax： $P_{EMAX,c}$ ，用于计算UE最大发送功率，具体用法参见38.101-1 6.2.4

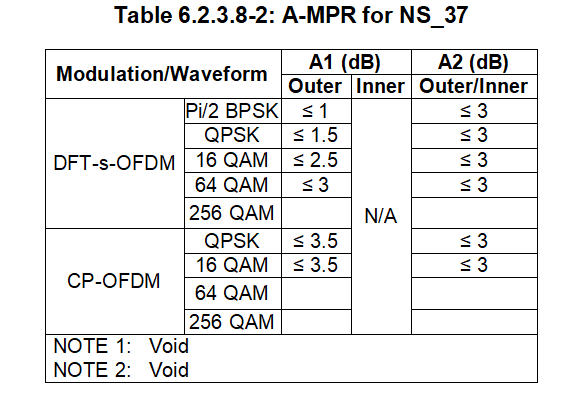

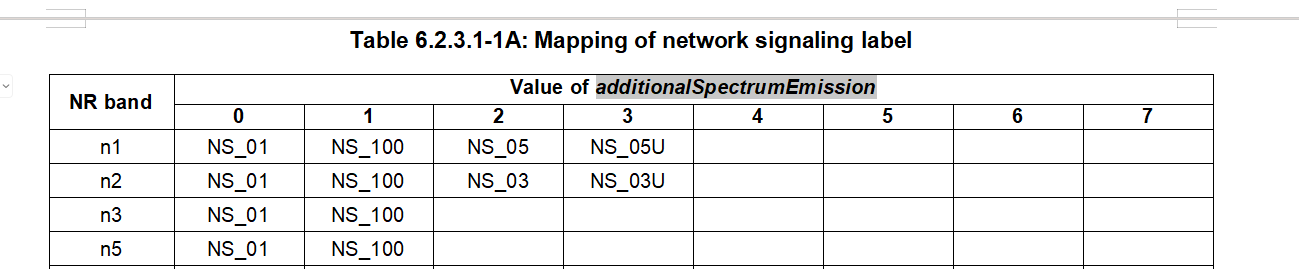

AdditionalSpectrumEmission：INTEGER (0..7)，额外频谱杂散辐射要求，指示A-MPR（additional maximum power reduction），控制功率回退，按下表选出相应的NS_0X

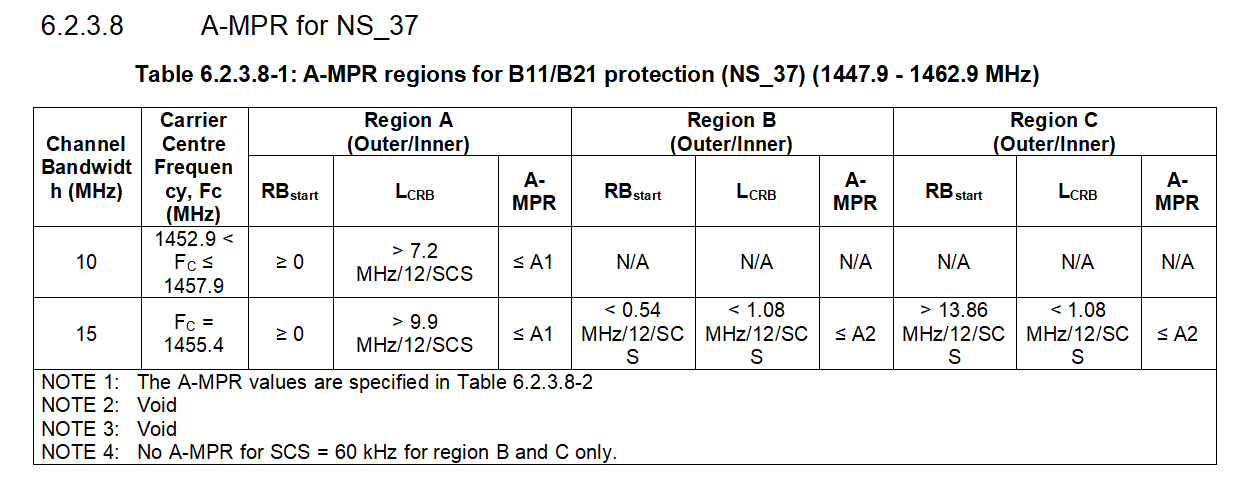

38.101-1 Table 6.2.3.1-1A

然后找到相应的NS_0X表格

再根据小区带宽， $RB_{start}$ 和 $L_{CRB}$ 来确定A-MPR，然后再根据调制方式，找到MPR值

$L_{CRB}$ 是指发送信号带宽，以RB为单位，所以其单位可以写为MHZ/12/SCS（SCS为子载波间隔，15KHZ/30KHZ等）

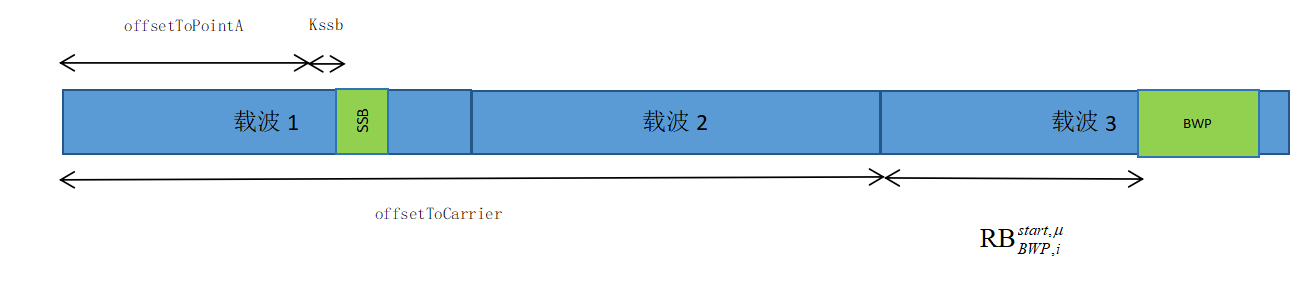

offsetToPointA：是指point A与SSB之间的RB数目，如下图所示

BWP频域位置

5G里面BWP频域位置指示采用了Point A方法，即使用common RB 0子载波0的中心频点作为Point A，用offsetToPointA与Kssb帮助UE找到Point A与SSB之间的频域关系，然后使用offsetToCarrier指示BWP所在载波与Point A的频域关系，最后用RIV值（locationAndBandwidth）指示BWP在载波中的频域位置与RB数目。

为什么要用这种方式呢？为什么不直接用SSB与BWP的距离直接去表示BWP频域位置呢？主要是因为5G里面一个子载波里面可能有多个SSB，另外SSB与BWP也可能在不同的子载波上，这样的话两者具体会很大，用RIV的方式值就会太大。

SCS-SpecificCarrier

offsetToCarrier：Point A到子载波的距离，单位是RB，见图《BWP频域位置》

subcarrierSpacing：子载波间隔，用于将offsetToCarrier转化为实际频率

carrierBandwidth：子载波拥有的RB数目

txDirectCurrentLocation：指定了下行方向每个参数集的下行DC子载波位置，该IE范围0~3299，当其等于3300时表示DC子载波在资源格之外

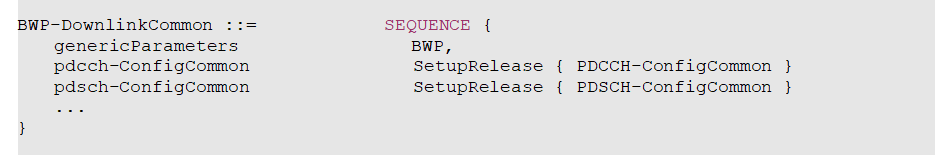

BWP-DownlinkCommon

BWP

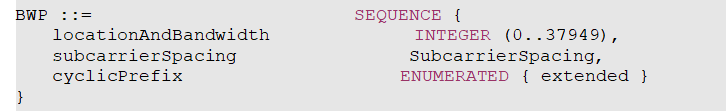

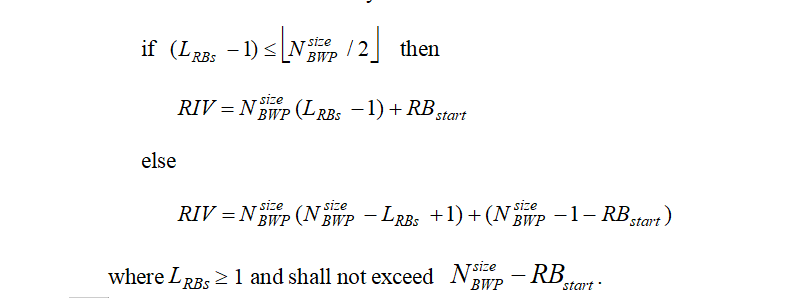

locationAndBandwidth：resource indication value，里面包含了两个信息，一个是BWP起始RB，即为，另一个是BWP的长度，即为。RIV值计算方法如下

看这个公式的时候，就挺奇怪为什么不直接用

RIV直接计算方式

后来想明白主要是为了减少RIV占用比特，如果直接用上式，RIV需要比特数目为

LRBs	1	2	3	4	5
RBstart	0	0	0	0	0
	1	1	1	1	1 X
	2	2	2	2 X	2 X
	3	3	3 X	3 X	3 X
	4	4 X	4 X	4 X	4 X

我们可以看到在上表中，打X的都是不可能出现的值，RIV值计算可以巧妙的将(LRBs：5, RBstart：0)映射到(LRBs：2, RBstart：4)，相当于对图《RIV直接计算方式》里的RIV值进行了一次压缩。就可以用最少的bit来表示所有的RIV值，那么需要的bit数目就变成了

cyclicPrefix：表示是否是extend CP，需要注意的是在5G里面只有60KHz子载波间隔支持extended CP

PDCCH-ConfigCommon

ControlResourceSetZero：理论上与pdcch-ConfigSIB1中的值controlResourceSetZero，用于指示CORESET0的频域资源

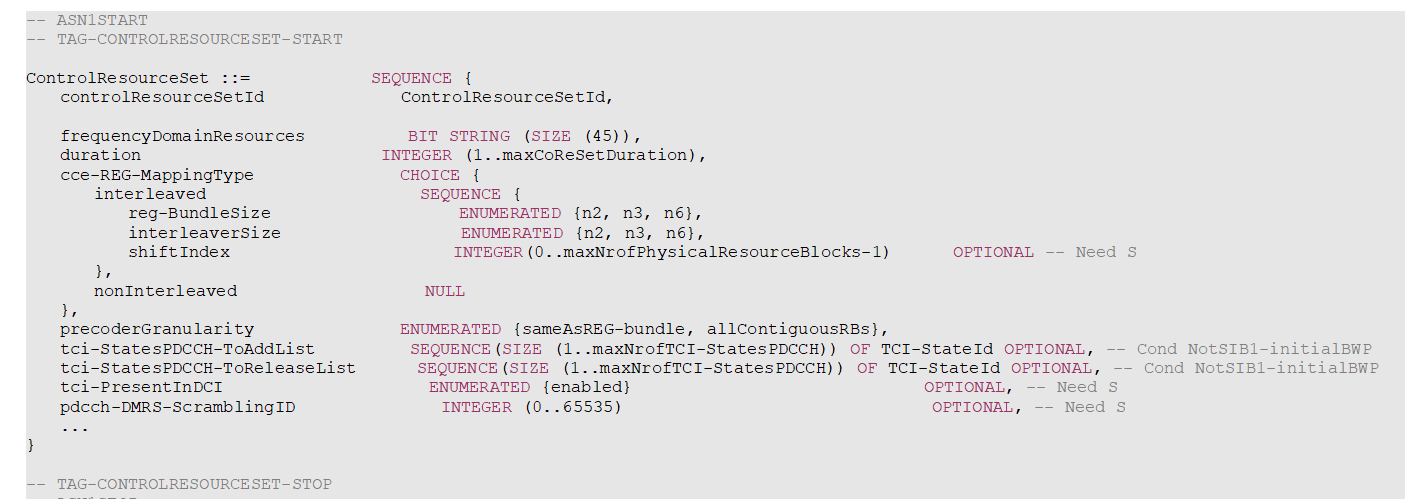

ControlResourceSet

ControlResourceSetId：CoReSet的ID号，0值默认为CORESET 0，其他CORESET取非0值

frequencyDomainResources：CORESET的频域资源的bitmap，每个bit代表一个RB group，每个RB group有6RBs，第一位最高位代表BWP中的第一个RB group，RB group中的PRB index是按升序排列的。第一个RB group的第一个common RB的CRB index值为6*( 向上取整)。这意味着CORESET的起始RB index只能是6的倍数

duration：CORESET时域连续持续时间，以OFDM symbol为单位

reg-BundleSize/interleaverSize/shiftIndex：参见《5G全流程详解2：CORESET 0》中CORESET一节

precoderGranularity：precoding的频域颗粒度，只有同样的precoding的PRB才可以进行信道联合估计。sameAsREG-bundle意思是precoding颗粒度是按REG-bundle来，allContiguousRBs意思是所有REGs都采用同样的precoding波束，而且CORESET与SSB和LTE cell specific参考信号没有交叠，CORESET里面的RB都是连续的

tci-StatesPDCCH-ToAddList：包含在BWP-DownlinkDedicated的pdsch-Config的TCI states的子集，CORESET属于属于该子集。主要是用于提供某个RS set中的DL RS与PDCCH DMRS的QCL（quasi co-location）关系。这块内容比较复杂，涉及到天线阵列、信道估计和频偏估计等一系列概念，后面开专门章节讲解

tci-PresentInDCI：指示TCI field是否存在于DL相关的DCI中，会影响DCI size

searchSpaceZero：值等于MIB pdcch-ConfigSIB1中的searchSpaceSet0

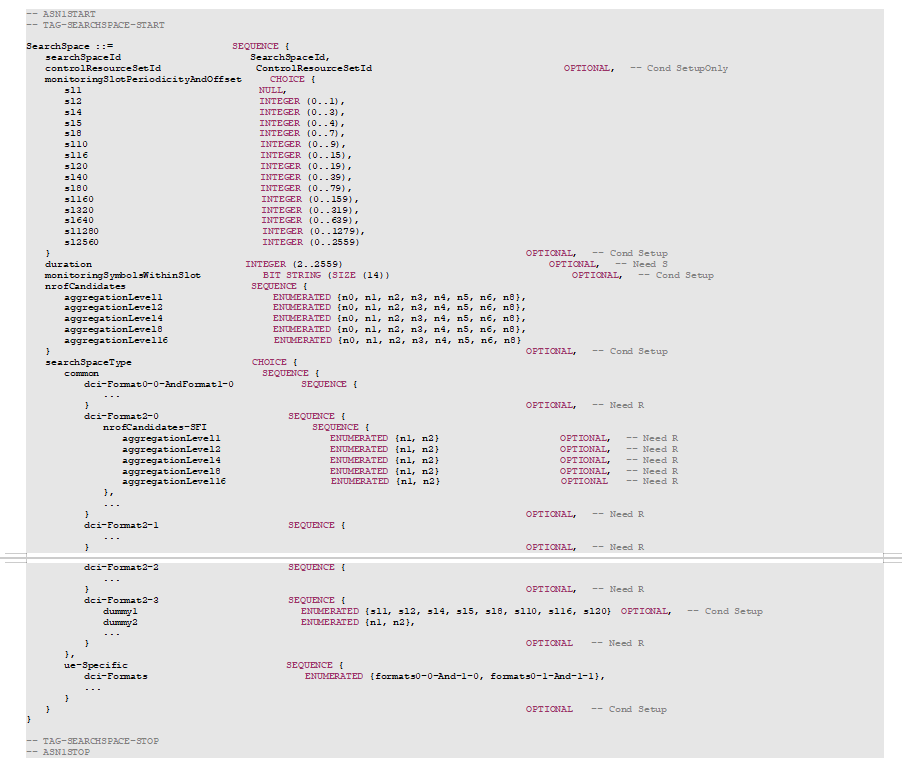

SearchSpace

SearchSpaceId：SearchSpace的ID号

monitoringSlotPeriodicityAndOffset：PDCCH monitor的周期Ks和Os。sl2代表周期为2 slots，后面的integer是offset

duration：这里的duration与CORESET中的完全不一样，这里是表示从第Os个slot开始，CORESET连续有几个slot

monitoringSymbolsWithinSlot：指示CORESET在slot中的第一个OFDM symbol（bit置1）。最左边bit映射到slot中的symbol 0

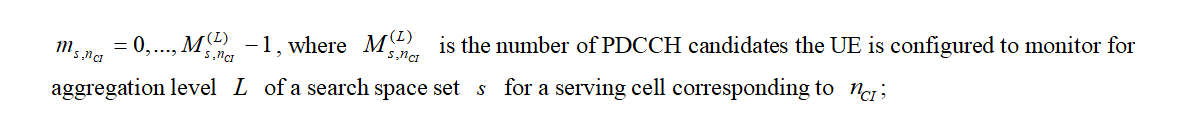

nrofCandidates：某个聚合等级下PDCCH candidates的数目，在计算PDCCH candidate位置时候使用，也就是下面式子里面的

searchSpaceType：指示search space的DCI类型，是ue-specific还是common的，format是多少

searchSpaceSIB1

SIB1的search space的ID号

searchSpaceOtherSystemInformation

除了SIB1之外的其他SIB的search space的ID号

pagingSearchSpace

Type2-PDCCH CSS的search space的ID号

ra-SearchSpace

Type1-PDCCH CSS的search space的ID号

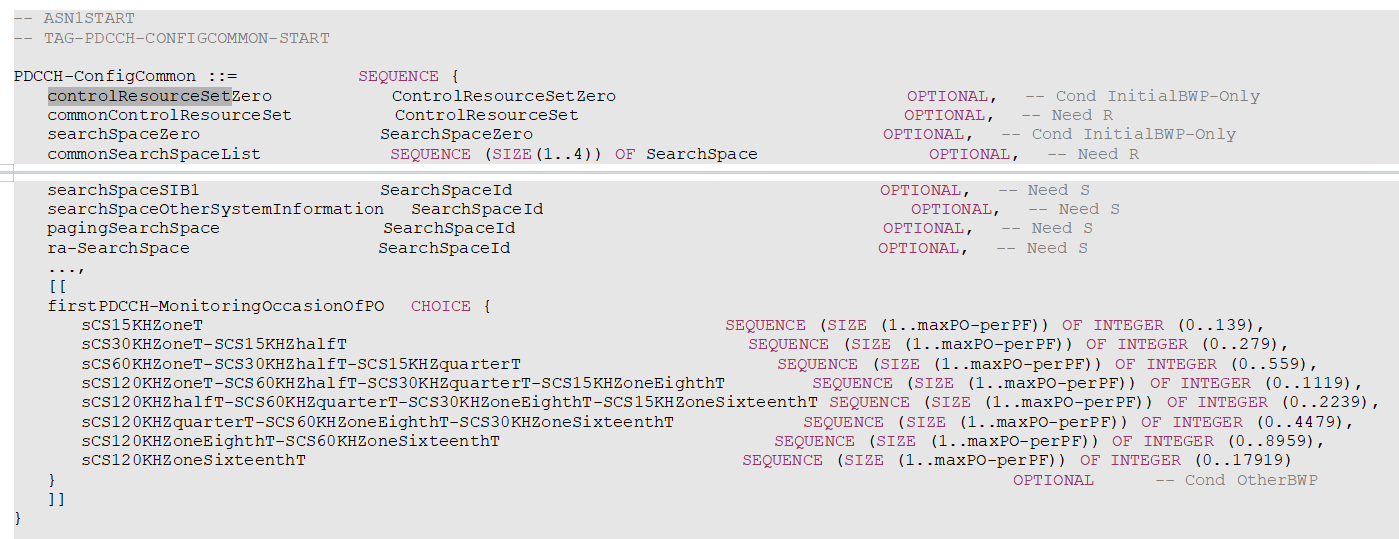

firstPDCCH-MonitoringOccasionOfPO

一个PO（paging occasion）是由S个连续的PDCCH monitoring occasions组成的，S是SIB1中的ssb-PositionsInBurst的SSB个数。

firstPDCCH-MonitoringOccasionOfPO表示的是对应PO的第一个PDCCH PO位置。

PDSCH-ConfigCommon

k0：DCI与它所调度PDSCH的slot偏移

mappingType

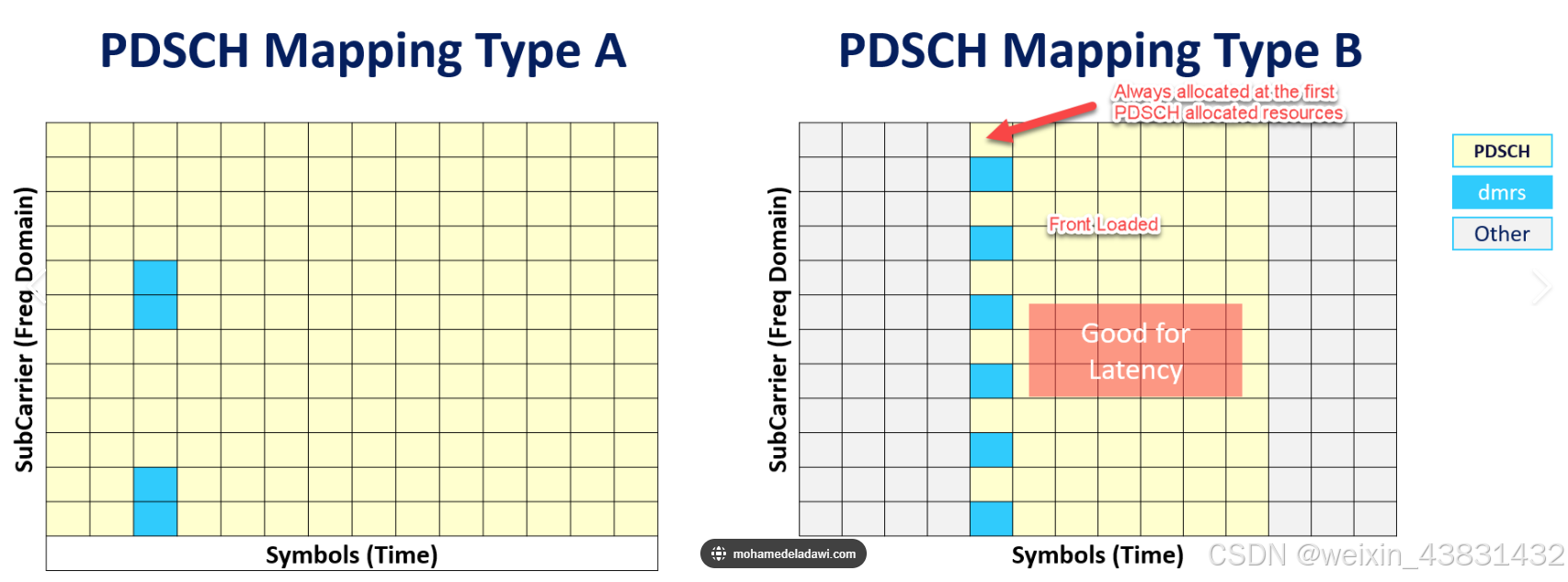

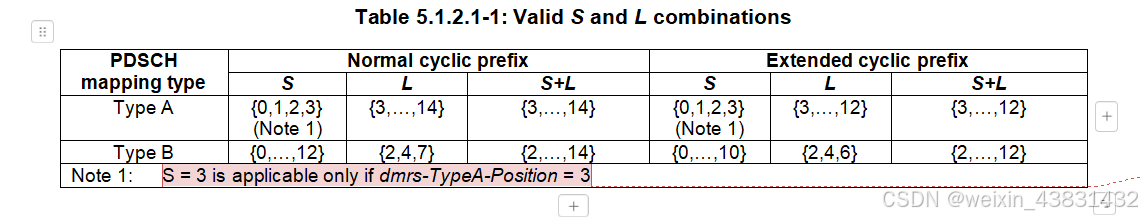

PDSCH的TypeA，是对LTE PDSCH映射方式的一种继承，PDSCH映射起始位置紧跟在PDCCH之后，start位置只能是0/1/2/3，如下表所示

38.214

DMRS的位置在slot的pos2/pos3，默认pos2

TypeA用于eMBB，而TypeB因为latency比较短，配置灵活，用于URLLC。

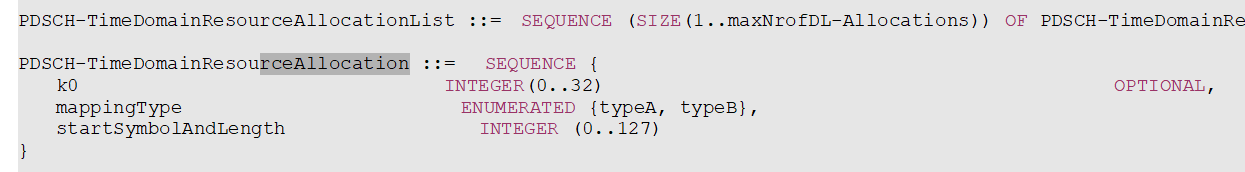

startSymbolAndLength

start and length indicator (SLIV)，计算方法如下

BCCH-Config

modificationPeriodCoeff是实际的广播改变周期，其值为modificationPeriodCoeff* defaultPagingCycle，n2代表value 2

PCCH-Config

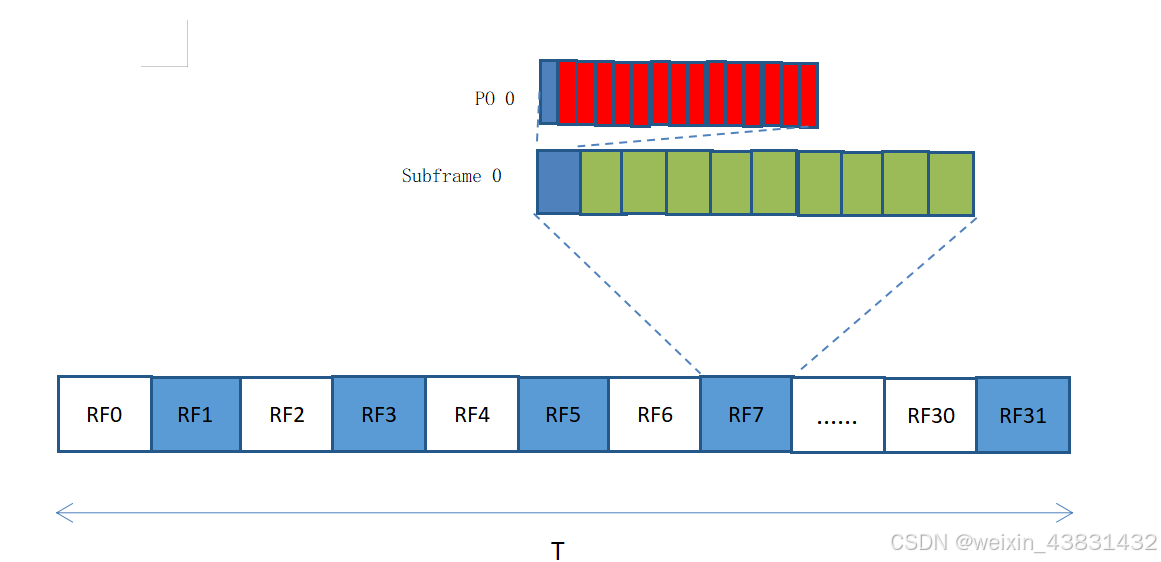

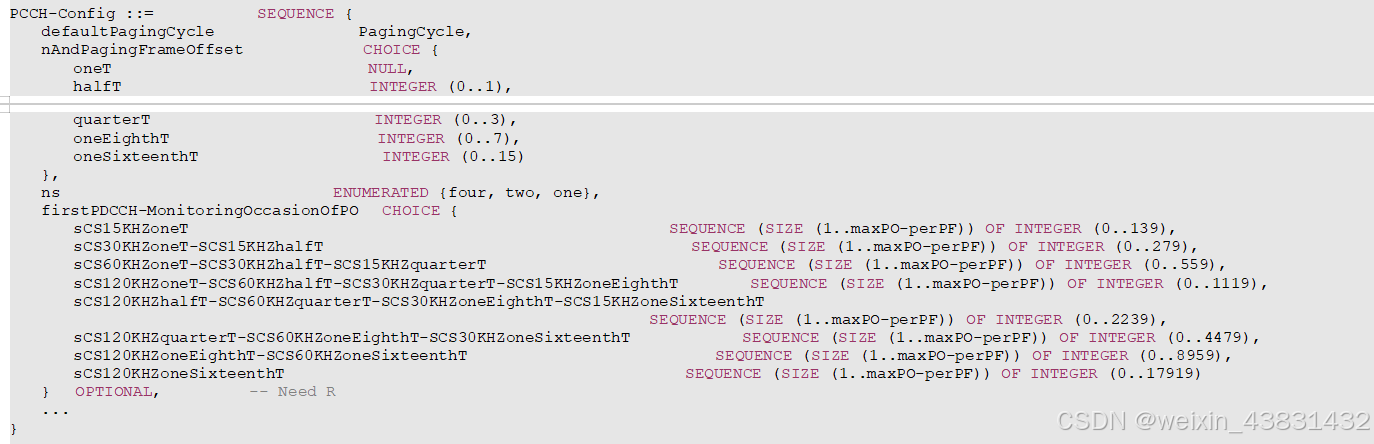

Paging是非连续接收的，PF和PO的计算公式如下所示

在这里T为paging周期的radio frame数目，N为paging周期中存在paing的radio frame数目，PF_offset是PF的一个偏移，S是SSB发送个数，对应小区波束个数。

Ns为一个paging radio frame里面PO的数目，因为一个PO对应S个PDCCH monitoring occasion，每个PDCCH MO对应一个SSB方向。那么PDCCH MO最小可以是一个OFDM symbol，所以在子载波间隔为15KHz的情况下，一个RF里面的MO最多可以是140个，这也是为什么firstPDCCH-MonitoringOccasionOfPO里面MO的index可以达到139
