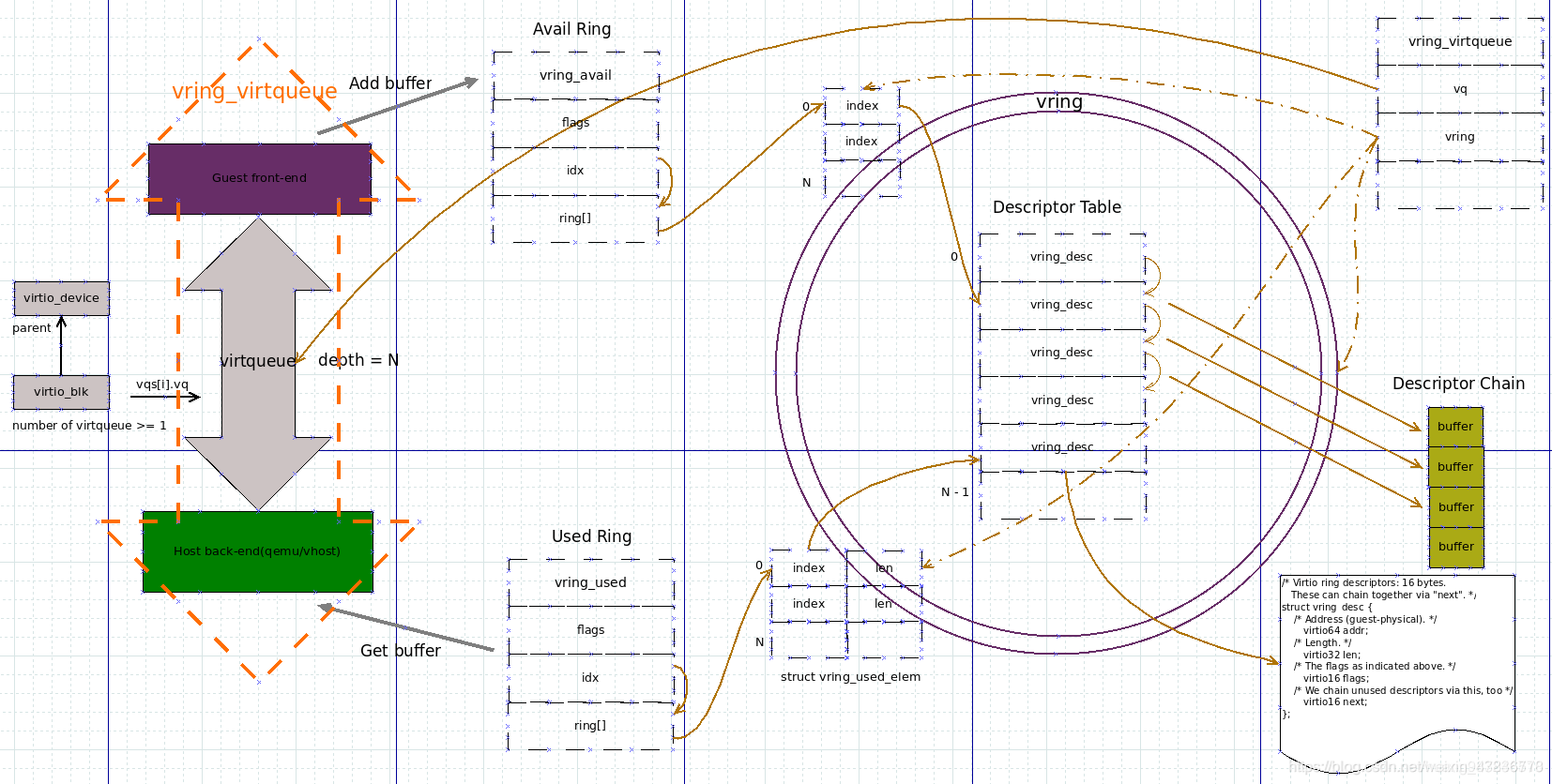

数据结构的介绍，我们参照的virtio spec的定义（参考Virtual I/O Device Version 1.0 spec 第二章virtqueues介绍），围绕下面的示意图进行介绍，介绍层次从下到上，从最接近数据buffer到最接近内核块设备进行。有些数据结构初次看可能不是很理解，可以先记住一些概念，后面会通过VirtIO数据传输的流程演示和代码分析，详细解释这些数据结构怎么用，以此加深理解.
- 数据结构图的左半部分描述了virtio-blk设备与virtio设备的关系，virtqueue与vring_virtqueue的关系，如下：
- virtio-blk是一个virtio设备，它看到的队列是virtqueue，里面没有vring的实现，只记录了vring中还有多少空闲的buffer可以使用
- vring_virtqueue是一个virtqueue，它将VRing的实现隐藏在virtqueue下面，当一个virtio-blk设备真正要发送数据时，只要传入virtqueue就能找到VRing并实现数据收发
- 数据结构图的右大半部分描述的是VRing的组成，VRing由三部分组成，如下：
- Descriptor Table，存放Guest Driver提供的buffer的指针，每个条目指向一个Guest Driver分配的收发数据buffer。注意，VRing中buffer空间的分配永远由Guest Driver负责，Guest Driver发数据时，还需要向buffer填写数据，Guest Driver收数据时，分配buffer空间后通知Host向buffer中填写数据
- Avail Ring，存放Decriptor Table索引，指向Descriptor Table中的一个entry。当Guest Driver向Vring中添加buffer时，可以一次添加一个或多个buffer，所有buffer组成一个Descriptor chain，Guest Driver添加buffer成功后，需要将Descriptor chain头部的地址记录到Avail Ring中，让Host端能够知道新的可用的buffer是从VRing的哪个地方开始的。Host查找Descriptor chain头部地址，需要经过两次索引Buffer Adress = Descriptor Table[Avail Ring[last_avail_idx]]，last_avail_idx是Host端记录的Guest上一次增加的buffer在Avail Ring中的位置。Guest Driver每添加一次buffer，就将Avail Ring的idx加1，以表示自己工作在Avail Ring中的哪个位置。Avail Rring是Guest维护，提供给Host用
- Used Ring，同Used Ring一样，存放Decriptor Table索引。当Host根据Avail Ring中提供的信息从VRing中取出buffer，处理完之后，更新Used Ring，把这一次处理的Descriptor chain头部的地址放到Used Ring中。Host每取一次buffer，就将Used Ring的idx加1，以表示自己工作在Used Ring中的哪个位置。Used Ring是Host维护，提供给Guest用
以上的描述会在接下来的介绍中进一步解释
struct vring_desc
- vring_desc是一个buffer描述符，可以认为它代表了一个Guest内存的buffer。指向要传输的数据。所有的vring_desc组成一个Descriptor
Table，Table的条目数就是virtqueue的队列深度，表示Guest
一次性最多可以存放的数据buffer，qemu默认设置为128。见上图
/* Virtio ring descriptors: 16 bytes. These can chain together via "next". */
struct vring_desc {
/* Address (guest-physical). */
__virtio64 addr;
/* Length. */
__virtio32 len;
/* The flags as indicated above. */
__virtio16 flags;
/* We chain unused descriptors via this, too */
__virtio16 next;
};
addr：数据的物理地址
len：数据的长度
flags：标记数据对于Host是可读还是可写，如果buffer用于发送数据，对Host只读，否则，对Host只写。解释如下:
/* This marks a buffer as continuing via the next field.
* 表示该buffer之后还有buffer，所有buffer可以通过next连成一个Descriptor chain
*/
#define VRING_DESC_F_NEXT 1
/* This marks a buffer as write-only (otherwise read-only).
* 表示该buffer只能写，当buffer用于接收数据时，需要向Host提供buffer，这个时候就标记buffer为写。反之是发送数据，标记为读
*/
#define VRING_DESC_F_WRITE 2
/* This means the buffer contains a list of buffer descriptors.
* 不做讨论
*/
#define VRING_DESC_F_INDIRECT 4
next：存放下一个buffer在Descriptor Table的位置。
注意，next不是存放的物理地址，通过其类型不难判断，next是存放的下一个buffer在Descriptor Table的索引
struct vring_avail
- Guest通过Avail Ring向Host提供buffer，指示Guest增加的buffer位置和当前工作的位置
struct vring_avail {
__virtio16 flags;
__virtio16 idx;
__virtio16 ring[];
};
flags：用于指示Host当它处理完buffer，将Descriptor index写入Used Ring之后，是否通过注入中断通知Guest。如果flags设置为0，Host每处理完一次buffer就会中断通知Guest，从而触发VMExit，增加开销。如果flags为1，不通知Guest。这是一种比较粗糙的方式，要么不通知，要么通知。还有一种比较优雅的方式，叫做VIRTIO_F_EVENT_IDX特性，它根据前后端的处理速度，来判断是否进行通知。如果该特性开启，那么flags的意义将会改变，Guest必须把flags设置为0，然后通过used_event机制实现通知。used_event机制会在后面进行介绍。
idx：指示Guest下一次添加buffer时的在Avail Ring所处的位置，换句话说，idx存放的ring[]数组索引，ring[idx]存放才是下一次添加的buffer头在Descriptor Table的位置

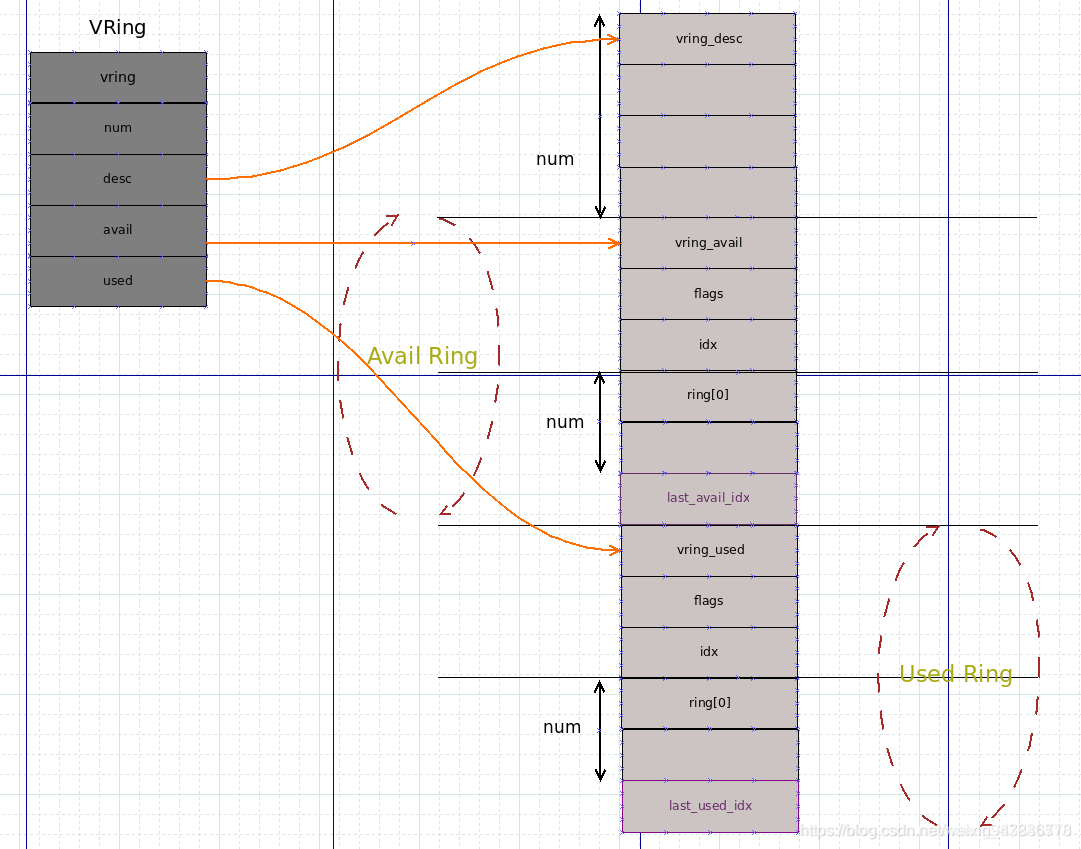

ring：存放Descriptor Table索引的环，是一个数组，长度是队列深度加1个。其中最后一个用作Event方式通知机制，见下图。VirtIO实现了两级索引，一级索引指向Descriptor Table中的元素，Avail Ring和Used Ring代表的是一级索引，核心就是这里的ring[]数组成员。二级索引指向buffer的物理地址，Descriptor Table是二级索引
struct vring_used
- Host通过Used Ring向Host提供信息，指示Host处理buffer的位置
struct vring_used {
__virtio16 flags;
__virtio16 idx;
struct vring_used_elem ring[];
};
/* u32 is used here for ids for padding reasons. */
struct vring_used_elem {
/* Index of start of used descriptor chain. */
__virtio32 id;
/* Total length of the descriptor chain which was used (written to) */
__virtio32 len;
};
flags：用于指示Guest当它添加完buffer，将Descriptor index写入Avail Ring之后，是否发送notification通知Host。如果flags设置为0，Guest每增加一次buffer就会通知Host，如果flags为1，不通知Host。Used Ring flags的含义和Avail Ring flags的含义类似，都是指示前后端数据处理完后是否通知对方。同样的，当VIRTIO_F_EVENT_IDX特性开启时，flags必须被设置成0，Guest使用avail_event方式通知Host
idx：指示Host下一次处理的buffer在Used Ring所的位置
ring：存放Descriptor Table索引的环。意义和Avail Ring中的ring类似，都是存放指向Descriptor Table的索引。但Used Ring不同的是，它的元素还增加了一个len字段，用来表示Host在buffer中处理了多长的数据。这个字段在某些场景下有用。这里不做介绍
struct vring
- VRing包含数据传输的所有要素，包括Descriptor Table，Avail Ring和Used Ring，其中Descriptor Table是一个数组，每个Entry描述一个数据的buffer，Descriptor Table存放的是指针，Avail Ring和Used Ring中的ring数组则不同，它们存放的是索引，用来间接记录Descriptor chain
struct vring {
/* VRing的队列深度，表示一个VRing有多少个buffer */
unsigned int num;
/* 指向Descriptor Table */
struct vring_desc *desc;
/* 指向Avail Ring */
struct vring_avail *avail;
/* 指向Used Ring */
struct vring_used *used;
};
struct virtqueue
- virtqueue用作在Guest与Host之间传递数据，Host可以在用户态（qemu）实现，也可以在内核态（vhost）实现。一个virtio设备可以是磁盘，网卡或者控制台，可以拥有一个或者多个virtqueue，每个virtqueue独立完成数据收发。virtqueue数量多少根据设备的需求来定，比如网卡，通常有两个virtqueue，一个用来接收数据，一个用来发送数据。
/**
* virtqueue - a queue to register buffers for sending or receiving.
* @list: the chain of virtqueues for this device
* @callback: the function to call when buffers are consumed (can be NULL).
* @name: the name of this virtqueue (mainly for debugging)
* @vdev: the virtio device this queue was created for.
* @priv: a pointer for the virtqueue implementation to use.
* @index: the zero-based ordinal number for this queue.
* @num_free: number of elements we expect to be able to fit.
*
* A note on @num_free: with indirect buffers, each buffer needs one
* element in the queue, otherwise a buffer will need one element per
* sg element.
*/
struct virtqueue {
struct list_head list;
void (*callback)(struct virtqueue *vq);
const char *name;
struct virtio_device *vdev;
unsigned int index;
unsigned int num_free; // virtqueue中剩余的buffer数量，初始化时该大小是virtqueue深度
void *priv;
};
- 当virtio设备支持多队列特性时，virtqueue数量可配置，比如为一个virtio-blk磁盘配置4个队列，主机侧：
1: libvirt配置
<disk type='file' device='disk'>
<driver name='qemu' type='qcow2' queues='4'/>
...
</disk>
2: qemu配置
-device virtio-blk-pci,num-queues=4...
- qemu在启动时如果解析到virtio-blk设备的num-queues被设置大于1，就会为磁盘设置VIRTIO_BLK_F_MQ特性，表示后端支持多队列，如果前端guest驱动也支持多队列，那么多队列可以设置成功，如果前端驱动不支持多队列特性，那么队列会回退到默认值1
if (s->conf.num_queues > 1) {
virtio_add_feature(&features, VIRTIO_BLK_F_MQ); // 添加多队列特性
}
static Property virtio_blk_properties[] = {
DEFINE_PROP_UINT16("num-queues", VirtIOBlock, conf.num_queues, 1) // virtio-blk默认队列数为1
...
}

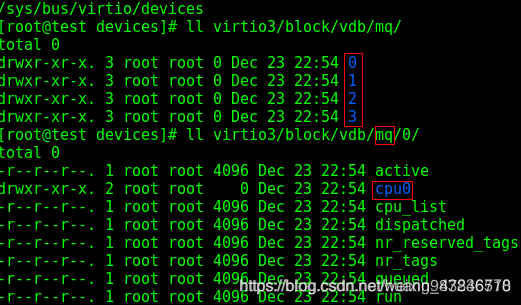

成功设置磁盘多队列之后，虚拟机内部查看如下：
多队列可以提高IO性能，libvirt的官方推荐配置是多队列个数与vcpu个数相同，让每个vcpu可以处理一个队列，当虚拟机IO压力大的时候，IO数据可以平均到各个队列分别让每个cpu单独处理，从而提高传输效率
struct vring_virtqueue
- virtqueue是virtio设备看到的队列形式，真正实现数据传输的VRing不会被设备看见，它隐藏在virtqueue的下面，和virtqueue一起，组成了vring_virtqueue。
struct vring_virtqueue {
/* 设备看到的VRing */
struct virtqueue vq;
/* Actual memory layout for this queue
* 实现数据传输的VRing结构
*/
struct vring vring;
/* Can we use weak barriers? */
bool weak_barriers;
/* Other side has made a mess, don't try any more. */
bool broken;
/* Host supports indirect buffers */
bool indirect;
/* Host publishes avail event idx
* 是否开启Event通知机制
*/
bool event;
/* Head of free buffer list.
* 当前Descriptor Table中空闲buffer的起始位置
*/
unsigned int free_head;
/* Number we've added since last sync.
* 上一次通知Host后，Guest往VRing上添加了多少次buffer
* 每添加一次buffer，num_added加1，每kick一次Host清空
*/
unsigned int num_added;
/* Last used index we've seen. */
u16 last_used_idx;
/* Last written value to avail->flags
*/
u16 avail_flags_shadow;
/* Last written value to avail->idx in guest byte order
* Guest每添加一次buffer，avail_idx_shadow加1
* 每删除一次buffer，avail_idx_shadow减1
*/
u16 avail_idx_shadow;
/* How to notify other side. FIXME: commonalize hcalls! */
bool (*notify)(struct virtqueue *vq);
/* DMA, allocation, and size information */
bool we_own_ring;
size_t queue_size_in_bytes;
dma_addr_t queue_dma_addr;
#ifdef DEBUG
/* They're supposed to lock for us. */
unsigned int in_use;
/* Figure out if their kicks are too delayed. */
bool last_add_time_valid;
ktime_t last_add_time;
#endif
/* Per-descriptor state. */
struct vring_desc_state desc_state[];
};
