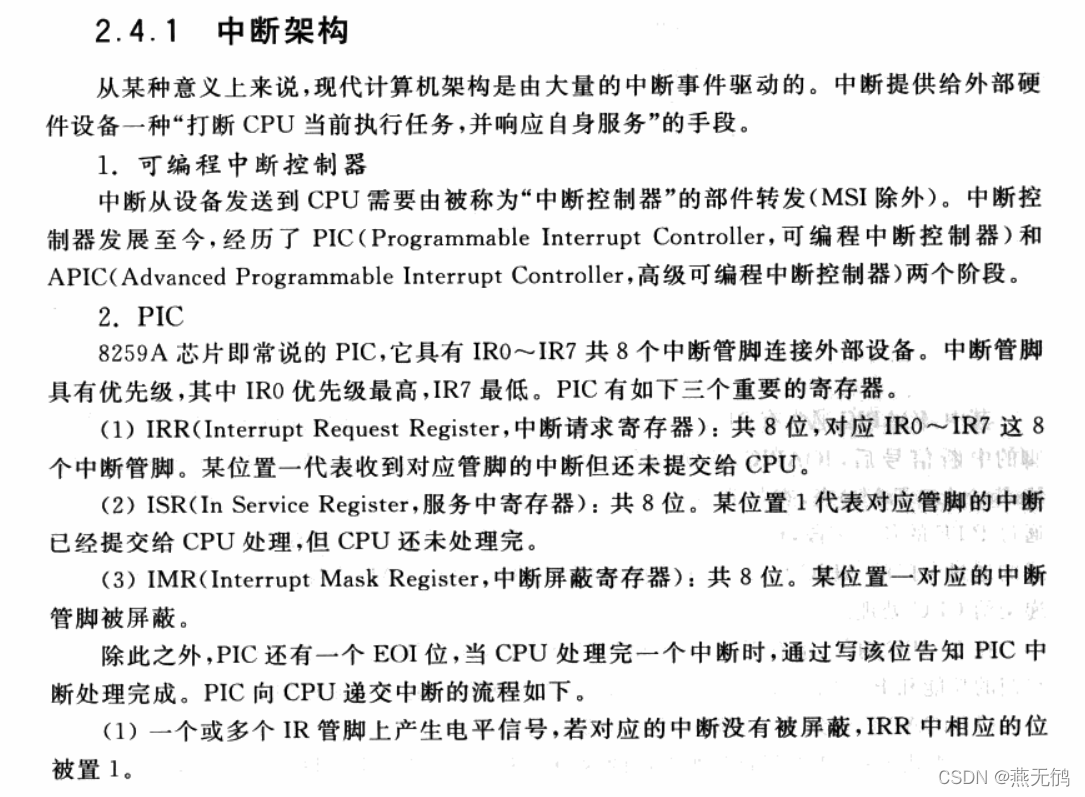

中断架构-8529A

中断相关概念

♦中断源：引起中断的时间 或 发出中断的外设

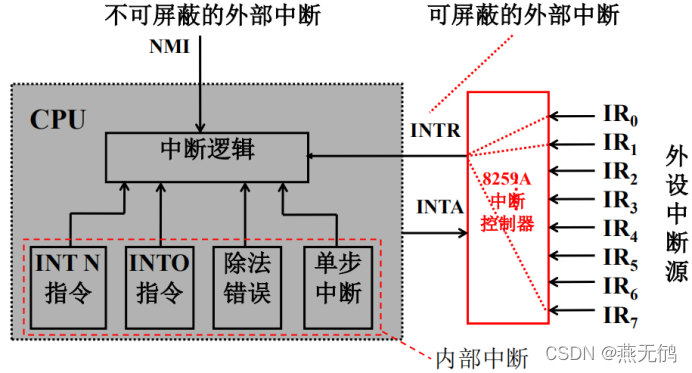

♦分类

①外部中断

▷可屏蔽中断（INTR引脚，一般是指interrupt的缩写，也就是中断）、
       ✔外设
       ✔受IF控制，N=8~255    （IF标志位）
▷不可屏蔽中断（NMI引脚）   （你妈超凶，你必须听）
       ✔电源，内存错误等
       ✔不受IF控制，N=2

②内部中断

 ▷CPU内部
 ▷软件中断（指令错误）
 ▷异常（指令执行时发生错误）

●内部中断（异常，Exception）：8088内部执行程序错误

①DIV或IDIV指令 （符号整除法指令）
②INT指令 （向CPU发送中断的指令）
③INTO指令 （溢出中断指令）
④单步中断（陷阱标志位TF=1，每条指令执行完成引起中断，N=1）
▷为用户提供发现、调试并解决程序执行异常的途径
例如BIOS和DOS功能调用，DEBUG

◆软中断

♦INT n指令产生一个中断 ♦N=n ♦例子：n=21H，DOS系统功能调用
♦N=n
♦例子：n=21H，DOS系统功能调用

●中断源的优先权（由高到低）

 ♦软件中断
         ①除法错中断
        ②指令中断
         ③溢出中断
 ♦非屏蔽中断
 ♦可屏蔽中断
 ♦单步中断

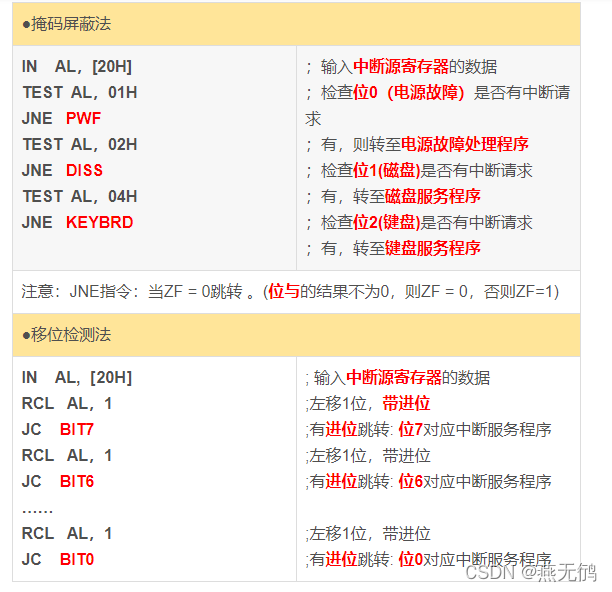

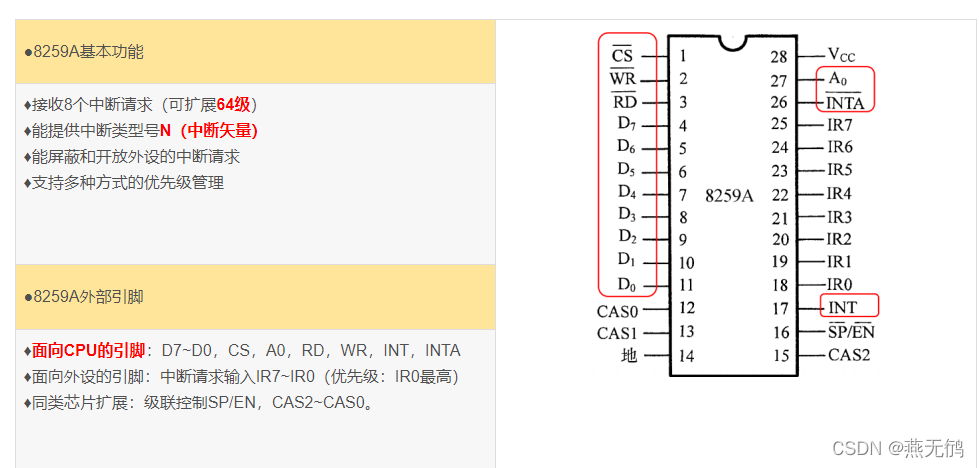

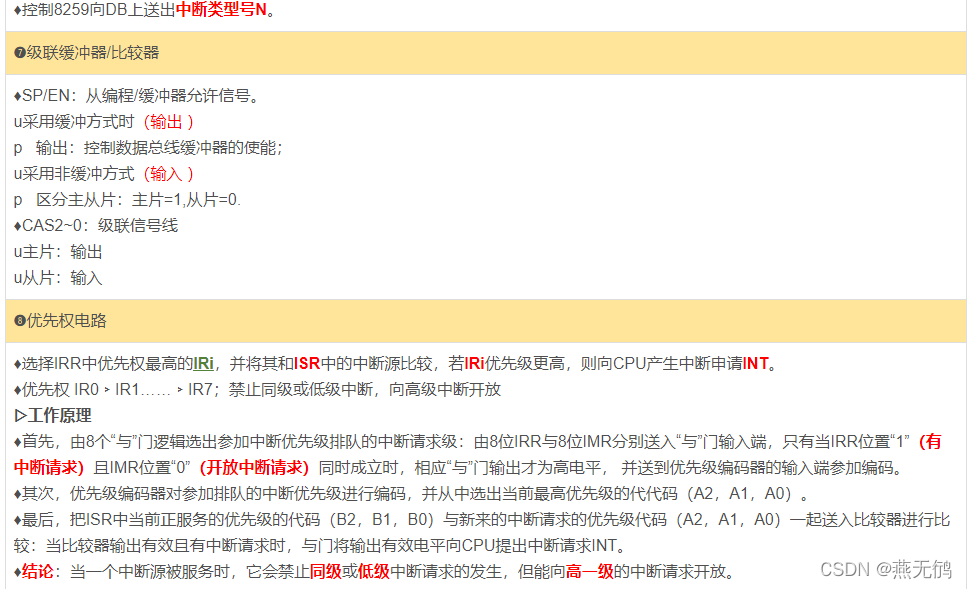

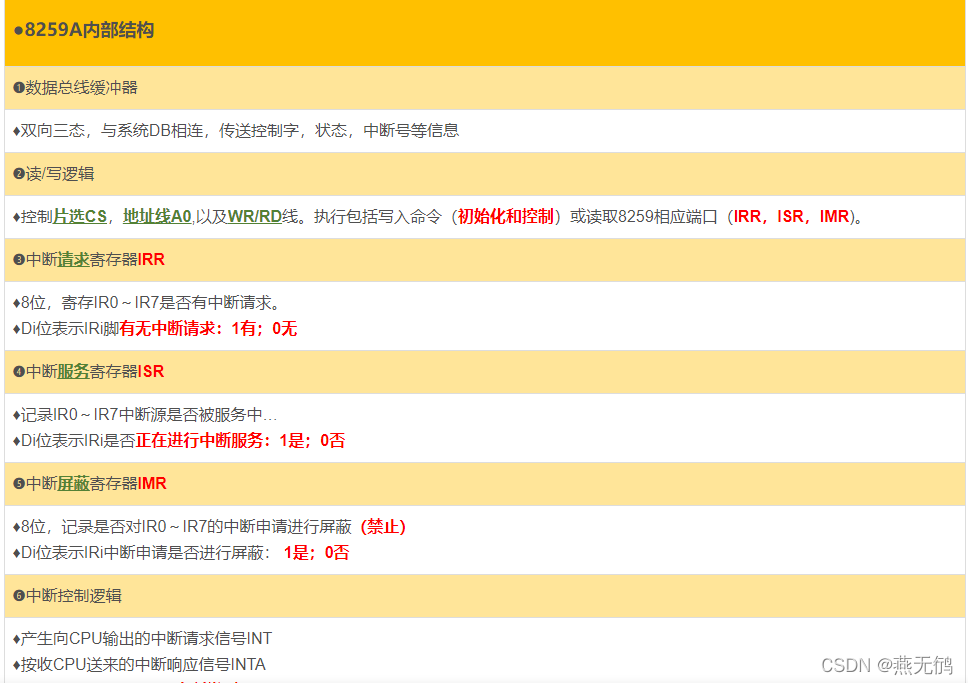

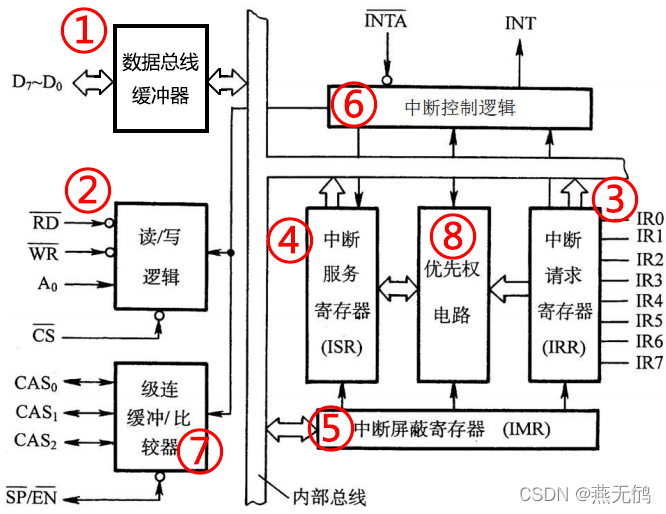

8259A

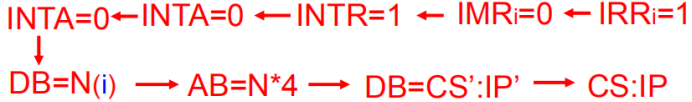

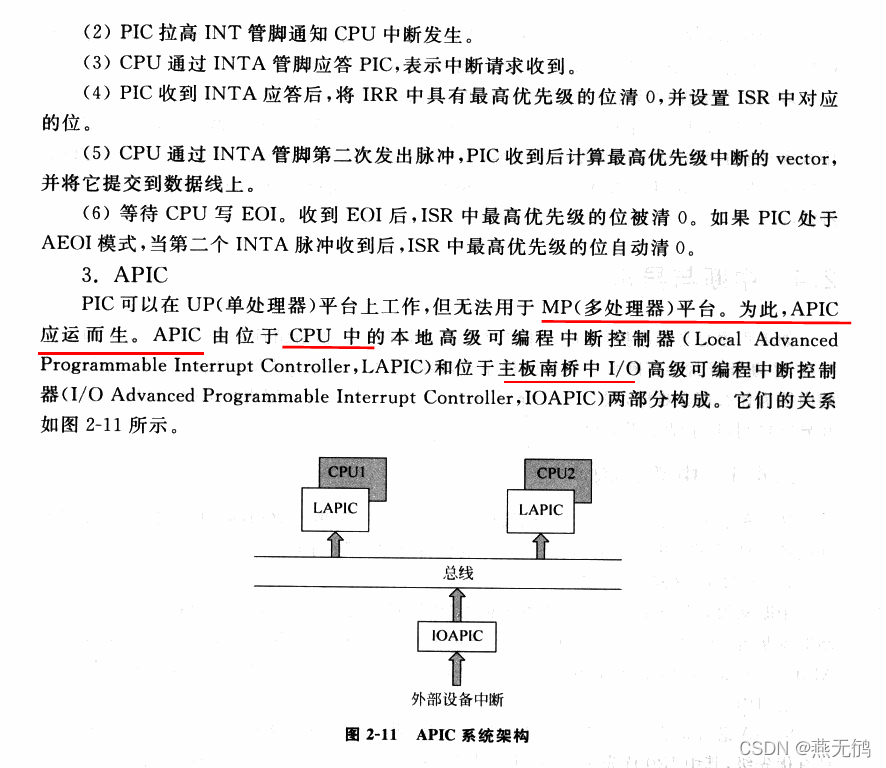

8259A中断响应过程：

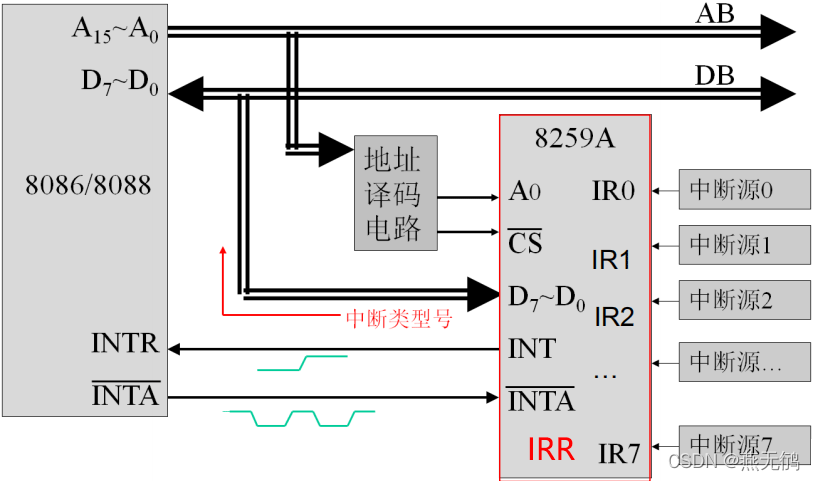

●8259A中断响应过程（单片）

❶当IR7-0有变高，中断请求寄存器IRR相应的位置1

❷若IMR相应位中断允许，则8259A通过INT向CPU送出中断请求

❸若CPU开中断，则用INTA响应2个负脉冲。

❹当8259A收INTA第1个负脉冲后，使最高优先权的ISR位置位，相应IRR位复位。优先权的顺序为： IR0﹥IR1……﹥IR7。

❺当8259A收第2个INTAA负脉冲，8259A向DB送出中断类型号N。

❻CPU读取DB上的N，自动计算中断向量（CS:IP）的保存地址（N4）,在AB上出现N4，读取其中的中断向量（CS:IP）恢复到CS:IP中，实现进入中断服务程序。

●8259A中断响应过程（多片）
▷8259A可以级连，1个主片最多可以级连8个从片

♦级连时，主片CAS0～CAS2连至每个从片的CAS0～CAS2，输出被选中的从片ID，

♦每个从片的中断请求信号INT，连至主片8259A某个中断请求输入端IRi；主片的INT线连至CPU的中断请求输入端INTR

♦主片在第1个响应周期内通过CAS2～0送出从片ID，相应的从片在第2个响应周期内则将中断类型码N发送到数据总线上。

❶当IR7-0有变高，中断请求寄存器IRR相应的位置1

❷若IMR相应位中断允许，则8259A通过INT向CPU送出中断请求

❸若CPU开中断，则用INTA响应2个负脉冲。

❹当8259A收INTA第1个负脉冲后

    ♦若不是主8259A的中断源产生了的中断，则主8259A通过CAS输出从片ID，通过验证的从8259A负责（下面第5步）响应CPU。

    ♦使最高优先权的ISR位置位，相应IRR位复位。优先权的顺序为： IR0﹥IR1……﹥IR7。

❺当8259A收第2个INTA负脉冲，8259A向DB送出中断类型号N。

❻CPU读取DB上的N，自动计算中断向量（CS:IP）的保存地址（N4）,在AB上出现N4，读取其中的中断向量（CS:IP）恢复到CS:IP中，实现进入中断服务程序

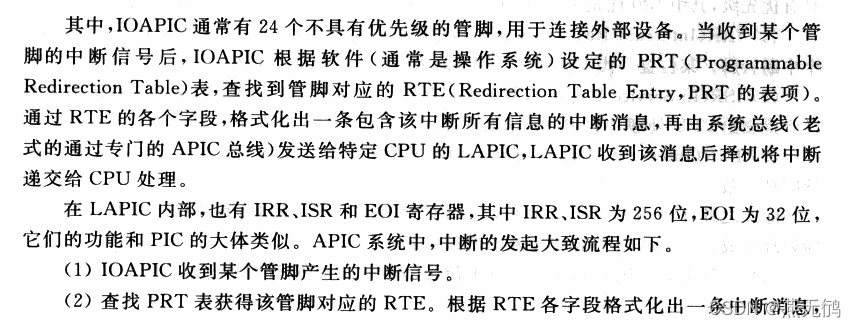

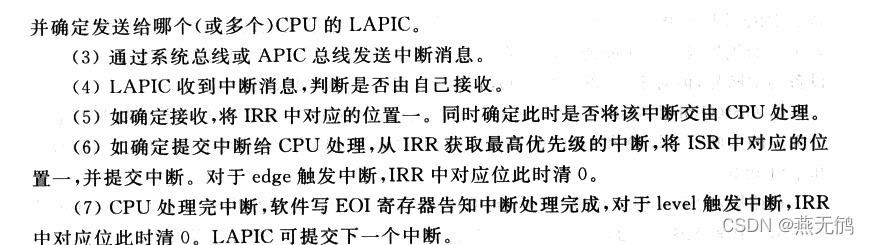

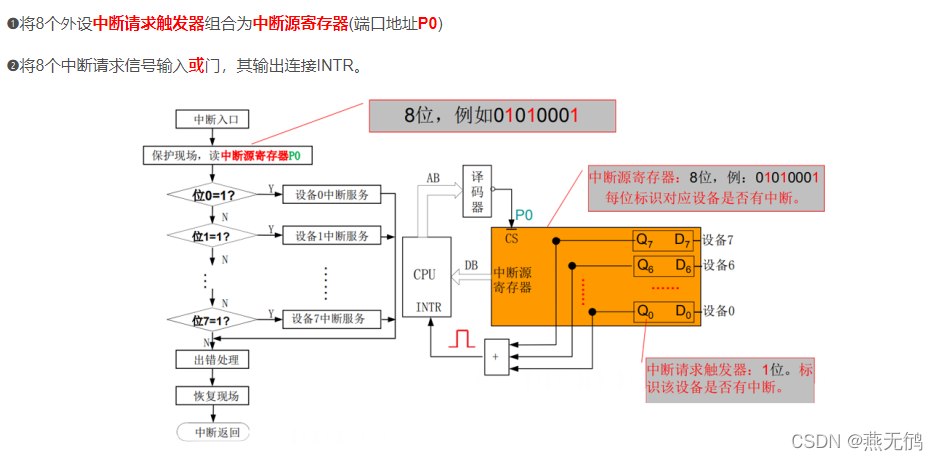

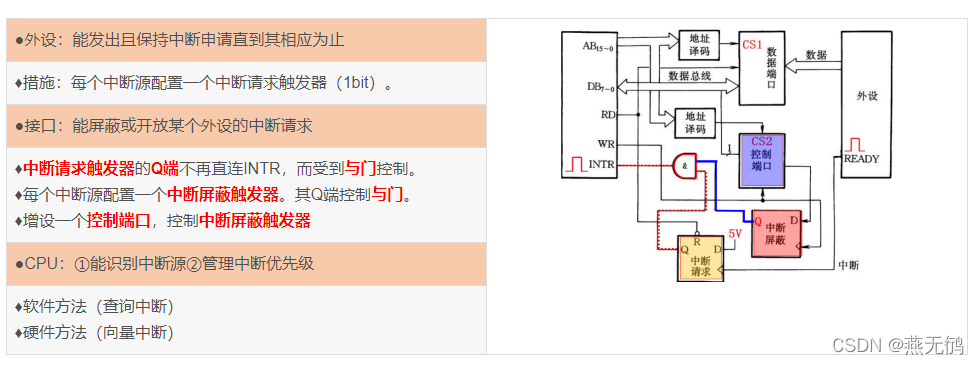

中断机制的硬件基础

●硬件方法（向量中断）
