1. 简介

ComfyUI 是一个基于 Stable Diffusion 的 Node-based（基于节点流）的可视化界面，它允许用户通过模块化的方式构建、调整和执行 AI 生成流程。相较于传统的文本输入式 Stable Diffusion 界面，ComfyUI 采用了 节点图（Graph-based UI），使得整个 AI 生成流程更加透明、灵活，并便于调试和优化。

2. 核心原理

ComfyUI 采用了 计算图（Computational Graph） 的思想，将 Stable Diffusion 生成流程 拆解为多个可复用的计算节点，如 图像输入、文本提示（Prompt）、采样方法、噪声处理、模型加载 等。整个执行逻辑基于 有向无环图（DAG, Directed Acyclic Graph），即数据在图中流动，每个节点执行特定任务，并将结果传递给下游节点。这种架构使得 ComfyUI 更具模块化、可视化、可编程 的特点，极大增强了 AI 生成的灵活性和可控性。

2.1 计算图与数据流

在 ComfyUI 中，所有任务都是 节点（Node），每个节点代表一个独立的计算单元，可以执行如 图像处理、模型推理、数据转换 等任务。这些节点通过 数据流（Data Flow） 进行连接，从而形成一个计算图（Graph）。当计算开始时，ComfyUI 会沿着计算图的方向，依次执行各个节点的计算任务，并将结果传递到下游节点，最终输出所需的生成内容。

在计算图的设计中，ComfyUI 具备以下特点：

无状态（Stateless）：大多数节点是无状态的，仅依赖输入数据计算输出，而不存储额外的状态信息。
懒加载执行（Lazy Execution）：只有当某个节点的输出被请求时，相关计算才会执行，从而减少不必要的计算开销。
动态图优化（Dynamic Graph Execution）：不同于固定的推理流程，ComfyUI 允许用户 随时调整计算图结构，改变输入、替换模型，甚至插入新的计算步骤，而无需重新加载整个流程。

2.2 主要组件

ComfyUI 的计算图由 不同类型的节点 组成，每个节点负责特定的任务，整体上可以分为 输入节点、处理节点和输出节点：

输入节点（Input Nodes）：
这些节点用于提供 计算所需的初始数据，包括：
- 文本提示（Prompt）：输入的文本描述，用于引导 AI 生成图像。
- 初始噪声（Latent Noise）：Stable Diffusion 需要从噪声开始逐步生成图像，初始噪声节点用于提供随机或特定分布的噪声。
- 图像输入（Image Input）：允许用户提供一张已有图像，进行 图生图（img2img） 或其他基于参考图的操作（如 ControlNet）。
- 模型加载（Model Loader）：选择特定的 Stable Diffusion 模型、LORA（低秩适配）、VAE（变分自编码器）等组件。
处理节点（Processing Nodes）：
这些节点执行 Stable Diffusion 相关的 计算任务，包括：
- CLIP 文字编码器：将文本提示转换为 潜在空间（Latent Space） 的嵌入表示，使模型能够理解文字描述。
- 采样器（Sampler）：控制去噪过程的方式，如 Euler, DPM++ 2M Karras, UniPC, Heun 等不同的采样算法。
- ControlNet：提供额外的 控制信号（如深度图、姿势关键点等），引导 Stable Diffusion 生成更符合用户需求的图像。
- LORA 调节：用于 微调模型的特定风格或特征，增强模型的泛化能力。
输出节点（Output Nodes）：
这些节点负责 存储或展示最终的生成结果，包括：
- 图像输出（Image Output）：最终生成的图片，可供用户保存或进一步处理。
- 中间结果可视化：可以在计算过程中，查看潜在空间的变化或采样器的中间输出，帮助用户更直观理解 AI 生成流程。

2.3 计算流程解析

ComfyUI 的计算流程通常包含以下步骤：

用户创建计算图（Graph），选择合适的输入节点（文本、图像、噪声）并连接处理节点（采样器、ControlNet、VAE）。
加载所需的模型（Model Loader），如 Stable Diffusion 权重、LORA、VAE。
输入文本提示（Prompt）并进行编码，CLIP 文字编码器将文本转换为嵌入向量。
从初始噪声开始进行去噪计算，Diffusion 采样器根据提示信息不断调整噪声，使其逐步收敛成有意义的图像。
VAE 进行解码，将生成的潜在空间数据转换为可视化的 RGB 图像。
最终输出图像，用户可以保存或进一步处理生成内容。

ComfyUI的设计使得 ComfyUI 能够灵活地组合不同的 Diffusion 模型、LORA（低秩适配）、ControlNet、VAE（变分自编码器）等组件，实现更加多样化的 AI 生成能力。

3. 源码下载与运行

ComfyUI 的源码可以在 GitHub 上找到：GitHub - comfyanonymous/ComfyUI: The most powerful and modular diffusion model GUI, api and backend with a graph/nodes interface.

代码详细的下载和运行步骤如下：

下载代码并安装依赖

# 克隆仓库
git clone https://github.com/comfyanonymous/ComfyUI.git
cd ComfyUI

# 安装依赖
pip install -r requirements.txt

如果本地CPU运行，修改基础依赖环境为CPU

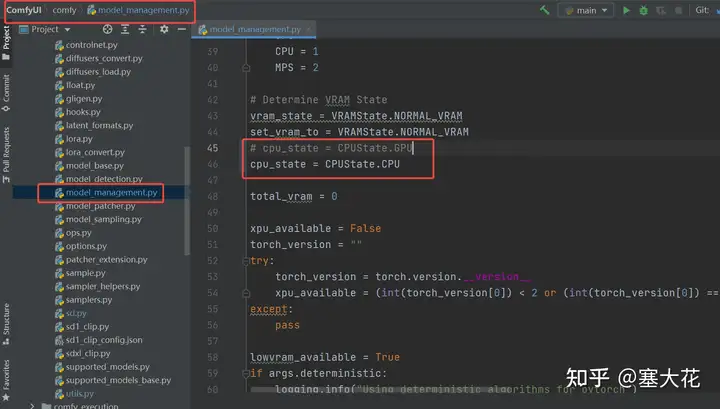

找到model_management.py修改默认配置为CPU：

下载基础的模型，放入默认模型路径中

ComfyUI的模型都在这里：https://huggingface.co/Comfy-Org

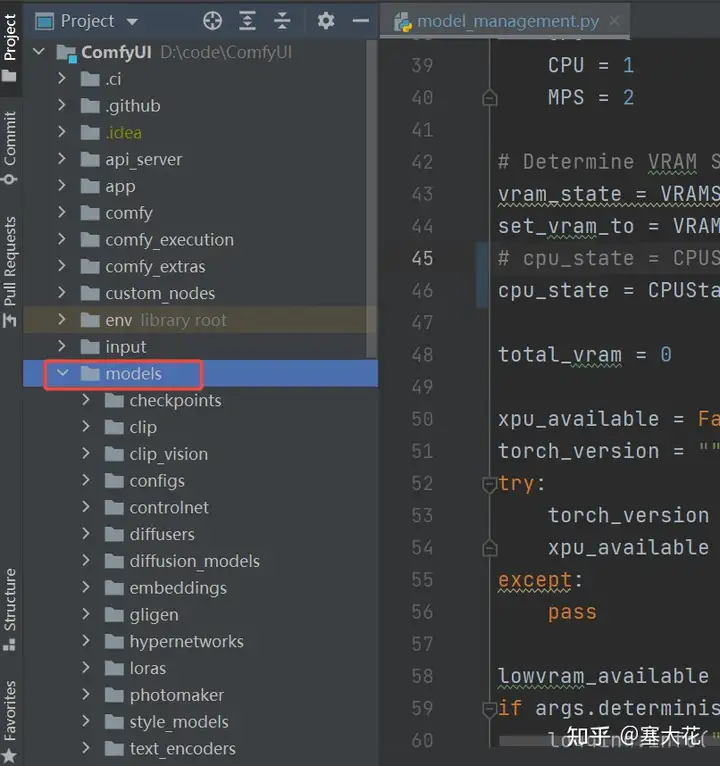

ComfyUI代码中默认存放模型的路径如下：

如果已经cd进入ComfyUI路径，下载基本的样例模型下载可以参考如下方式：

下载checkpoint模型：

wget -c https://huggingface.co/Comfy-Org/stable-diffusion-v1-5-archive/resolve/main/v1-5-pruned-emaonly-fp16.safetensors -P ./models/checkpoints/

下载vae模型：

wget -c https://huggingface.co/stabilityai/sd-vae-ft-mse-original/resolve/main/vae-ft-mse-840000-ema-pruned.safetensors -P ./models/vae/

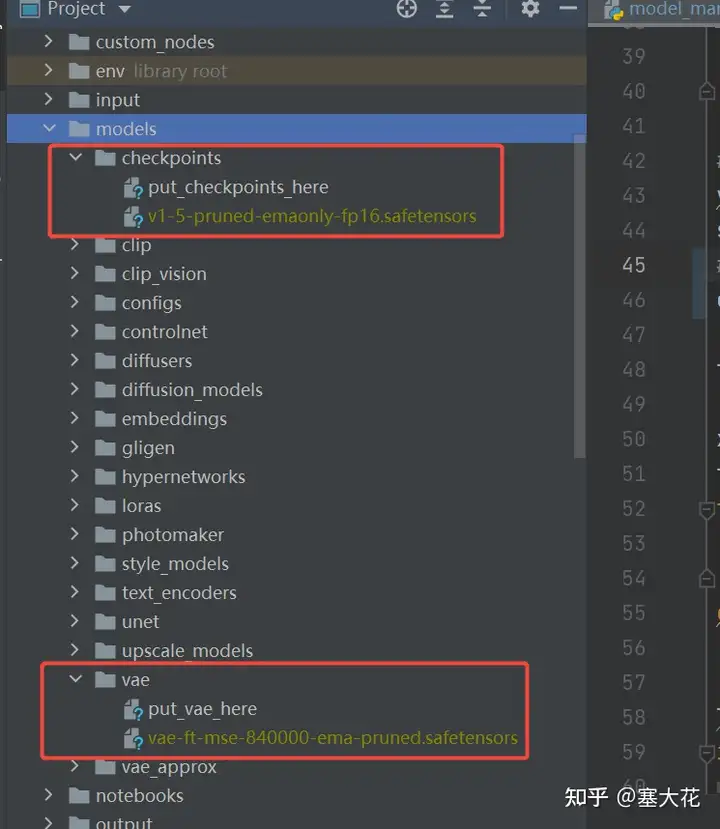

模型下载后可以在路径中查看到模型文件：

运行main.py，查看工作流页面

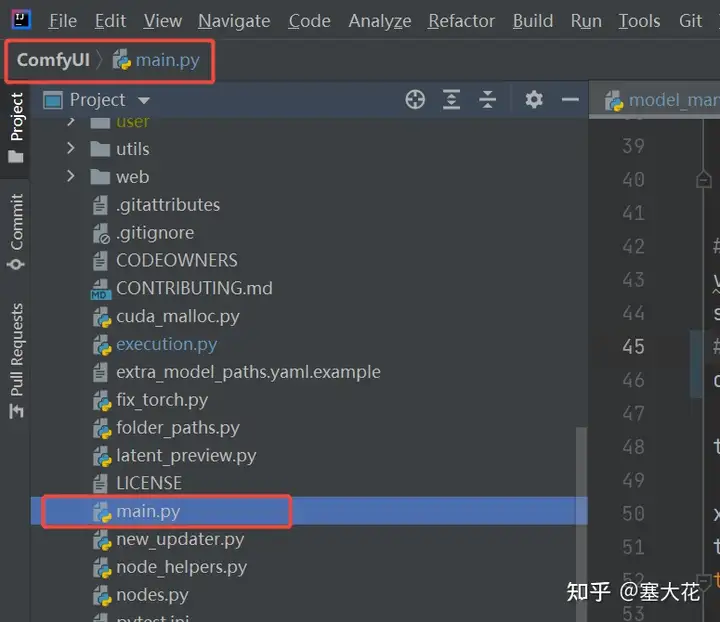

ComfyUI的主入口函数在main.py中：

使用命令运行即可：

python main.py

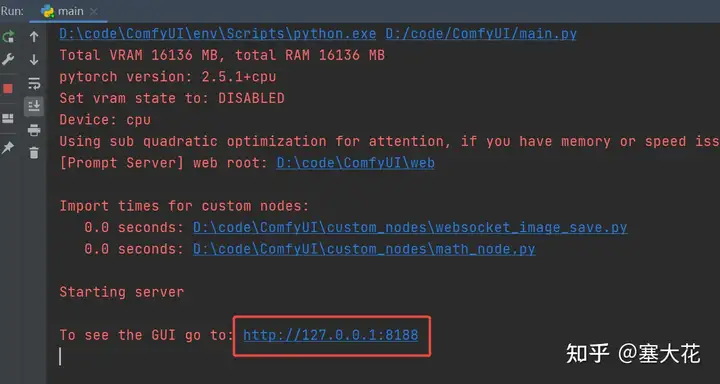

运行后，可以看到如下信息，即表示运行成功：

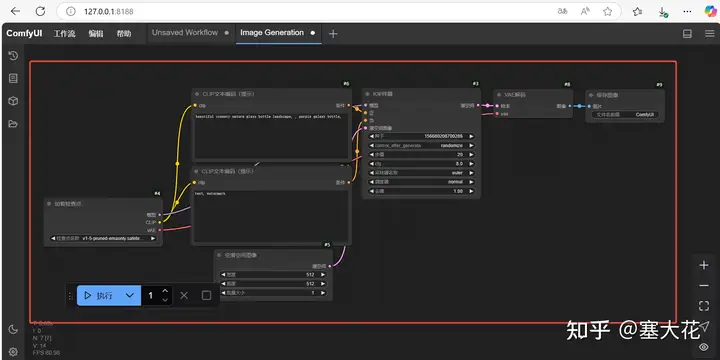

在浏览器中访问 ComfyUI 的可视化界面地址——http://127.0.0.1:8188/ ，可以看到如下界面：

4 整体结构和核心逻辑

ComfyUI代码项目整体的架构如下所示：

~/ComfyUI
├── api_server  # web服务端代码定义
├── app   # 页面的业务功能定义，包括配置、用户和前端管理、模型管理
├── comfy # ComfyUI工作流执行的核心流程
├── comfy_extras # ComfyUI内置自带的各种节点定义
├── comfy_execution # 工作流执行的框架功能，包括DAG定义、缓存定义和工作流合法性定义
├── custom_nodes # 默认自定义节点存放的路径，如果用户要开发自定义节点，代码存放在这里
├── input # 默认的输入文件存放路径，比如要处理一张图片，输入图片存放在这
