本文介绍了在服务器测试中存储测试的重要性，特别是关注SATA和PCIe协议的带宽计算。由于8/10编码的存在，实际带宽计算需考虑编码效率。例如，USB3.0的5Gbps带宽经过转换为500MB/s，SATA3.0的6Gbps带宽转换为600MB/s。理解这些转换对于评估存储系统的性能至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在服务器测试中，有一个非常重要的模块是存储测试。关于storage，我们经常看到SATA协议和PCIE协议对应的带宽，那么其换算公式是怎样呢，下面来介绍一下
在一些新的技术标准中，为了防止数据在高速传输中出错而加入校验码，比如PCIe 2.0、USB 3.0和SATA 3.0中采用的是8/10编码，每10位编码中只有8位是真实数据，这时单位换算就不再是1:8而是1:10。
有效带宽=原始数据传输率（带宽、频带）×编码
理论速度=有效带宽÷8bits/byte
理论速度=带宽×编码÷8bits/byte

比如USB 3.0 5Gbps 换算成带宽
5Gbps×8bits/10bits÷8bits/byte=500MB/s

SATA 3.0 6Gbps 换算成带宽
6Gbps×8bits/10bits÷8bits/byte=600MB/s

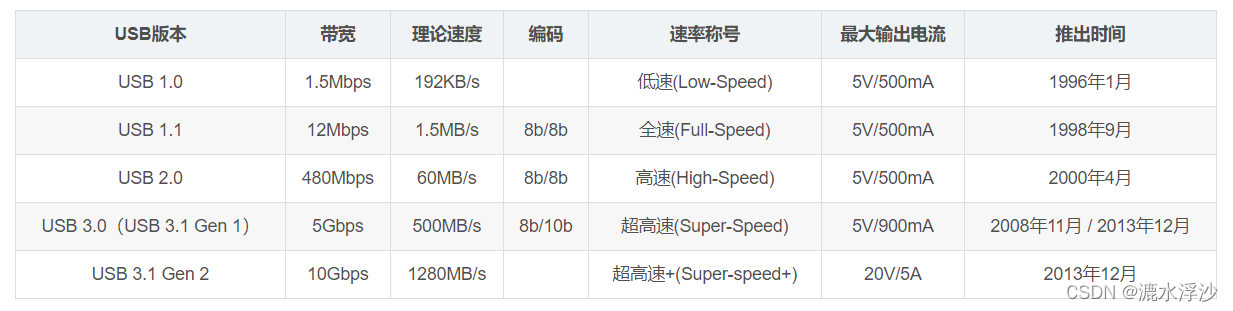

USB速度换算成带宽
在这里插入图片描述

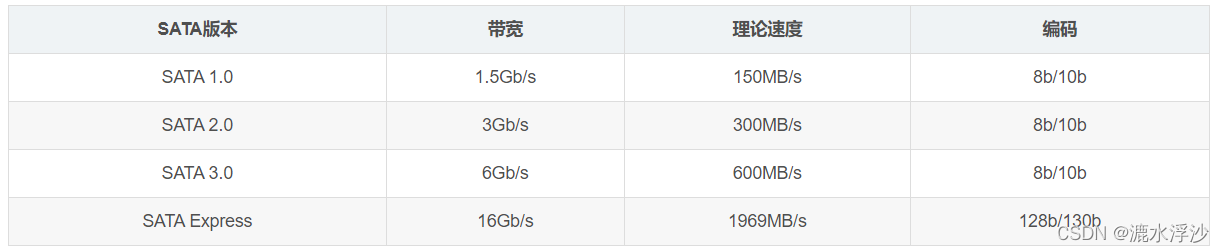

SATA总线对应的带宽
在这里插入图片描述

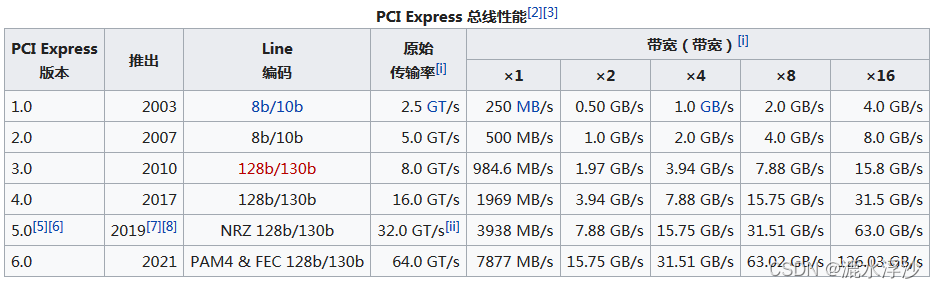

PCIE总线对应的带宽
在这里插入图片描述
