DBC文件学习

DBC

• dbc数据库文件是一种用来描述CAN总线协议中协议数据及其代表的具体意义
• 可以用来监测与分析CAN网络上的报文数据，也可以用来模拟某个CAN节点

DBC文件的创建

• DBC文件的创建分为以下几个步骤
  1. 创建一个CAN数据库文件
  2. 创建信息需要用到的数值表
  3. 创建信号并且关联数值表
  4. 创建报文
  5. 创建网络节点
  6. 将信号、报文及网络节点进行关联链接
  7. 创建或导入自定义属性并进行修改
  8. 一致性检查

对文件的解析

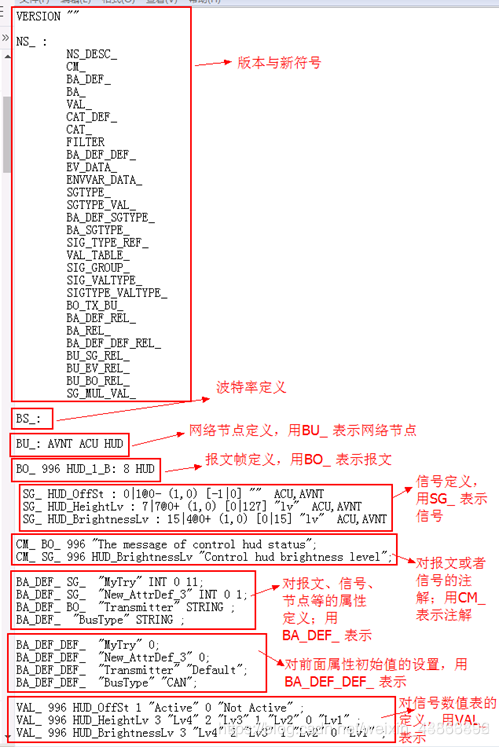

• 在一个DBC文件中主要包含以下信息
  • 版本与新符号
  • 波特率定义（必须项）
  • 网络节点的定义（必须项）
  • 报文帧的定义
  • 信号的定义
  • 属性定义部分
  • 数值表部分

版本与新符号

• DBC的文件头部包含“version”与“new symbol”的信息

1. 版本
   • 版本的信息可以为空，也可以由用户自定定义
2. 信号量
   • 信号量的信息为在创建DBC文件时会自动生成
