WIFI ATK_ESP8266模块 硬件介绍

WiFi模块的基本介绍

硬件介绍

• 使用单片机：stm32 f104
• 使用的wifi模块：Atk-esp8266-v1.3
• 使用的sdk：参考
  https://www.espressif.com/zh-hans/support/download/sdks-demos
  https://github.com/espressif/ESP8266_NONOS_SDK/releases/tag/v2.1.0
• 淘宝链接：
  https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18401048749.16.2d2b7f5bndYgC0&id=524138722961

WIFI ATK_ESP8266模块 介绍

模块参数

主要参数

• 接口方式：TTL串口
• 天线形式：PCB天线
• 工作电压：3.3V
• 内置协议：LWIP协议，支持本地固件升级
• 指令：AT指令
• 支持：原子云，各种工作模式，UART/GPIO/PWM/ADC/IIC接口,支持串口转WiFi STA、串口转AP和WiFi STA+Wifi AP 模式。

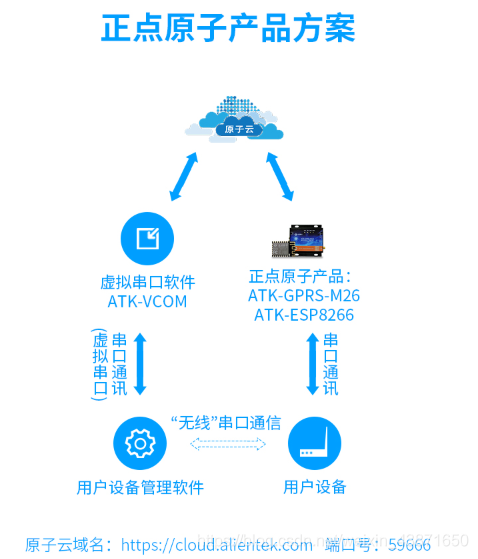

模块产品方案

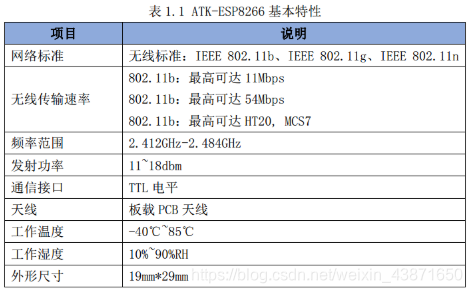

模块基本特性

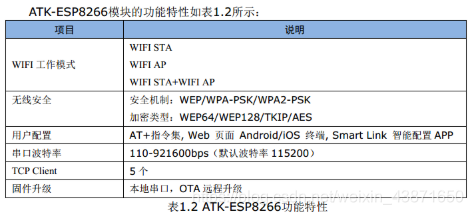

模块功能特性

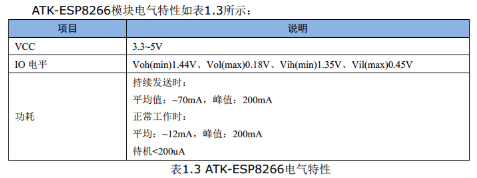

模块电气特性

模块说明

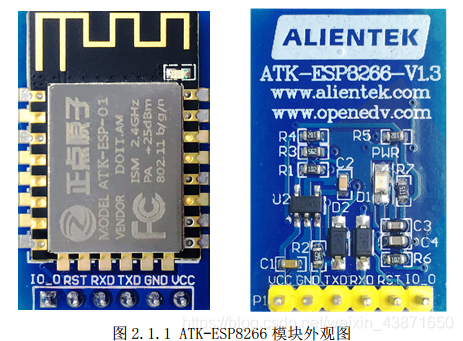

• 模块外观

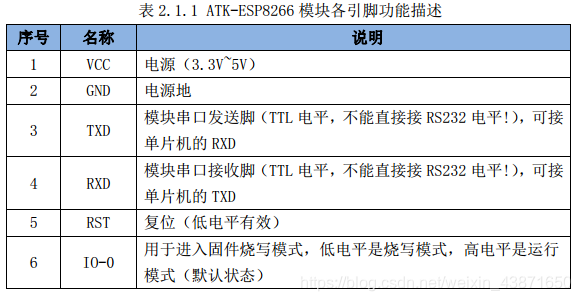

• 模块各功能引脚描述

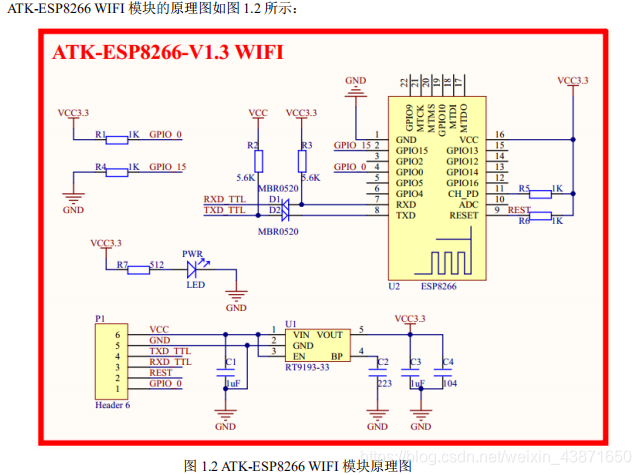

模块原理图
