基于TL431和CSA的恒压与负压输出

Hello uu们,51去那里玩了呀?该收心回来上班了,嘿嘿!

为什么会有这个命题,因为我的手头只有这些东西如何去实现呢?让我们一起来看电路图吧.电路图如下图1所示

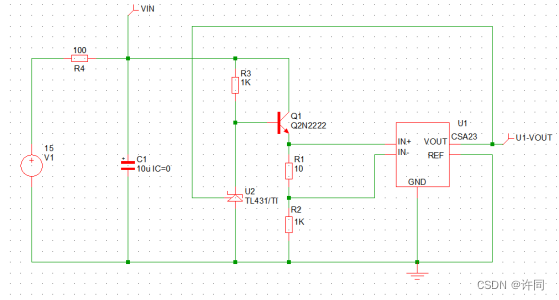

图1:CSA恒压输出电路

图1中,R1给U2提供偏置,Q1给R1提供电流,当U1-VOUT输出大于2.5V时候,U2内部的三极管CE导通,使得Q1的输出减小.

当U1-VOUT小于2.5V是,Q1输出的电流R1增大,使的U1-VOUT的电压等于2.5V.有没有发现可以把R2当作RLoad,因为R1两端的电压是不变的,所以R2两端的电流也是不变的.要输出恒压时候用U1-VOUT,要输出恒流时候用R2当RLoad.咱们来看看仿真结果.

仿真结果如图2所示.

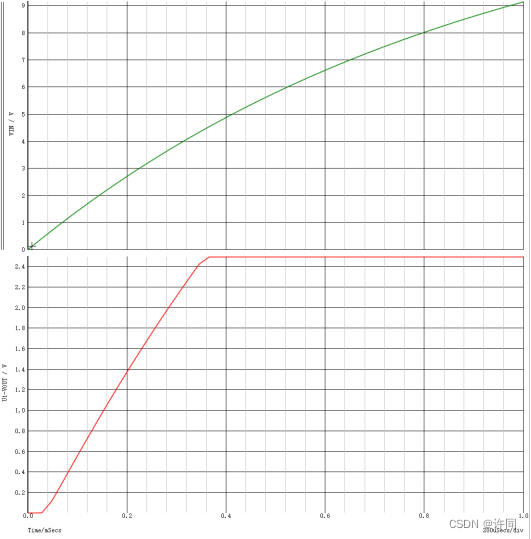

图2:仿真结果

还有个,如果我们用TL431我们需要做一个负压,我们应该如何去设计自己的电路,给出电路参考如下图3所示.

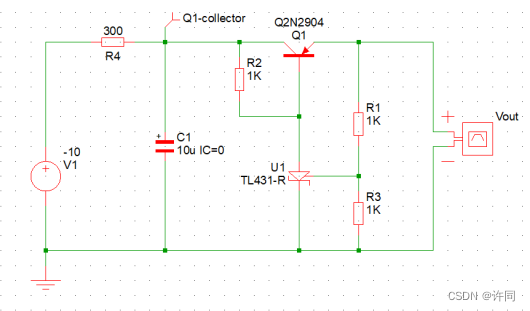

图3:TL431负压电路

仿真代码:

为什么要使用三极管嘞?想到了吗?

因为如果直接使用TL431的话,不然就是功耗比较大,要不然就是电流比较小.所以咱们使用TL431去做扩流.

那咱们怎么去看VOUT的输出电压最终是多少?我们不用管电路整体,TL431只要保证其ANODE和REF的电压等于2.5V的电压即可,嘿嘿小小计算下,R1的电压等于2.5V-700mV约等于1.8V,又因为R1和R3的电流相等,得出结论输出电压约等于3.6V.咱们来看看仿真结果,如图4所示.

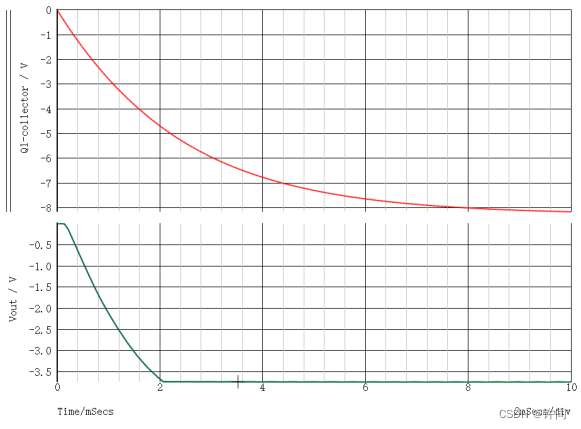

图4:TL431负压电路仿真结果

咱们在来看看带载能力如何?,修改仿真图纸如下图5所示.我们测两个电压波形,一个是100R,另外一个1KR,仿真结果如下图6所示.

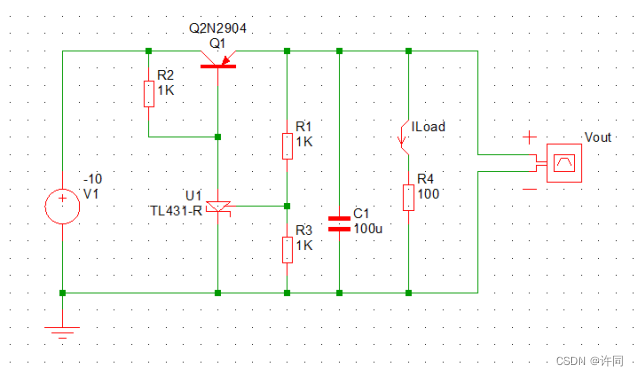

图5:带载能力测试

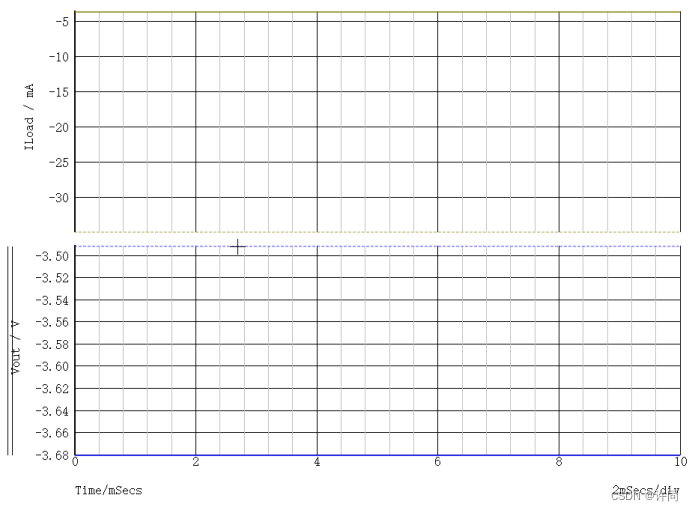

图6:仿真结果

*#SIMETRIX V1 V1_P 0 -10 R1 Q1_E R1_N 1K R2 V1_P Q1_B 1K R3 R1_N 0 1K R4 R4_P 0 1k X$U1 Q1_B 0 R1_N TL431-R pinnames: ANODE CATHODE REFIN Q1 V1_P Q1_B Q1_E 0 Q2N2904 C1 Q1_E 0 100u V$IPROBE1 Q1_E R4_P 0.0 .GRAPH IPROBE1#p axisType="auto" persistence=-1 curveLabel="ILoad" analysis="tran|ac|dc" xLog="auto" yLog="lin" nowarn=true disabled=false .GRAPH "V(Q1_E)-V(0)" axisType="auto" persistence=-1 curveLabel="Vout" analysis="tran|ac|dc" xLog="auto" yLog="auto" nowarn=true disabled=false .tran 10m

好了,今晚就先聊到这里啦!我去忙别的啦!

无论如何,我都热爱电路,热爱电路架构的探索与设计!加油UU们!
