电力电子技术第二章要点

电力电子技术第二章要点

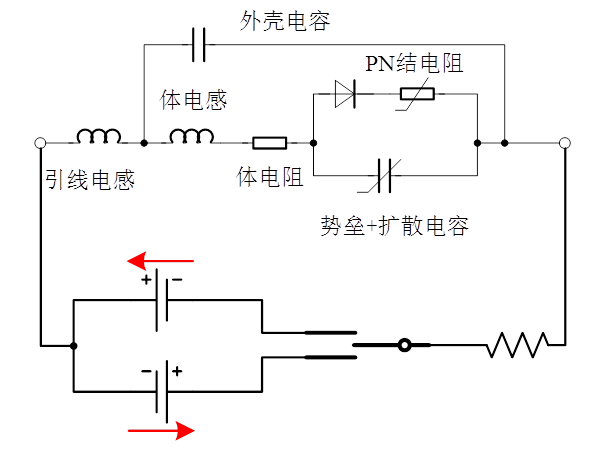

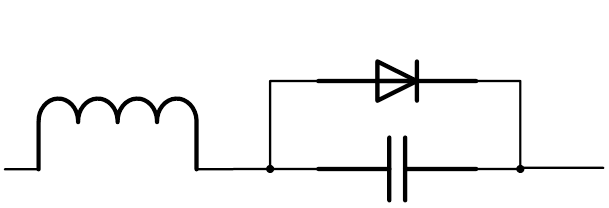

1.结合仿真理解电力二极管的开通、关断过程：

 静态特性：

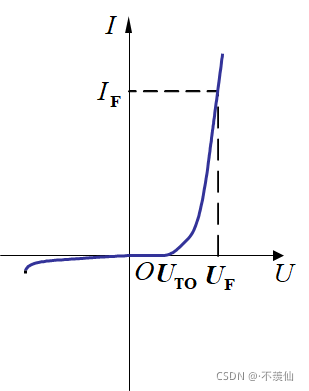

图1 电力二极管的伏安特性

（1）当电力二极管承受的正向电压大到一定值（门槛电压），正向电流开始增加，处于稳定导通状态。

（2）当电力二极管承受反向电压时，只有少子引起的微小二数值恒定的反向漏电流。

动态特性：

（1）正向偏置_>反向偏置：

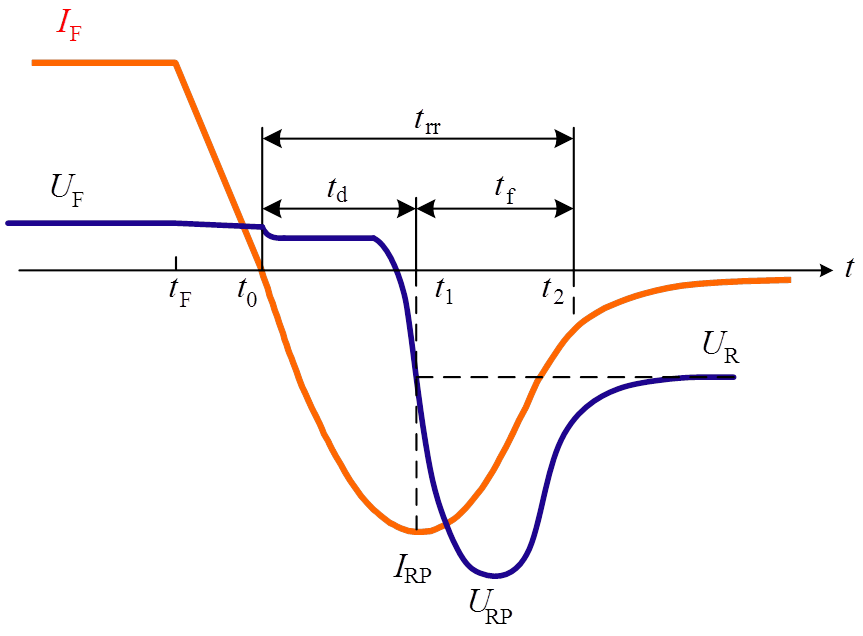

 图2 关断过程

       当处于正向导通状态的电力二极管的外加电压突然从正向变为反向时，该电力二极管不能立即关断，而是需要经过一段短暂的时间才能重新获得反向阻断能力，进入截止状态。在关断之前有较大的反向电流出现，并伴随有明显的反向电压过冲。这是因为正向导通时在PN结两侧储存的大量少子需要被清除掉以达到反向偏置稳态的缘故。

       如图2所示，设时刻外加电压突然由正向变为反向，正向电流在此反向电压作用下开始下降，下降速率由反向电压大小和电路中的电感决定，而管压降由于电导调制效应基本变化不大，直至正向电流降为零的时刻 。此时电力二极管由于在 PN 结两侧(特別是多掺杂 N 区)储存有大量少子的缘故而并没有恢复反向阻断能力，这些少子在外加反向电压的作用下被抽取出电力二极管,因而流过较大的反向电流。当空间电荷区附近的储存少子即将被抽尽时，管压降变为负极性,于是开始抽取离空间电荷区较远的浓度较低的少子。因而在管压降极性改变后不久的时刻,反向电流从其最大值开始下降,空间电荷区开始迅速展宽，电力二极管开始重新恢复对反向电压的阻断能力。在时刻以后,由于反向电流迅速下降,在外电路电感的作用下会在电力二极管两端产生比外加反向电压大得多的反向电压过冲 。在电流变化率接近于零的时刻(有的标准定为电流降至25%的时刻)，电力二极管两端承受的反向电压才降至外加电压的大小，电力二极管完全恢复对反向电压的阻断能力。时间被称为延迟时间，被称为电流下降时间,而时间则被称为电力二极管的反向恢复时间。其下降时间与延迟时间的比值被称为恢复特性的软度或者恢复系数，用表示。越大则恢复特性越软，实际上就是反向电流下降时间相对较长,因而在同样的外电路条件下造成的反向电压过冲较小。

（2）零偏置->正向偏置：

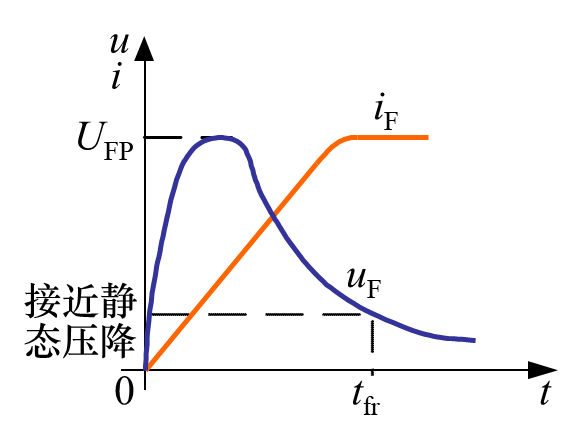

图3 开通过程

       如图3所示，在这一动态过程中，电力二极管的正向压降会先产生一个过冲，经过一段时间才趋于接近稳态压降的某个值（如2V）。这个动态过程时间被称为正向恢复时间。出现电压过冲的原因有两个：

① 电导调制效应起作用所需的大量少子需要一定时间来储存，在到达稳态导通之前管压降较大。

② 正向电流的上升会因器件自身的电感而产生较大压降。电流上升率越大，越高。

（3）反向偏置_>正向偏置：

       当电力二极管由反向偏置转换为正向偏置时，除上述时间外，势垒电容电荷的调整也需要更多时间来完成。

2 快恢复二极管、软恢复二极管及肖特基的特点？

（1）快恢复二极管：恢复过程很短，特别是反向恢复过程很短（一般在一下）；

（2）软恢复二极管：软恢复二极管也是快恢复二极管的一种。不过一般软恢复二极管在反向恢复的时候，反向电流下降较慢，反向恢复时间更快，反向恢复软度因子更高。

（3）肖特基二极管：以金属和半导体接触形成的势垒为基础的二极管称为肖特基二极管。

优点：反向恢复时间很短（10~40ns），正向恢复过程中也不会有明显的电压过冲；在反向耐压较低的情况下其正向压降也很小，明显低于快恢复二极管；因此，其开关损耗和正向导通损耗都比快速二极管还要小，效率高。

缺点：当所能承受的反向耐压提高时其正向压降也会高得不能满足要求，因此多用于200V以下的低压场合；反向漏电流较大且对温度敏感，因此反向稳态损耗不能忽略，而且必须更严格地限制其工作温度。
