解读机械图样——斜视图

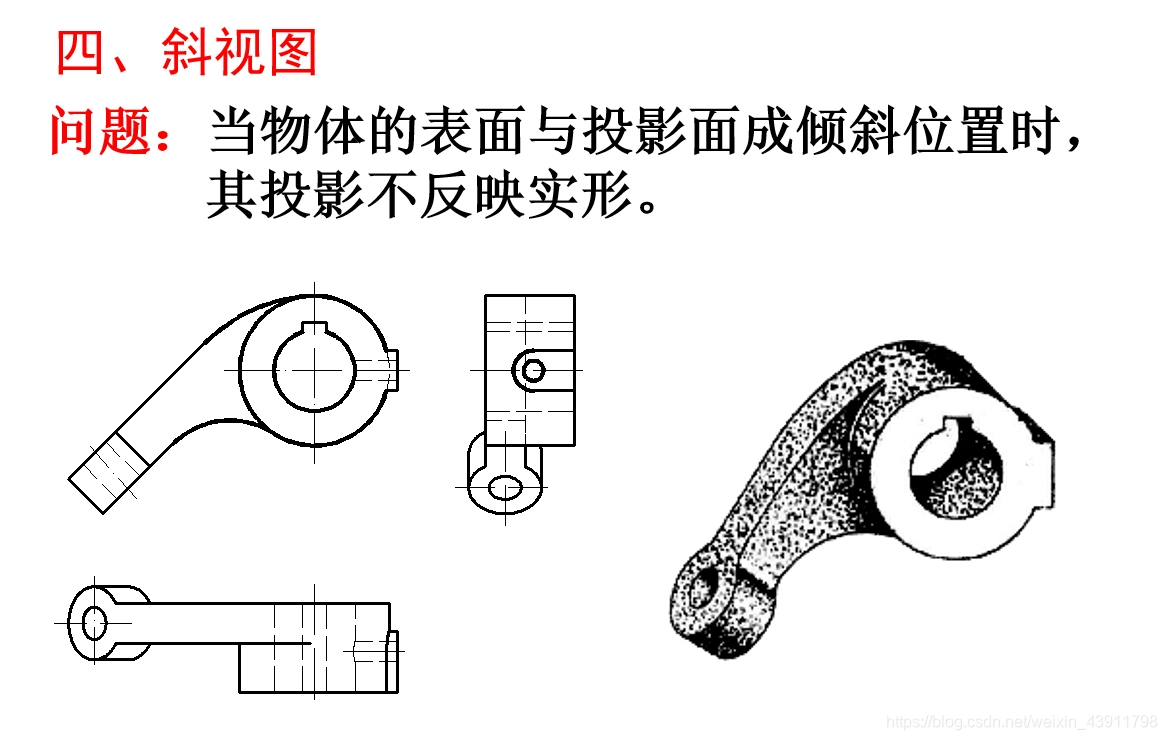

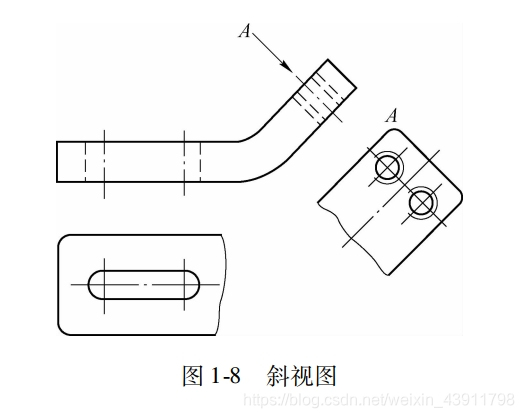

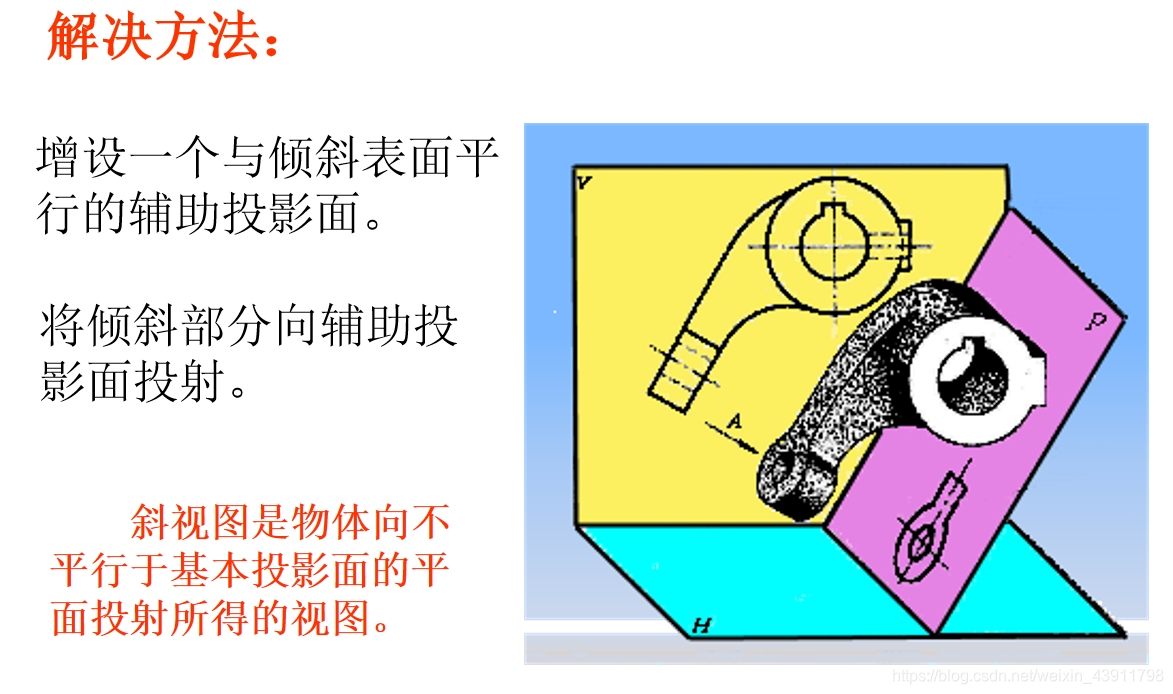

斜视图是零件向不平行于基本投影面的平面投射所得的视图,用于表达零件上倾斜结构的真实形状,如图1-8所示。对于垂直于斜面的孔和槽,用斜视图可以按照实际的尺寸画出它的形状,也易于标注尺寸。

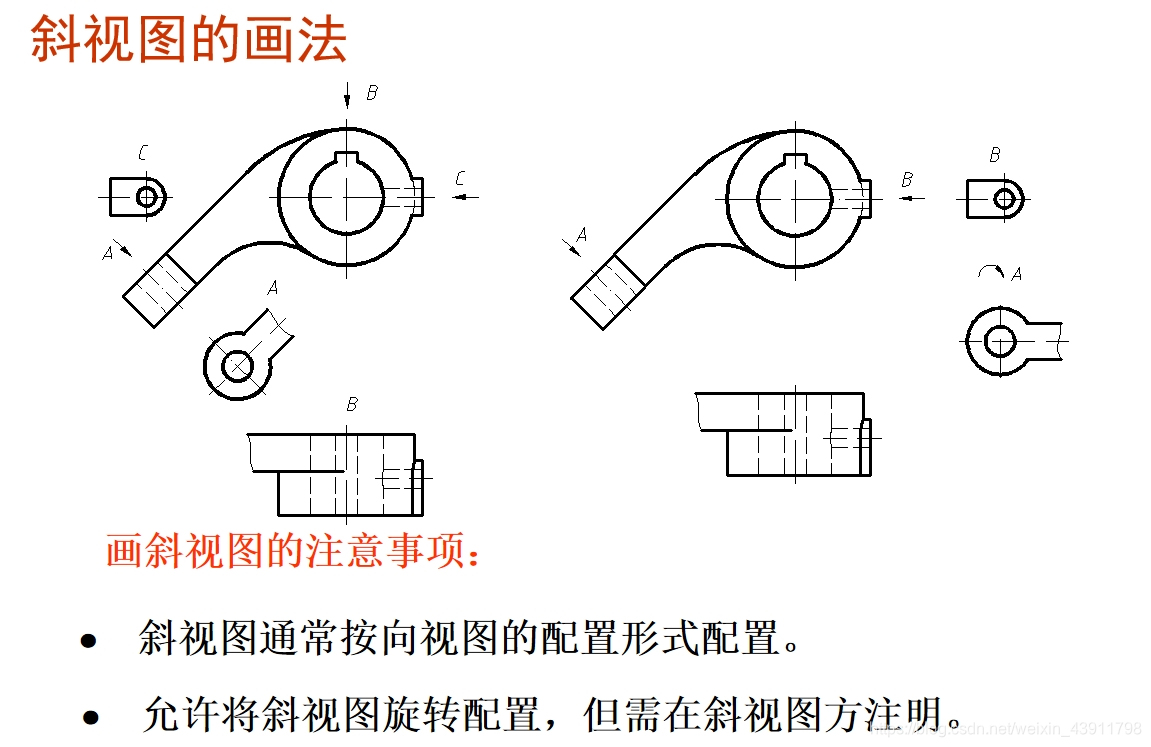

绘制斜视图时,一般在原图附近绘制,并且只需要用辅助投影法表示重要部位,其他部分可以省略。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

机械制图领域,正投影法是绘制机械图样时的基础。要根据正投影法原理绘制三视图,首先需要理解机械图样中三视图的组成和它们之间的投影关系。三视图包括俯视图、主视图和侧视图,分别表示物体的顶视、前视和侧视。按照国家相关标准,比如GB/T 4457.1-2003《技术制图机械制图基本规定》,下面是一系列绘图步骤: 参考资源链接:[机械识图基础教程:从入门到精通](https://wenku.csdn.net/doc/7eh2gxj9a5?spm=1055.2569.3001.10343) 1. 选择合适的投影基准面,确定物体的摆放位置,一般来说主视图应放在图纸的上方。 2. 按照主视图确定俯视图和侧视图的位置,保持三视图的相互投影关系正确。 3. 在主视图中准确描绘出物体的轮廓、尺寸和特征。 4. 按照物体的空间实际尺寸和位置,将特征投影到侧视图和俯视图中。 5. 完善三视图,标注必要的尺寸和公差信息,以及技术要求,确保图样的完整性和准确性。 6. 在绘制过程中,注意遵守国家制图标准,例如线型、线宽、比例等都有具体规定。 7. 最后,使用适当的符号表示表面粗糙度、焊接符号和注释等技术细节。 绘制完成后,解读三视图需要注意图中的符号和注释,从主视图开始,结合俯视图和侧视图,想象物体的三维形态。通过实践绘制和解读机械图样,可以有效地提升空间想象能力。 为了深入理解和掌握机械图样中的三视图绘制和解读技巧,建议参阅《机械识图基础教程:从入门到精通》。这份教程不仅涵盖了上述的基础知识,还提供了大量实例和练习,帮助读者通过实践加深理解。掌握这些技能对于机械设计和工程技术人员来说至关重要,通过不断的学习和实践,可以进一步提高在实际工作中的效率和准确性。 参考资源链接:[机械识图基础教程:从入门到精通](https://wenku.csdn.net/doc/7eh2gxj9a5?spm=1055.2569.3001.10343)
