UG NX 12 修剪和延伸

修剪和延伸是完成草图绘制的重要操作。利用多指令绘制草图形状后，往往需要对图形进行修剪，以达到理想结果。

1，快速修剪

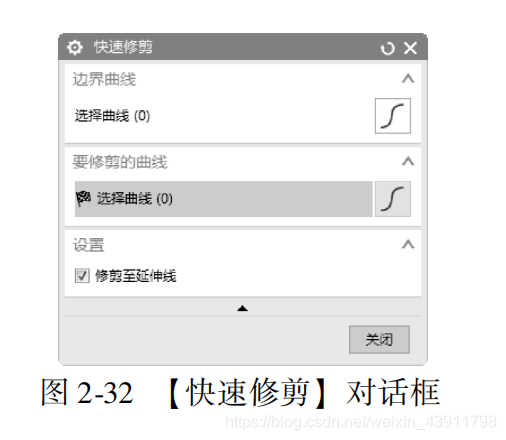

【快速修剪】命令可以将曲线修剪至最近相交的物体上，此相交可以是实际相交的交点，也可以是虚拟相交的交点。在【曲线】组中单击【快速修剪】按钮，弹出【快速修剪】对话框，如图2-32所示。

各选项含义如下。
边界曲线：用于设定当成修剪曲线的边界条件曲线。用户可以预先定义，也可以自动选取。

要修剪的曲线：选取需要修剪的曲线，可以依次单击选取，也可以按住鼠标中键滑动绘制曲线，与其相交的曲线都被自动修剪掉。

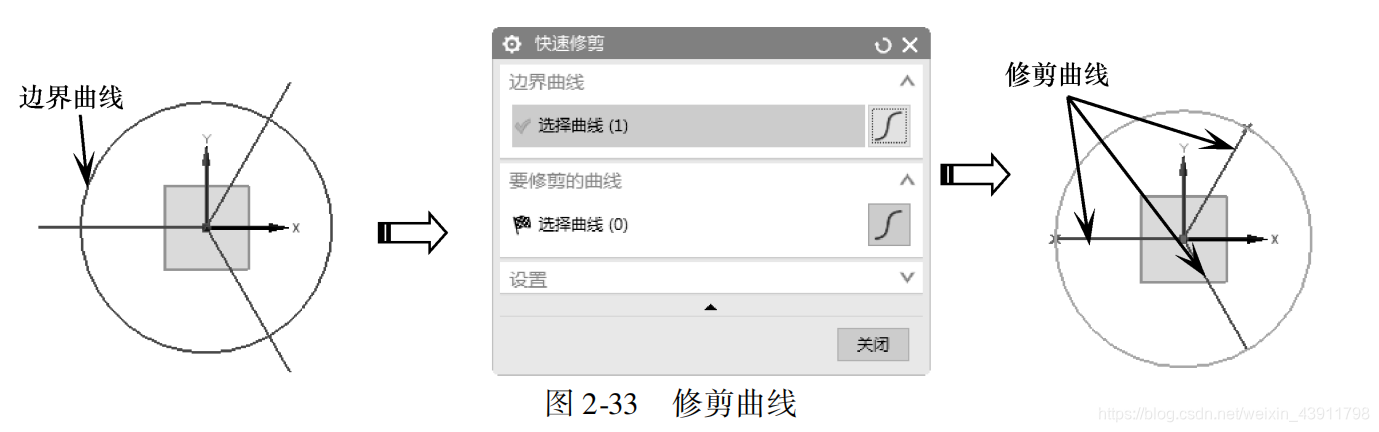

图2-33为修剪草图的示意图。

技巧点拨

删除曲线时，注意光标选取的位置，光标选择位置为删除部分。如果修剪没有交点的曲线，则该曲线会被删除。

2，快速延伸

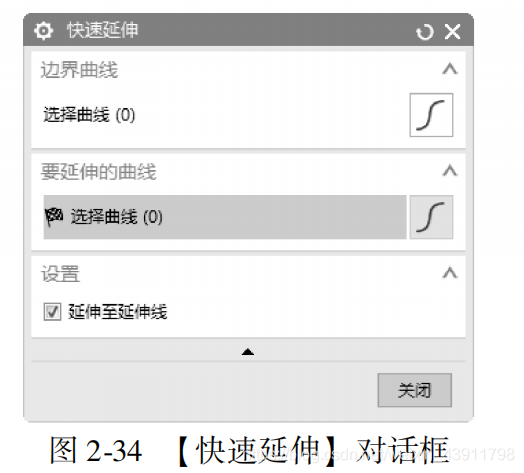

【快速延伸】命令可以将曲线延伸至最近相交的物体上，此相交可以是实际相交的交点，也可以是虚拟相交的交点。在【曲线】组中单击【快速延伸】按钮，弹出【快速延伸】对话框，如图2-34所示。

技巧点拨

快速延伸操作和快速修剪操作相同，可以将对象向靠近鼠标单击的那一侧方向进行延伸，延伸到下一个最靠近的物体上的交点。可以依次单击选取延伸曲线，也可以按住鼠标滑动选取。

图2-35为快速延伸的操作示意图。
