机械制图之组合体

1.组合体总体构形

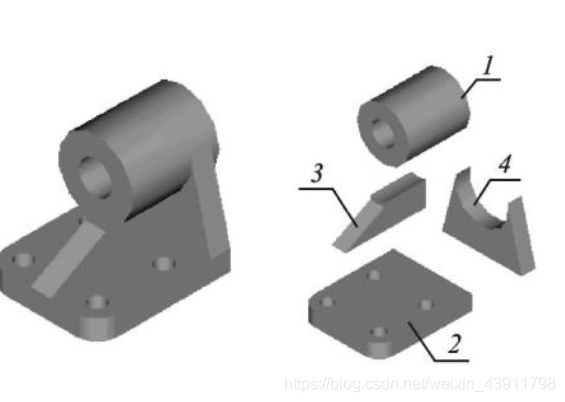

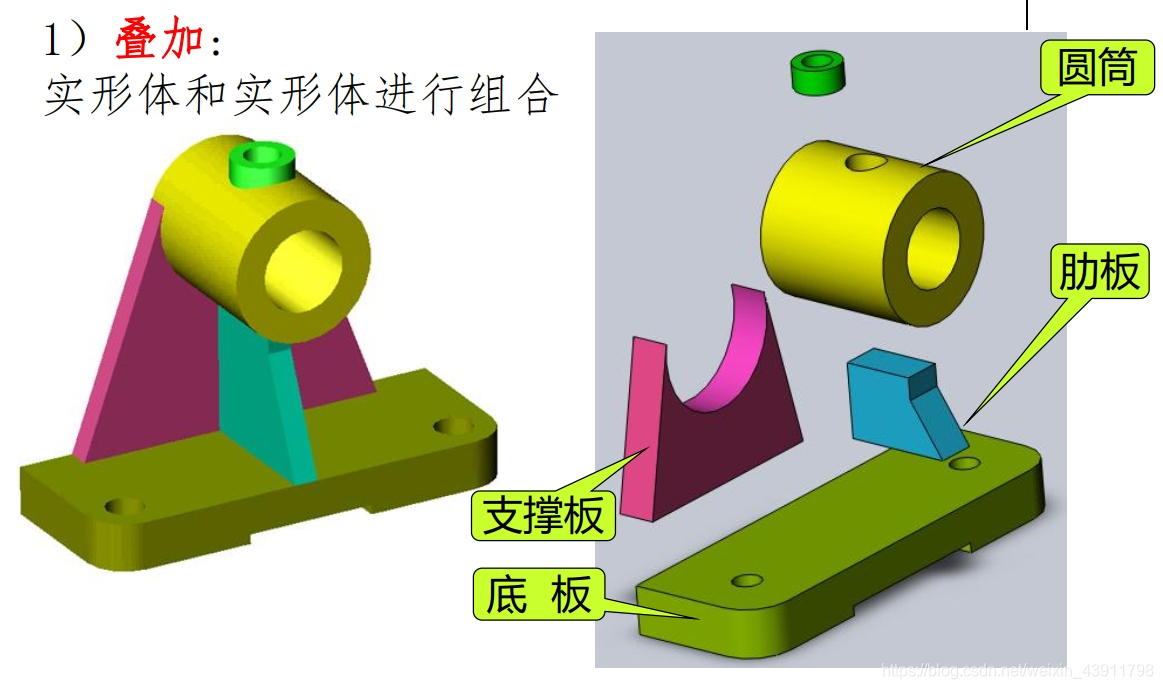

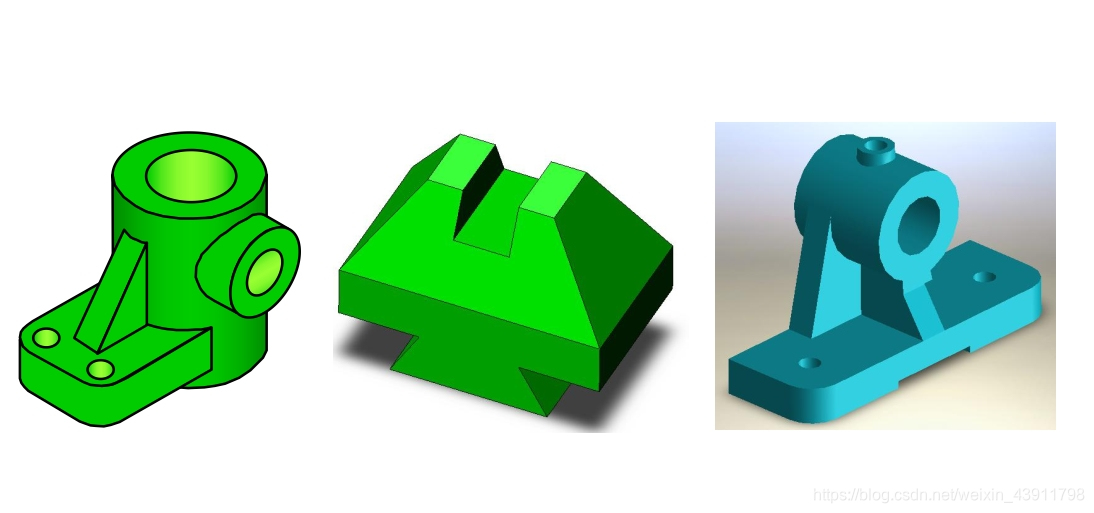

由基本形体通过叠加、挖切或二者综合运用的方式组合在一起而构成的形体称为组合体。

挖切：从实形体中挖去一个实形体，或者是在实形体上切去一部分实形体。

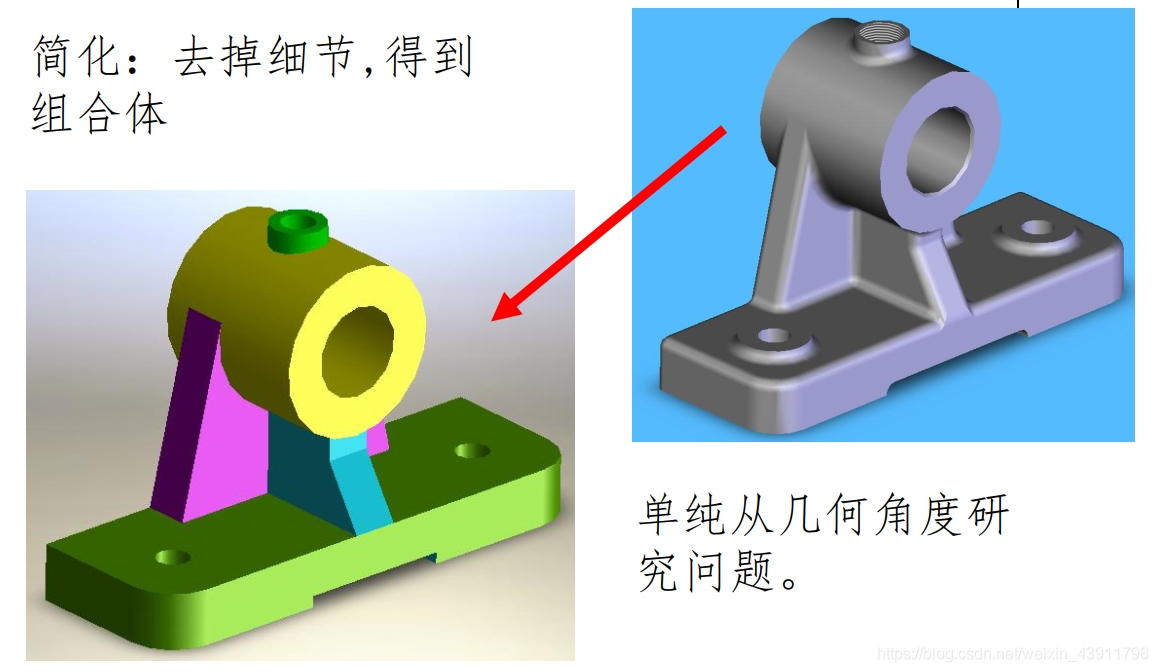

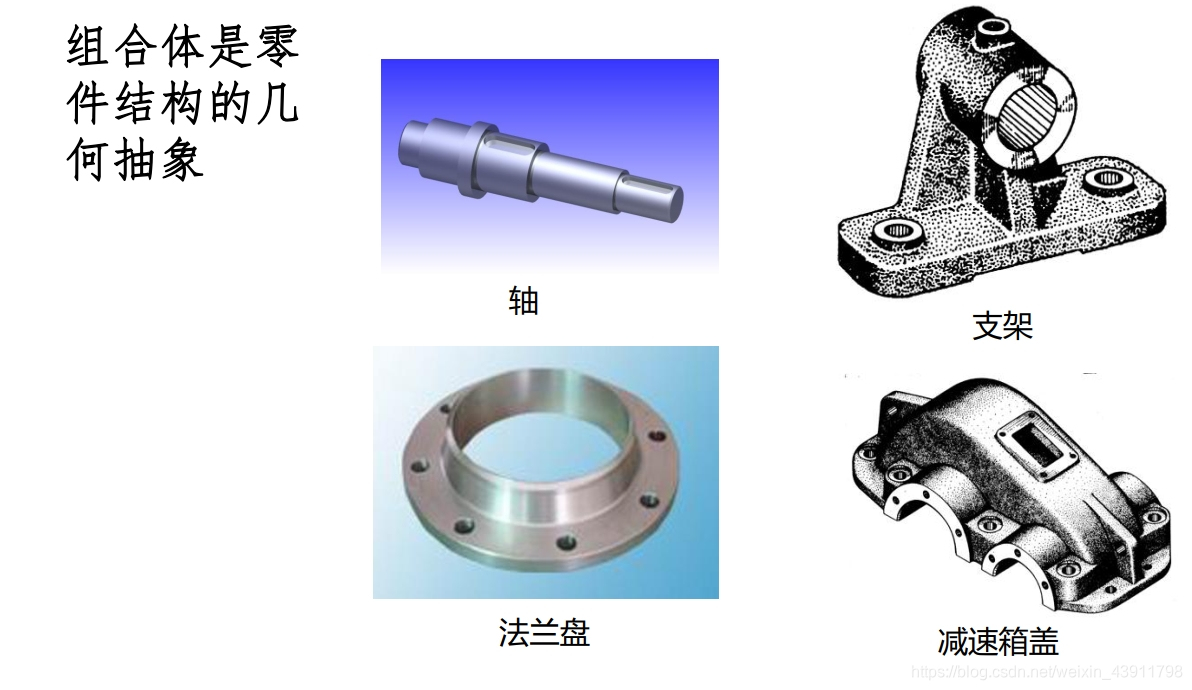

组合体是多个基本几何形体的组合

工程上，组合体大多对称构形

切割型组合体构形与工程切削加工一致

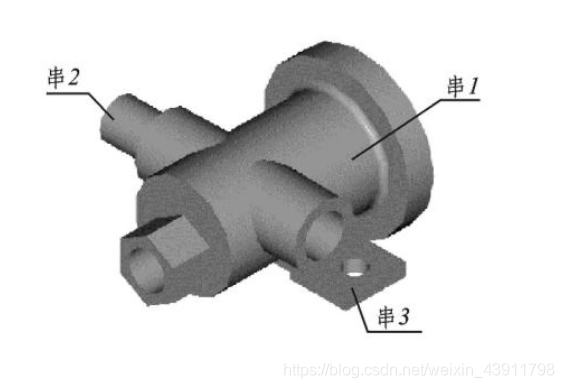

相贯型组合体构形与工程的非切削工艺一致

组合体内外构形存在内定外的可能

从不同方向理解几何体的构成

2.组合体读图

1）读视图抓特征

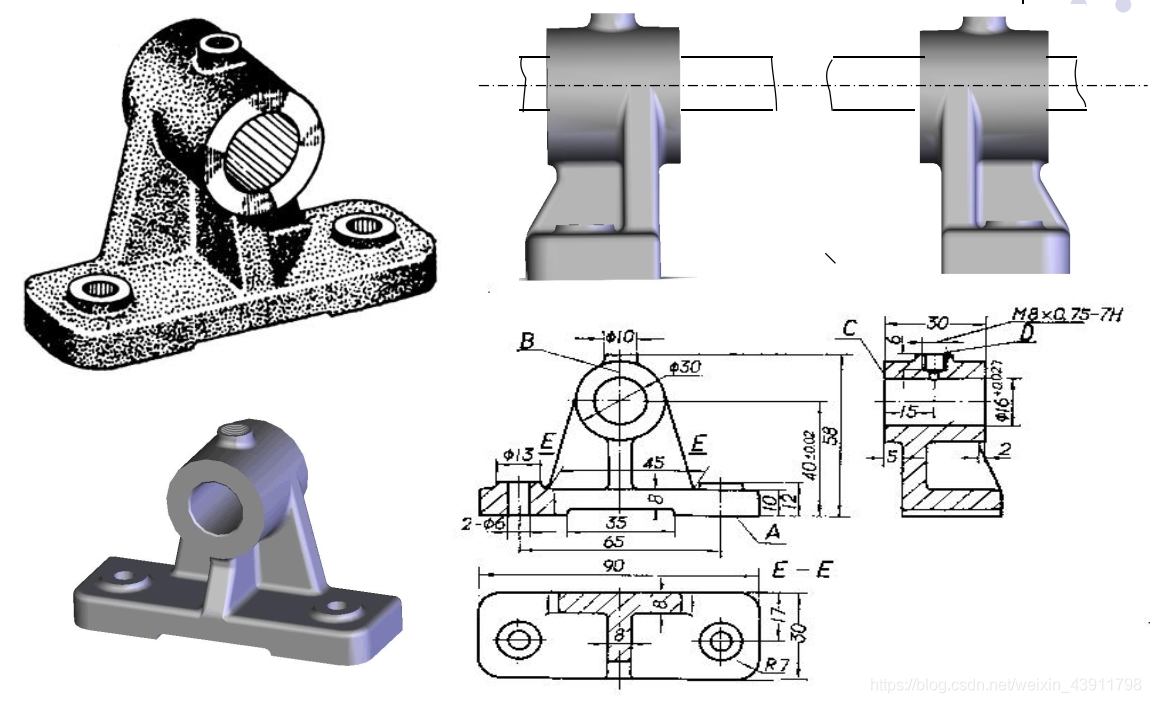

读视图-以主视图为主，配合其它视图，进行初步的投影分析和空间分析。

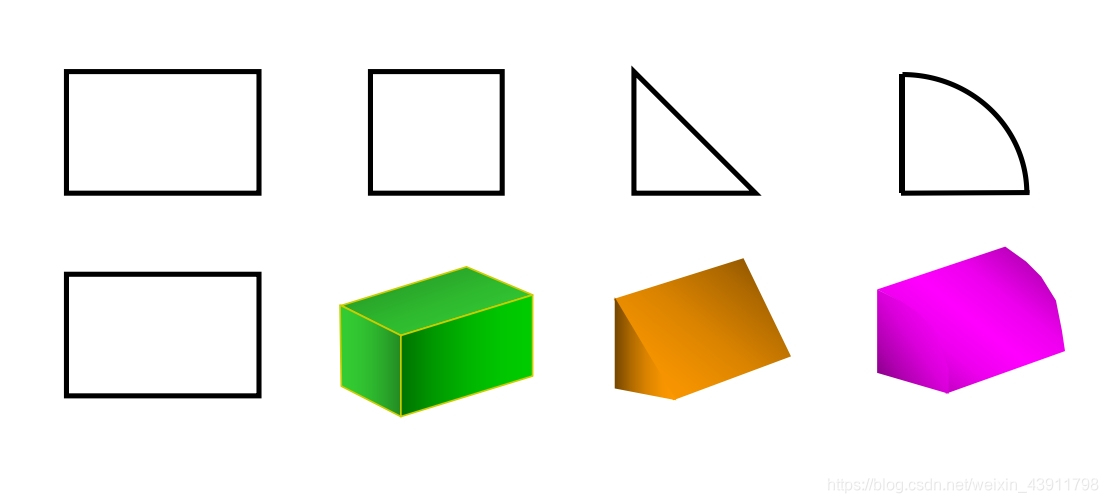

抓特征–找出反映物体特征较多的视图，在较短的时间里，对物体有个大概的了解。

2）分解形体对投影

分解形体–参照特征视图，分解形体。

对投影-利用“三等”关系，找出每一部分的三个投影，想象出它们的形状。

3）综合起来想整体

在看懂每部分形体的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想象出整体的形状。

4）线面分析攻难点

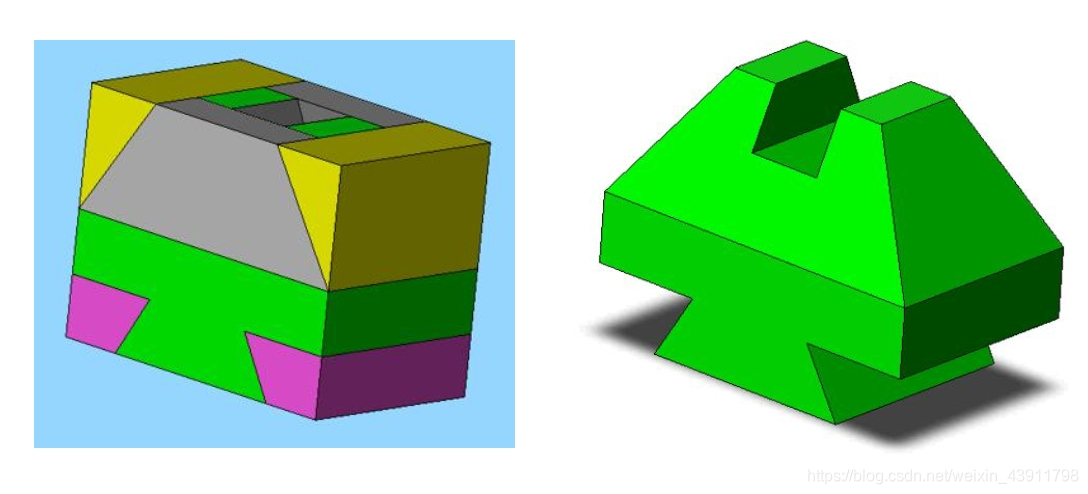

一些较复杂的组合体，特别是由切割体组成的形体，单用形体分析法还不够，需采用线面分析法。

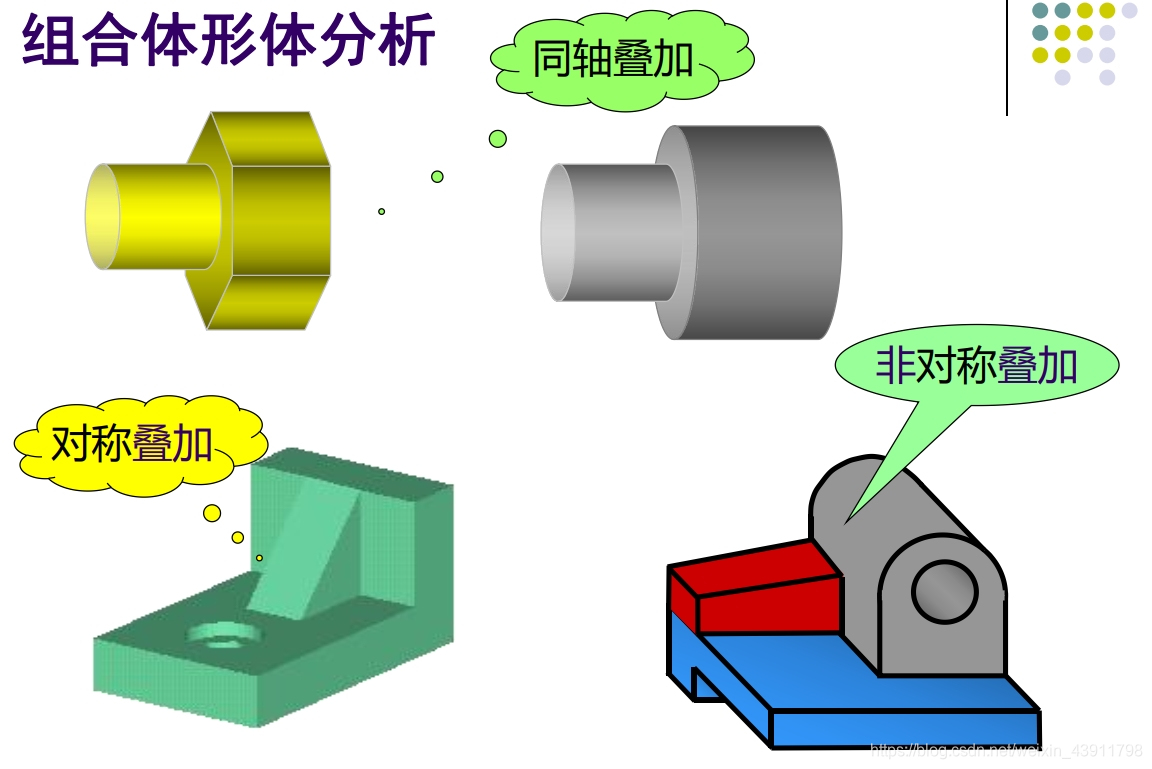

3.形体分析法

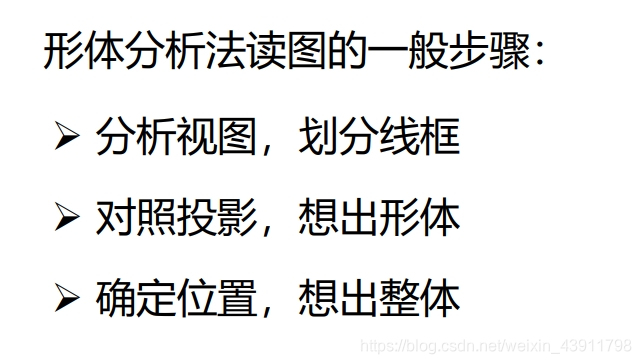

形体分析法是读组合体视图的基本方法。把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律.分别想象各形体的形状及相互连接方式，最后综合起来想出整体。

看图注意事项

要把几个视图联系起来进行分析

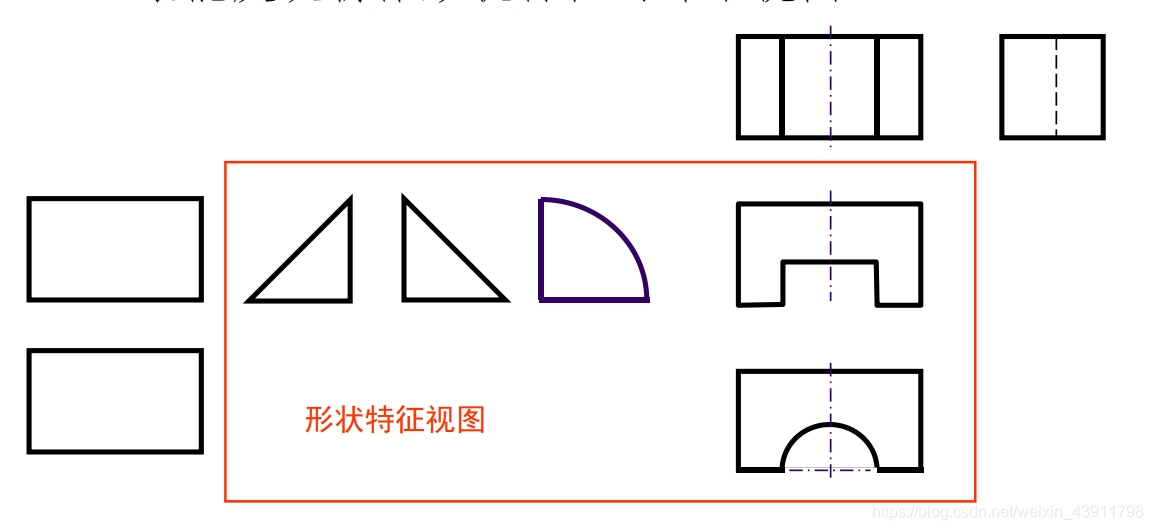

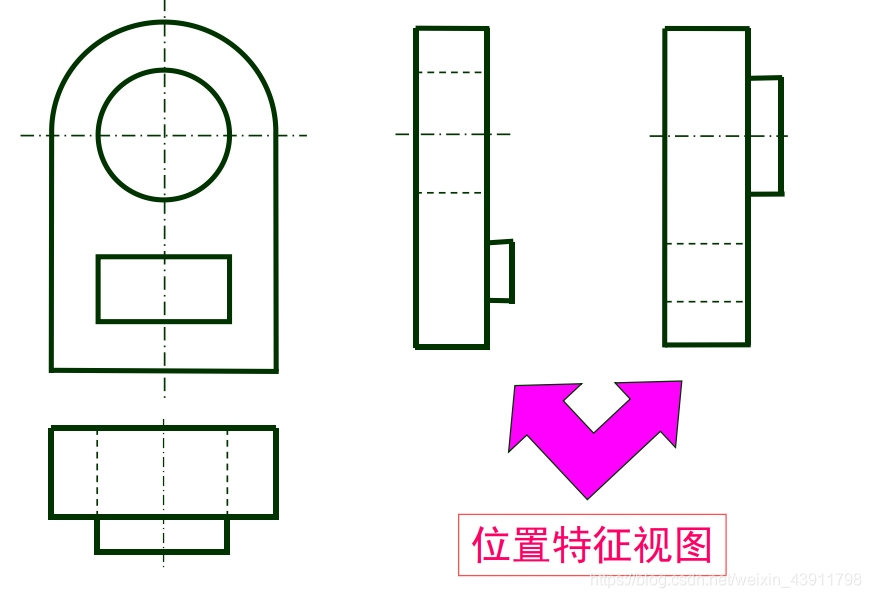

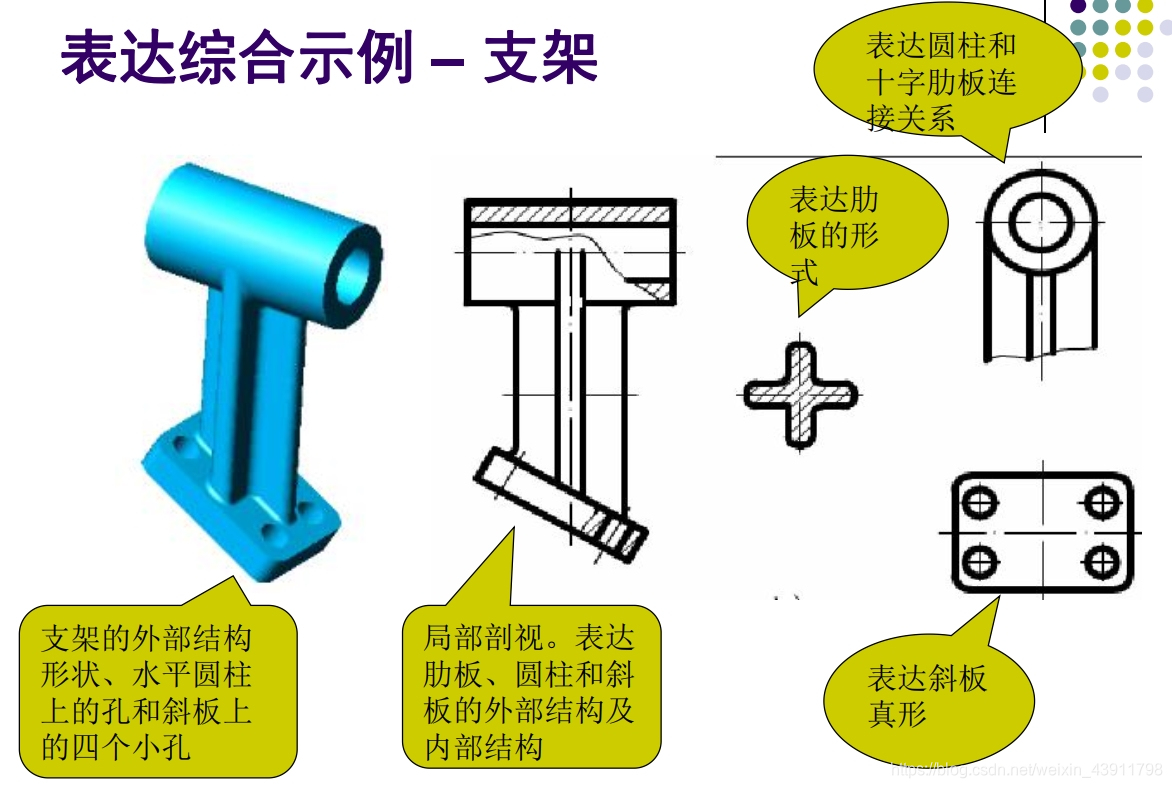

注意抓特征视图

——最能反映物体形状特征的那个视图。

——最能反映物体位置特征的那个视图。

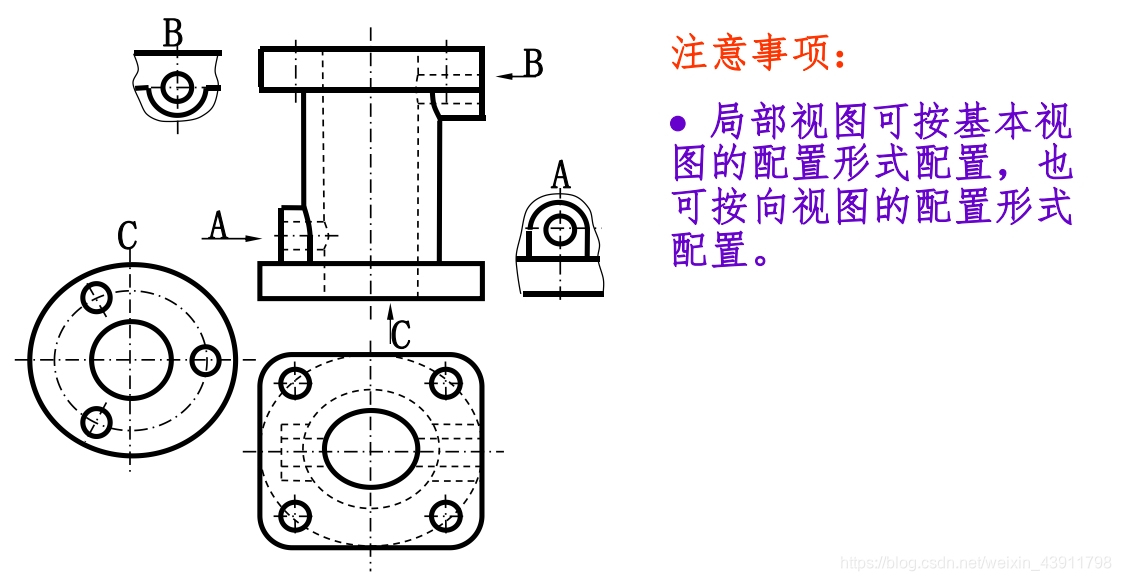

3.局部视图

局部视图是将物体的某一部分向基本投影面投射所得的视图。

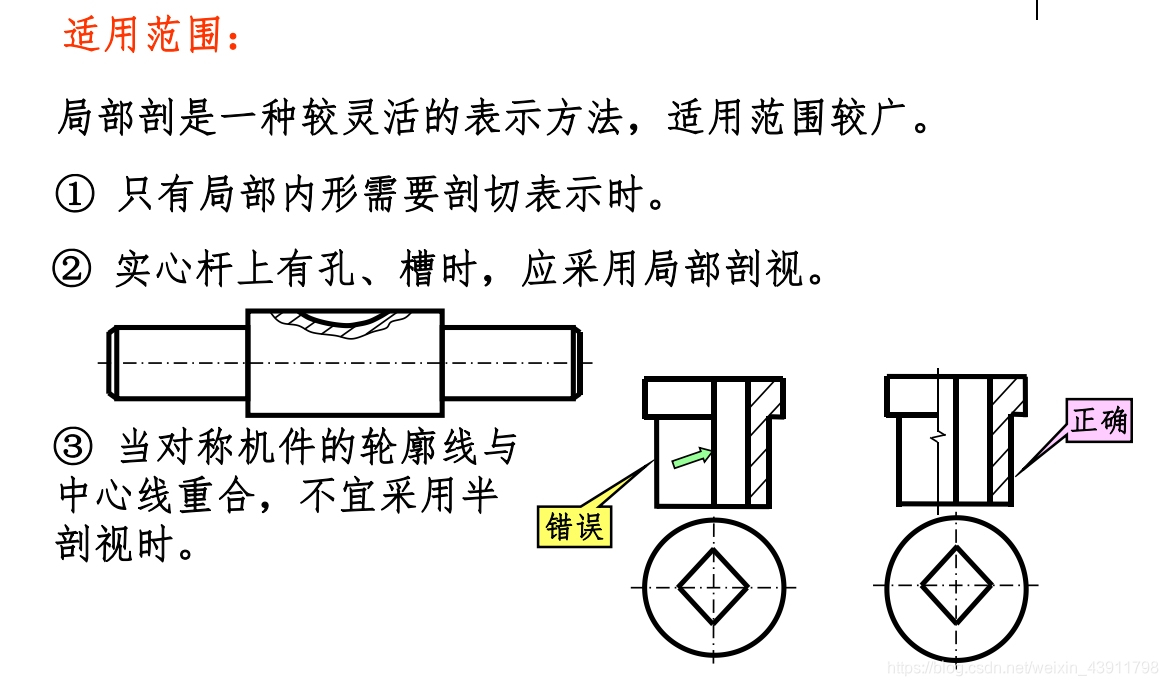

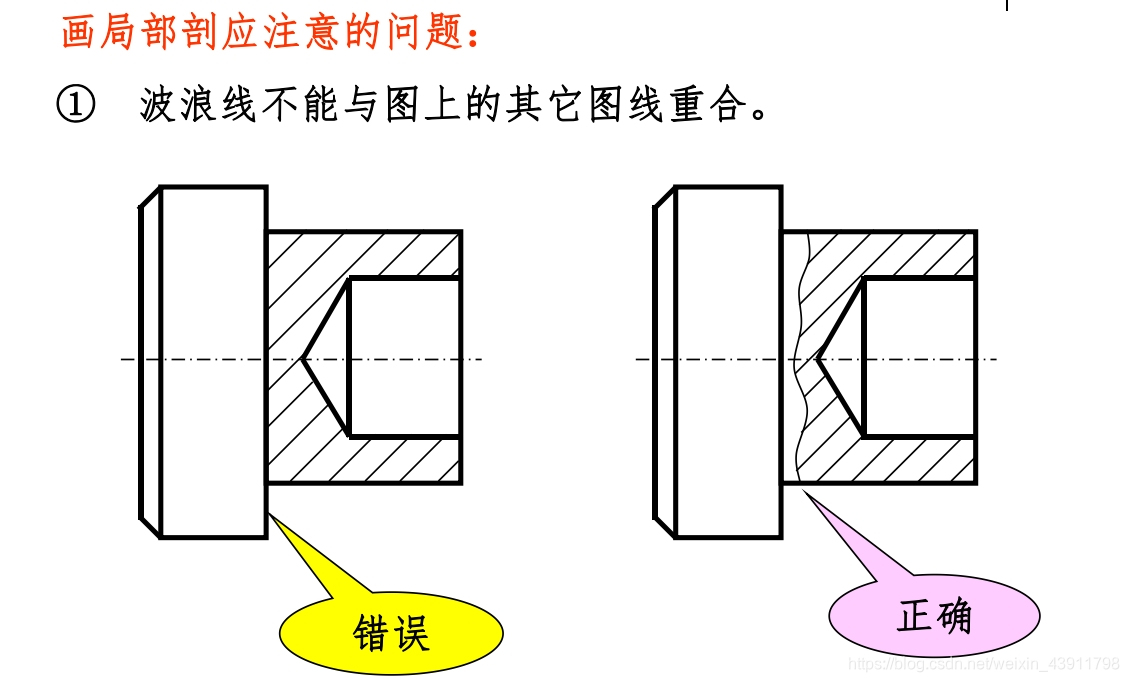

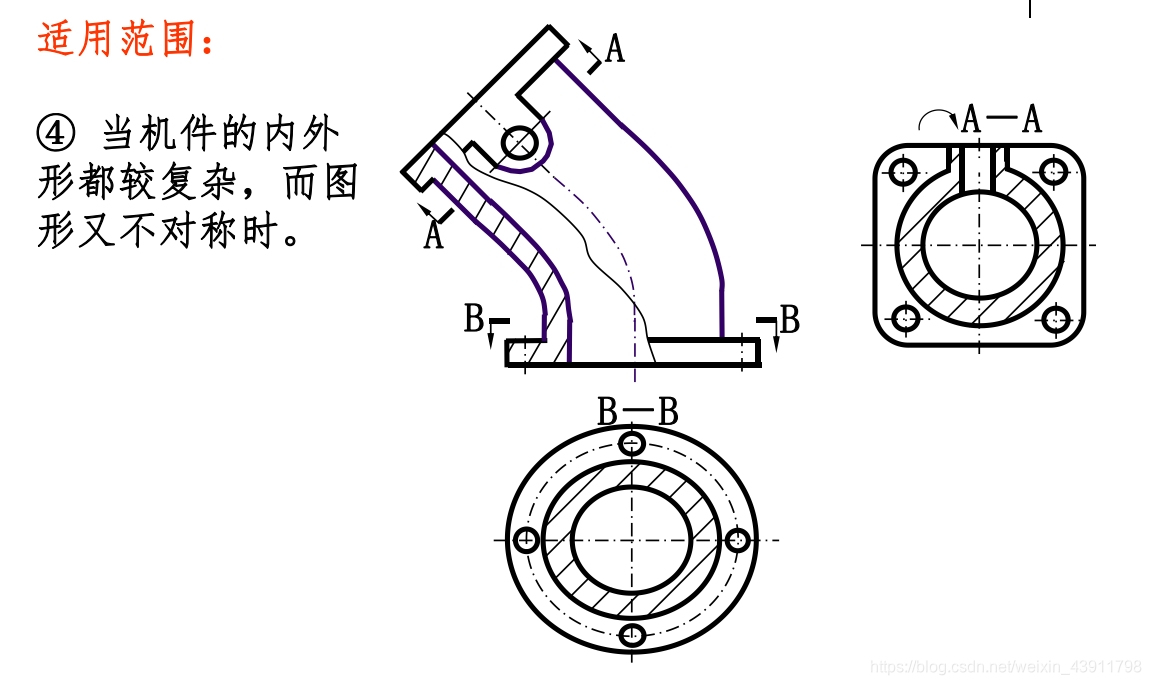

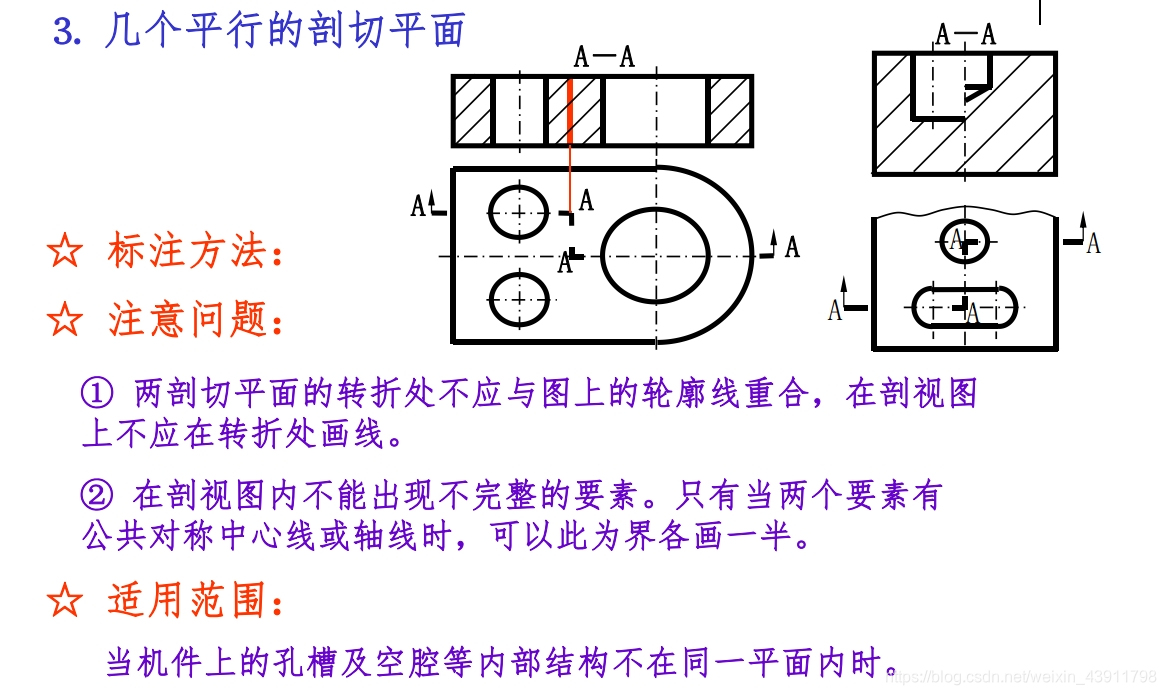

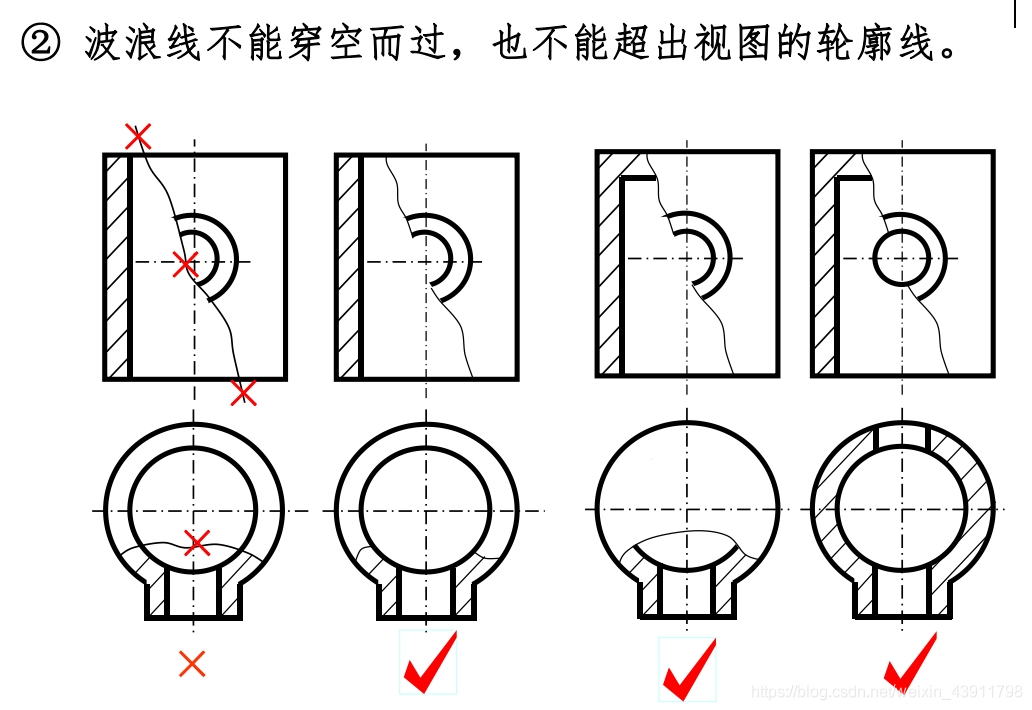

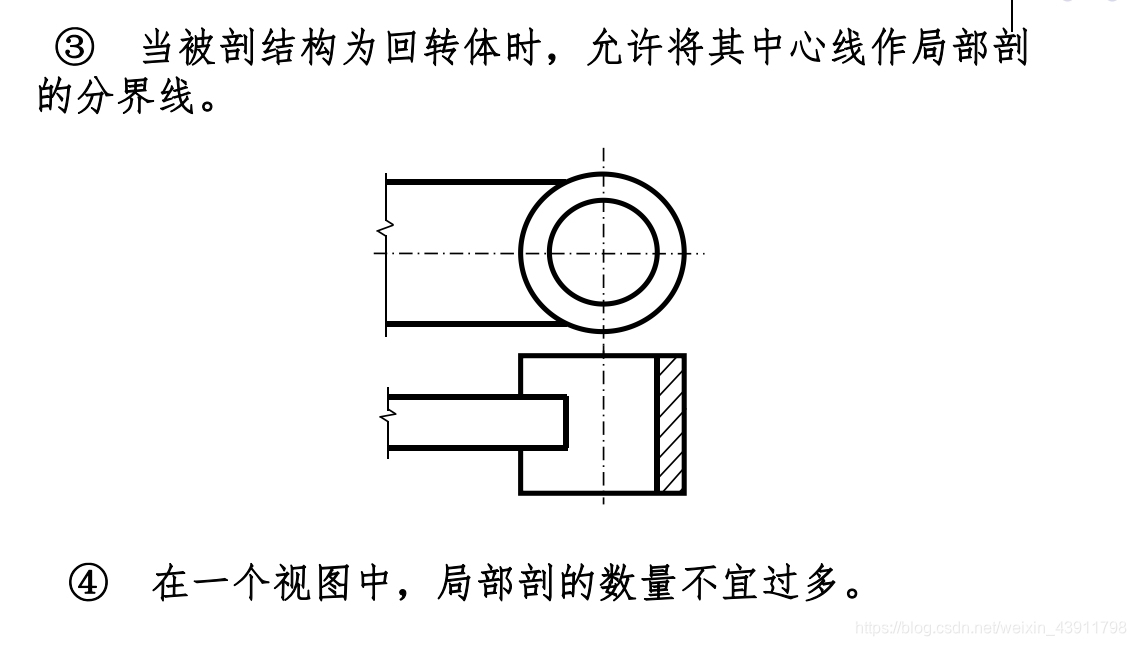

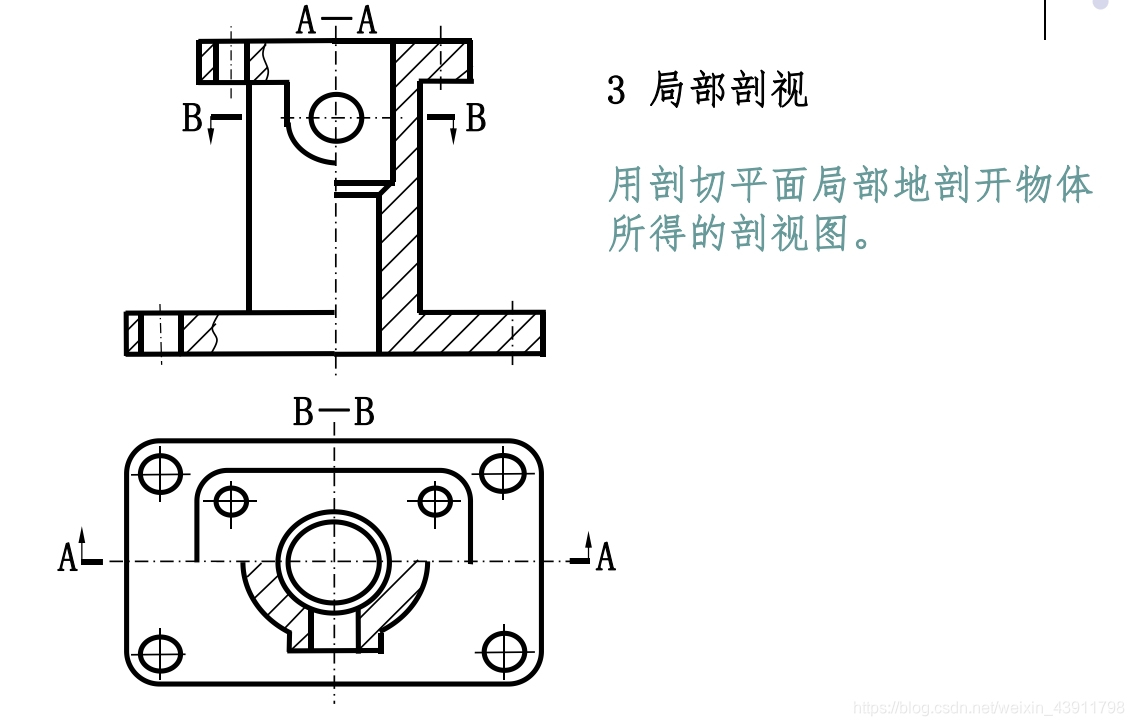

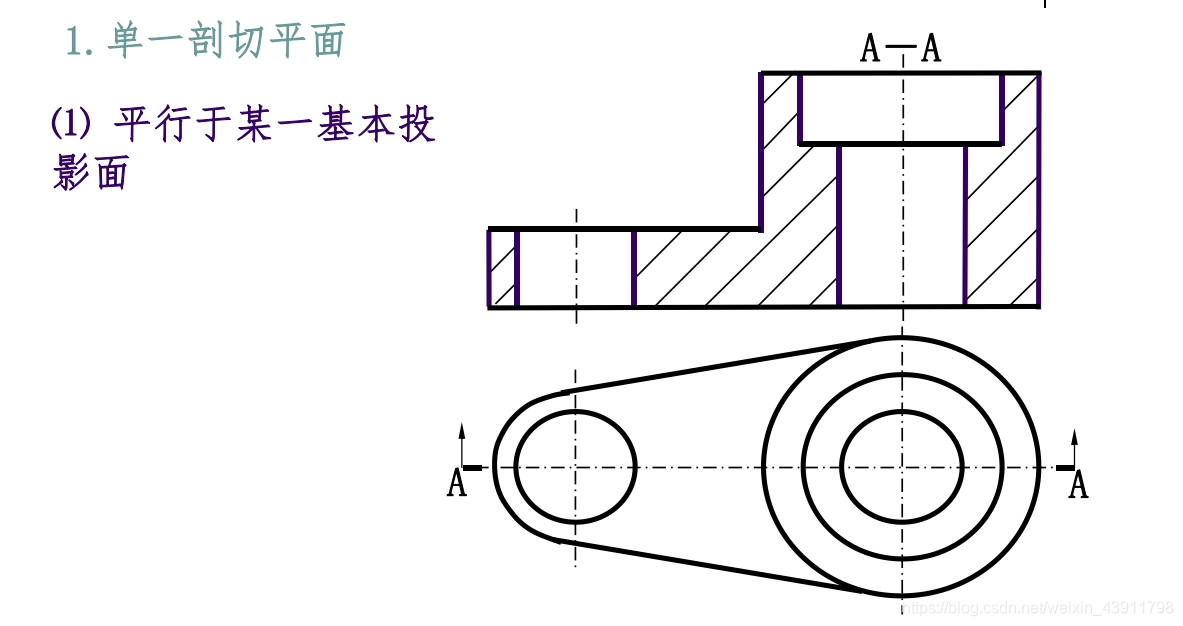

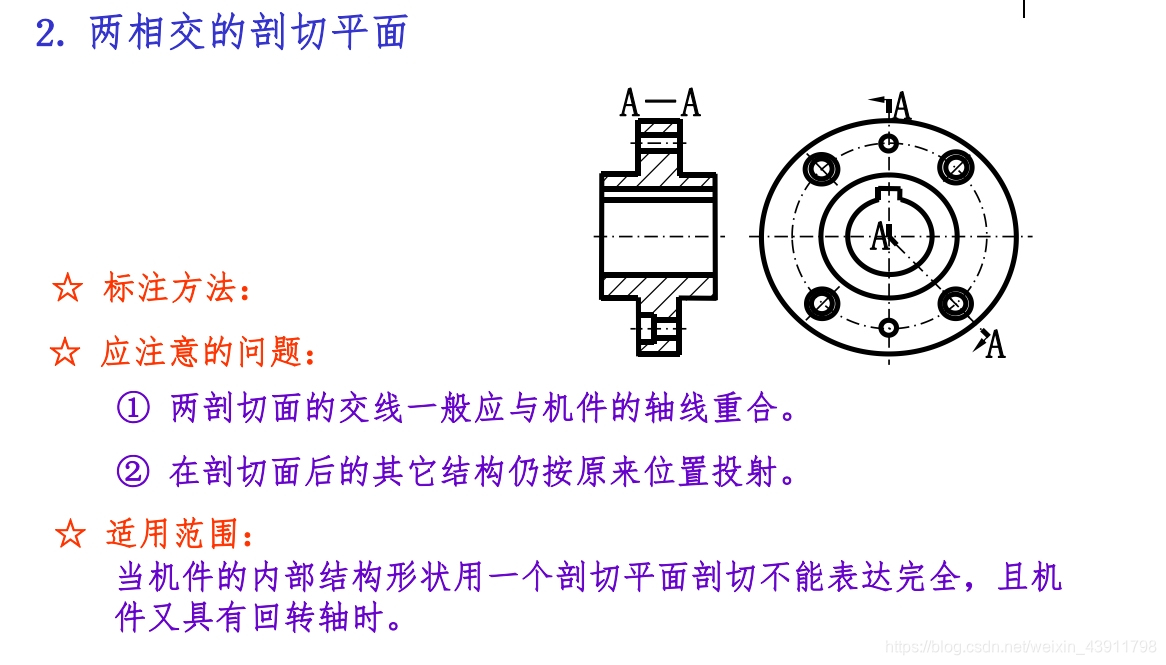

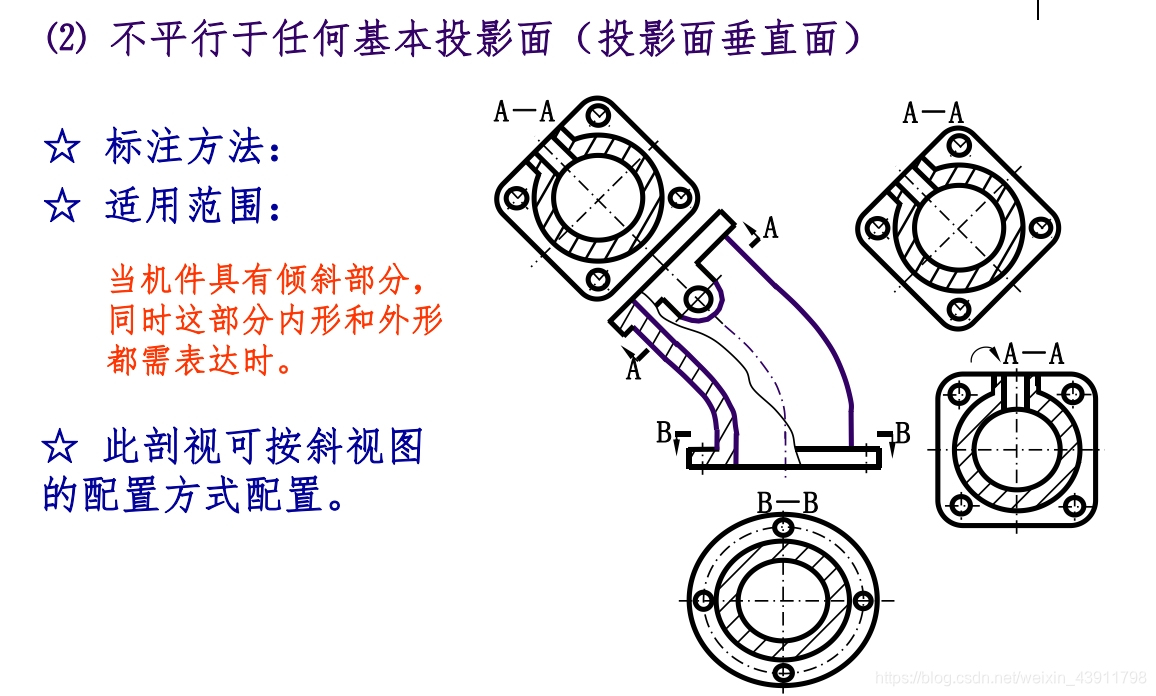

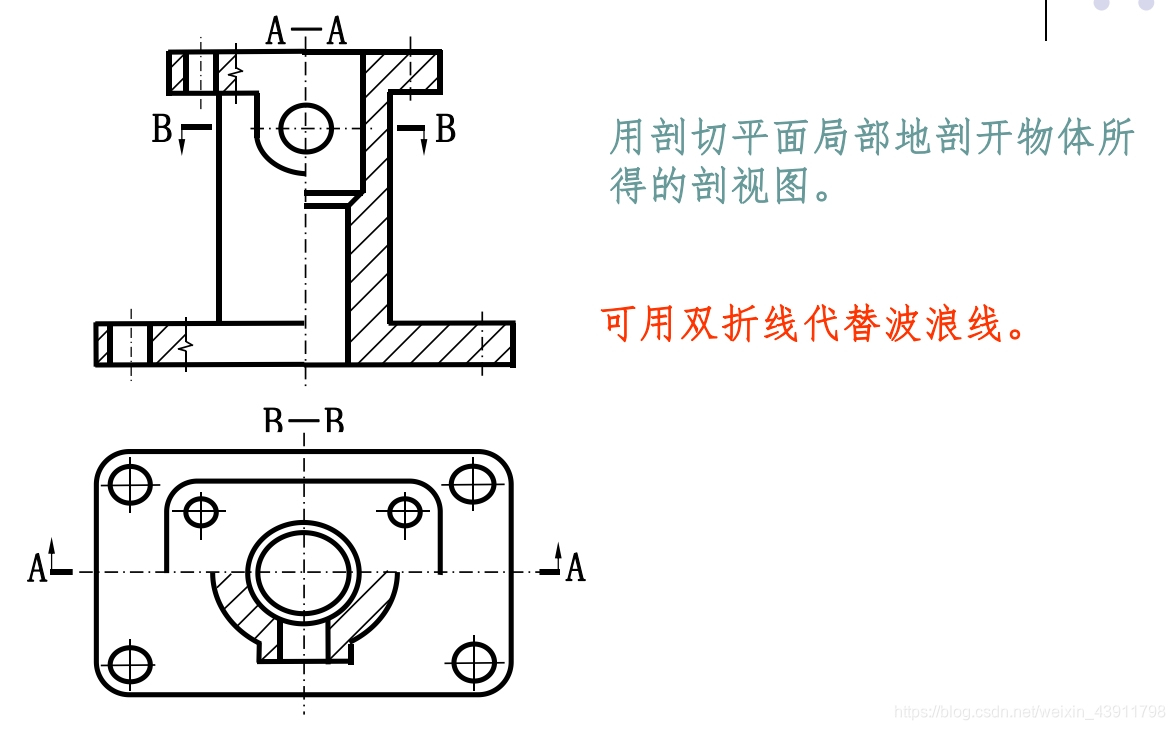

4.剖切平面的种类及适用条件

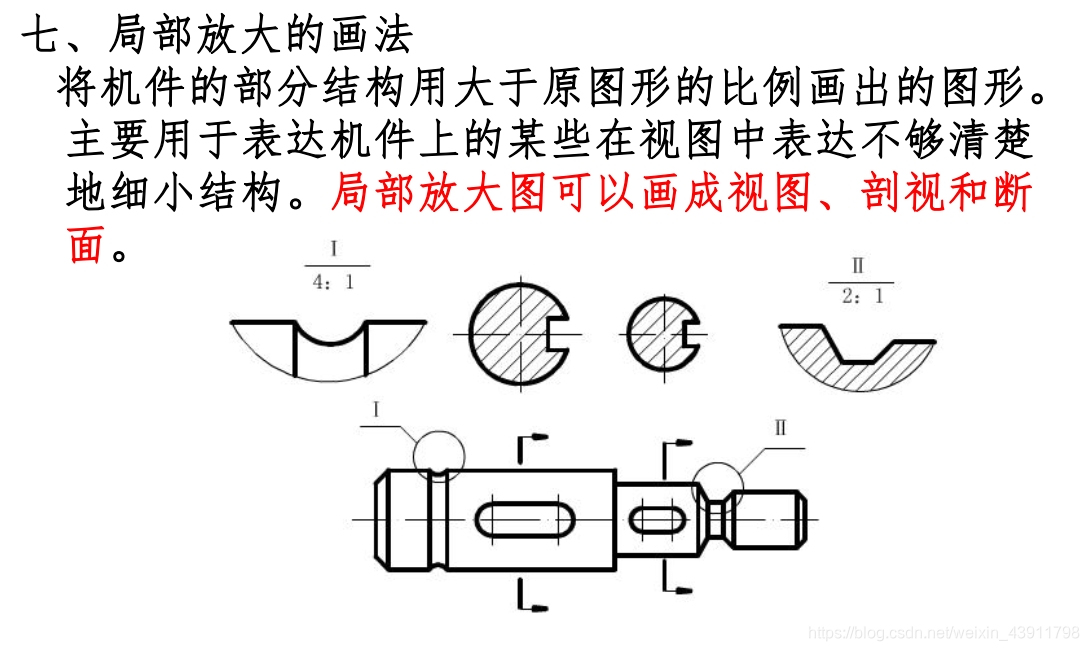

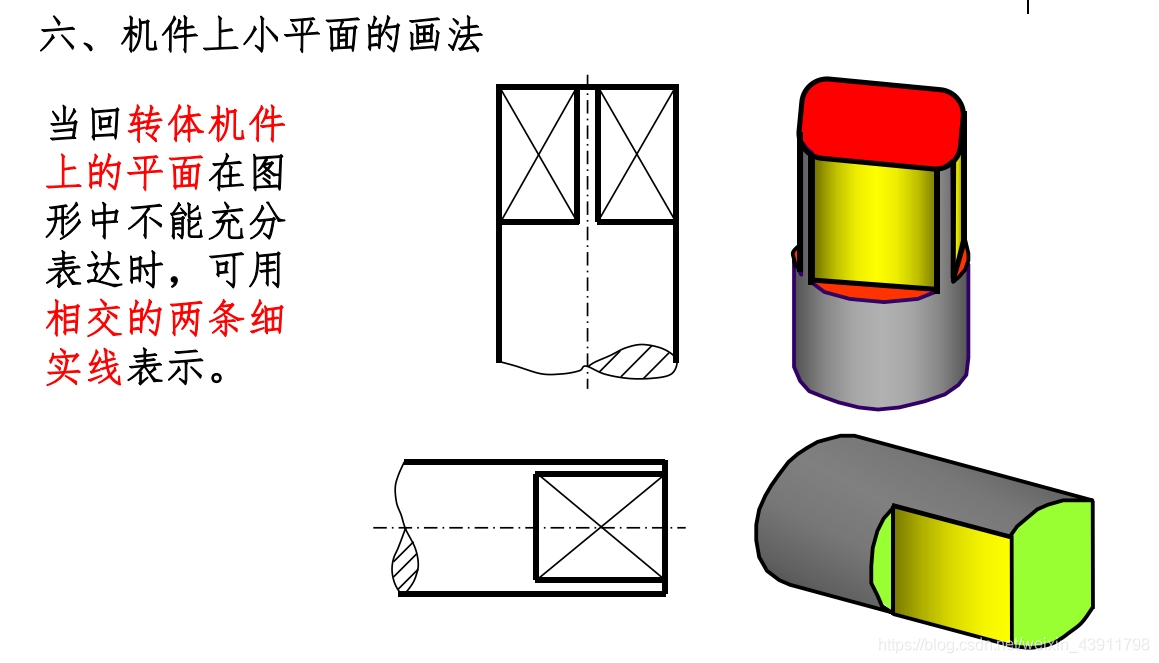

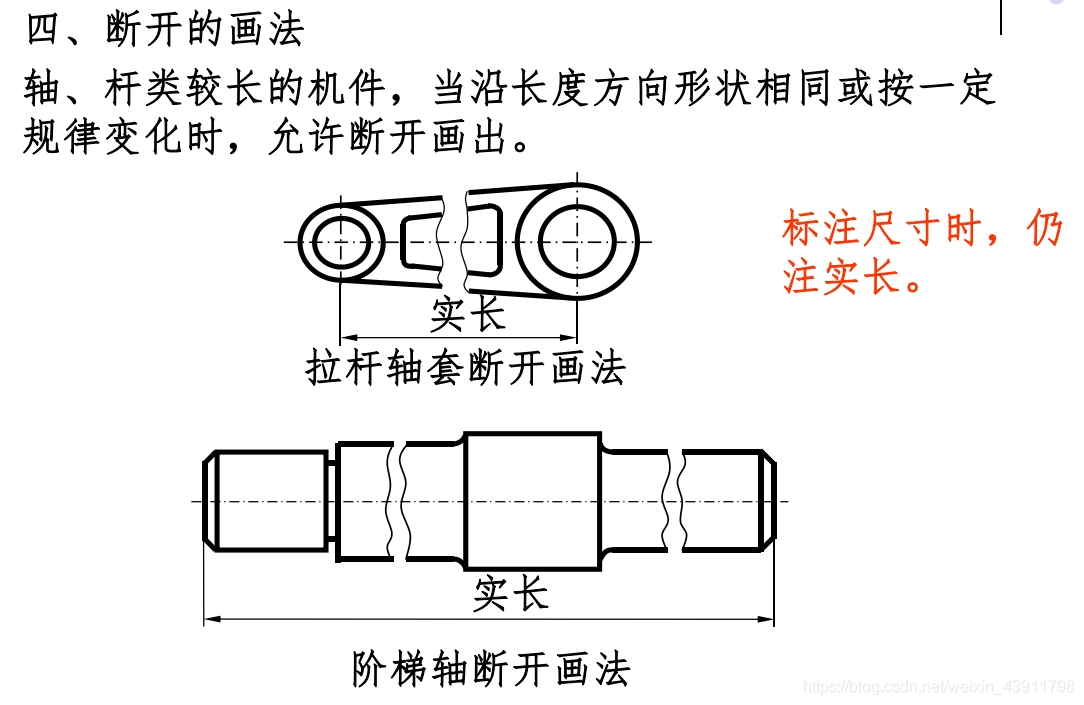

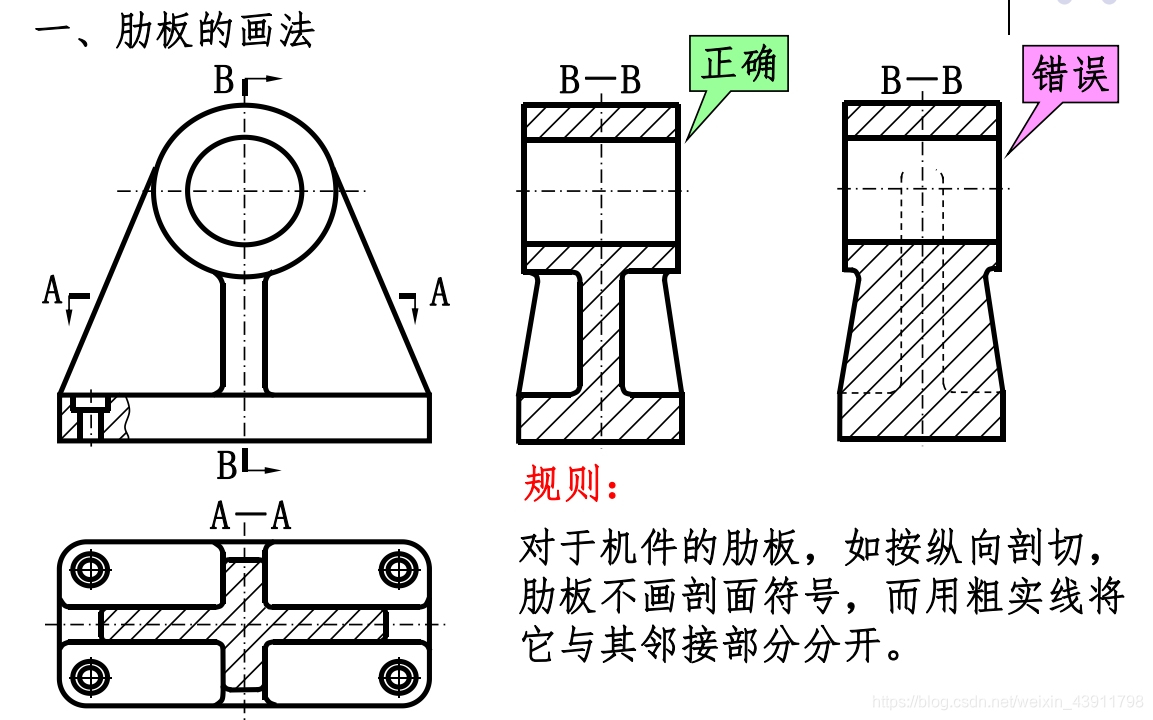

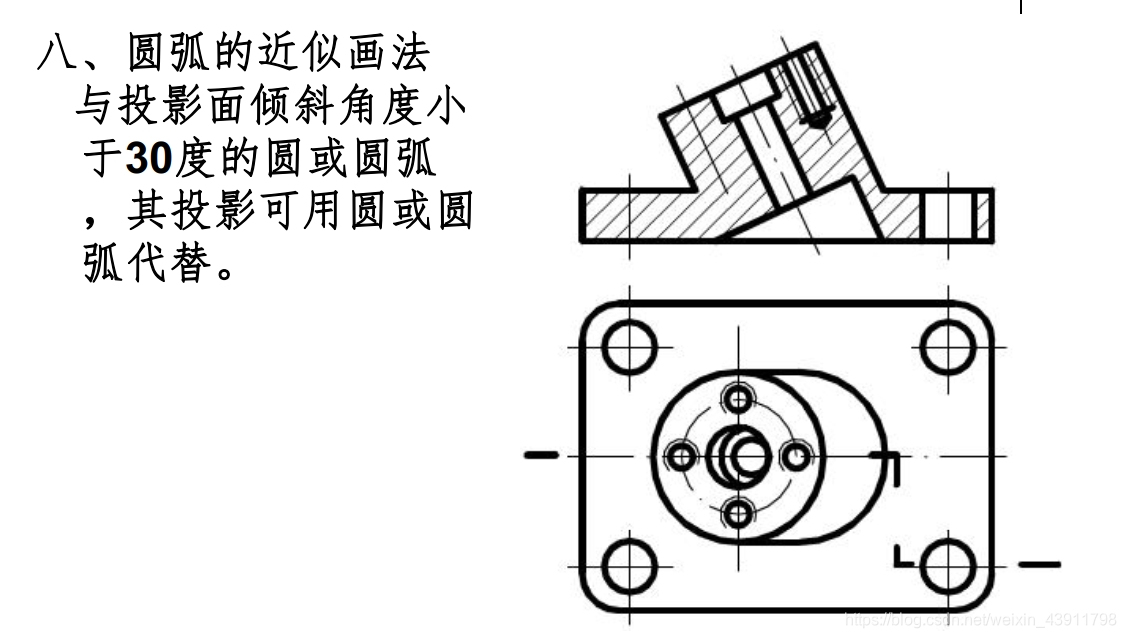

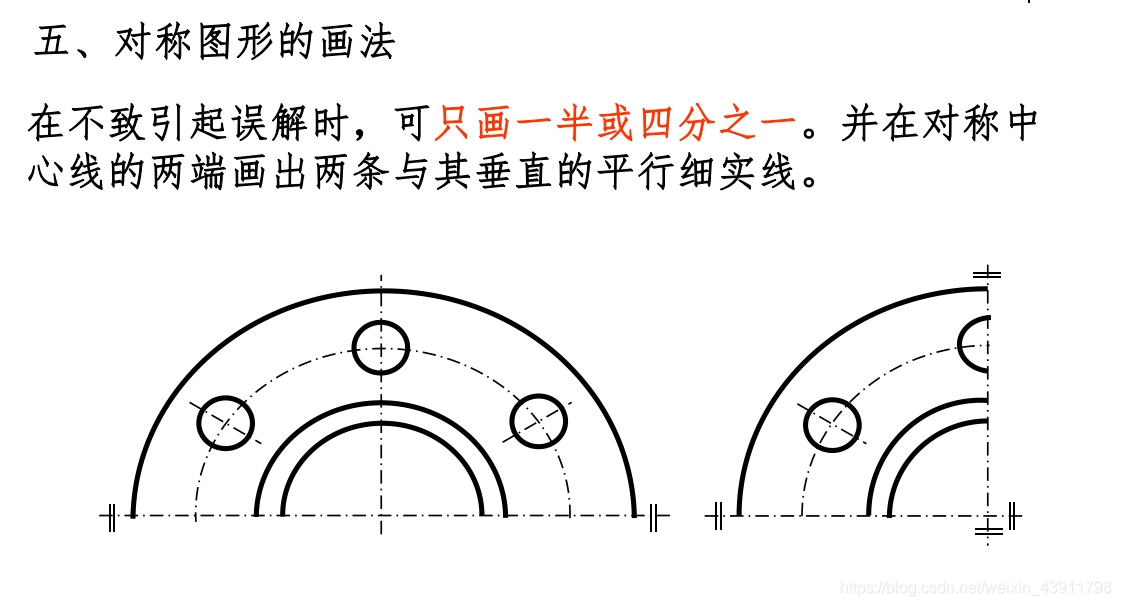

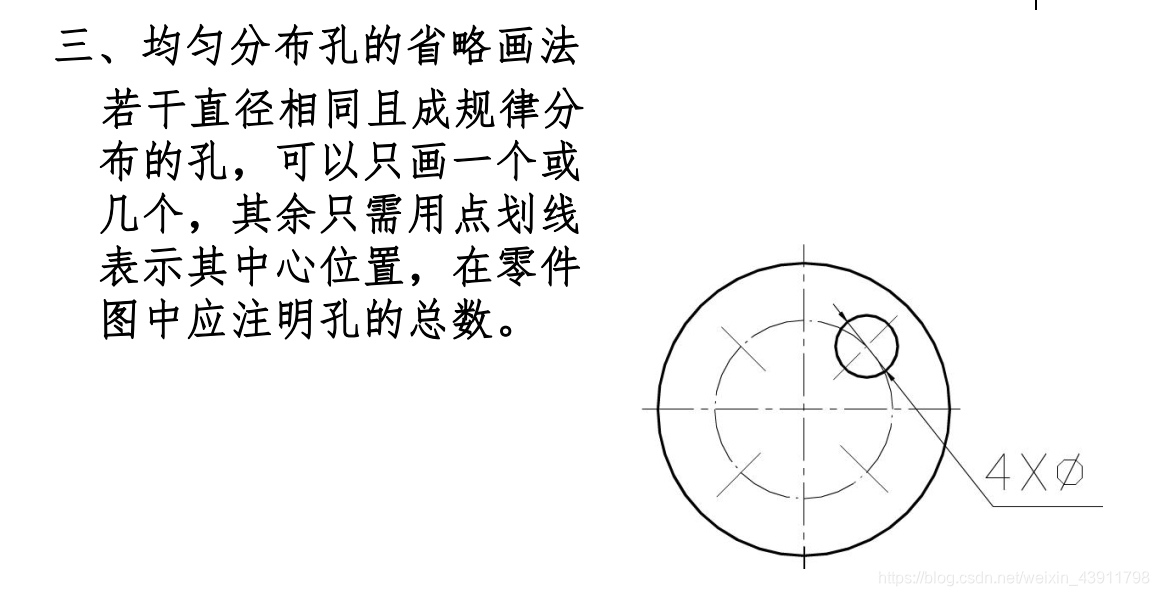

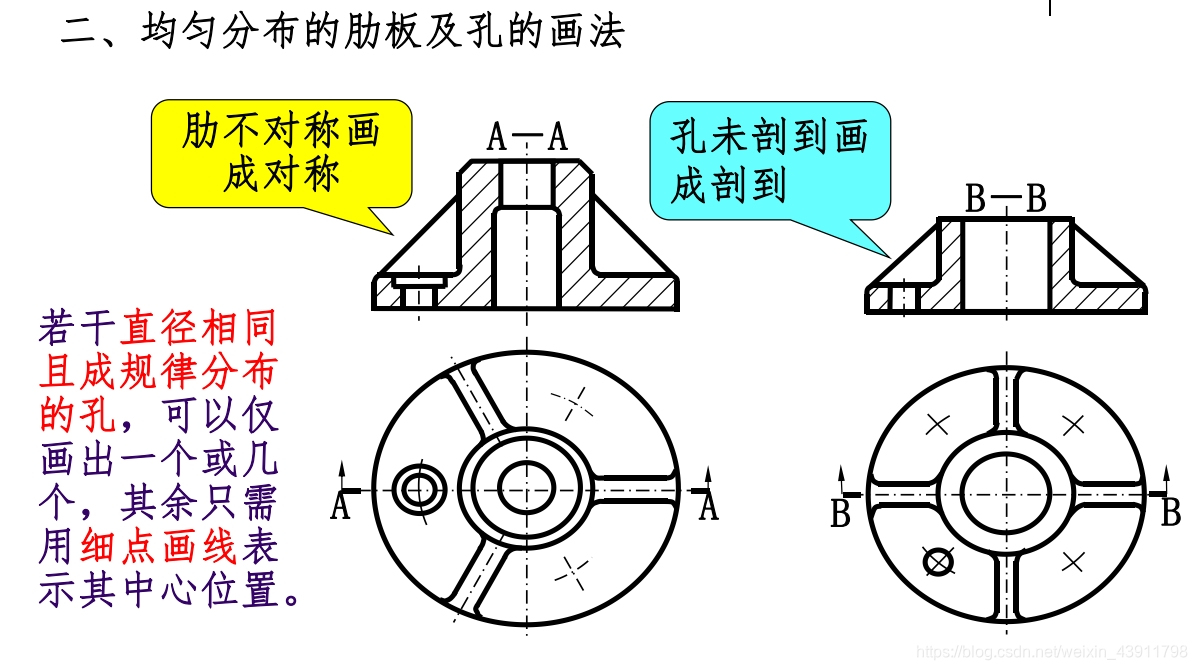

5.简化画法
