机械制图之工程图线型

线型

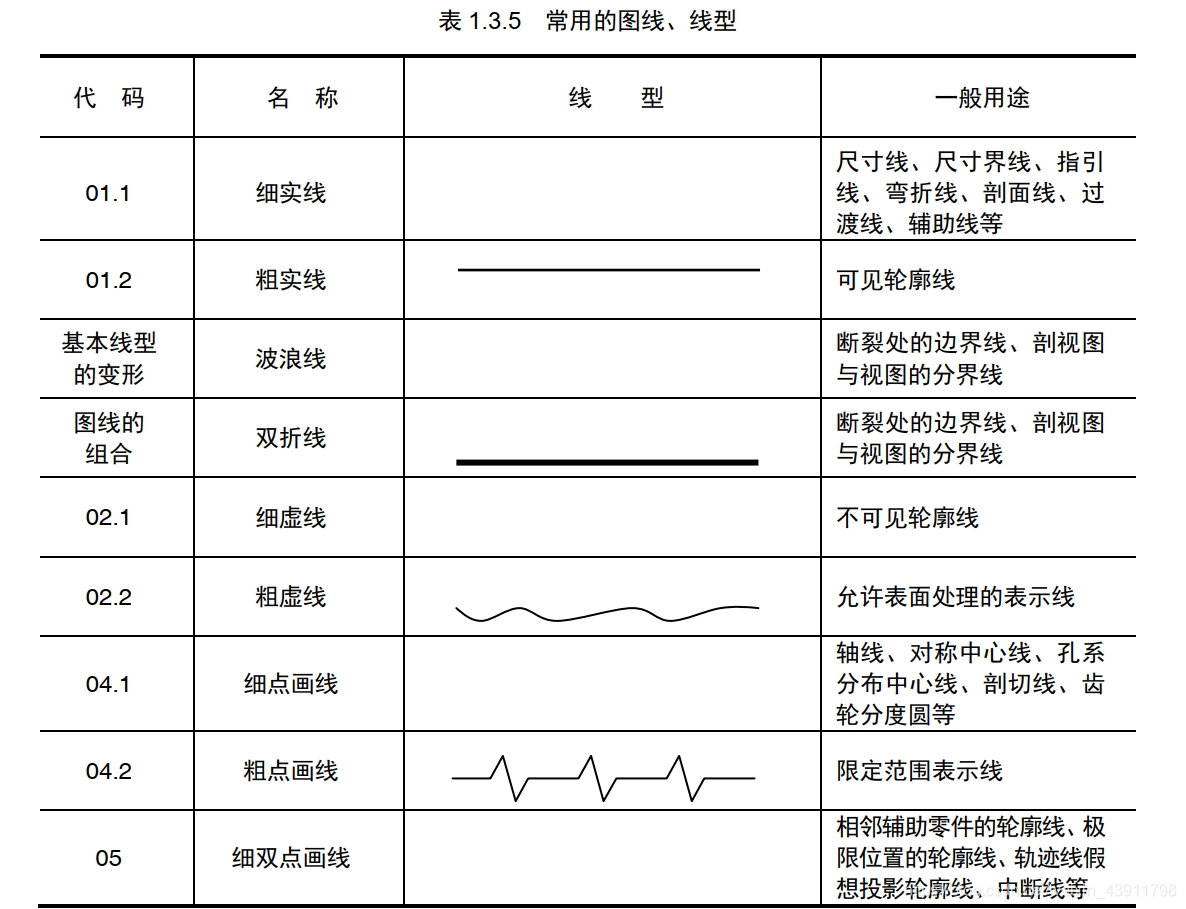

工程图是由各式各样的线条组成的。GB/T 17450-1998中规定了15种基本线型及多种基本线型的变形和图线的组合，其适用于机械、建筑、土木工程及电气等领域。在机械制图方面，常用线条的名称、线型、宽度及一般用途如表1.3.5所示。

制图所用线条大致分为粗线、中粗线与细线三种，其宽度比率为4：2：1，具体的线条宽度由图面类型和尺寸在下面给出的系数中选择（公式比为1：根号2）：0.13mm,0.18mm,0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。为了保证制图清晰易读，不推荐使用过细的线条，如0.13mm和0.18mm

绘制图线时，需要注意以下几点：

两条平行线间的最小间隙不应小于0.7mm.

点画线、双点画线、虚线以及实线之间彼此相交时应交于画线处，不应留有空隙。

在同一处绘制图线有重合时，应按以下优先顺序只绘制一种：可见轮廓线、不可见轮廓线、对称中心线、尺寸界线等。

在绘制较小图形时，如果绘制点画线有困难，可用细实线代替。
