AC-DMIS 5.3 测头模型装配

1.自定义测针：设置使用的测针和测针加长杆的参数。

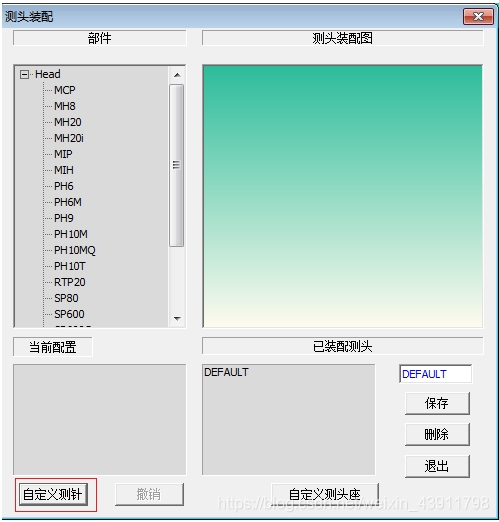

在测头装配对话框中点击“自定义测针”按钮，如（图1）所示：

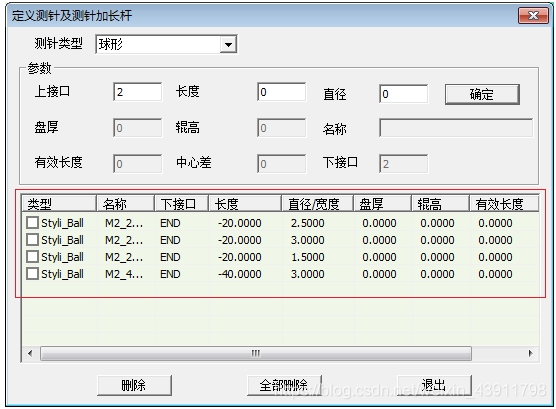

弹出自定义测针及测针加长杆对话框列表。如（图2）所示:

注意：如果在该列表中存在长度、直径等信息符合要装配的测针参数，则可以不进行新的定义；否则就必须重新定义符合要求的测针或测针加长杆。

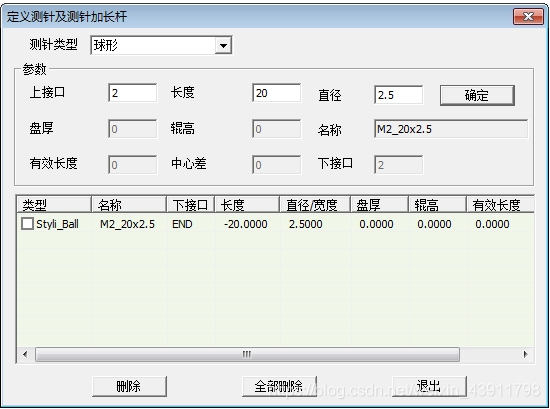

建立新的测针或测针加长杆的方法。如（图3）所示：

1)首先在“测针类型”右边的下拉列表框中选择需要添加的测针类型，如图

所示，包含了常用的测针类型。

2）然后在“参数”栏中设置测针的相关参数，可设置需要的测针类型（因为测针类型及长度不同，装配也就不同），上接口(外螺纹）的默认值为“2”，如需要“3”时，可手动修改，设置完毕后，

点击“确定”按钮即可将该测针添加到测针列表中；测针名称根据设置的参数由系统来自动命名。本例中添加了一个上接口（外螺纹）为M2,长度为20mm,直径为2.5mm，名为M2_20x2.5的球形测针。

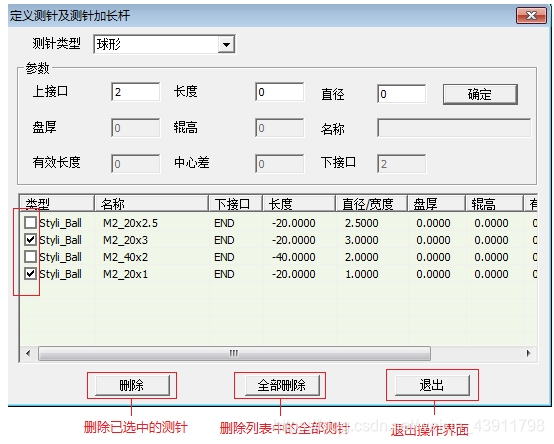

删除已添加测针的方法。如(图4)所示：

3）若要删除测针列表中的某一个测针，先在测针列表左边框中勾选要删除的测针，再点击“删除”按钮即可。

4）若要删除测针列表栏内的所有测针，则点击“全部删除”按钮即可。　

5)在“定义测针及测针加长杆”对话框中设置好需要的测针或测针加长杆后，点击“退出”按钮即可退出“定义测针及测针加长杆”操作界面。

相关参数：

上接口：装配时与上一级部件相连接的外螺纹直径。

长度：测针或测针加长杆的长度。

直径：球形测针和蘑菇形测针表示测球直径；

盘形测针表示圆盘直径；

锥形测针表示圆锥尖端球或圆面的直径；

球头柱形表示前端球的直径；

平头柱形和测针加长杆表示圆柱的直径；

     测针转接件表示外圆柱的直径。

宽度：星形中心架表示外边的宽度。

盘厚：表示盘形测针的圆盘厚度。

辊高：表示盘形测针上辊的高度。

名称：测针名称（系统自动生成 ）

有效长度：表示柱形测针的有效长度。

中心差：星形中心座外螺纹底部到侧边安装测针螺纹孔中心的偏差；如（图5）所示：

下接口：表示测针转接件与下一级部件相连接的内螺纹直径。

2.定义测头座：如果安装的测头座名称在部件栏中没有，可以使用此功能设置测头座的参数添加到部件栏中。

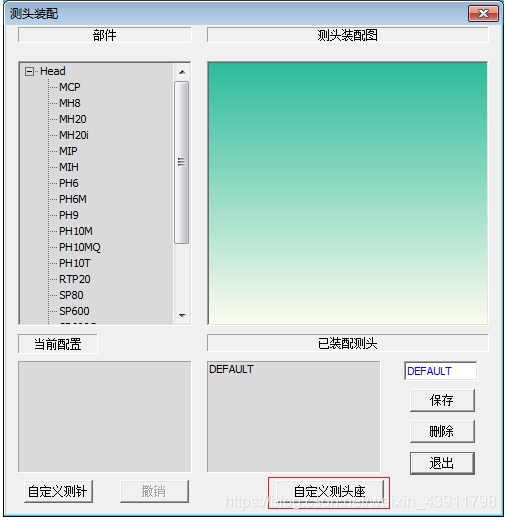

在测头装配对话框中点击“定义测头座”按钮。如(图6)所示，

弹出操作界面。如（图7）所示:

名称：测头座的名称。

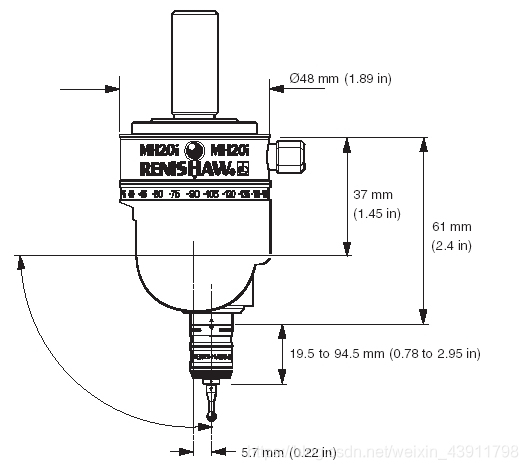

长度：测头座总长，MH20i手动双旋转测头座为61mm。如（图8）所示：

直径：测头座上端到旋转中心的长度，如（图8）所示MH20i测头座为37mm。

接口：测头座连接下一级部件的接口类型。从下拉菜单选择，如

所示。

偏置：测头座位于初始位置（AB角均为0）时B角的旋转轴线与测头安装轴线之间的距离，MH20i测头座为5.7mm。如（图8）所示：

自动旋转：选择后为自动旋转测头座。不选择为手动旋转测头座。

确定：将设置好参数的测头座添加到列表栏中。

删除：删除列表栏中选中的自定义测头座。

全部删除：删除列表栏中所有的自定义测头座。

退出：退出自定义测头座界面。

操作：

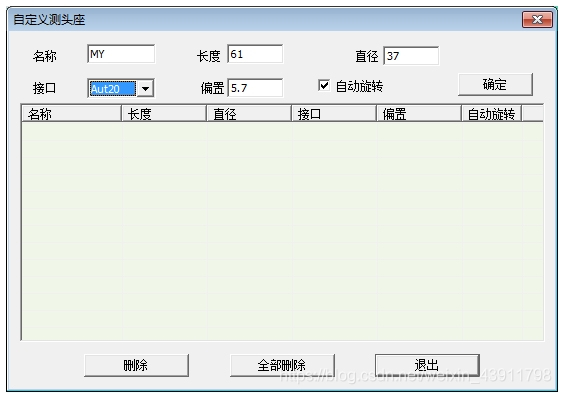

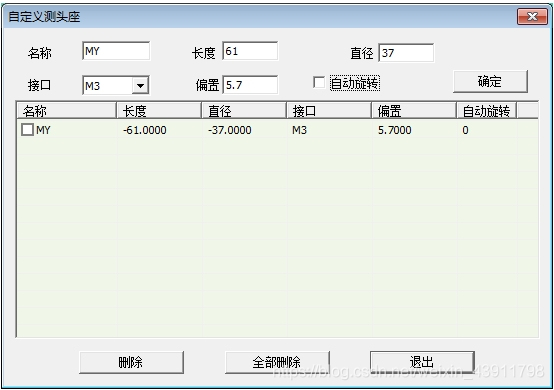

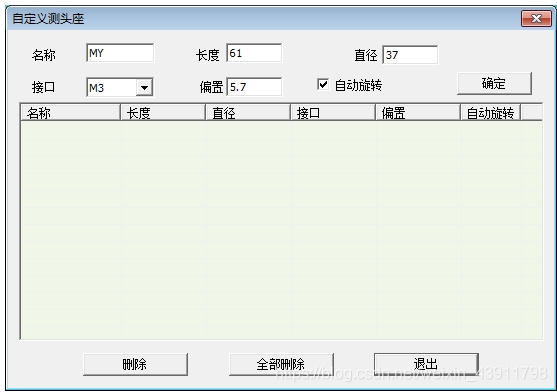

a.输入测头座名称或使用默认名称，设置所有参数。如（图9）所示：

b.点击“确定”按钮，测头座自动添加到列表栏中如（图10）所示：

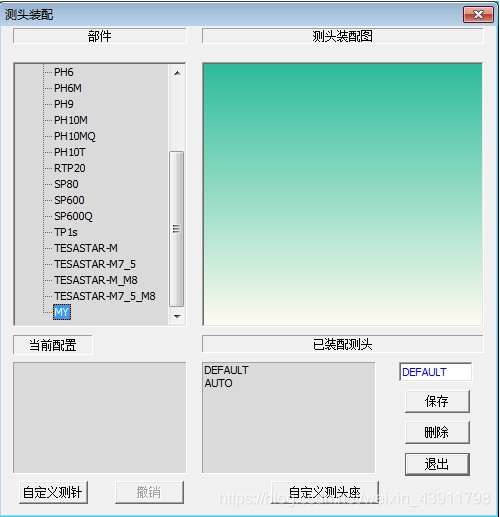

c.点击“退出”按钮，退出界面。自定义的测头座名称显示在测头装配界面的部件中。如（图11）所示。

　3.装配过程：

测头装配的顺序是从测头座开始，到测针结束依次进行的。

部件名称列表中显示的是当前部件装配层的可选部件项。

当选择某一项且添加到装配图中后，部件名称列表中的部件将自动更新到下一层可装配的所有部件项中，直到装配完毕。

a.选择部件

在“部件”树形列表中双击“某部件”名称,则“当前配置”列表将显示选中的部件名称，同时在“测头装配图”窗口内将显示全部所选部件的装配图形。

在“部件”树形列表中双击PH10M:　如(图12)所示：

“当前配置”列表将显示选中的测头座名称——PH10M，同时在“测头装配图”窗口内显示PH10M测头座的三维图形。如（图13）所示：

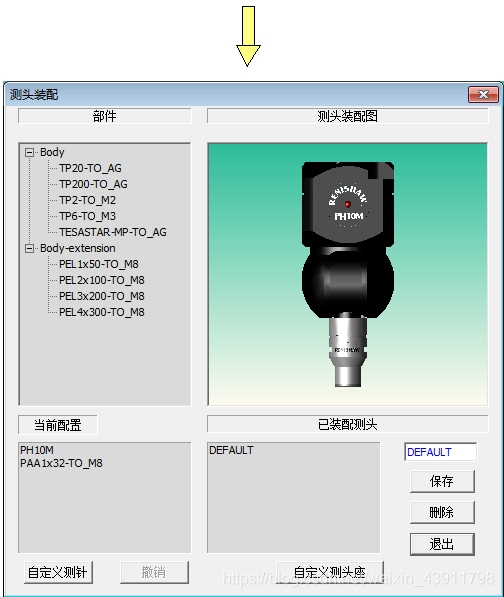

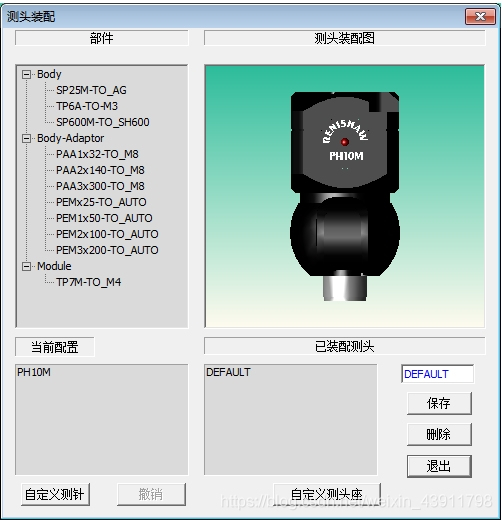

用同样的方法将PAA1装配到PH10M测头座上，如(图14)所示：

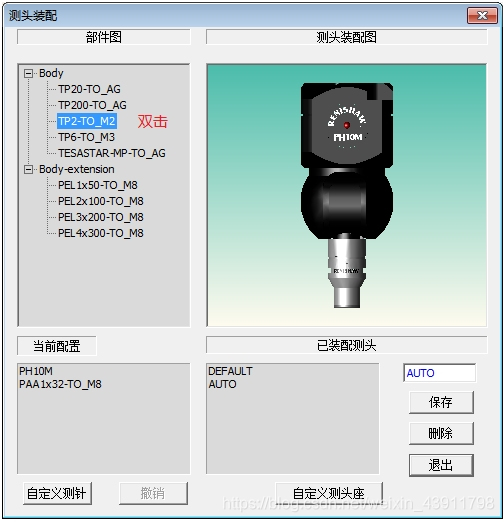

用同样的方法将TP2-TO_M2装配到PAA1上。如(图15)所示：

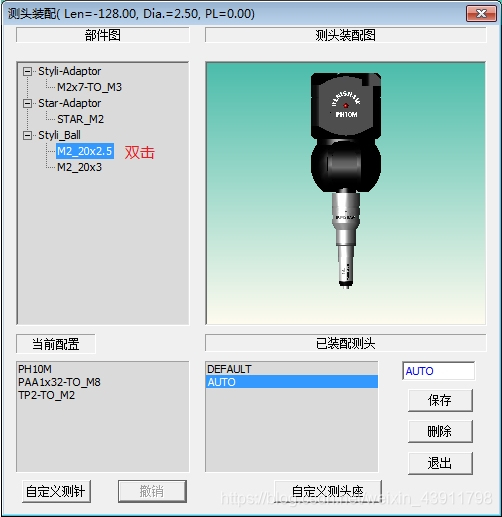

TP2-TO_M2装配好后效果。用同样的方法将测针M2_20x2.5安装到TP2-TO_M2上。如(图16)所示：

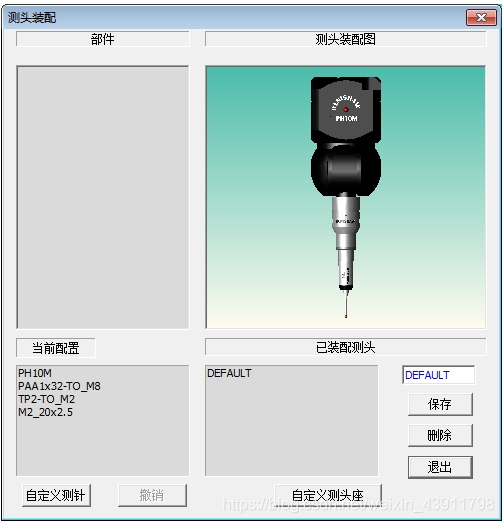

整个测头装配完成后效果。如(图17)所示:

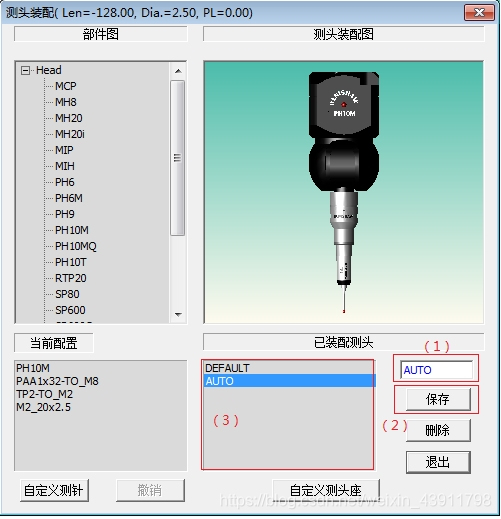

b.命名并保存。如(图18)所示：

(1)装配完毕后，在“保存”按钮上方的编辑框内输入要保存的测头的名称，注意：编辑框内首字母必须是输入英文字母，如“L30-2”

(2)点击“保存”按钮；

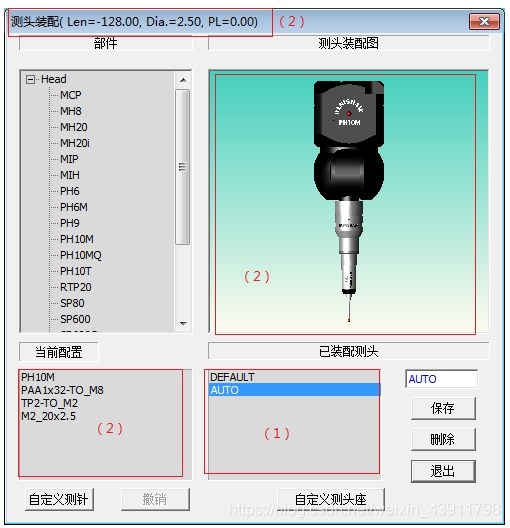

(3)“已装配测头”列表框中将自动添加此次装配好的测头名称。

c.再次装配

测头装配完毕并保存后，若想再次进行其他测头装配，可重复前述步骤。

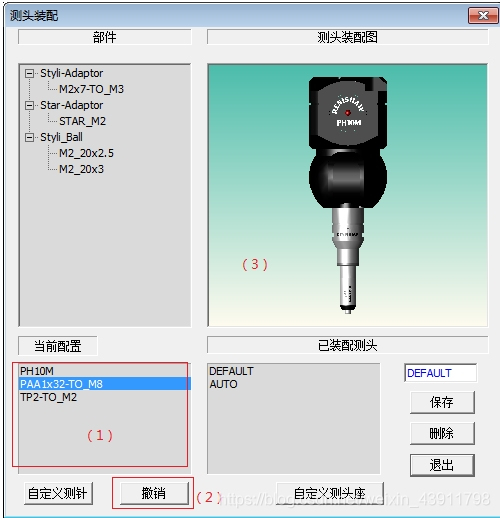

d.拆除已装配的部件 。如(图19)所示：

(1)在“当前配置”列表中选中需要删除的部件名称；

(2)单击“撤消”按钮；

(3)“测头装配图”窗口内显示需要删除的部件及其以下装配的部件都被删除，同时“当前配置”列表中将自动更新。

e.删除已装配的测头文件
(1)在“已装配文件名称列表”中选中要删除的测头名称，确认无误后，点击“删除”按钮。如(图20)所示：

(2)在弹出“是否删除”对话框，点击“是”按钮，即可删除所选择的测头。如（图21）所示：

注意：

A：在进行第一次测头装配时，必须先装配一个名为DEFAULT的测头装配文件并进行校正。保证该测头配置文件存在后，才可以再进行其它装配操作。

B：再进行其它测头装配时，测头装配文件名称“首字母必须是英文字母”才可以保存，否则自动弹出“提示信息”。如（图23）所示：

4.星型测针装配

对于星形测针装配时要求1，3号针和机器坐标系Y轴近似平行；2，4号针和机器坐标系X轴近似平行；如（图24）所示：

说明: 1.如果星形测针中心架和测针连接中有测针加长杆，则在定义测针长度时将加长杆长度直接加入到测针长度中，即测针长度等于加长杆长度和其自身长度之和。在中心架之后装配测针时

不用选择加长杆直接选择测针即可。

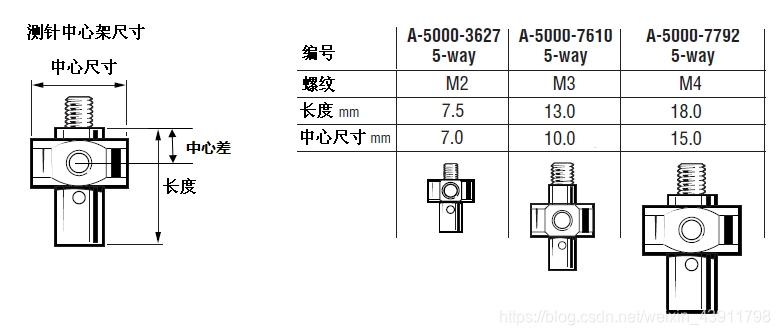

2.如果使用的是固定式星形测针，将其按照使用中心架装配。在输入测针长度时参考测针中心架尺寸（图25）计算其测针长度值。

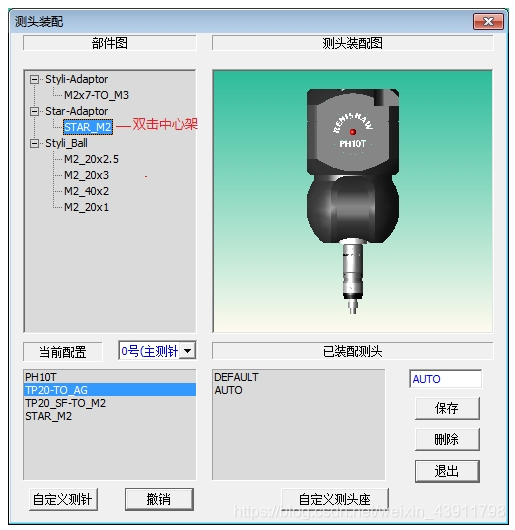

测力模块以上装配过程可参考球形测针装配，接下来必须先装配星形测针中心架。如（图26）所示:

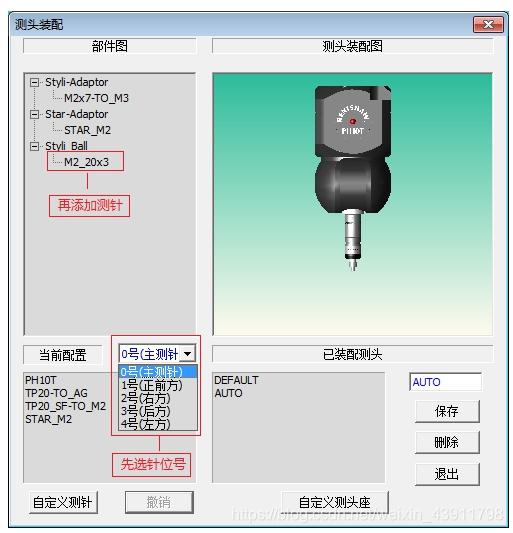

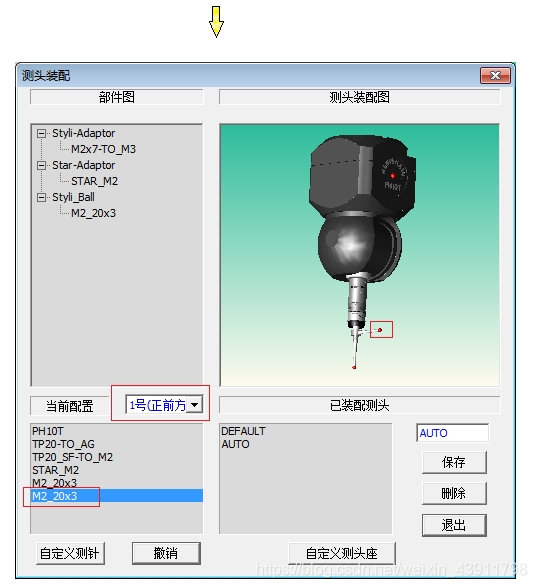

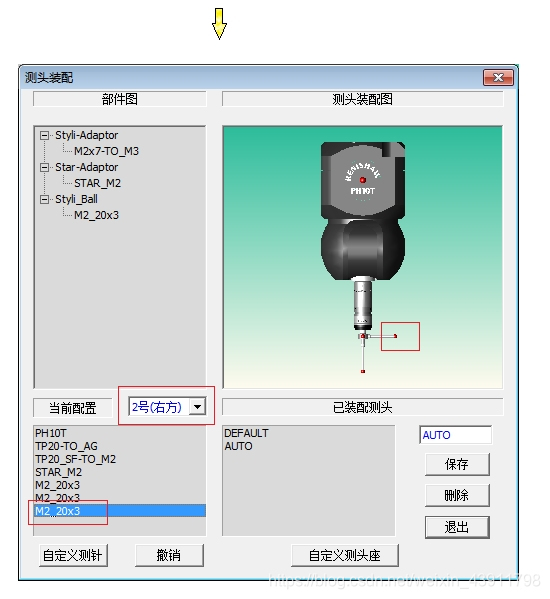

然后再安装测针。注意：虚拟装配的针位号上的测针与实际装配必须相符，且测针装配时，先选择测针号，再进行添加测针。如（图27）所示，

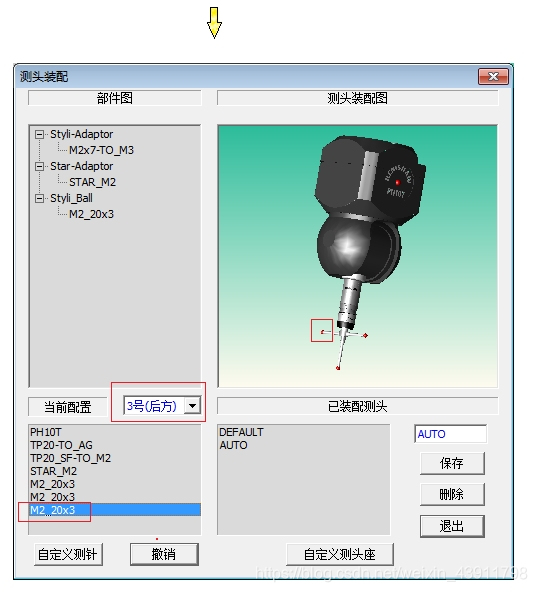

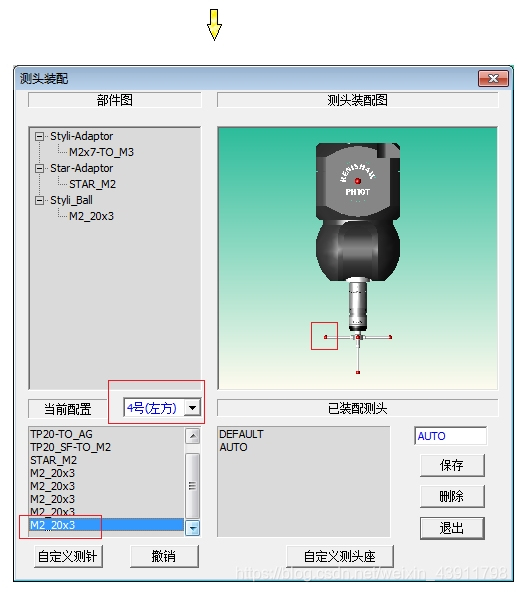

按顺序添加星形测针装配全过程。如（图28）所示：

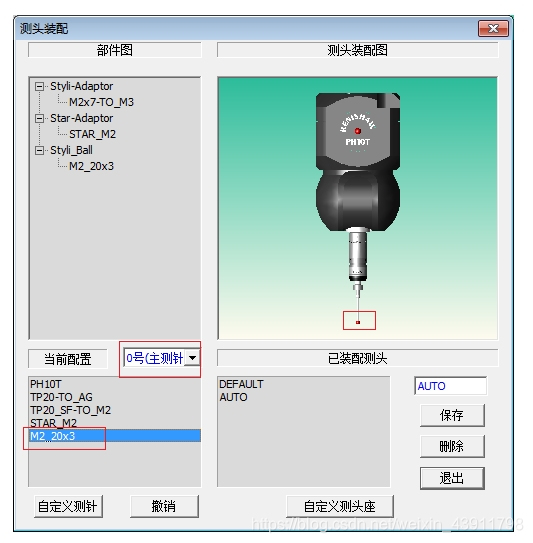

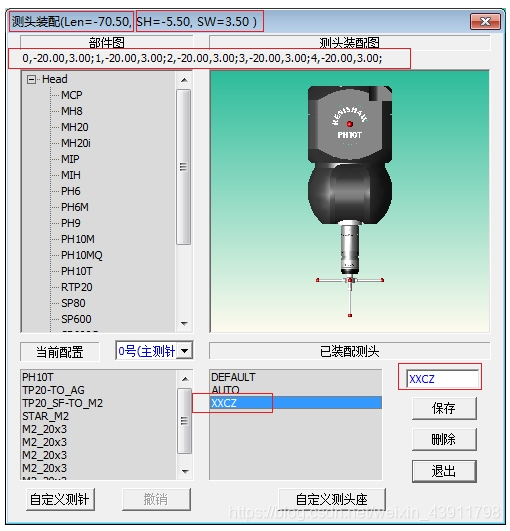

装配结束后，输入文件名称，点击“保存”按钮，测头装配的相关信息则显示在界面中。如（图29)所示：

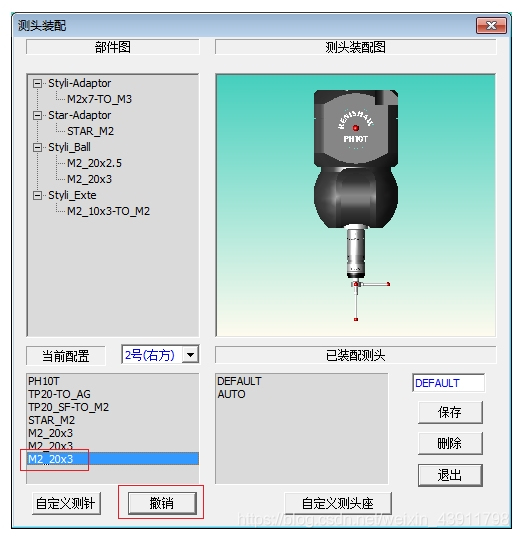

若装配错误，撤消测针时要从中心架以下进行撤消，重新装配；否则后面将无法装配。如（图30）所示：

说明： 如（图29）红框中显示装配界面标题栏显示的星形测针测针常数“Len”是从测头座回转中心到测针中心架底端的长度值，不是到0号测针球心长度；“SH”是1、2、3、4号测针球中心到测针

中心架底端Z方向的距离值；“SW”是测针中心架中心尺寸的一半值。在测针常数下方显示的是对应各测针的长度和直径。

5.退出测头装配

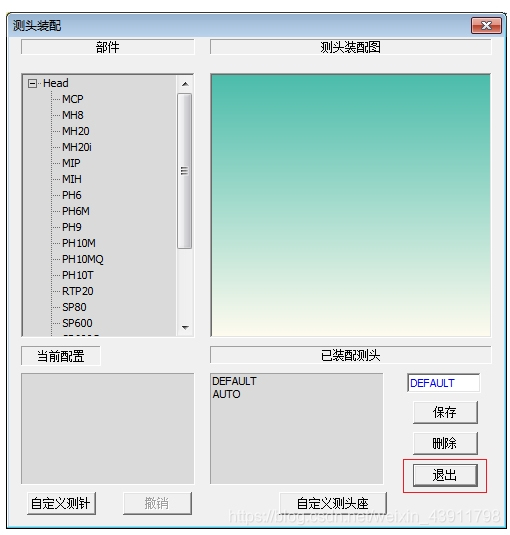

当所有的测头装配完成后，点击“退出”按钮，即可退出测头装配对话框。如(图31)所示：
