本文档详细介绍了如何使用CAD软件CATIA，通过一系列草图绘制和拉伸、镜像、凹槽、孔等特征操作，逐步构建一个支架类零件的三维模型。步骤包括从YZ平面开始绘制初始草图，进行拉伸，接着在不同平面上绘制并拉伸额外的几何形状，创建凹槽、沉头孔，并进行镜像操作，最终形成完整且对称的支架零件。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

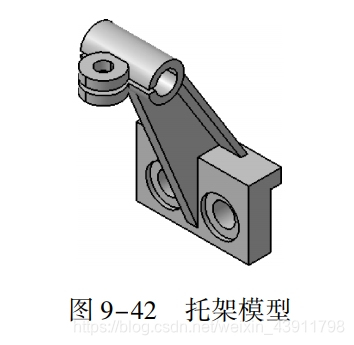

支架类零件主要起支撑和连接作用，其形状结构按功能分为三部分：工作部分、安装定位部分和连接部分，本例的托架模型如图9-42所示。

在这里插入图片描述

01启动CATIA，进入零件设计工作台。

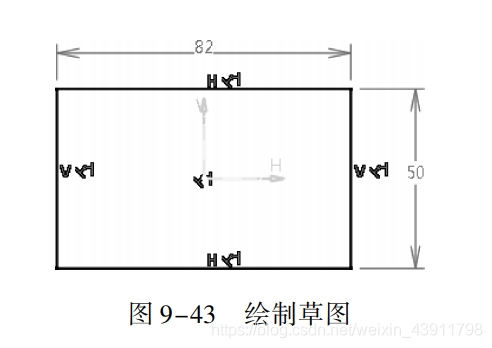

02单击【草图】按钮，在工作窗口选择草图平面YZ平面，进入草图编辑器。利用矩形等工具绘制如图9-43所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

在这里插入图片描述

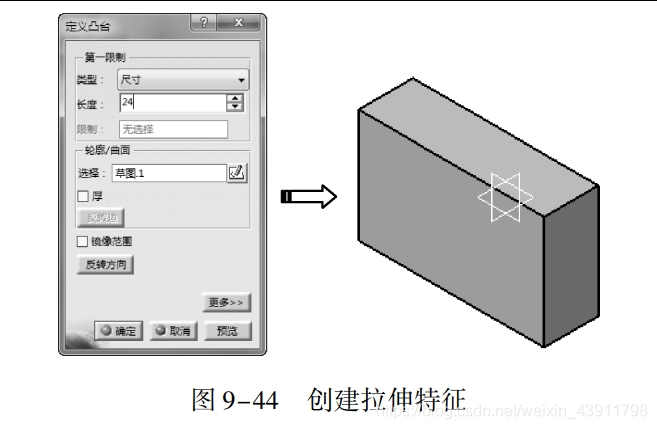

03单击【基于草图的特征】工具栏中【凸台】按钮，弹出【定义凸台】对话框，选择上一步所绘制的草图，设置拉伸长度为24mm，单击【确定】按钮，完成拉伸特征，如图9-44所示。

在这里插入图片描述

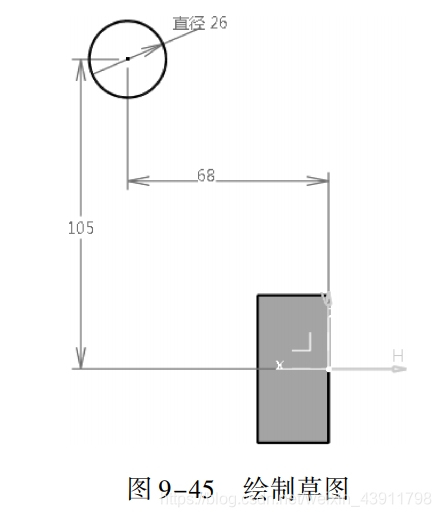

04单击【草图】按钮，在工作窗口选择草图平面ZX平面，进入草图编辑器。利用圆等工具绘制如图9-45所示的草图。单击【工作台】工具栏中【退出工作台】按E凸，完成草图绘制。

在这里插入图片描述

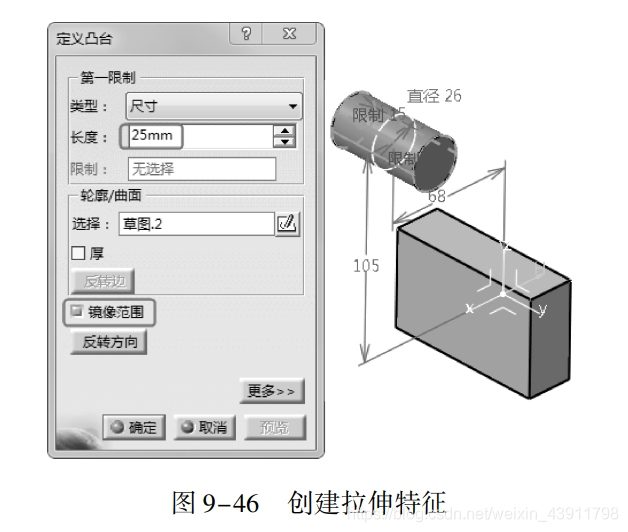

05单击【基于草图的特征】工具栏中【凸台】按钮包，弹出【定义凸台】对话框，选择上一步所绘制的草图，设置拉伸长度为25 mm，勾选【镜像范围】复选框，单击【确定】按钮，完成拉伸特征，如图9-46所示。

在这里插入图片描述

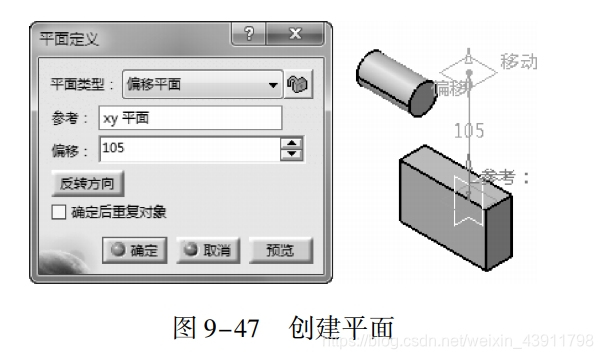

06单击【参考元素】工具栏中【平面】按钮，弹出【平面定义】对话框，在【平面类型】下拉列表中选择【偏移平面】选项，选择XY平面作为参考，在【偏移】数值框输入105，单击【确定】按钮，系统自动完成平面创建，如图9-47所示。

在这里插入图片描述

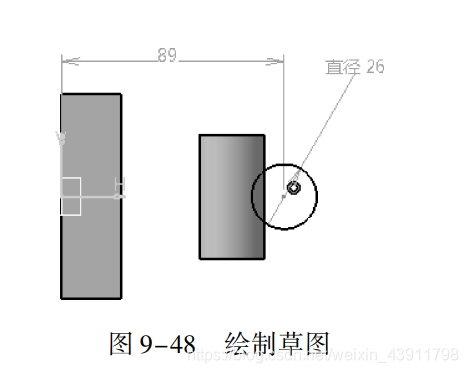

07选择上一步所创建的平面，单击【草图】按钮，进入草图编辑器。利用圆等工具绘制如图9-48所示的草图。单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

在这里插入图片描述

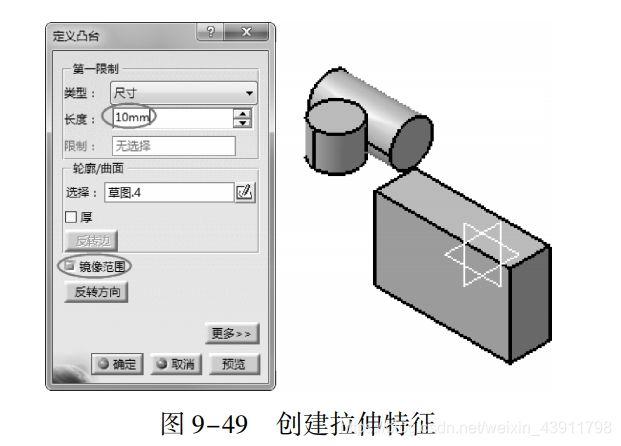

08单击【基于草图的特征】工具栏中【凸台】按钮，弹出【定义凸台】对话框，选择上一步所绘制的草图，设置拉伸长度为10 mm，勾选【镜像范围】复选框，单击【确定】按钮，完成拉伸特征，如图9-49所示。

在这里插入图片描述

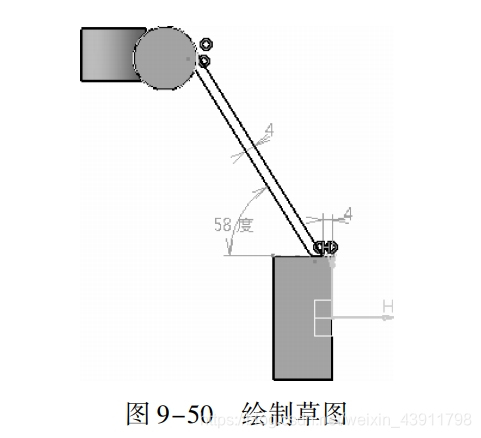

09单击【草图】按钮，在工作窗口选择草图平面ZX平面，进入草图编辑器。利用圆、直线等工具绘制如图9-50所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

在这里插入图片描述

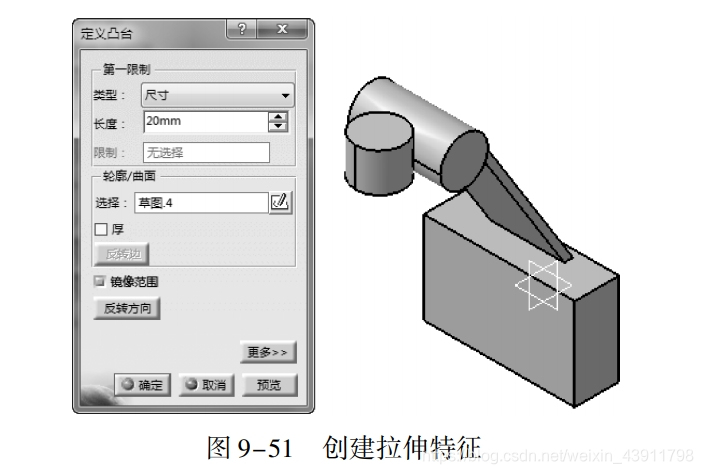

10单击【基于草图的特征】工具栏中【凸台】按钮，弹出【定义凸台】对话框，选择上一步所绘制的草图，设置拉伸长度为20mm，勾选【镜像范围】复选框，单击【确定】按钮，完成拉伸特征，如图9-51所示。

在这里插入图片描述

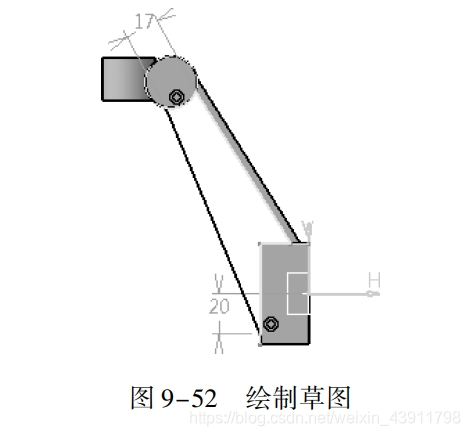

11单击【草图】按钮，在工作窗口选择草图平面ZX平面，进入草图编辑器。利用圆、直线等工具绘制如图9-52所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

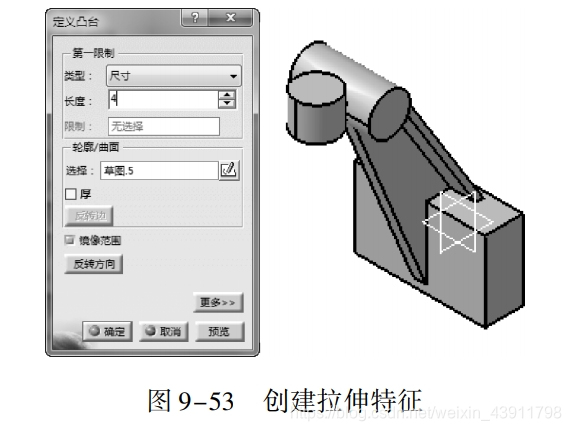

12单击【基于草图的特征】工具栏中【凸台】按钮，，弹出【定义凸台】对话框，选择上一步所绘制的草图，设置拉伸长度为4mm，勾选【镜像范围】复选框，单击【确定】按钮，完成拉伸特征，如图9-53所示。
在这里插入图片描述

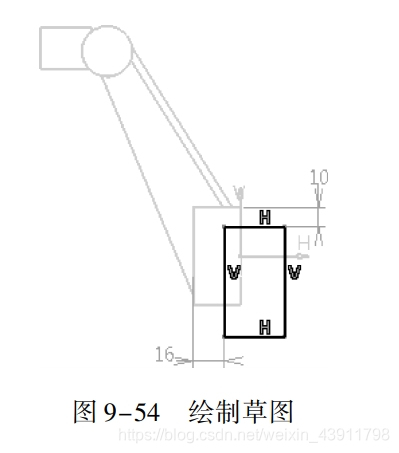

13单击【草图】按钮，在工作窗口选择草图平面ZX平面，进入草图编辑器。利用圆、直线等工具绘制如图9-54所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

在这里插入图片描述

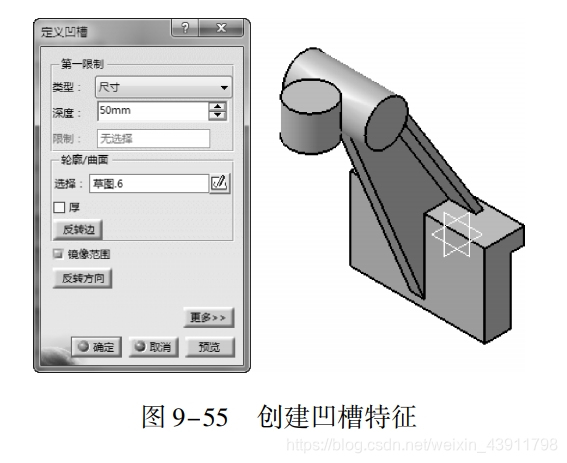

14单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为50，勾选【镜像范围】复选框，单击【确定】按钮，系统自动完成凹槽特征，如图9-55所示。

在这里插入图片描述
15创建沉头孔特征，具体步骤如下。

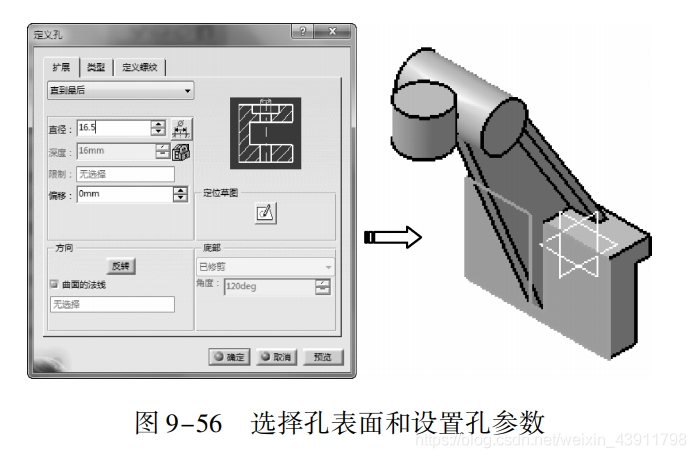

单击【基于草图的特征】工具栏中【孔】按钮回，选择上表面为钻孔的实体表面，弹出【定义孔】对话框，设置【扩展】为【直到最后】，【直径】为16.5，如图9-56所示。
在这里插入图片描述

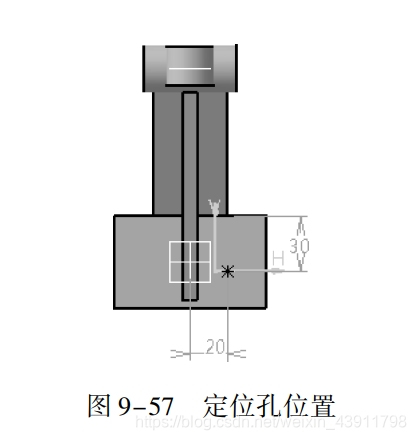

·单击【定位草图】按钮，进入草图编辑器，约束定位钻孔位置，如图9-57所示。
单击【工作台】工具栏中【退出工作台】按钮。

在这里插入图片描述

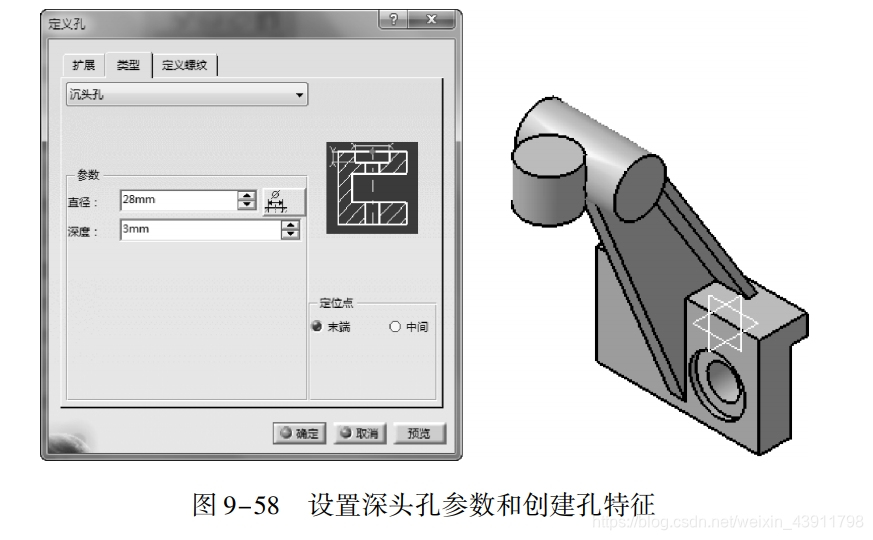

切换至【类型】选项卡，选择【沉头孔】类型选项，设置相关参数：直径为28mm、深度为3mm。单击【定义孔】对话框中【确定】按钮，完成孔特征，如图9-58所示。

在这里插入图片描述

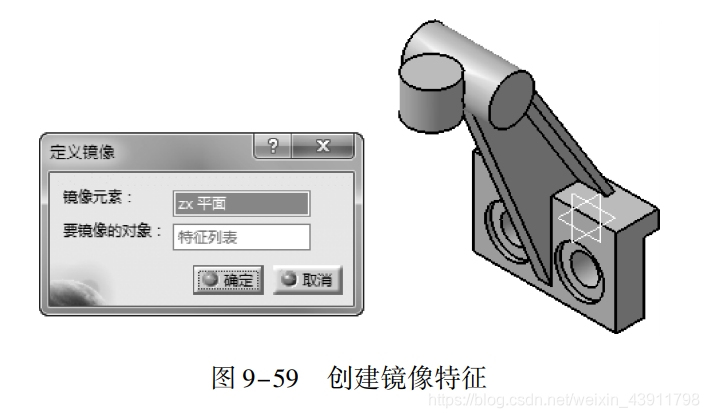

16选择上一步旋转槽特征，单击【变换特征】工具栏中【镜像】按钮，选择ZX平面作为镜像平面，单击【确定】按钮，系统自动完成镜像特征，如图9-59所示。

在这里插入图片描述
17选择如图9-60所示的端面，单击【草图】按钮，利用圆等工具绘制如图9-60所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

在这里插入图片描述

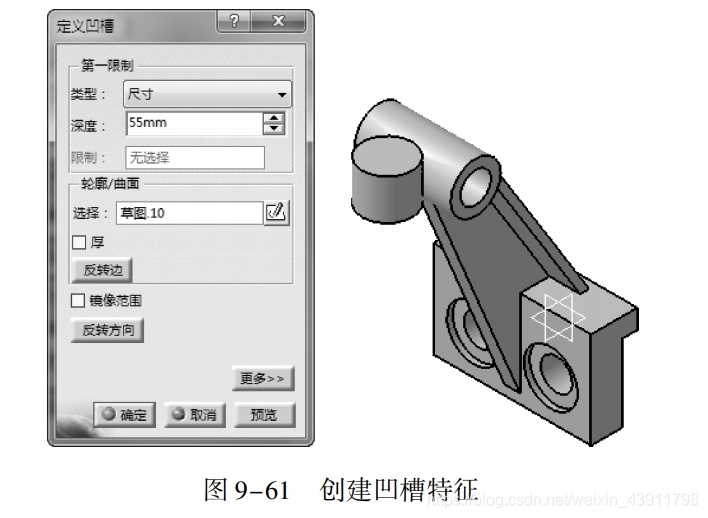

18单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为55，勾选【镜像范围】复选框，单击【确定】按钮，系统自动完成凹槽特征，如图9-61所示。
在这里插入图片描述

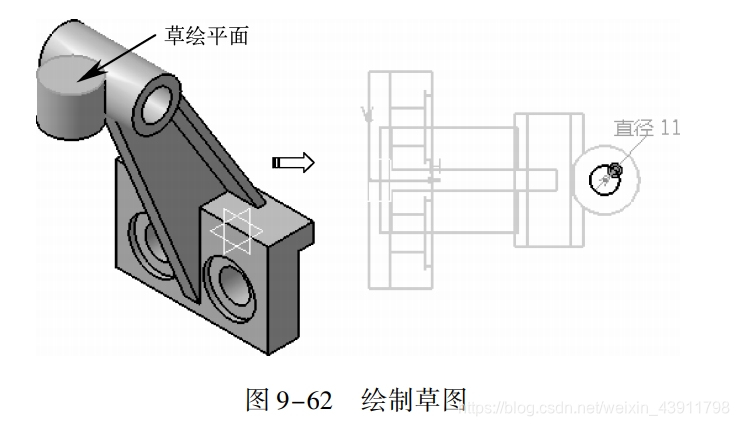

19选择零件端面，单击【草图】按钮，利用圆等工具绘制如图9-62所示的草图。

单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

在这里插入图片描述

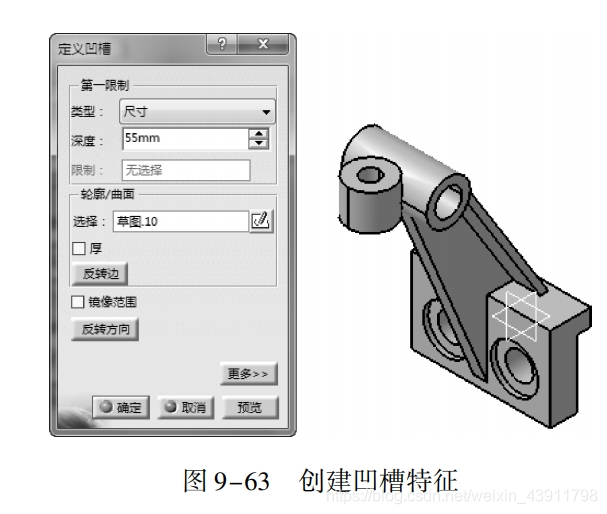

20单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为50，勾选【镜像范围】复选框，单击【确定】按钮，系统自动完成凹槽特征，如图9-63所示。
在这里插入图片描述

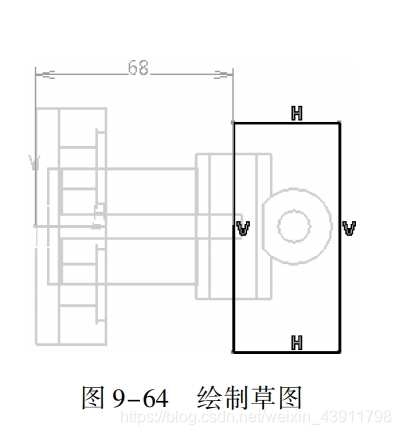

21选择【平面.11，单击【草图】按钮，进入草图编辑器。利用圆等工具绘制如图9-64所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

在这里插入图片描述

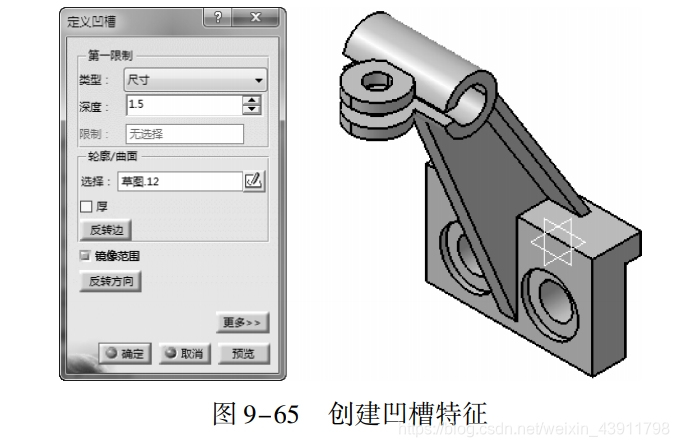

22单击【基于草图的特征】工具栏中【凹槽】按钮，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为1.5mm，勾选【镜像范围】复选框，单击【确定】按钮，系统自动完成凹槽特征，如图9-65所示。

在这里插入图片描述
