UG NX 10 草图之草图基准设置

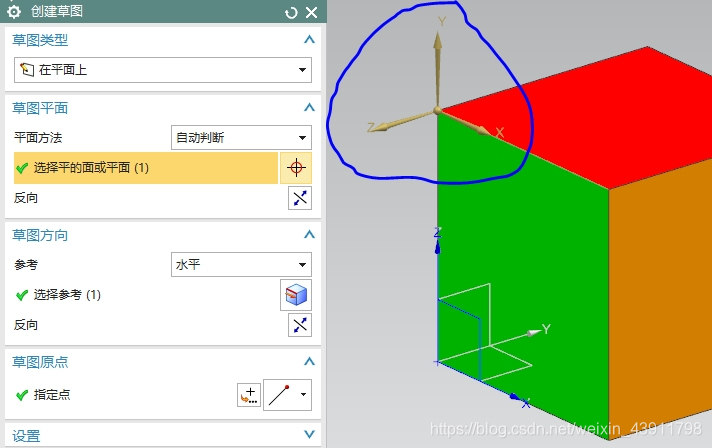

草图基准指下图中基准放置位置，这个基准的位置及x和y轴方向，直接关系到进入草图后，实体方向，有时实体方向的准确放置会对绘图者视图绘图带来一定方便，所以我们一定要熟悉基准位置及x和y轴方向调整，知道其中各个调整原理和意义。

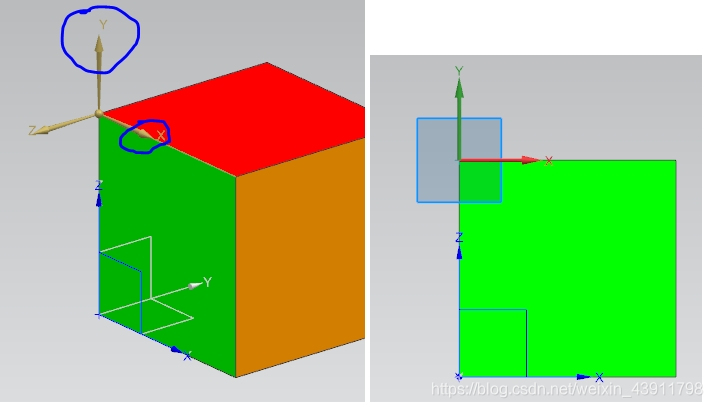

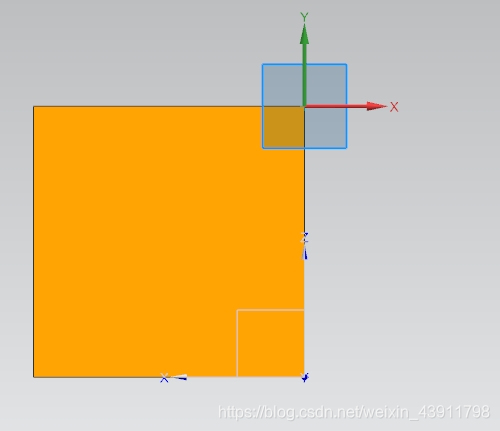

先来看下面图，x和y方向，确定后进入草图后，视图摆放的规律和数学中x和y轴正方向相一致，也就是x和y正方向永远指向右侧和上方。依据这个道理，进入草图时，我们就可以根据我们的需要来摆放实体位置，以便通过实体放置方向，为草图绘制方向找依据。

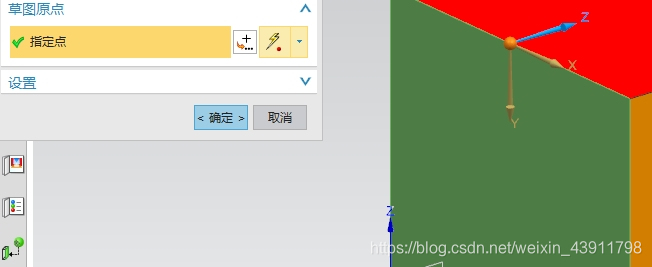

同样位置，我们将x和y基准轴调整方向后，确定进入草图，实体被翻转，绿色面处于后面，x和y基准轴按照数学坐标系x和y方向进行摆放。

下面我们来看一下，草图基准各个对象是如何控制的？

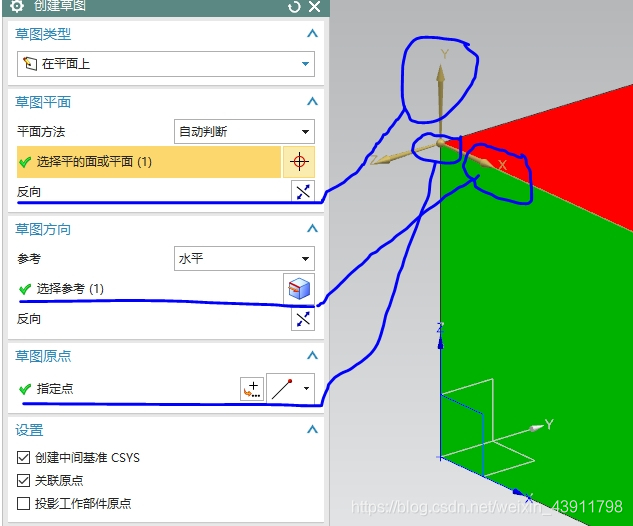

草图方向控制x方向，反向按钮控制正方向；平面方法控制y方向，一般使用反向按钮调整即可；草图原点控制基准原点位置。

草图方向：
X轴方向是可以选择线体来作为x轴方向，参考里有两种类型水平和竖直，水平指选择的线体与x方向平行，竖直指选择线体与x方向垂直

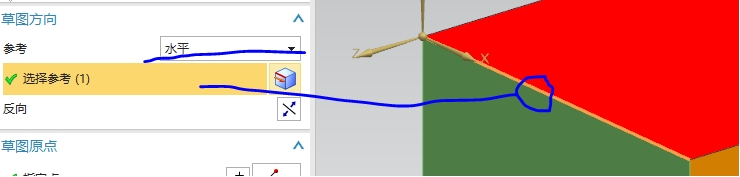

水平情况，选择线体和x方向平行

竖直情况，x方向与选择参考方向垂直

草图平面：

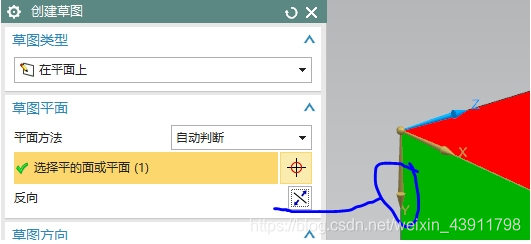

利用反向修改y方向，y与x垂直，当x确定后

草图原点
利用点构造器设置草图原点位置，这个草图原点位置确定了x和y基准轴位置，为草图绘制提供方便

X和y基准轴作用：该基准轴可以作为线体使用，在做草图约束标注时均可使用，草图原点相当于一个现有点使用。
重新附着
进入草图环境后，绘制一些草图，后续建模时，会发现可能我们在选择平面发生错误，此时我们应该如何修改草图平面呢？此时就需要选择“重新附着”，该功能在草图环境里，内部直接修改草图平面，修改平面位置时，就要注意这个草图基准轴方向，修改后的基准方向一定与原有基准方向相同或者尽量相近，而不能变化较大，如果变化巨大，草图在复杂点，可能跟新位置后的草图将发生错误，一般平行移动问题不大，如果垂直方向移动的话，发生错误几率较大。

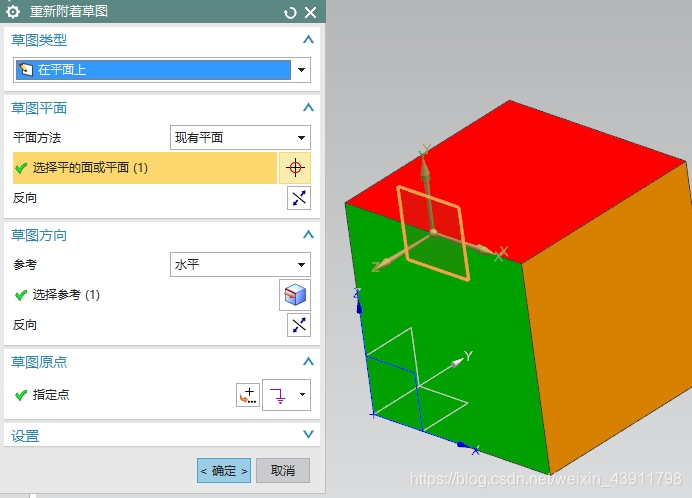

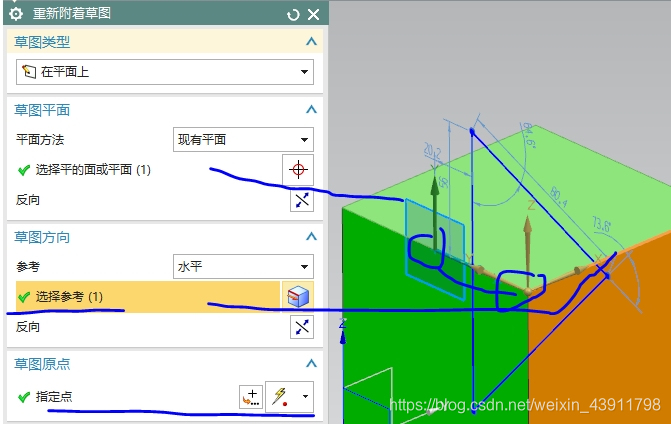

点开重新附着，和选择平面时对话框一致，需要调整草图原点和参考方向

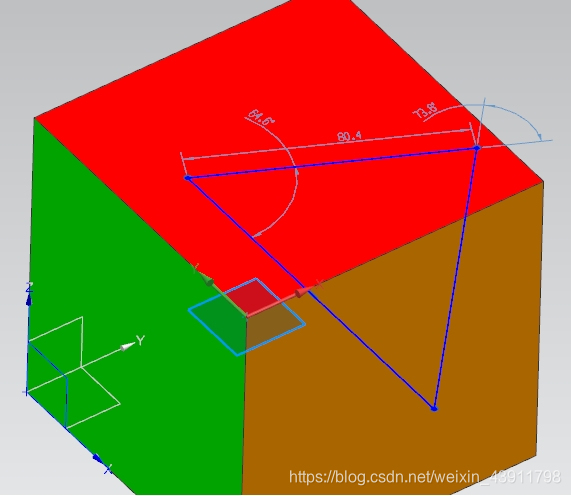

在绿色表面绘制一个三角形，如果我像让这个三角形重新附着到红色面上

选择要修改后的目标平面，利用上述讲解的基准设置方法，依据三角形最后在该平面上摆放方法，设置水平参考方向和y方向

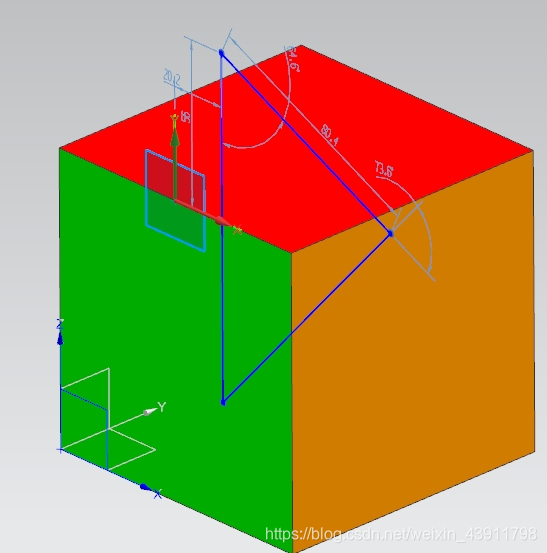

确定后，即可看到三角形所在平面被切换到红色面上，按照相应的设置修改了位置，所以平面切换的重点就是基准切换。
