过渡线与渐灭线的构形（机械识图）

1.圆弧过渡

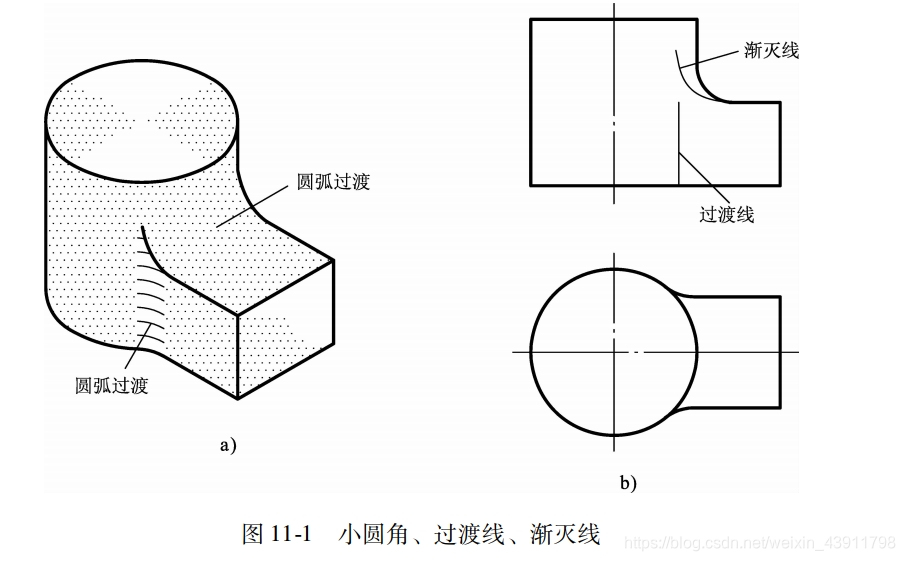

在机械零件制造过程中，为了提高零件的强度和制造工艺性等结构性需求，通常在零件表面的相交处采用较小的圆弧半径过渡，以提高零件的工艺性能，如图11-la所示两圆弧过渡部分。

2.过渡线

因过渡圆弧和机件表面相切，所以机件表面的相交线就不存在或不明显。为了识图方便，常在交线的原位置画出消失了的交线，用以区分不同的表面，这种线称为过渡线，如图11-1所示。

3.渐灭线

当机件有多处圆弧过渡部分相交时，其在相交处产生小曲面的相交线，为了能够清晰地表达出曲面的大小和走向，常在视图中画出较小的交线，这条线称为渐灭线，能对形状表达起着立体感的作用，如图11-1b所示。

4.平面与平面相交处的过渡线

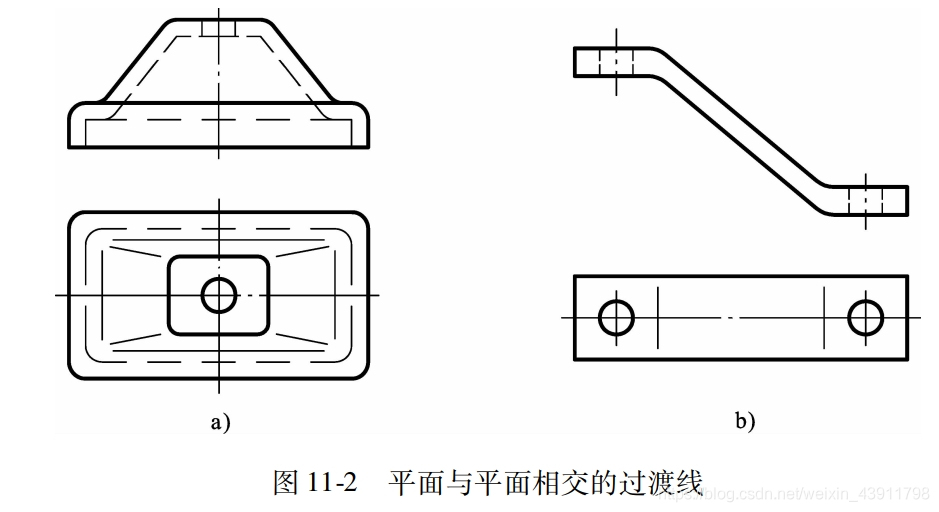

如图11-2所示，由于各平面与平面之间的相交处采用圆弧过渡，因此平面与平面相接处的交线就不存在了，为了能够清晰地表达出各面的位置、形状，在两面的相交处用细实线画出直交线，但为了区分，线的两端应不与轮廓线相接。

5.曲面与曲面相交处的过渡线

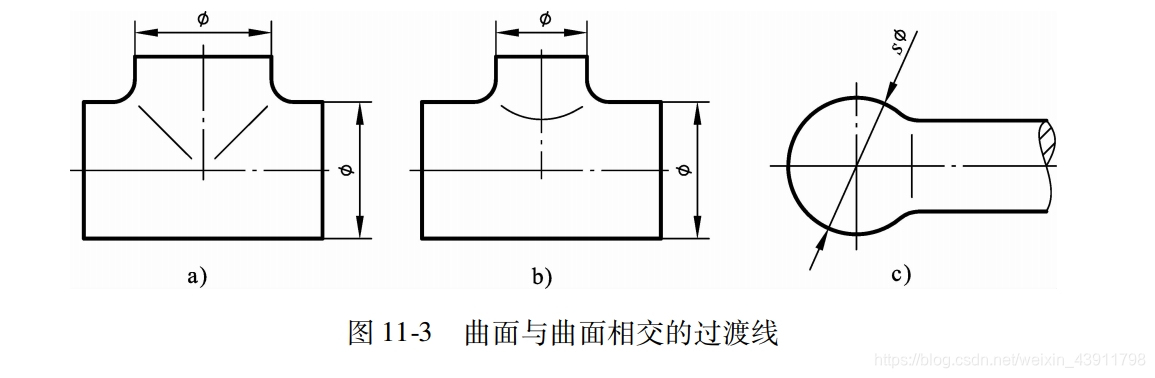

如图11-3所示，三个几何体均为曲面、曲面相交，由于曲面与曲面之间采用较小的圆弧过渡，因此相贯线就不存在了，但为了识图时更容易区分两形体，在视图上仍按相贯线画的画法画出过渡线，只是将相贯线的两端截短，不与轮廓线相接。.

6.平面与曲面相交处的过渡线

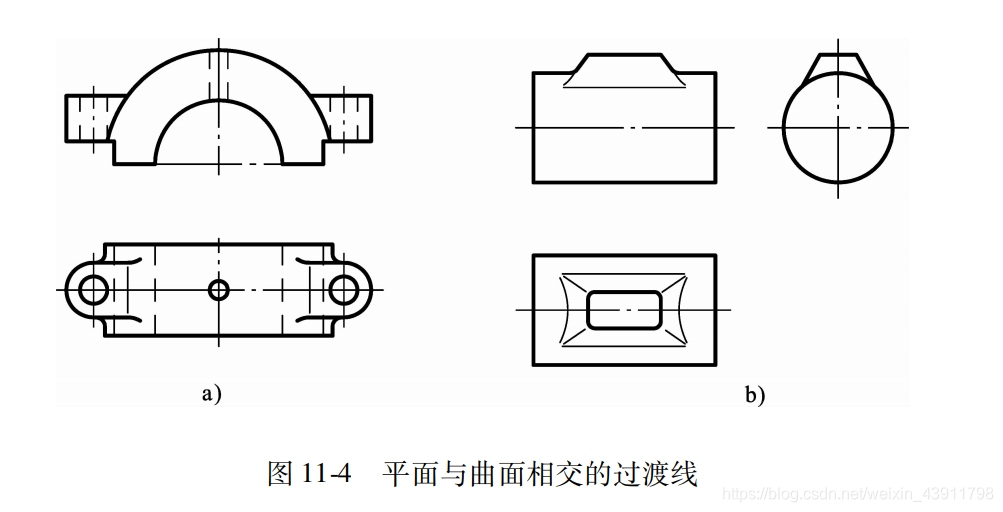

如图114所示，在平面和曲面相交处采用小圆弧过渡，图形表达时应画成过渡线。画图时先将原来的相贯线画出来，但为了区分相贯线，应使过渡线不与轮廓线相接，末端画成尖形。

7.三个面相交的过渡线

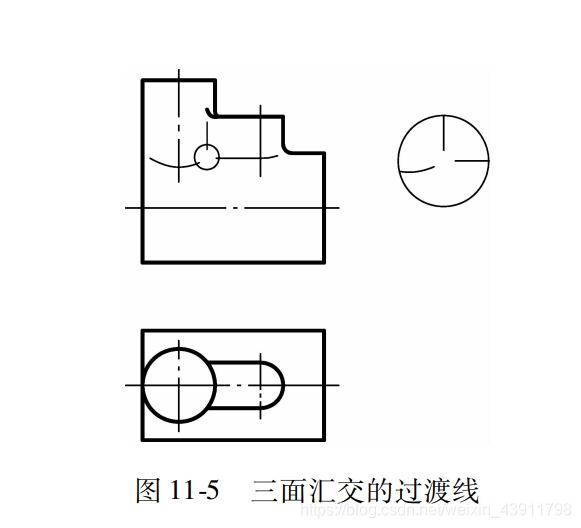

如图11-5所示，该形体有三个过渡圆弧表面，三个过渡圆弧面在图示处相交，该处的圆弧面分别和三个面相切，其过渡线仍按相贯线画，只是在交点处应该断开。
