中望3D 2021 曲面造型方法

曲面造型的方法有很多种，下面介绍最常

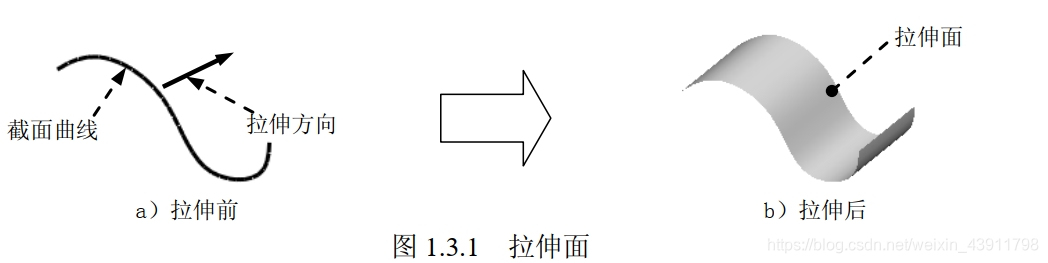

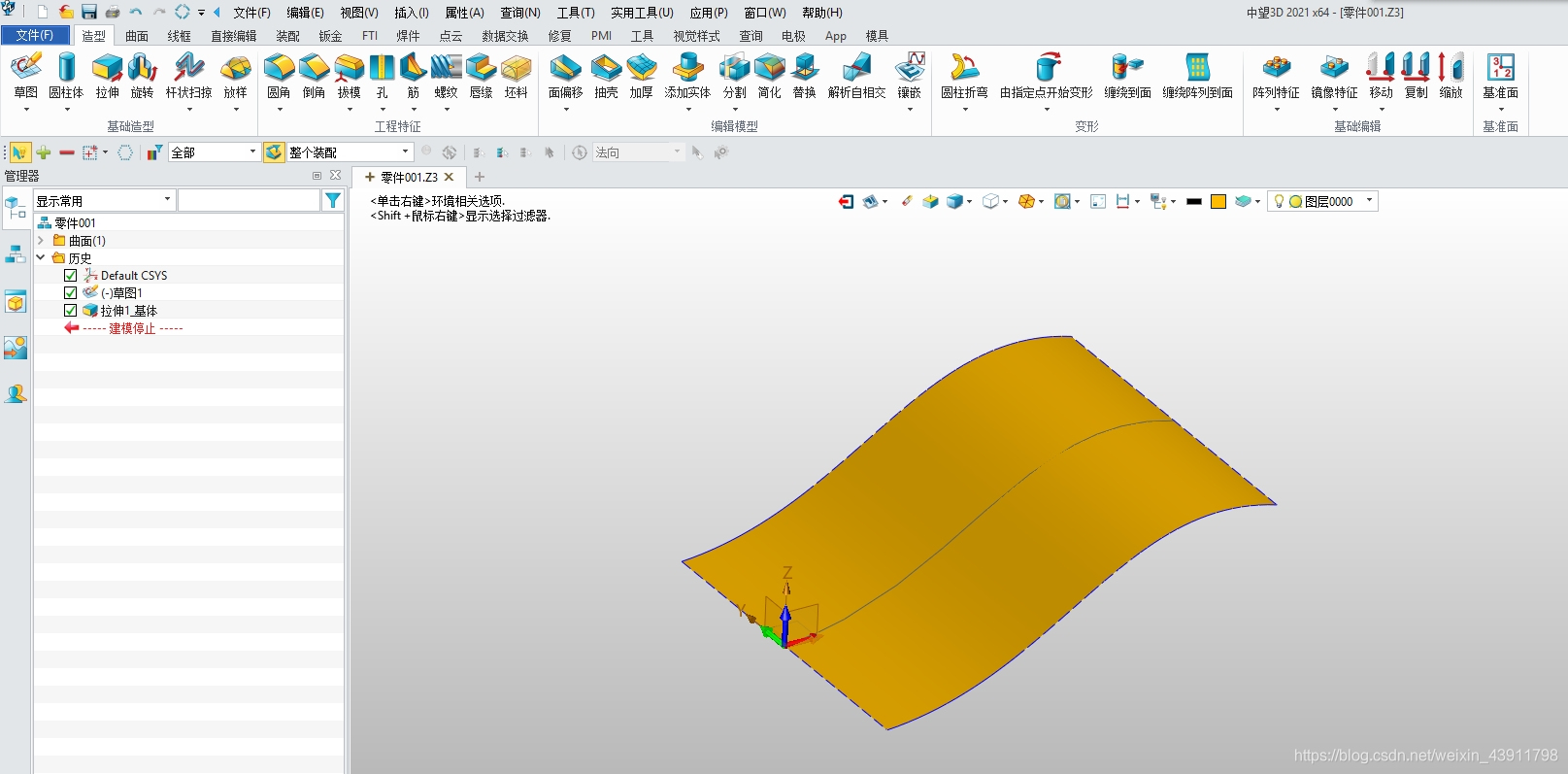

1，拉伸面

将一条截面曲线沿一定的方向滑动所形成的曲面，称为拉伸面，如图1.3.1所示。见的几种方法。


2.直纹面

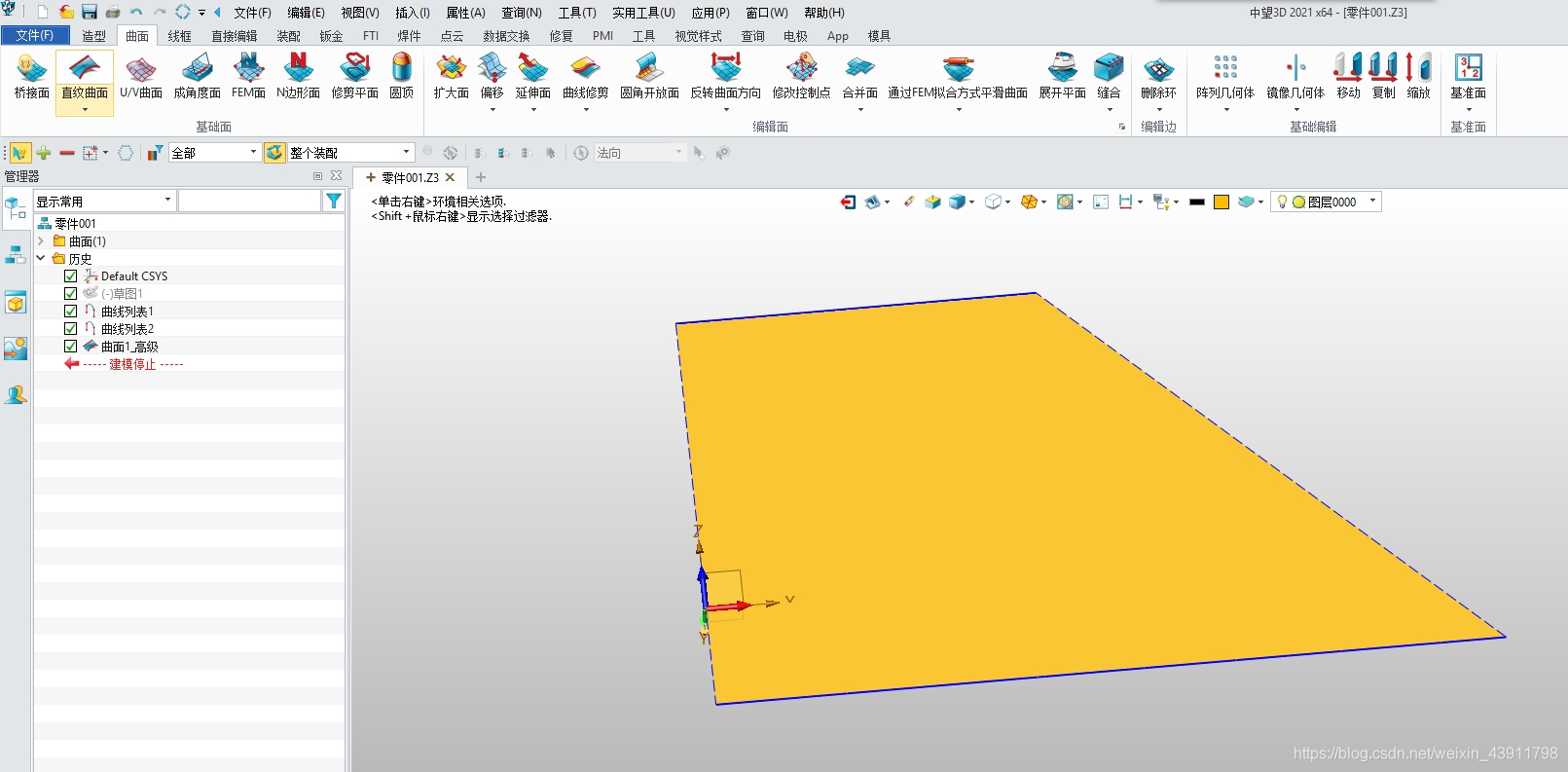

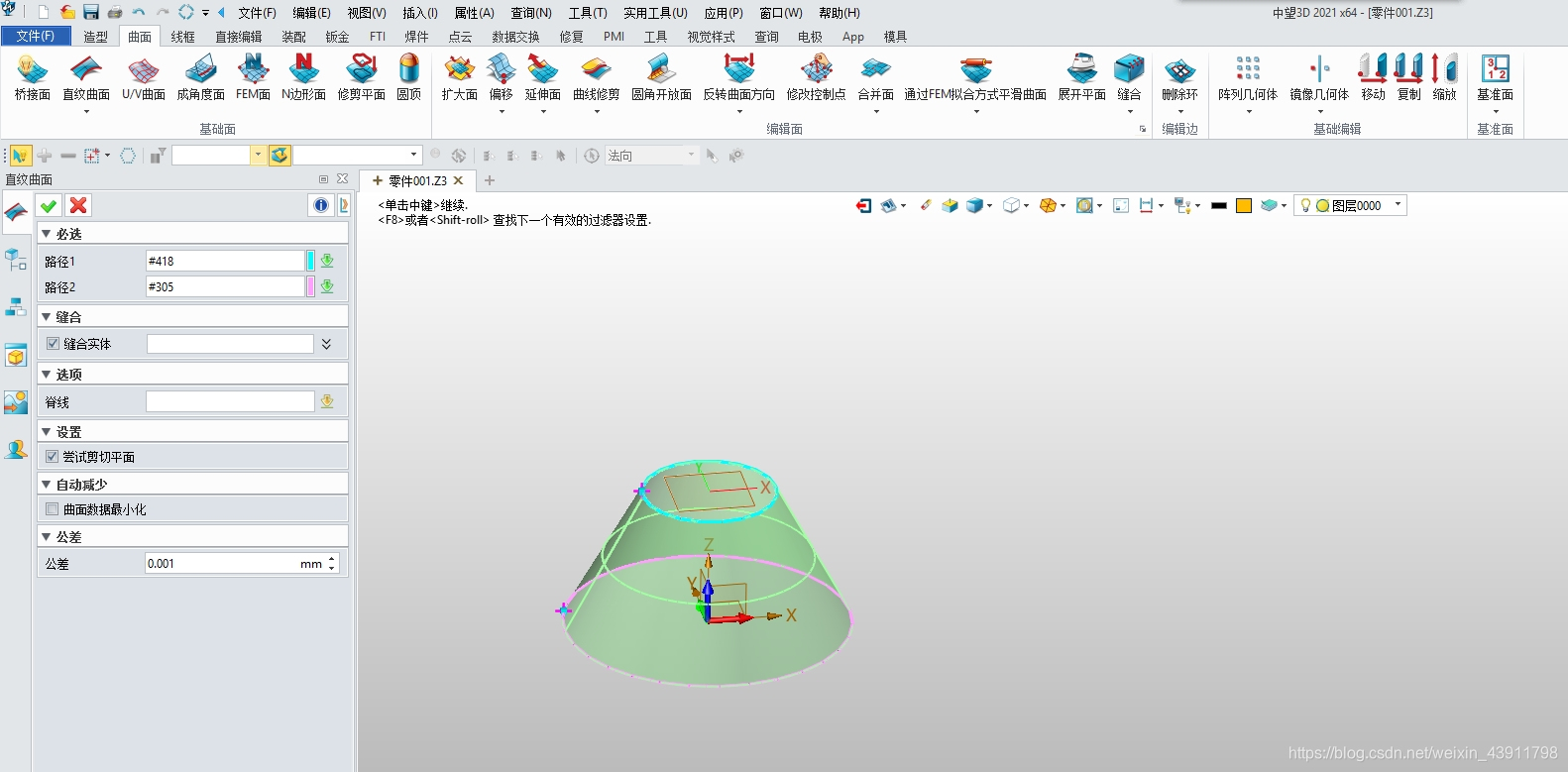

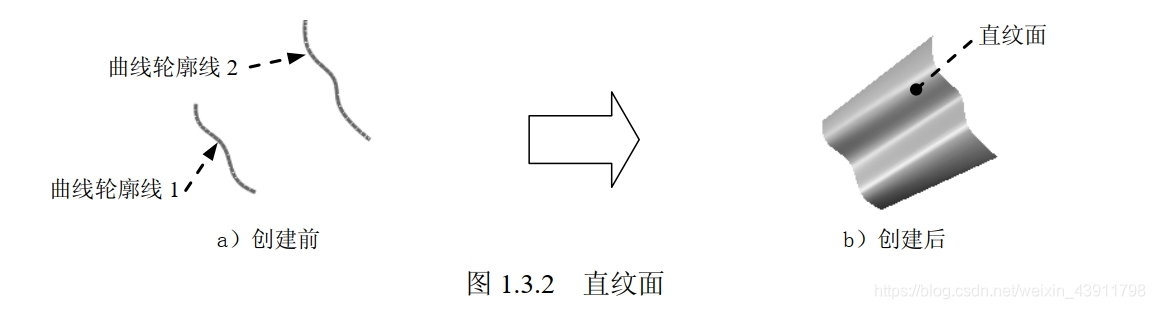

直纹面可以理解为将两条曲线轮廓线（剖面线串）用一系列直线连接而成的曲面，如图1.3.2所示。其中剖面线串可由单个对象（对象包括曲线、实体边缘或实体面）或多个对象组成。在创建直纹面时，只能使用两组剖面线串，这两组线串可以封闭，也可以不封闭。
另外，构成直纹面的两组剖面线串的走向必须相同，否则曲面将会出现扭曲。

3·旋转面

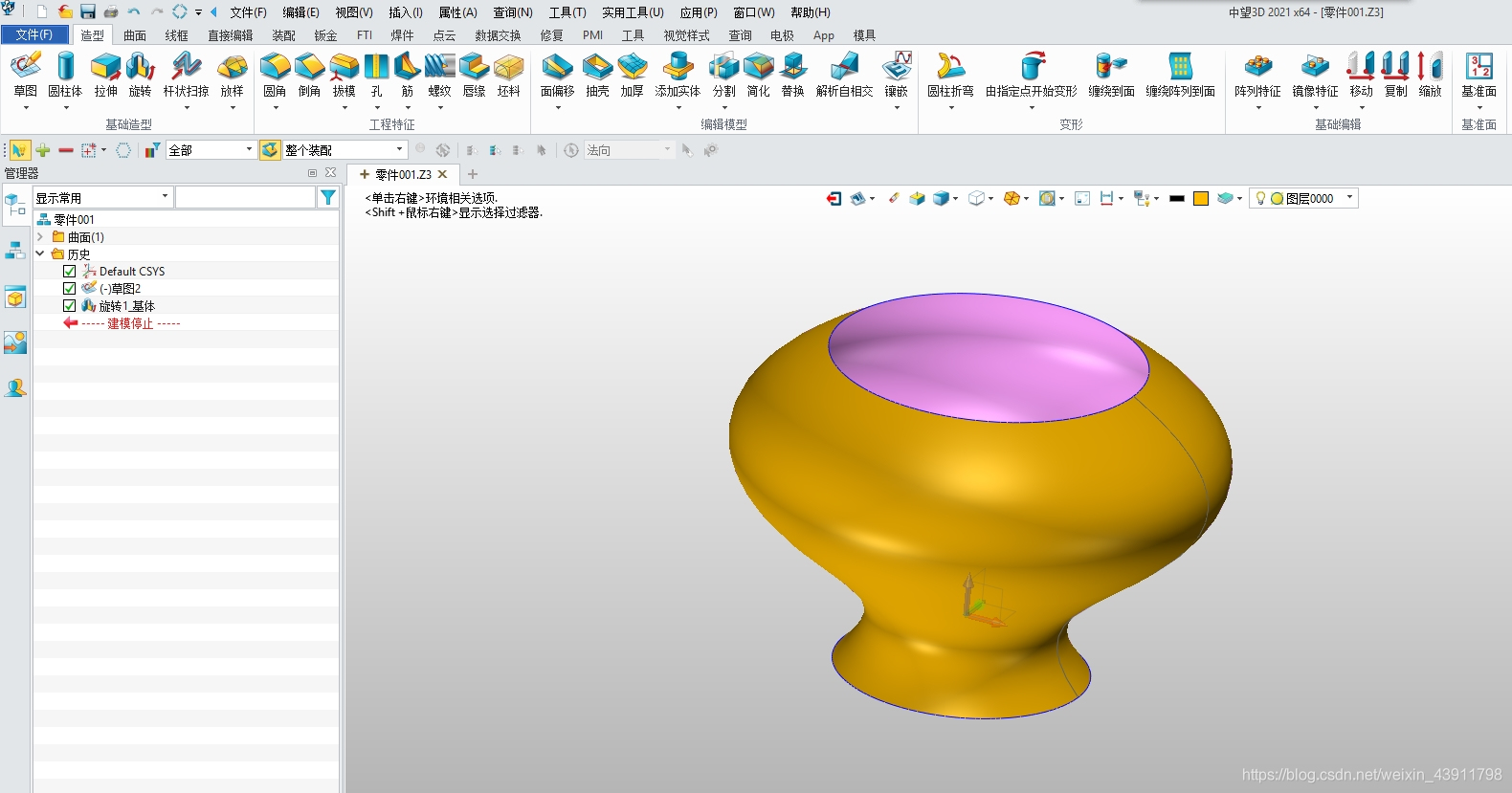

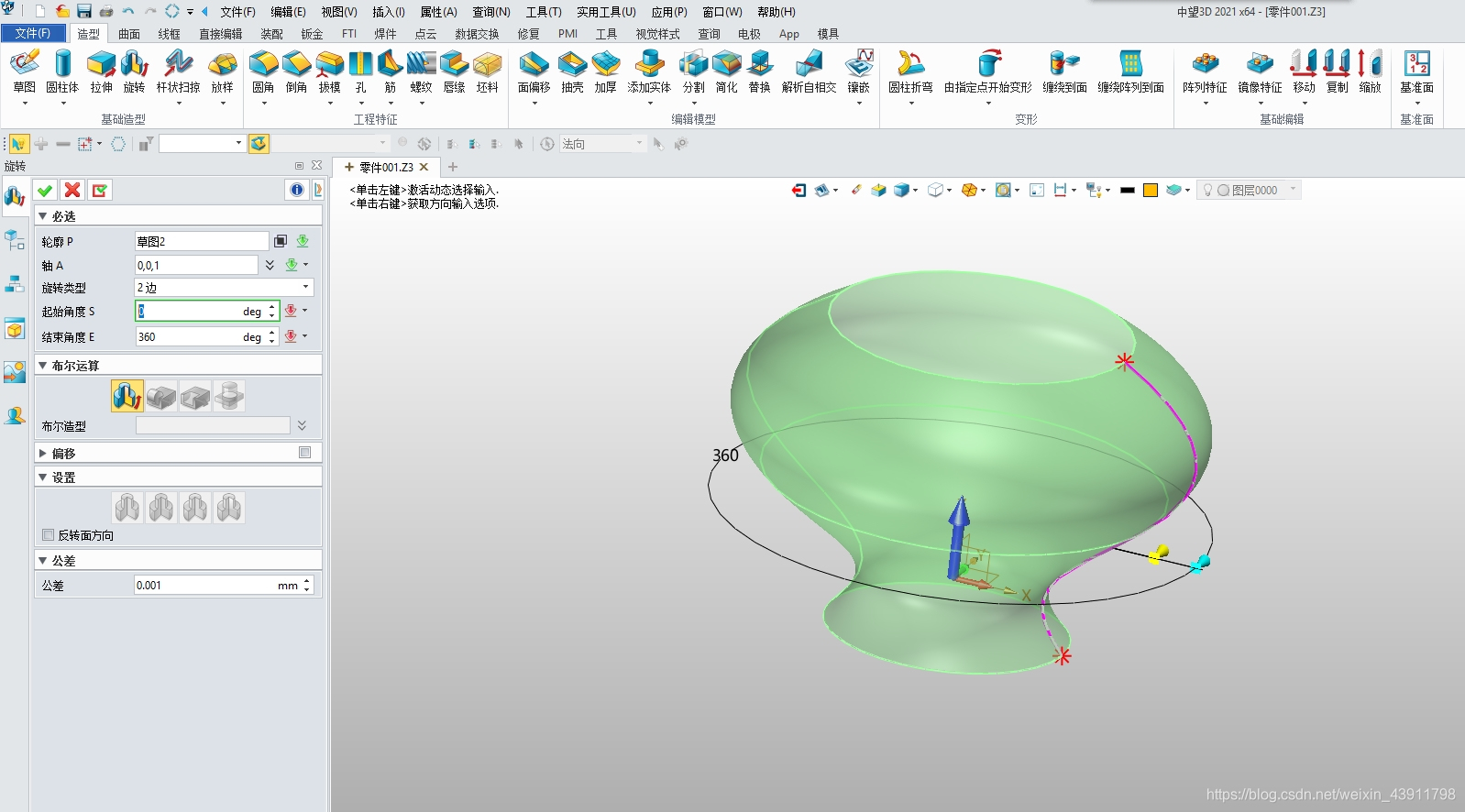

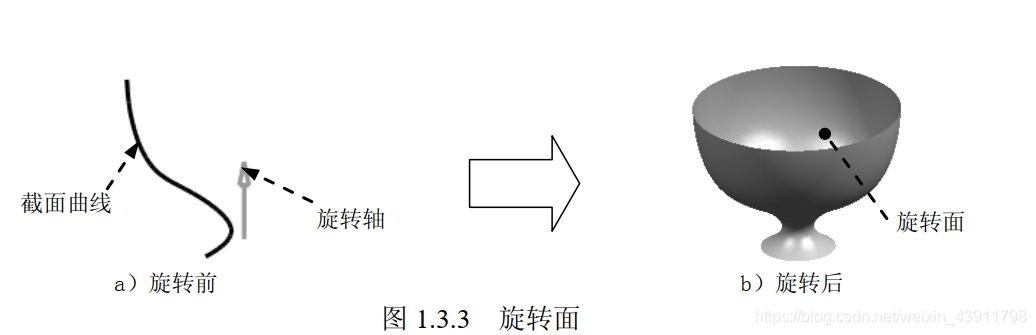

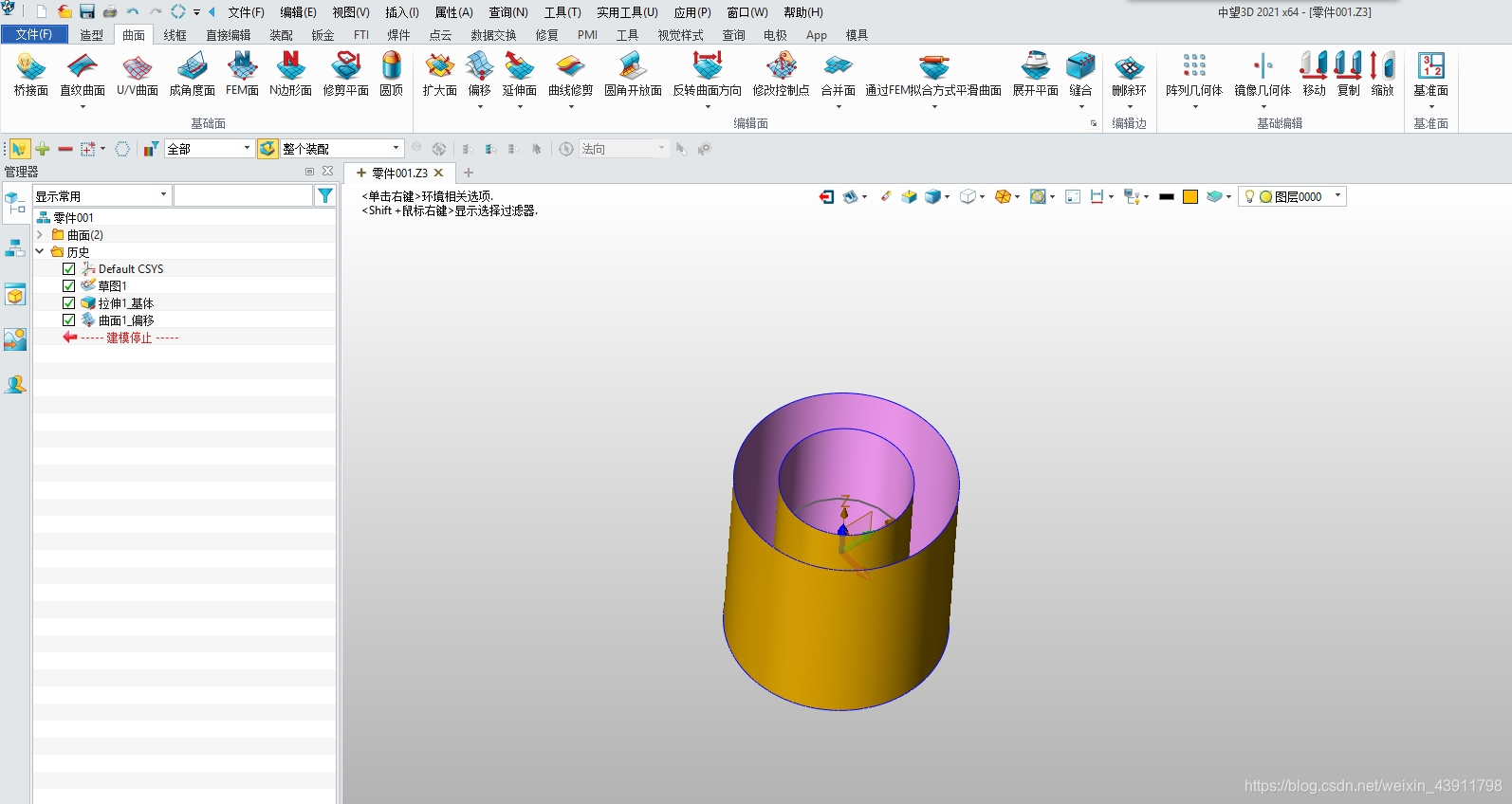

将一条截面曲线沿着某一旋转轴旋转一定的角度就形成了一个旋转面，如图1.3.3所示。

4.扫掠面

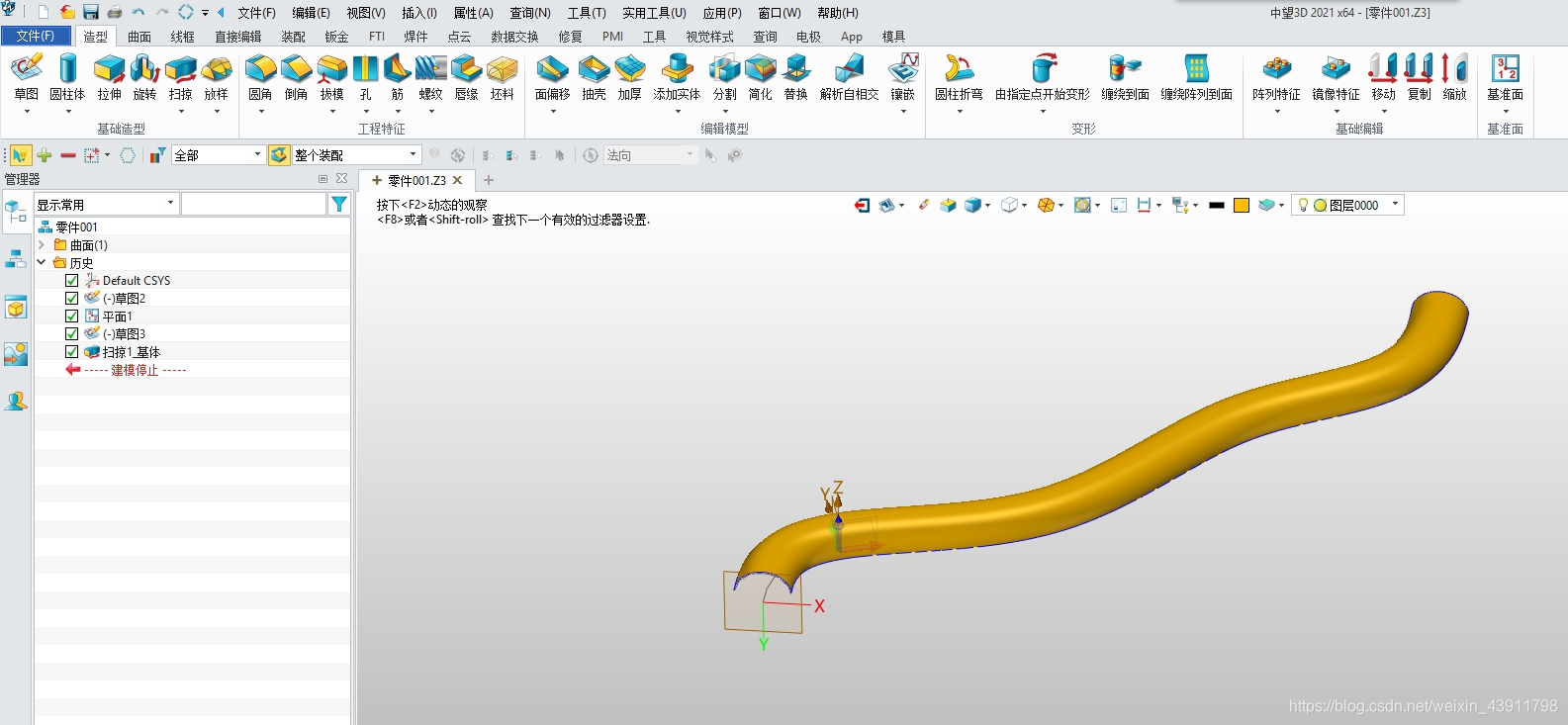

将截面曲线沿着轨迹曲线扫掠而形成的曲面即为扫掠面，如图1.3.4所示。
截面曲线和轨迹线可以有多条，截面曲线形状可以不同，可以封闭也可以不封闭。生成扫掠时，软件会自动过渡，生成光滑连续的曲面。

5，曲线网格曲面

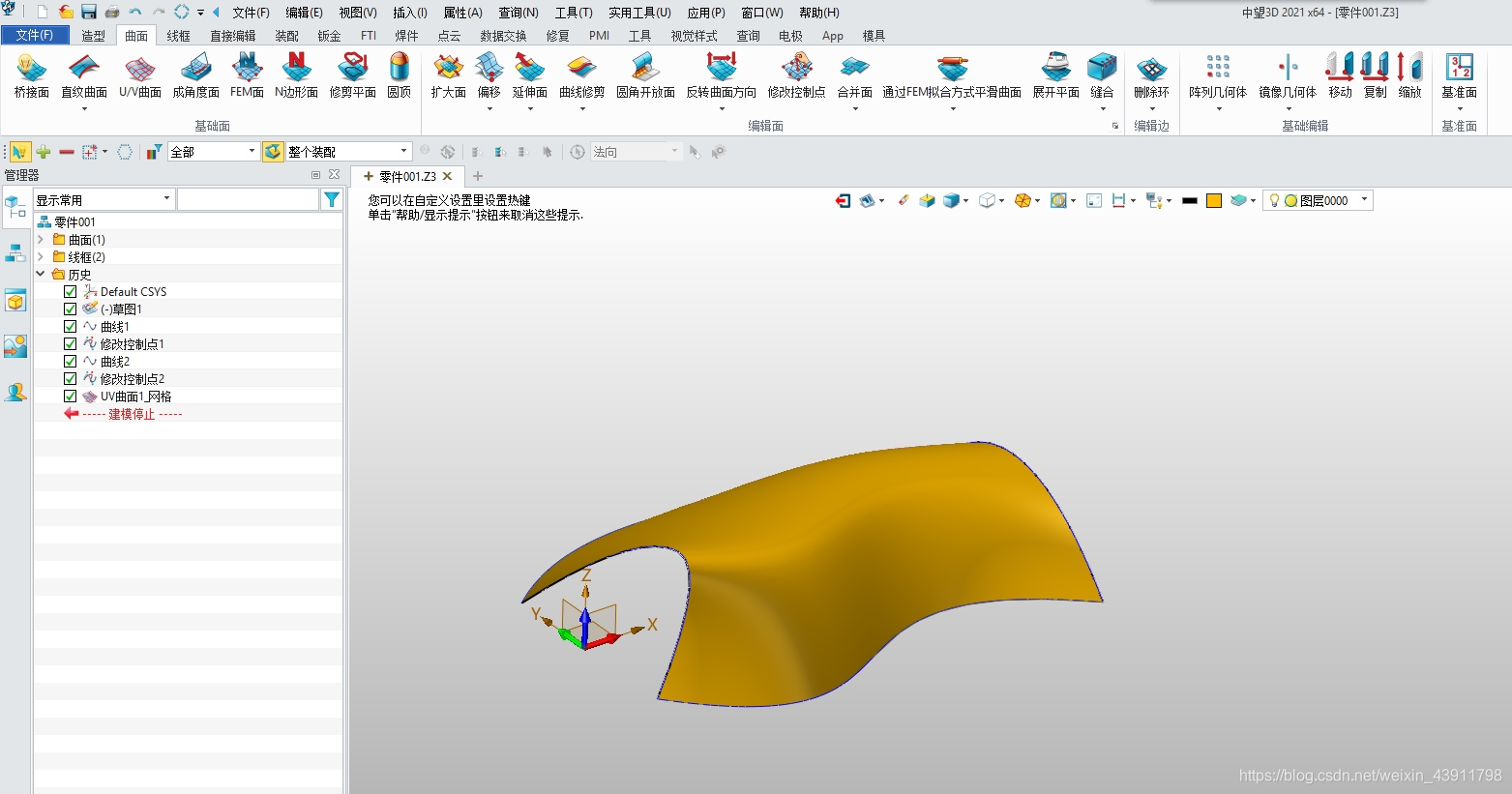

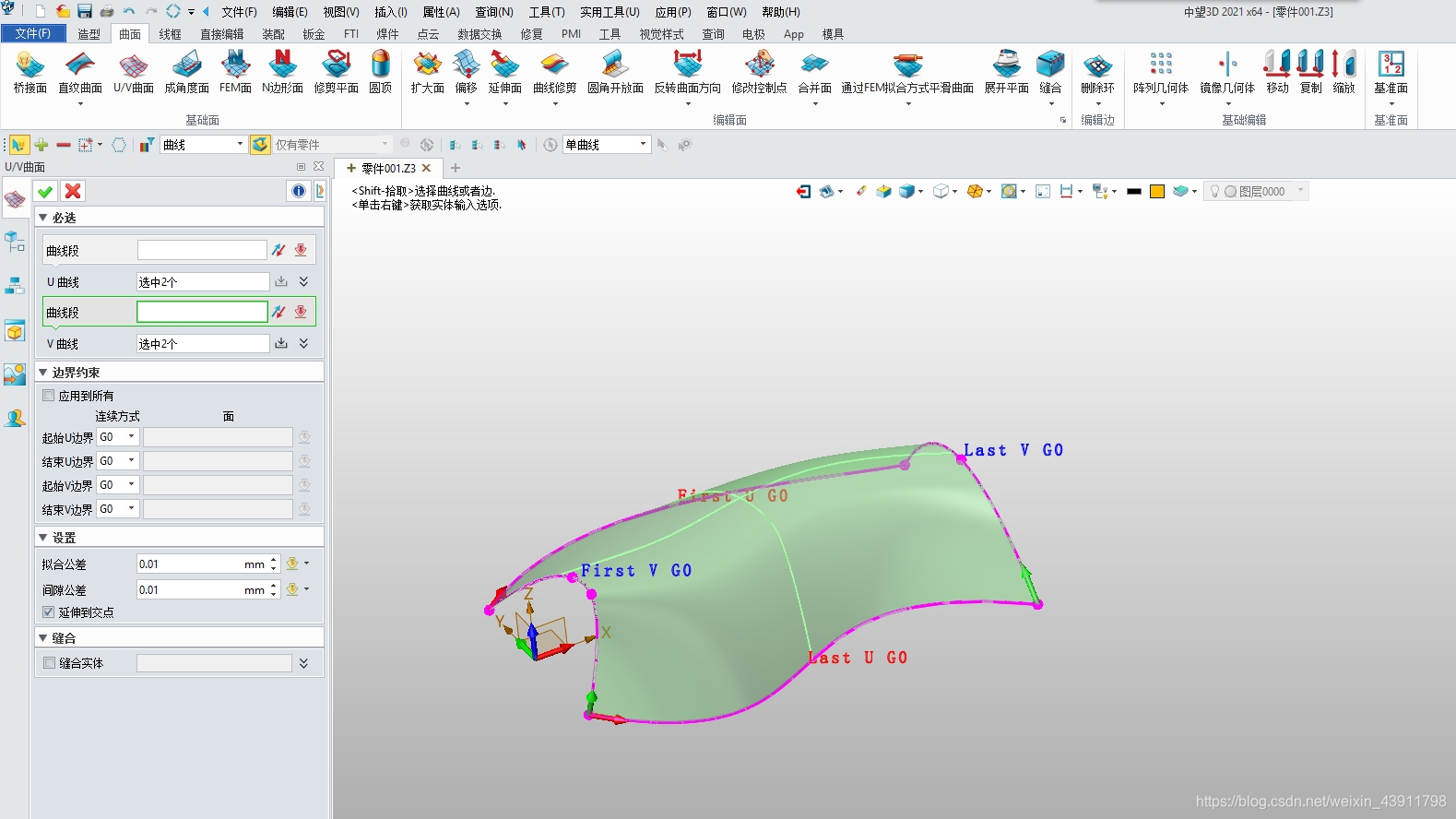

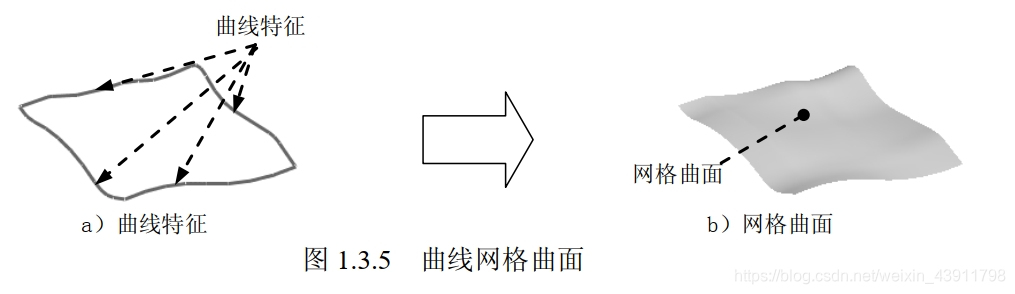

曲线网格曲面是以一系列曲线为骨架进行形状控制，且通过这些曲线自然过渡生成曲面，如图1.3.5所示。

6.偏距曲面

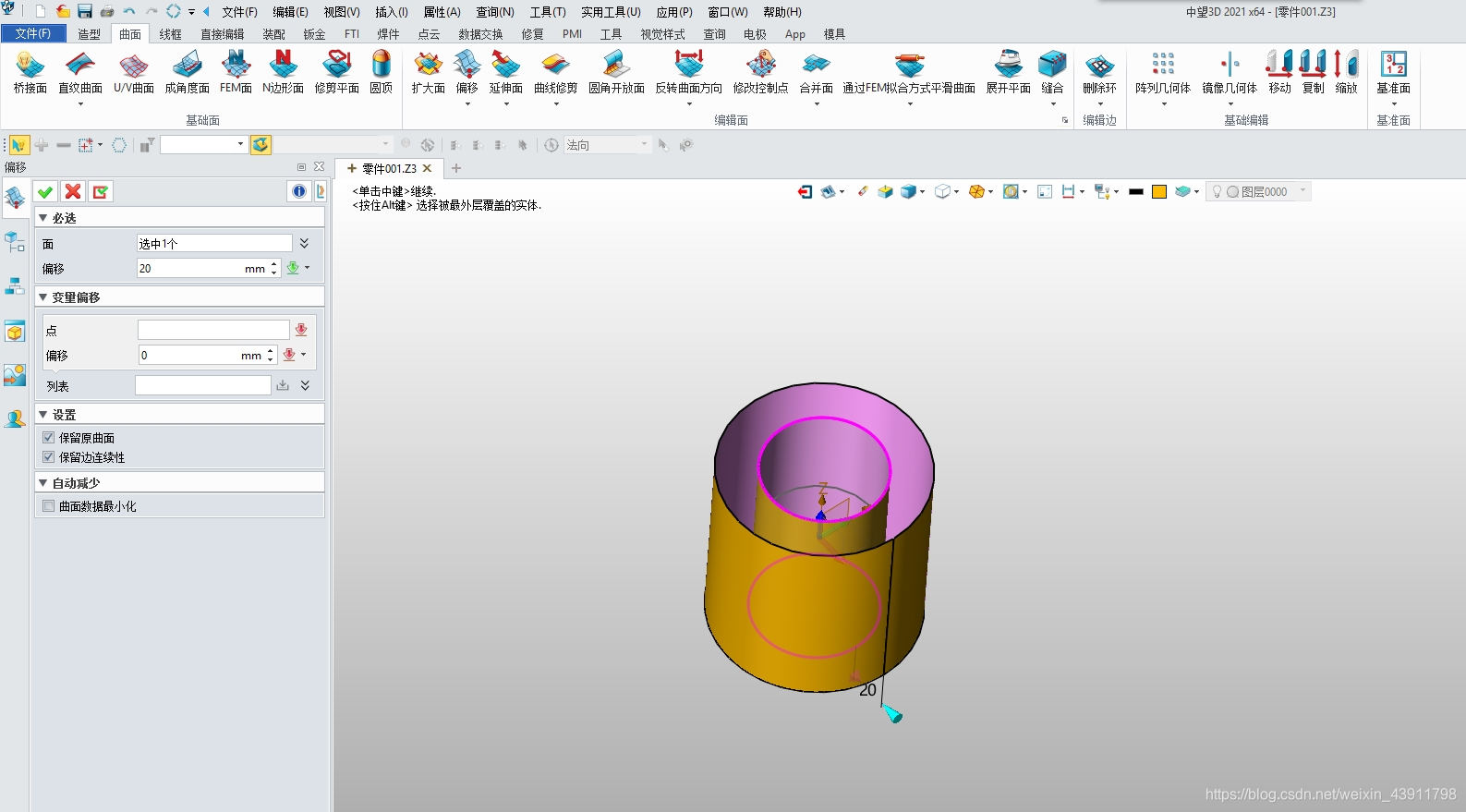

偏距曲面就是把曲面特征沿某方向偏移一定的距离来创建曲面，如图1.3.6所示。机械加工或钣金零件在装配时为了得到光滑的外表面，往往需要确定一个偏距曲面。
现在常用的偏距曲面的生成方法一般是先将原始曲面离散细分，然后求取原始曲面离散点上的等距点，最后将这些等距点拟合成等距面。
