UG NX 12 曲线分析

曲线是曲面的根基，因而也可以说是产品的根基。曲线质量的高低直接影响到曲面质量的好坏，进而影响整个产品的质量。

所以在曲线设计完成后，对曲线的分析和把握就显得非常重要，即工程设计中常用到的曲线特性分析。

在UG NX 12中，对曲线的分析有以下几种类型。

显示极点：显示样条曲线的极点。
曲率梳分析：显示样条曲线的曲率梳。
峰值分析：显示样条曲线的峰值点。
拐点分析：显示样条曲线的拐点。
图表分析：将曲线的曲率显示在Excel软件的图表窗口中，当用户编辑曲线时Excel中的曲率图将自动更新。
输出列表：将曲线的曲率显示在信息输出列表中。

在分析曲线前先认识几个有关连续性（此连续性同样适用在曲面中，此处是借助曲率梳图讲解）的概念，分别是点连续（GO连续）、相切连续（G1连续）和曲率连续（G2连续）。下面结合曲线的曲率梳图来说明曲线的连续性。

GO连续：指两曲线的端点位置相同，也就是说两曲线之间只是简单的相接，称为“位置连续”，如图3.6.1所示。

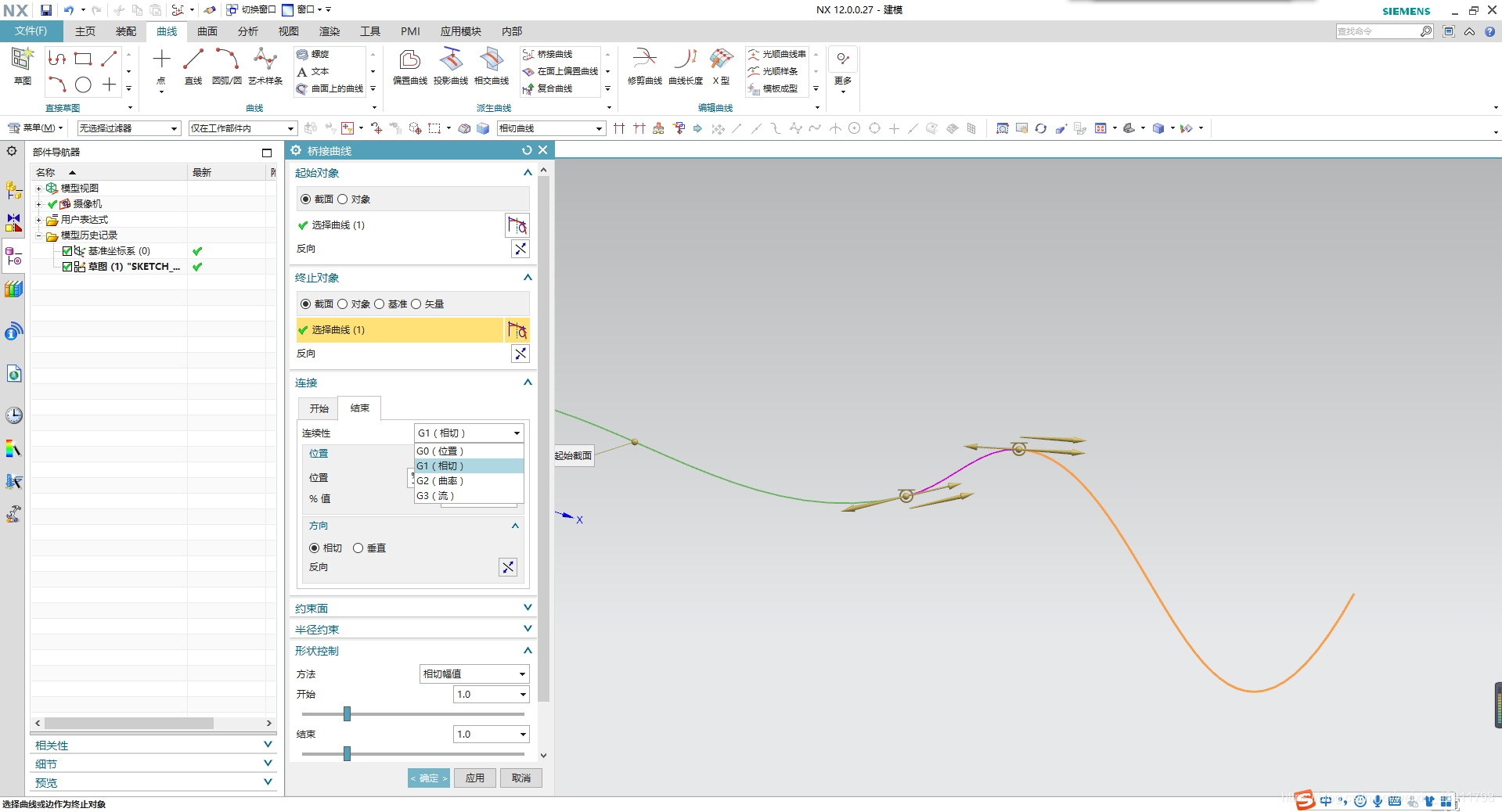

G1连续：指两曲线端点相接的基础上，相接部分的斜率相同，也就是平常说的相切，称为“相切连续”，如图3.6.2所示。

G2连续：两曲线相接点的曲率相同，具有相同的曲率方向，称为“曲率连续"，如图3.6.3所示。

这几种曲线连续方式可以通俗地解释为：GO是指曲线之间简单的相接；G1是指曲线之间不但要相接，而且在相接处还要相切；G2是指曲线在相接处连曲线弯曲的变化趋势也要相同。
