几何公差（GD&T）基础知识公差带

几何误差是指实际被测要素对其理想形状、理想方向和理想位置的变动量。

几何公差是指实际被测要素对其理想形状、理想方向和理想位置的允许变动量。

几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域。它是限制实际被测要素变动的区域（几何误差）。

这个区域的形状、大小、方向和位置取决于被测要素和设计要求，并以此评定几何误差。若被测要素全部位于公差带内，则该零件合格，反之不合格。

几何公差带有形状、大小、方向和位置四个要素。

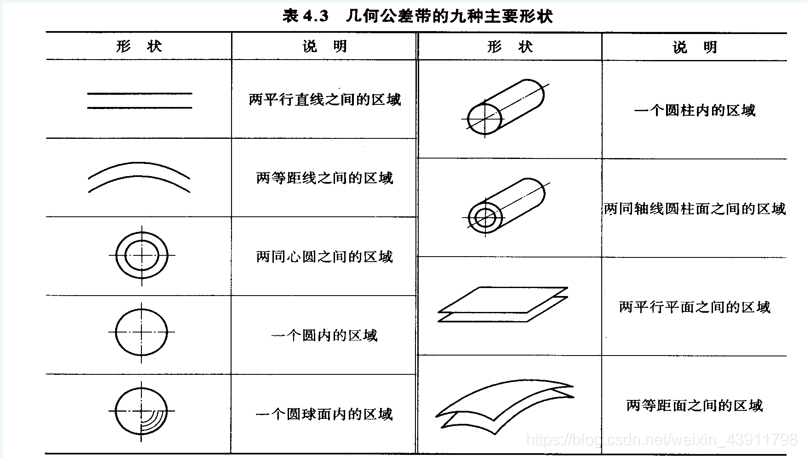

（1）几何公差带的形状 如表4.3所示（主要有9种)

几何公差带的形状是由被测要素的几何形状、几何特征项目和标注形式决定。

（2）几何公差带大小

公差带的大小是用它的宽度 或直径表示，由给定的公差值（ t或Φt 和 SΦt ）决定。

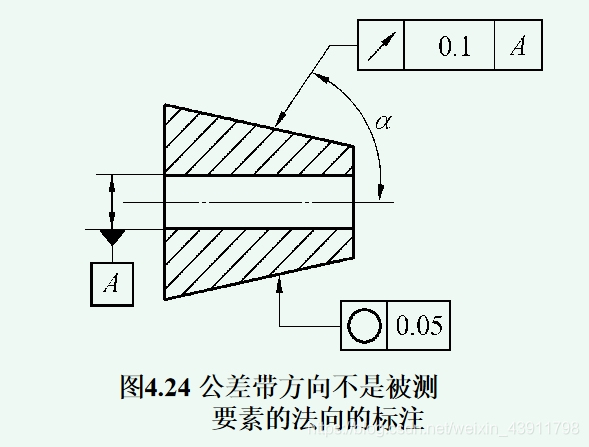

(3) 几何公差带的方向（即公差带的宽度方向）
为被测要素的法向。如另有说明时除外，如图4.24所示。

对于圆度公差带
的方向应垂直于其轴线，如图4.24所示。

（4）几何公差带位置

几何公差带位置有浮动和固定两种形式。
