几何公差带是衡量实际被测要素精度的标准，涉及形状、大小、方向和位置四个要素。公差带形状根据被测要素和空间需求变化，大小由公差值决定。方向通常与指引线箭头一致，位置则有固定和浮动两种情况。理解并正确应用几何公差带对于确保零件制造质量和装配精度至关重要。
几何公差带是用来限制实际被测要素变动的区域。从它的特征来看，几何公差带不仅要考虑它的形状和大小，还要考虑它的方向和位置。

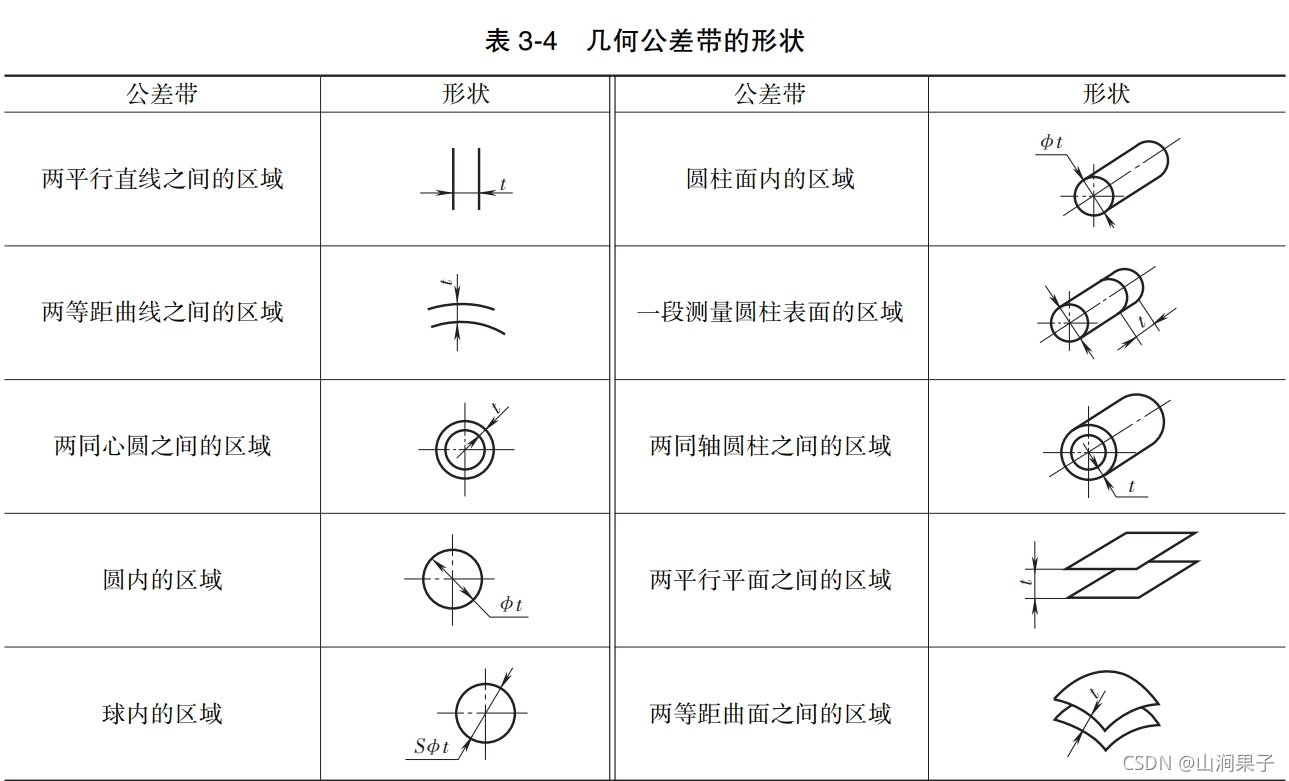

几何公差带的形状随实际被测要素的形状、所处的空间以及要求控制方向的差异而有所不同。常用的几何公差带的形状见表3-4公差带的大小，即公差带区域的宽度t或直径Φt、SΦt（t是公差值代号），标注规范见3.1.4.1节。
公差带的方向是指与公差带延伸方向相垂直的方向，通常即被测要素指引线箭头所指的方向。

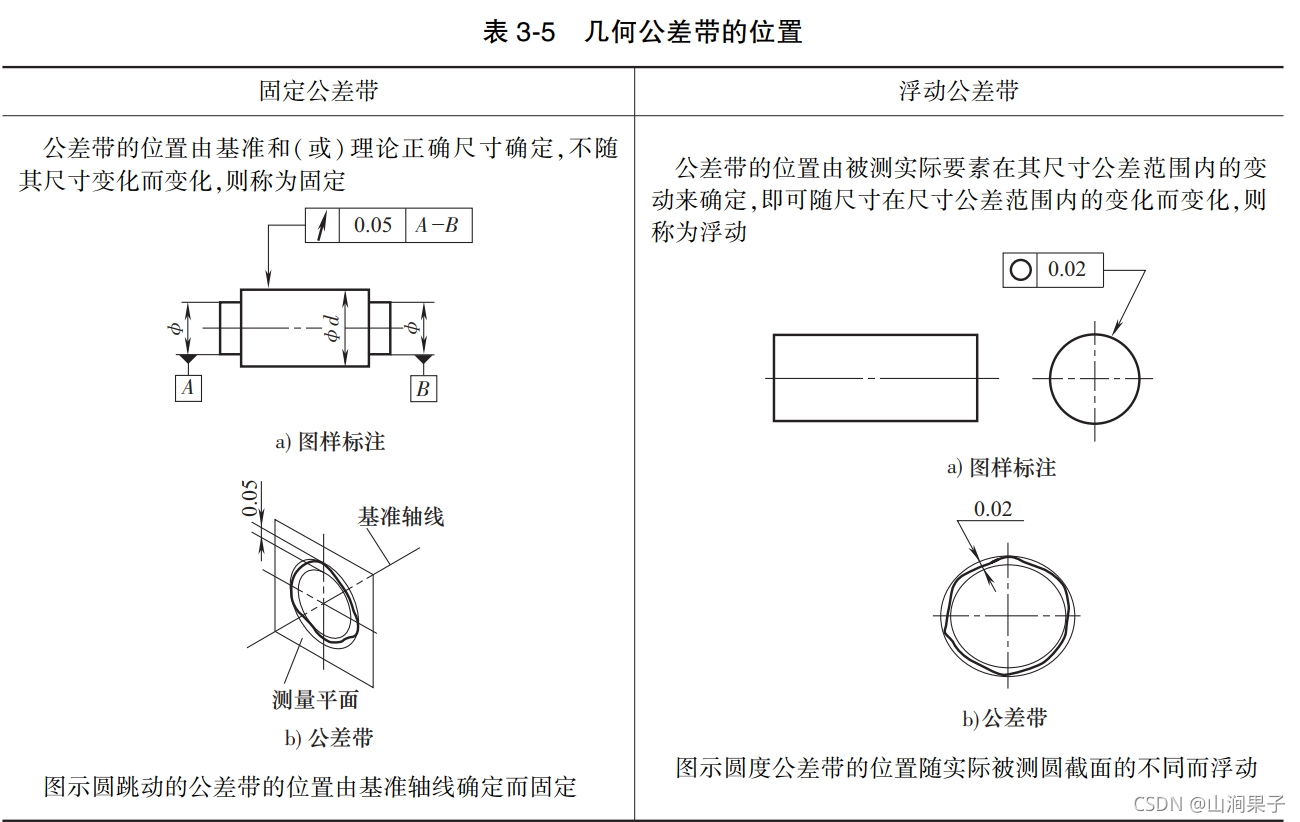

公差带的位置存在固定和浮动两种情况，见表3-5
