UG NX 12 显示曲面网格

曲线是曲面的基础，是曲面造型设计中必须用到的基础元素，曲线质量的好坏直接影响到曲面质量的高低。因此，了解和掌握曲线的创建方法，是学习曲面设计的基本要求。利用UG的曲线功能可以建立多种曲线，其中基本曲线包括点、点集、直线、圆及圆弧、倒圆角、倒斜角等，特殊曲线包括样条曲线、二次曲线、螺旋线和规律曲线等。

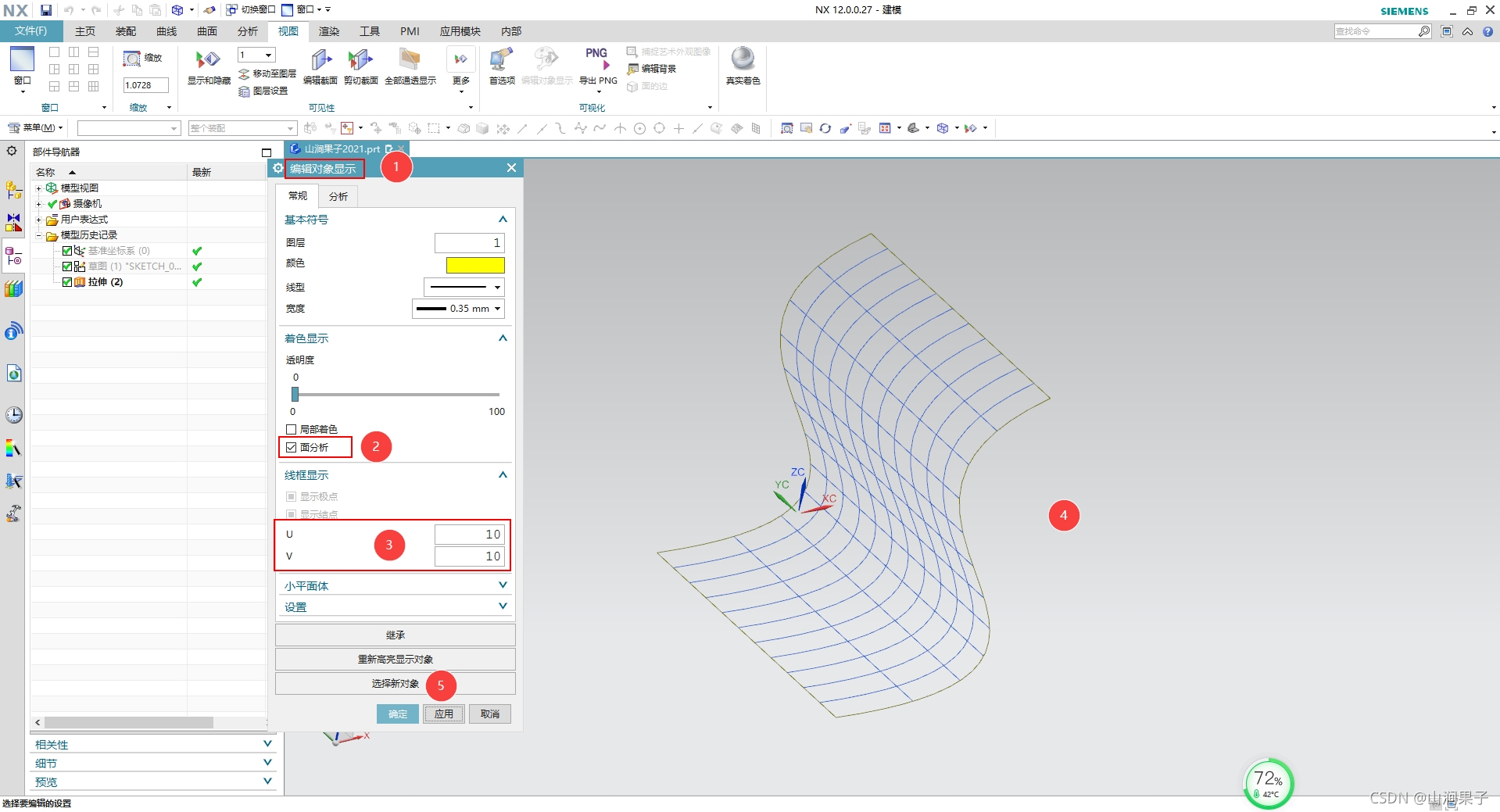

曲面的显示样式除了常用的着色、线框等还可以用网格线的形式显示出来。与其他显示样式相同，网格显示仅仅是对特征的显示，而对特征没有丝毫的修改或变动。

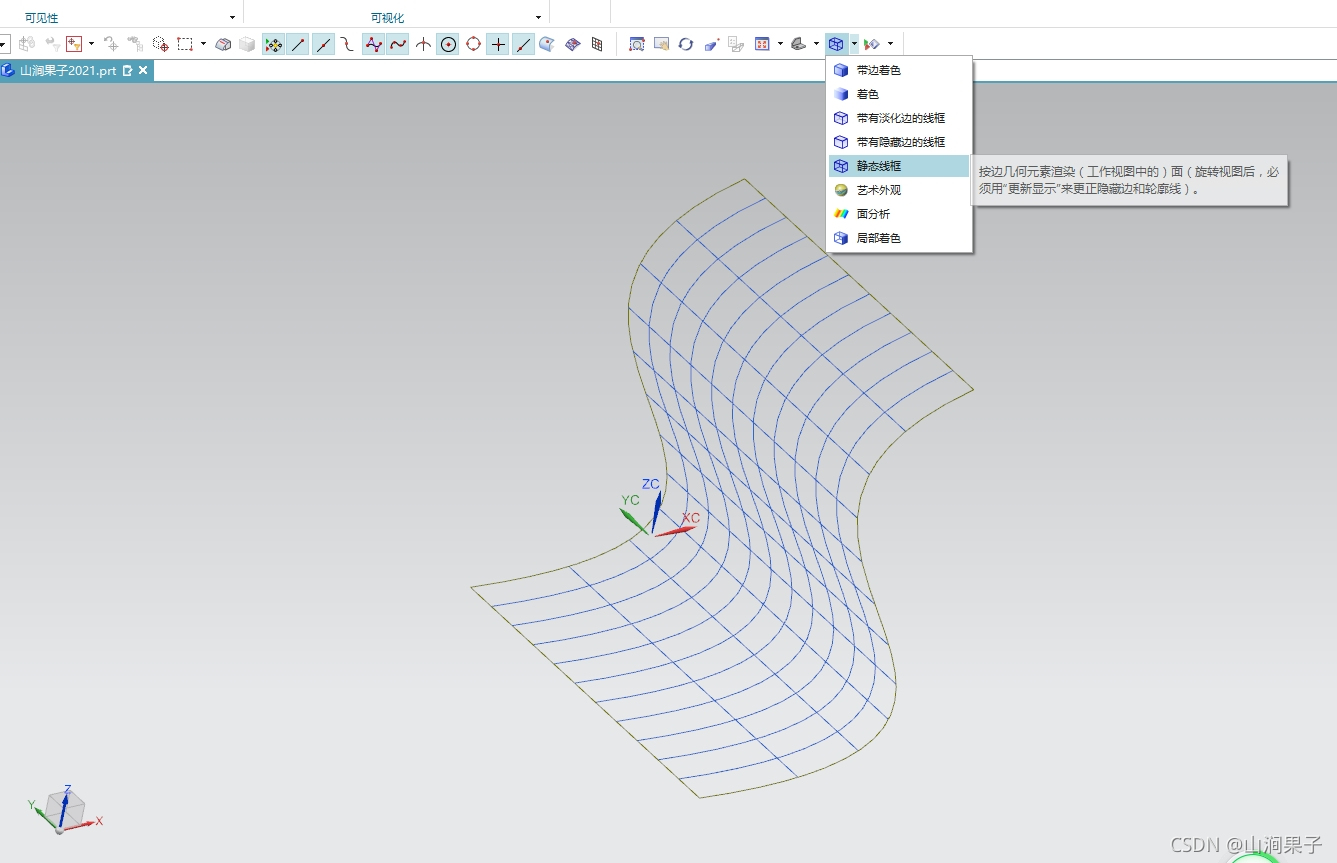

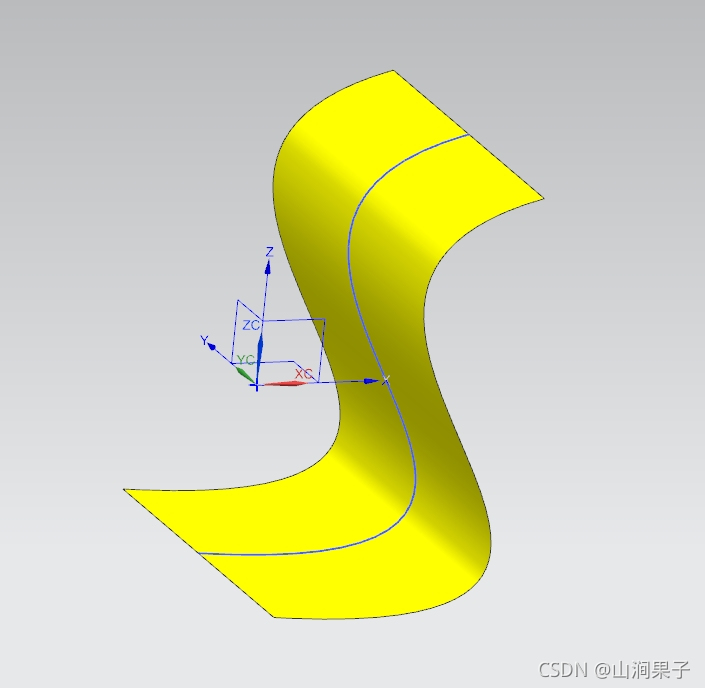

模型在“着色”状态下是不显示网格线的，网格线只在“静态线框”“面分析”和“局部着色”三种状态下才可以显示出来。
