UG NX 12 模型显示基本操作

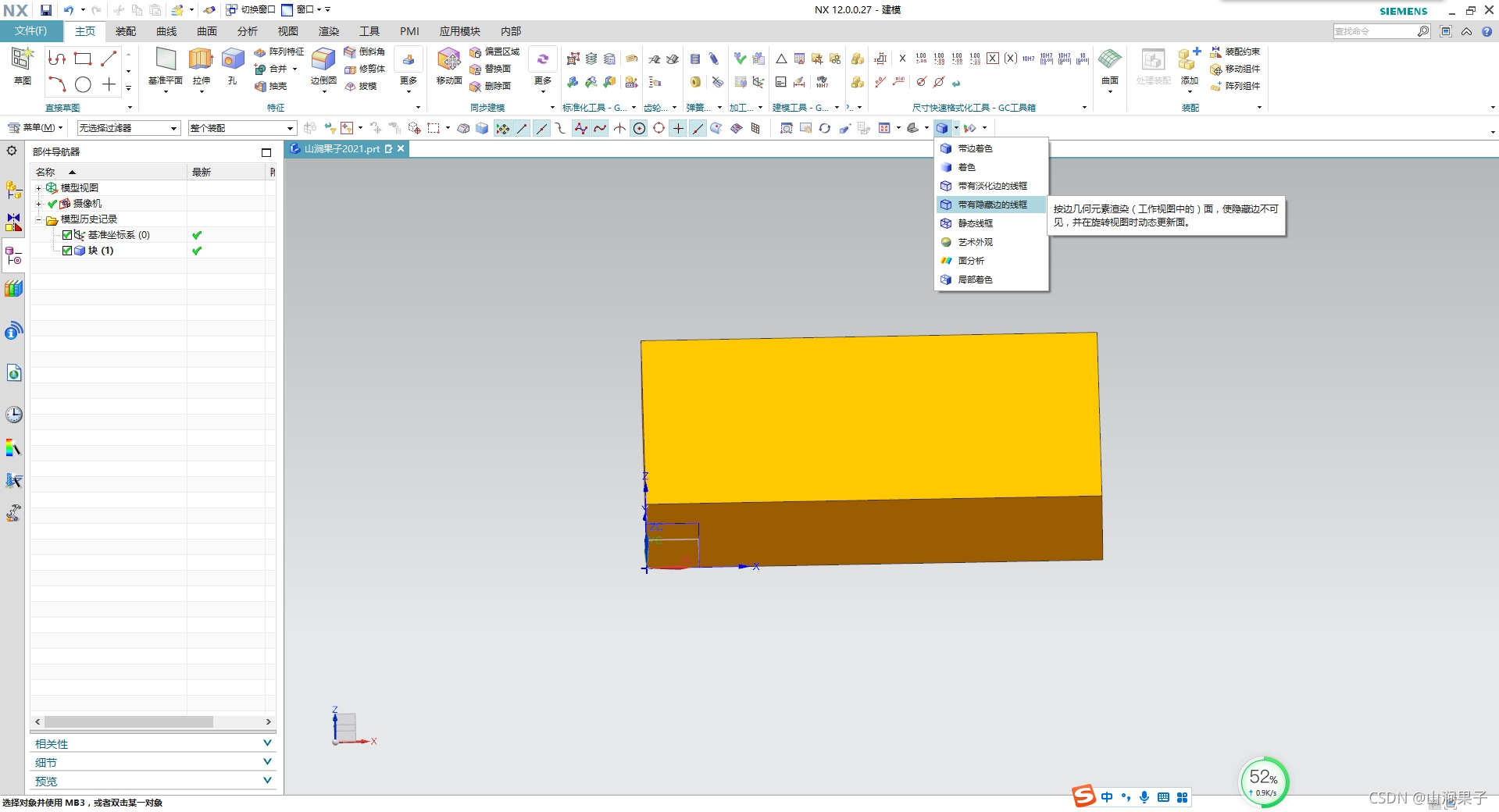

为了查看模型部件或装配体的显示效果，会应用到渲染样式（即显示样式），用户既可以在上边框条“视图”工具栏的显示样式下拉列表中设置显示样式，也可以在功能区“视图”选项卡的“样式”面板中进行设置，如下图所示。

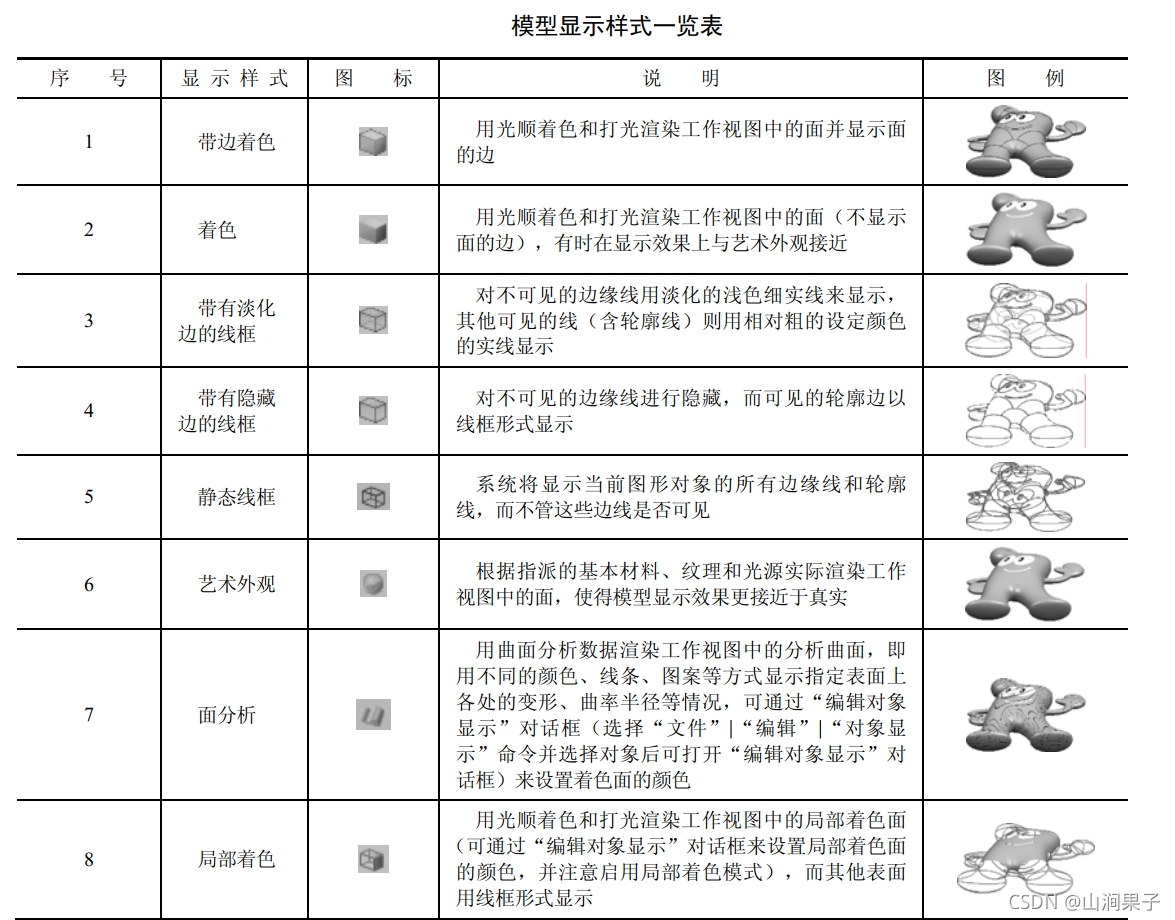

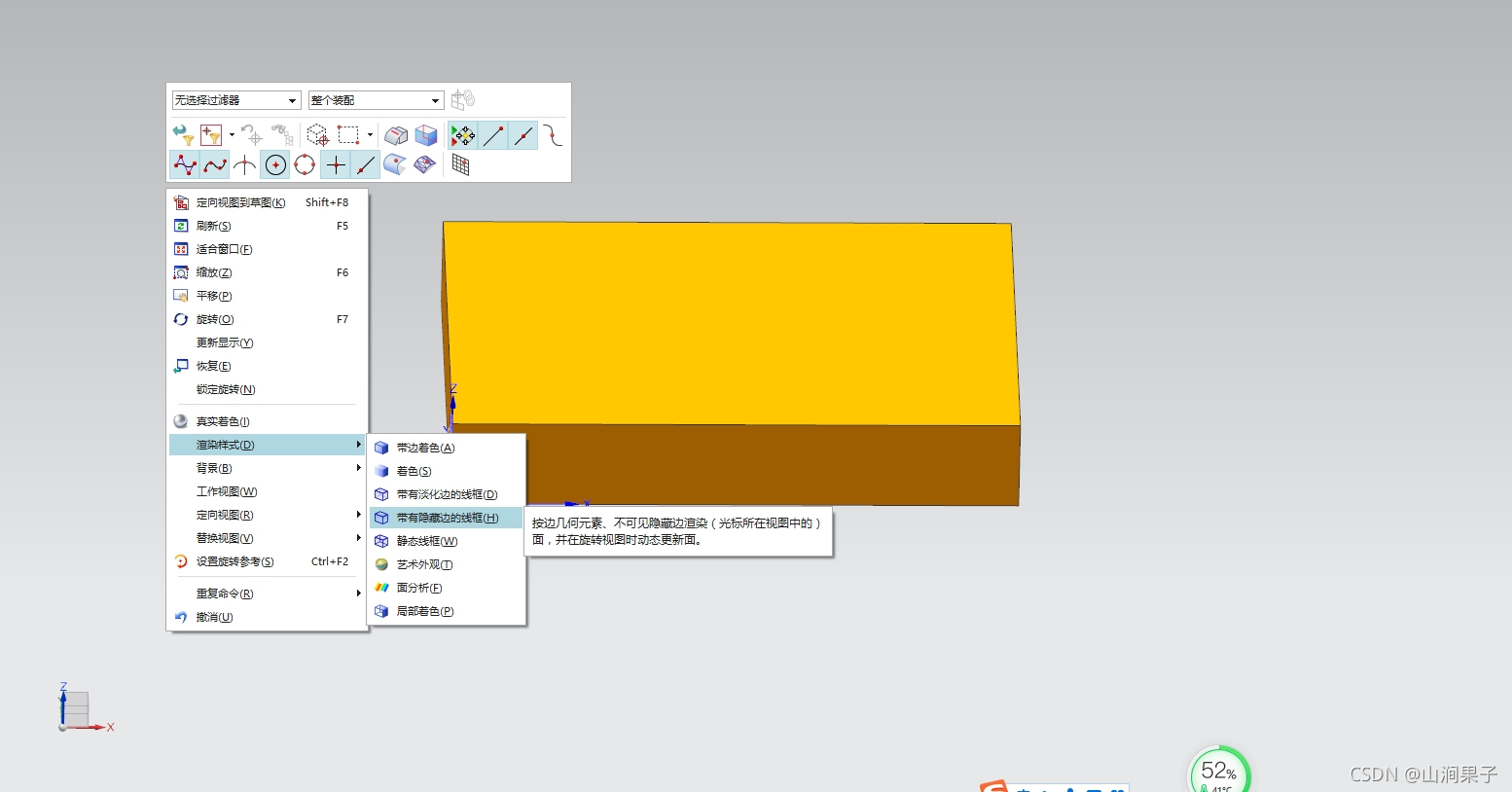

用户也可以在图形窗口的空白区域中右击，接着从弹出的快捷菜单中展开“渲染样式”级联菜单，如下图所示，然后从该级联菜单中选择一个渲染样式选项即可。可用的模型显示样式如表1-4所示。
