机械制图之尺寸标注

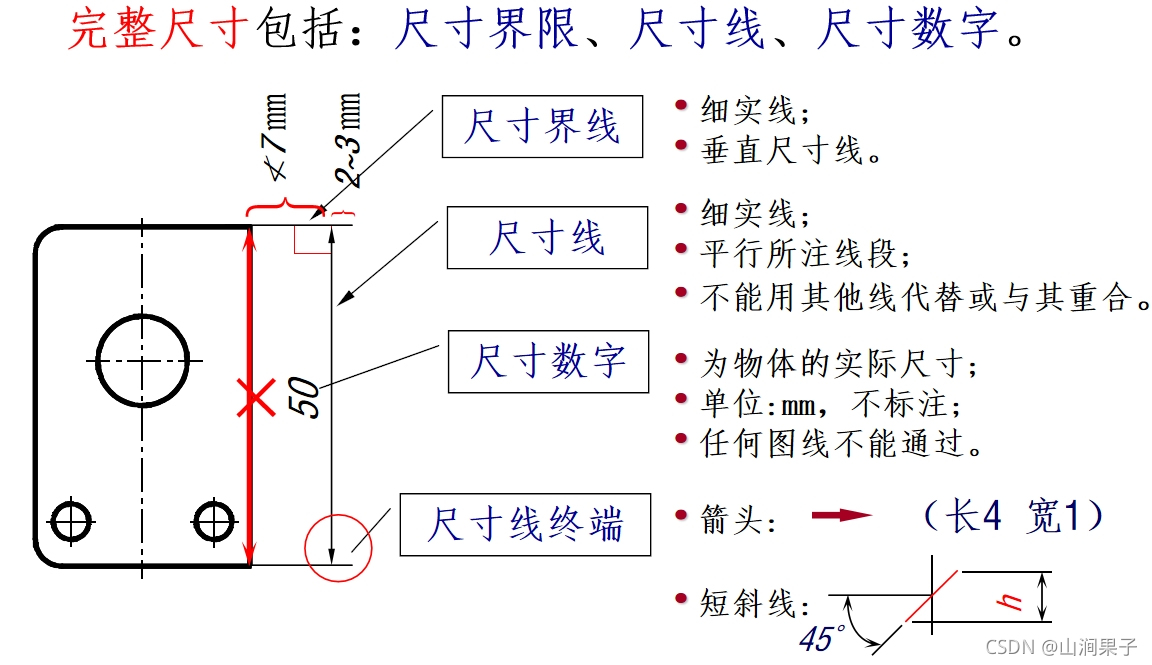

1.基本规则

1)图样上所标注尺寸为机件的真实大小，且为该机件的最后完工尺寸，它与绘图的比例和绘图的准确度无关。

2)图样中的尺寸，以毫米为单位时，不标注单位名称；采用其他单位，必须注明。

3)机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。

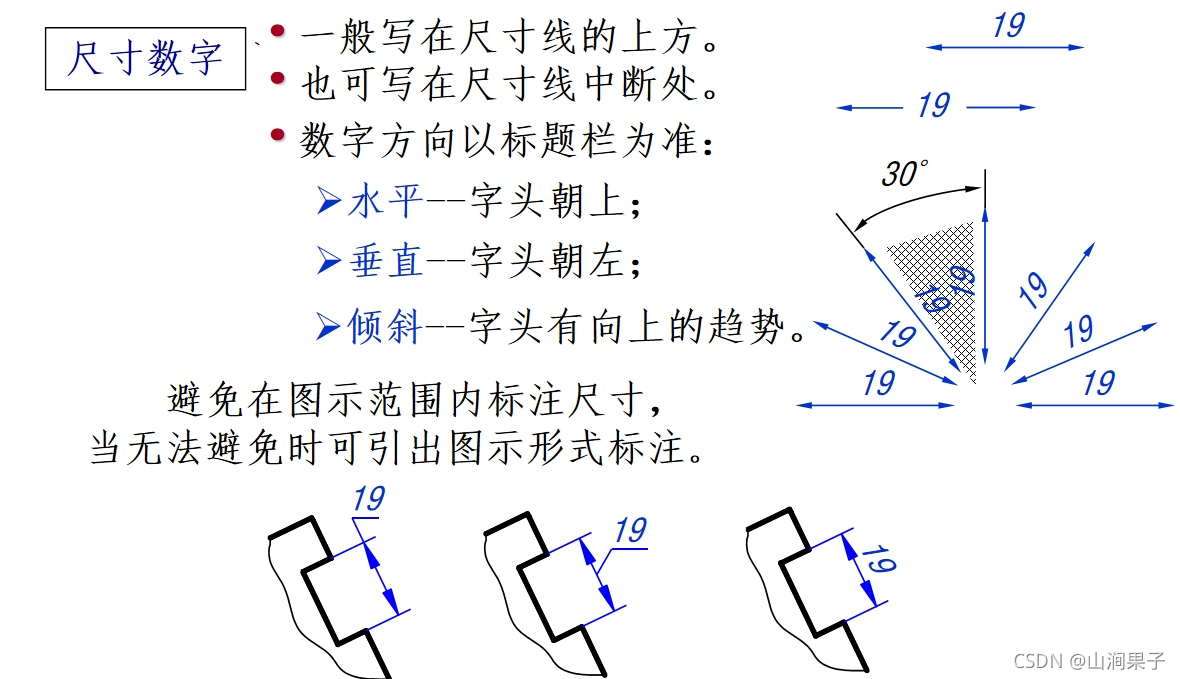

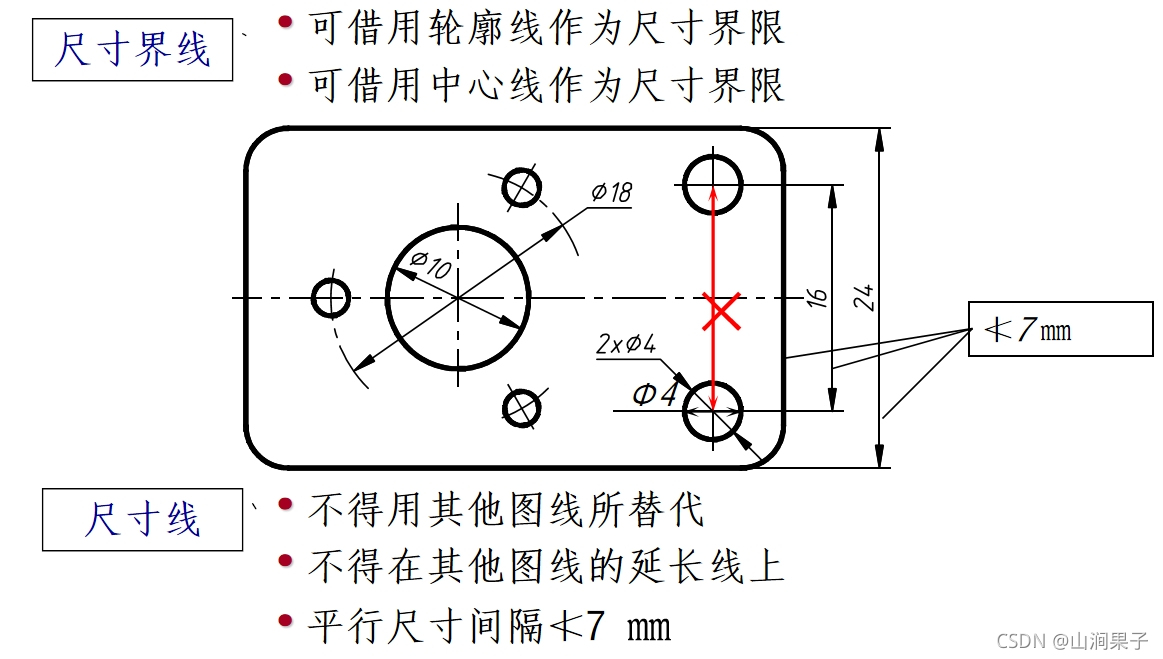

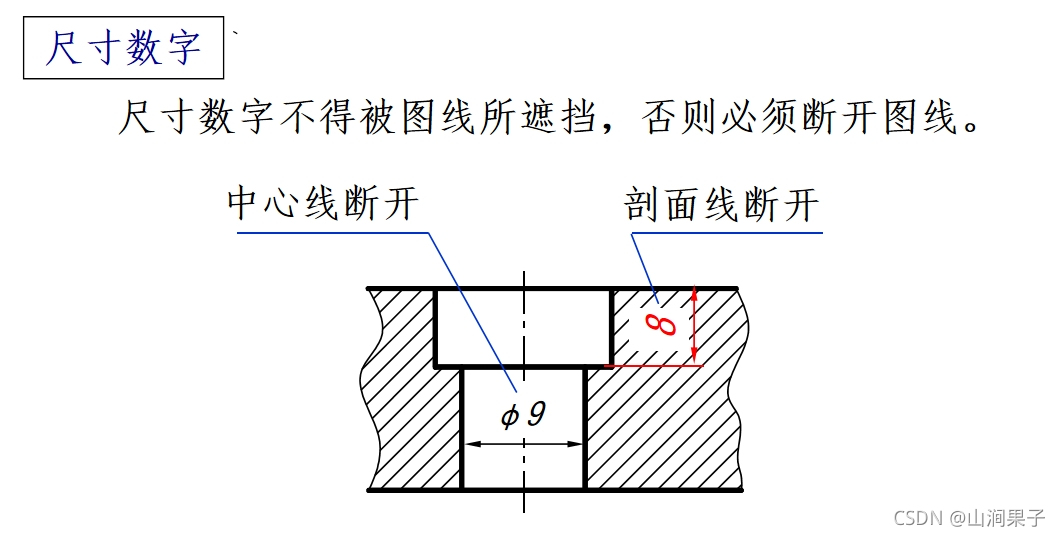

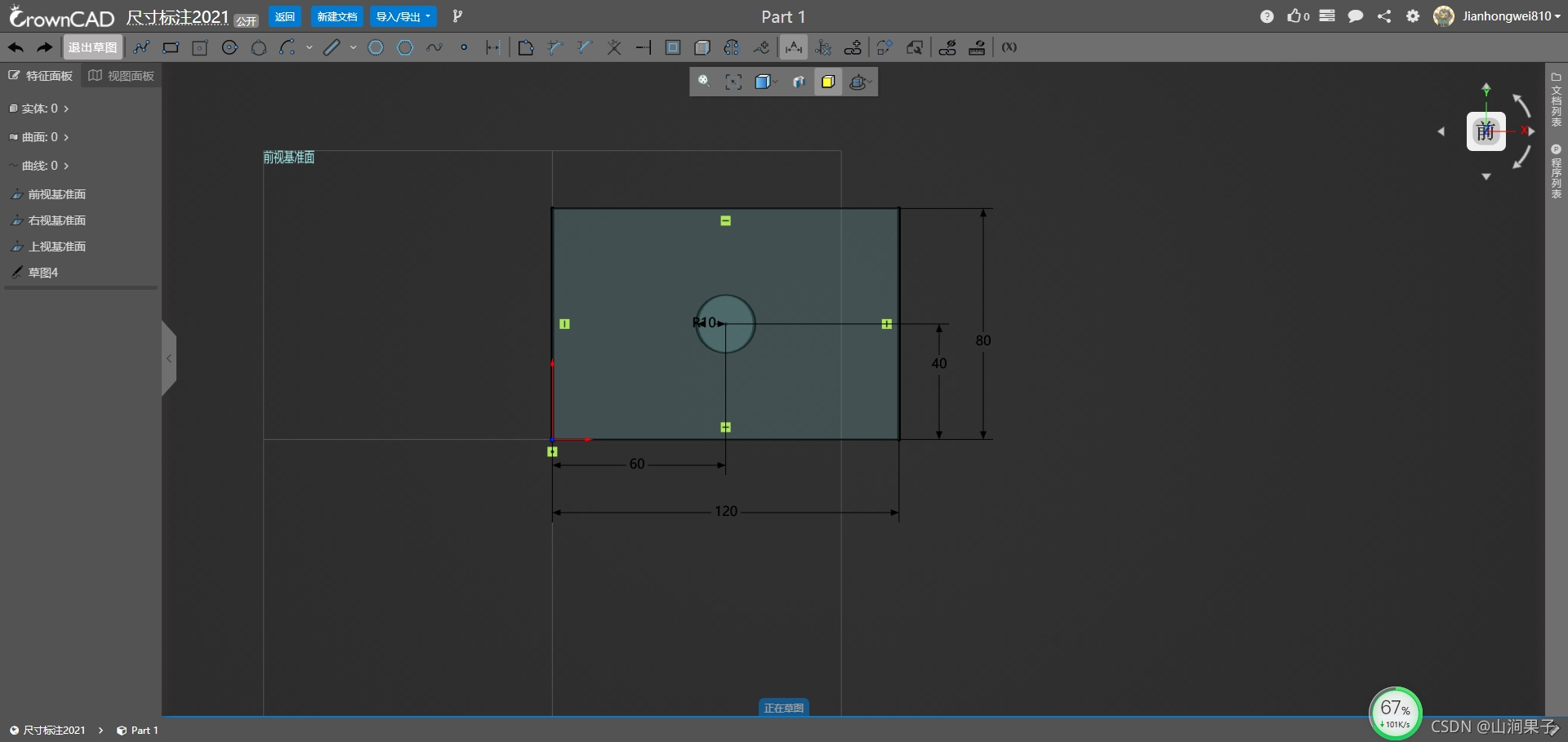

2.线性尺寸的注法

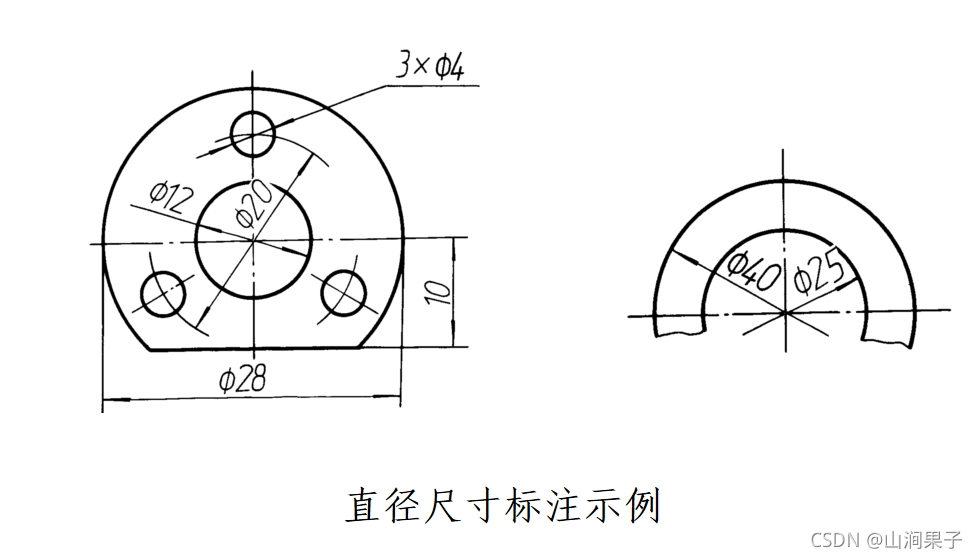

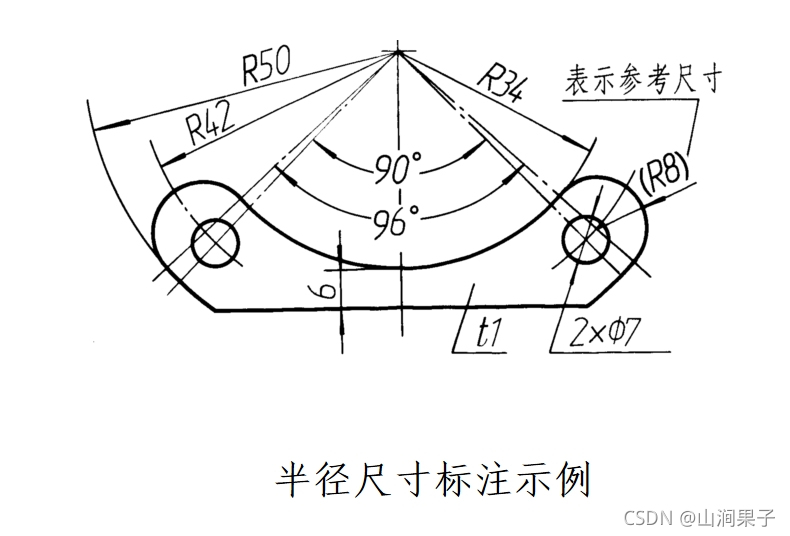

3.直径和半径尺寸的注法

整圆或大于半圆的圆弧一般标注直径尺寸，并在数值前加“φ”。

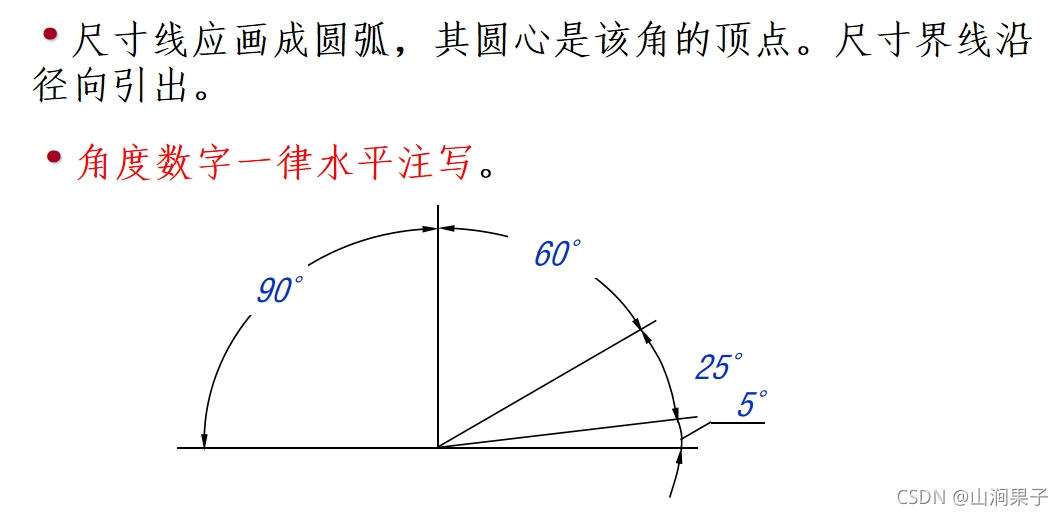

4.角度尺寸的注法

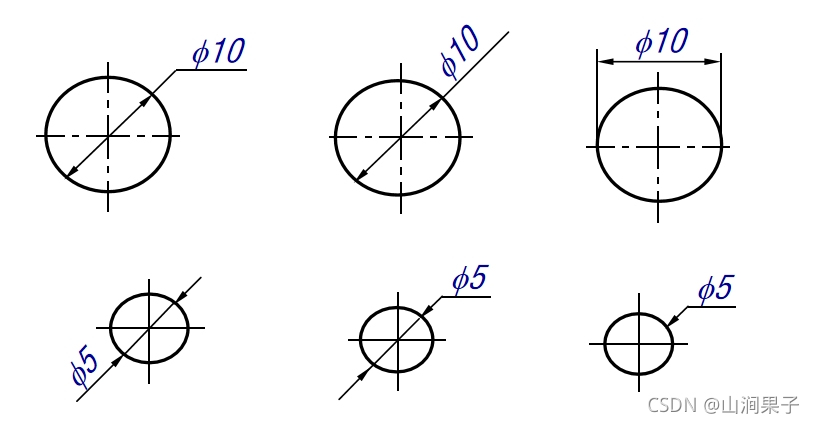

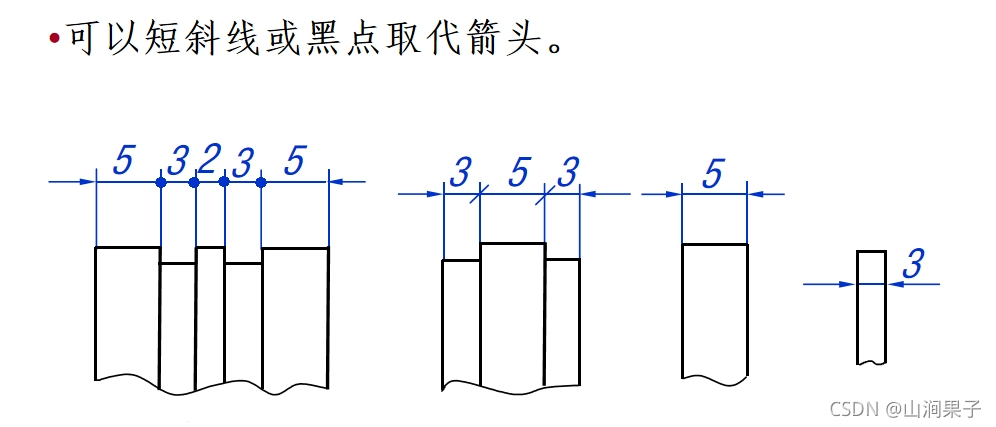

5.狭小部位尺寸的标注
