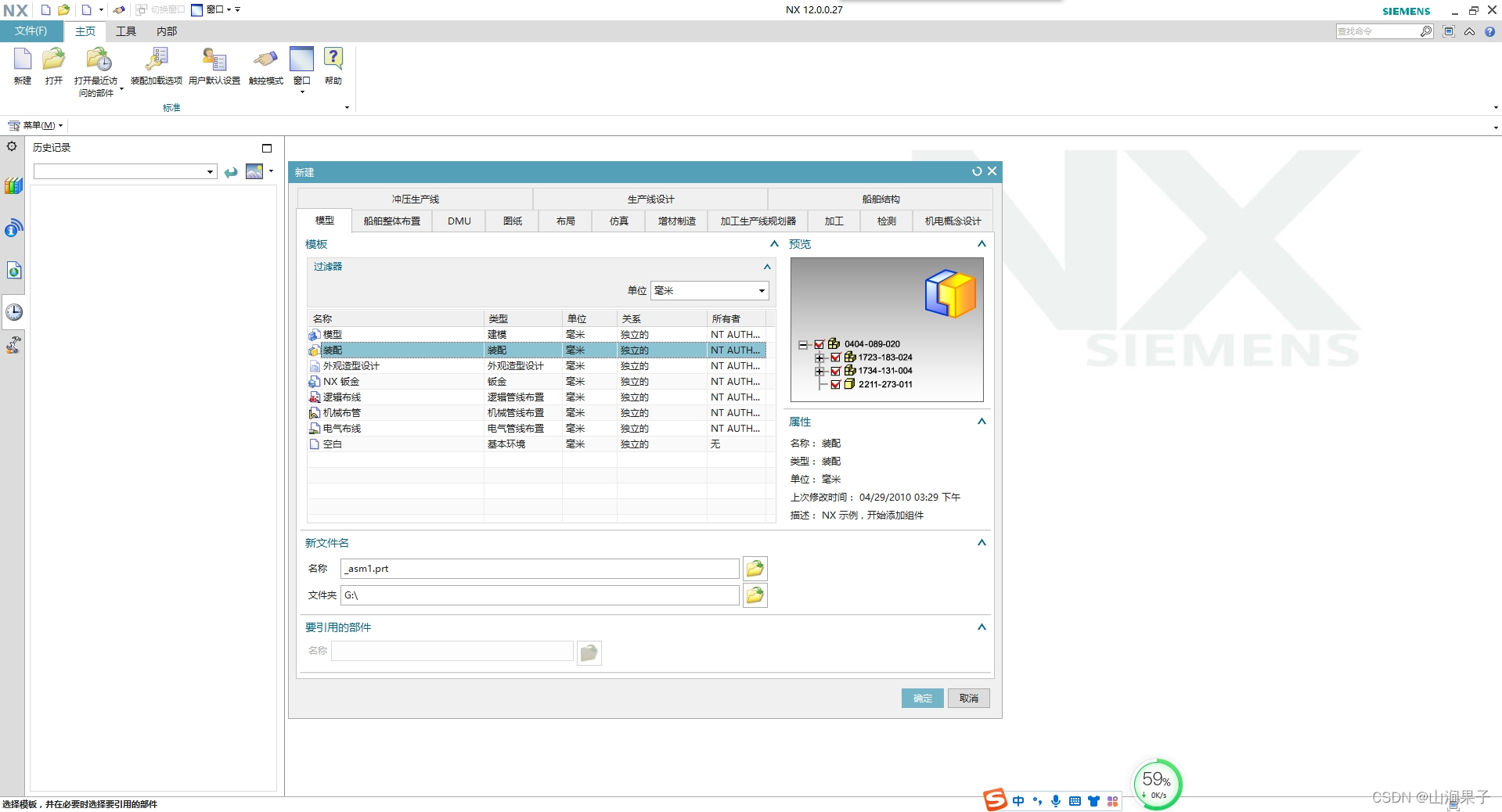

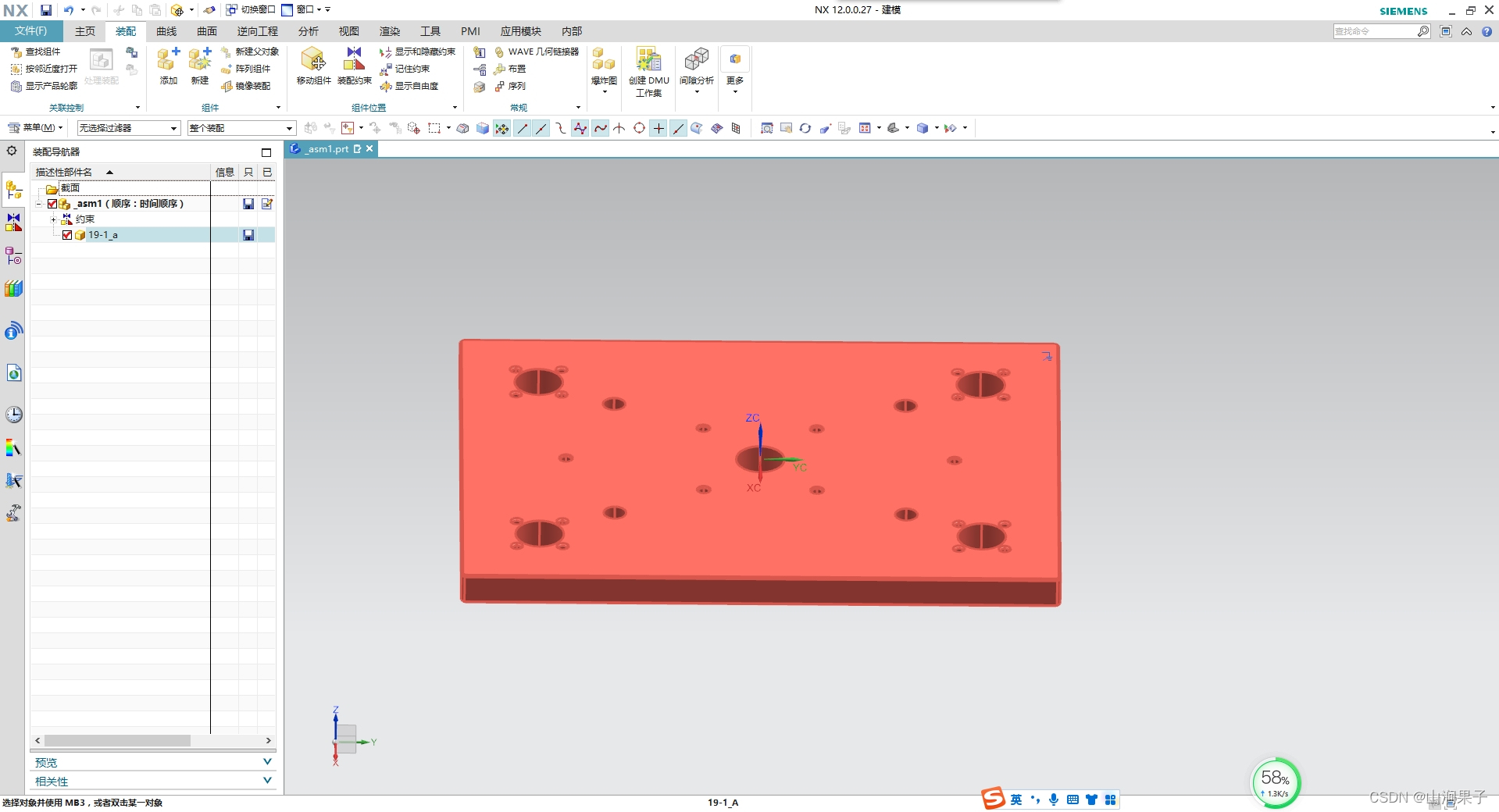

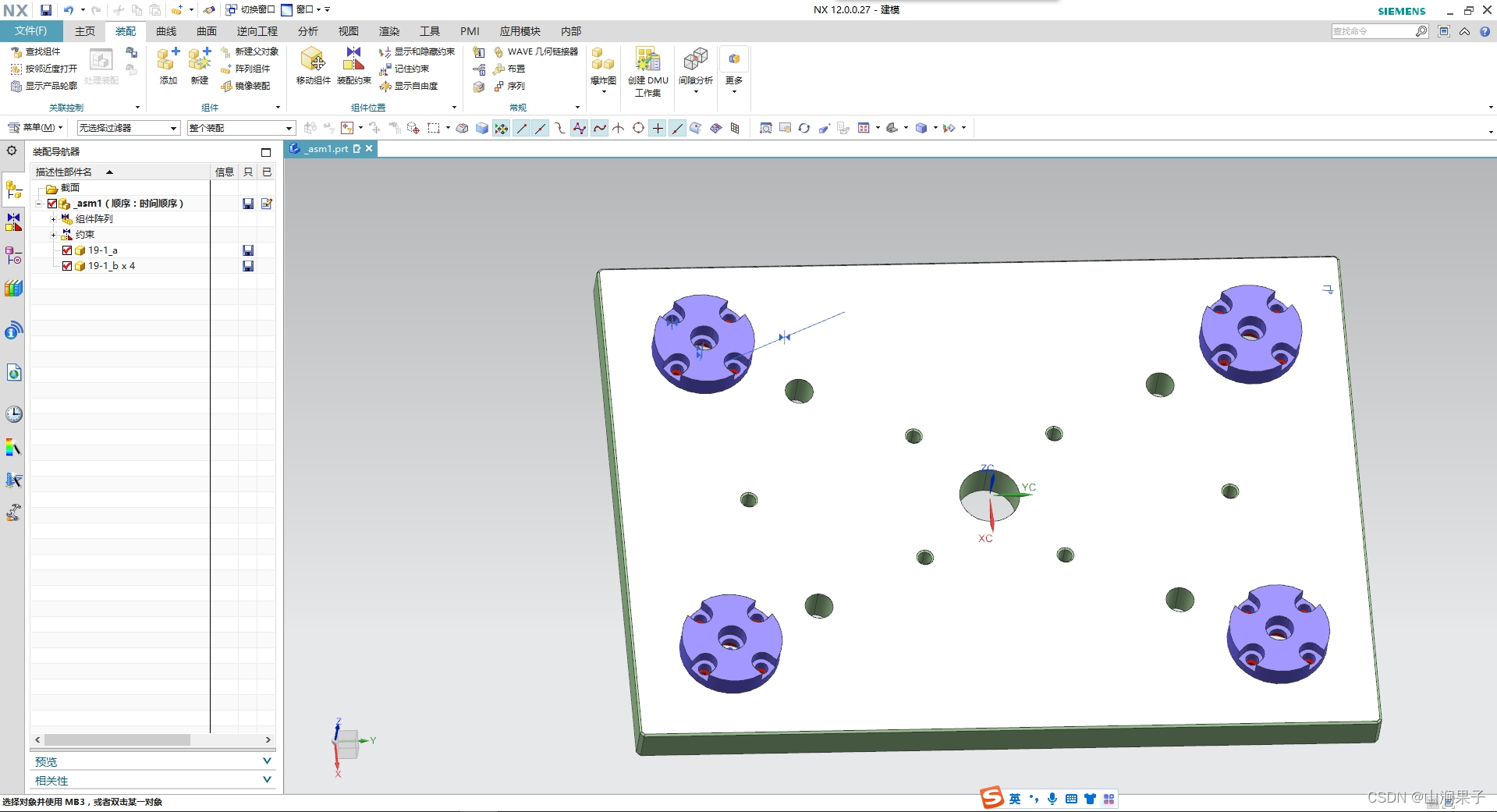

UG NX 12 组件装配约束

约束关系是指组件的点、边、面等几何对象之间的配对关系，用于确定组件在装配中的相对位置。

这种装配关系由一个或多个关联的约束组成，可通过关联约束来限制组件在装配中的自由度，对组件的约束效果有两种。

（1）完全约束：组件的全部自由度都被约束，在图形窗口中看不到约束符号。

（2）欠约束：组件中还有自由度，没有完全被限制，称为欠约束，在装配中允许欠约束存在。

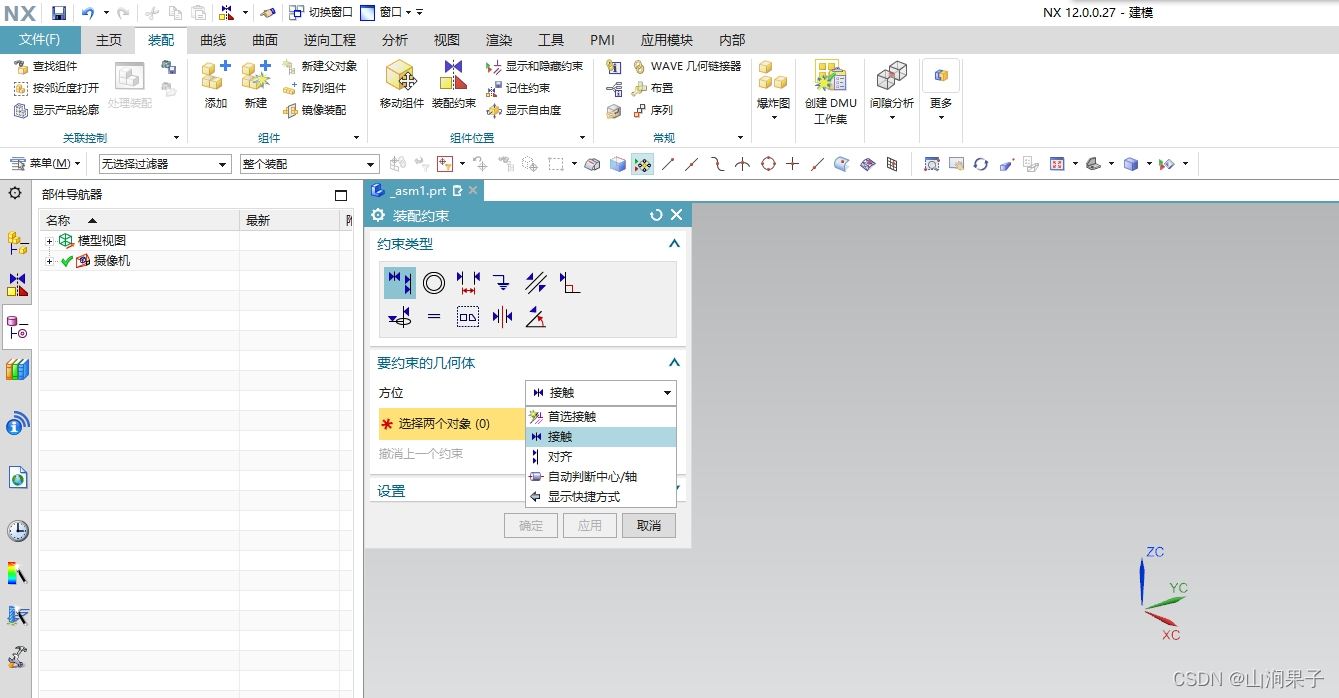

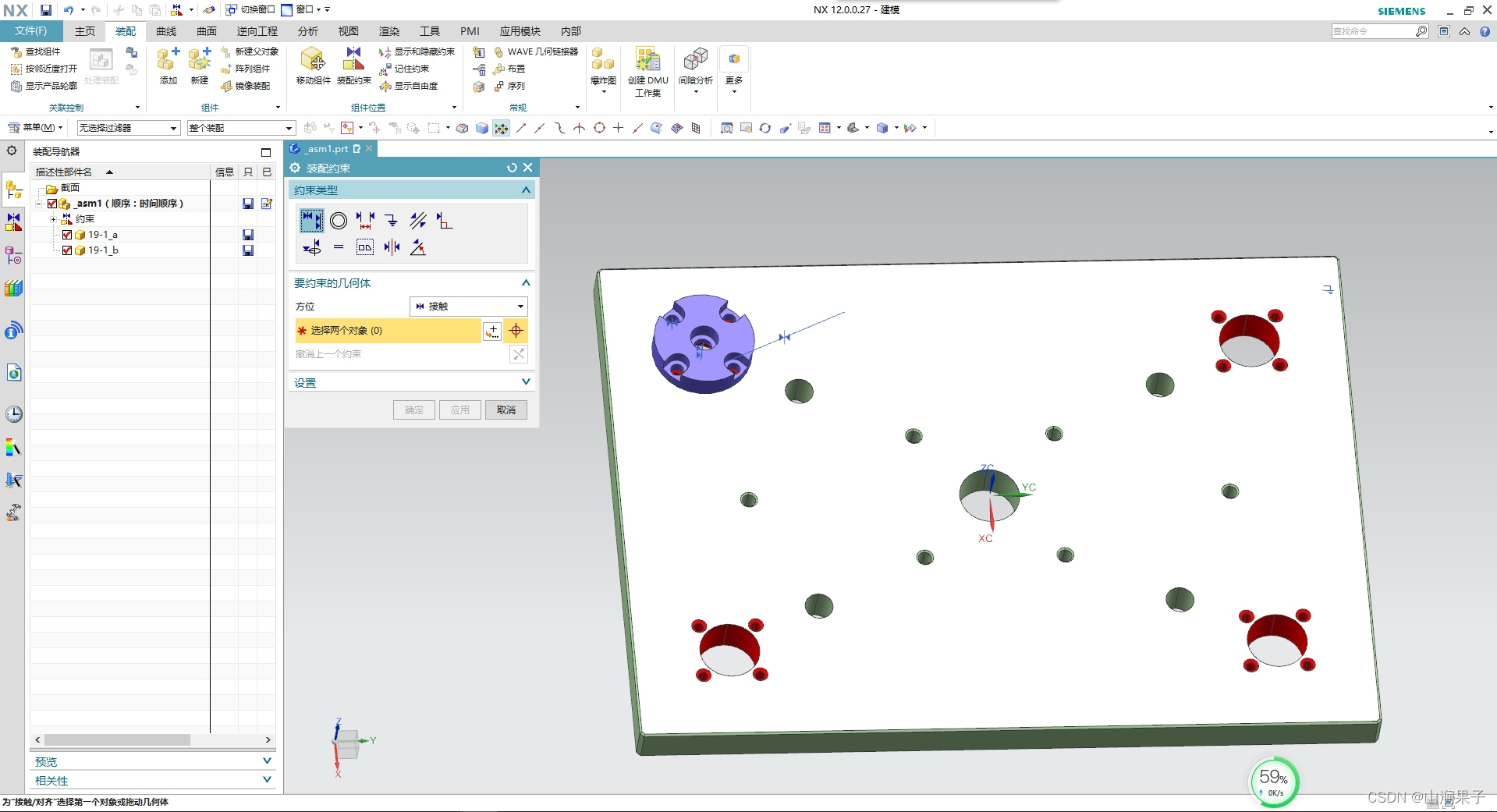

在菜单栏中选择【装配】1【组件位置】1【装配约束】命令，或者直接单击装配工具栏中的【装配约束】鉴按钮，弹出【装配约束】对话框，该对话框用于指定装配约束条件，如下图所示。

各选项含义如下：

（1）接触对齐

接触：可以定义两个同类对象相一致。

对齐：对齐匹配对象。

自动判断中心/轴：使圆锥、圆柱和圆环的轴线重合。

（2）同心：将相匹配的组件中的一个对象定位到基础组件中的一个对象的中心上，其中一个对象必须是圆柱体或轴对称实体。

（3）距离：用于指定两个相匹配的对象之间的最小距离，距离可以是正值，也可以是负值。正负号决定相匹配的对象在基础组件的哪一侧。

（4）固定：将组件固定在当前的位置上。

（5）平行：约束两个对象的方向矢量平行。

（6）垂直：约束两个对象的方向矢量垂直。

（7）拟合：将半径相等的两个圆柱面贴合在一起。

8）胶合：将组件焊接在一起，使它们能作为刚体移动。

（9）中心：约束两个对象的中心对齐。

“1”对"2"：将相配的一个对象中心定位到基础组件中的两个对象的中心上。

“2”对"1”：将相配的两个对象中心定位到基础组件中的一个对象的中心上，并要与其对称。

“2”对"2"：将相配的两个对象中心定位到基础组件中的两个对象的中心上，并要对称布置。

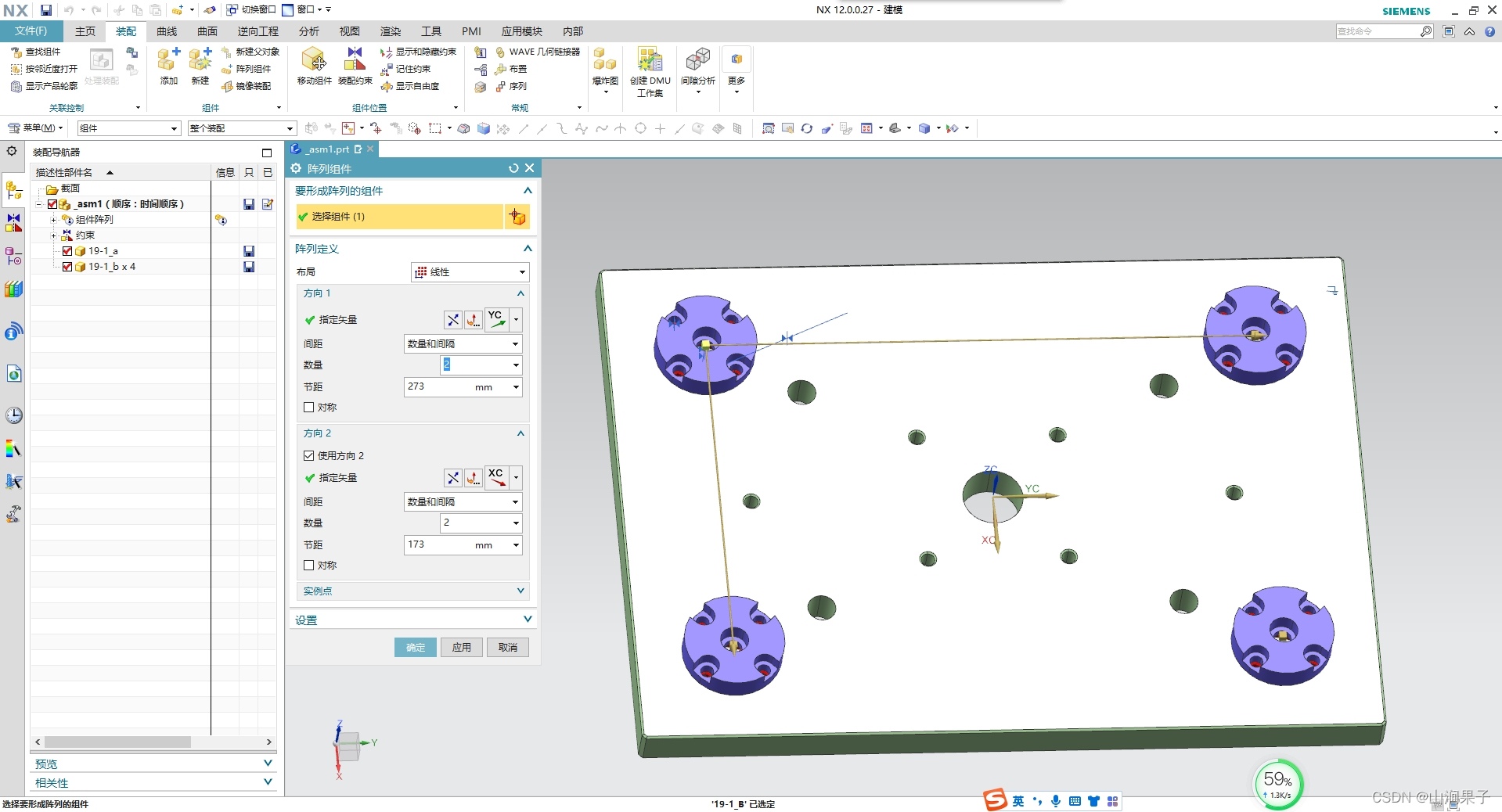

（10）角度：指定两约束对象之间的角度，使其成角度布置。
