UG NX 12 草图 (基础知识)

在这里插入图片描述
草图知识在三维建模技术中占据相当重要的位置。因为在实体建模和曲面建模中,草图可以作为实体建模的特征横截面,在曲面建模中草图又可作为曲线进行曲面的构建。

草图绘制(简称草绘)功能是UG NX 12为用户提供的一种十分方便的二维绘图工具。

用户可以首先按照自己的设计意图,迅速勾画出零件的粗略二维轮廓,然后利用草图的尺寸约束和几何约束功能精确确定二维轮廓曲线的尺寸、形状和相互位置。

两种草图任务环境

在UG NX12中,可以在两种不同的任务环境绘制草图,包括【直接草图】环境和【在草图任务环境中打开】环境。

1.直接草图

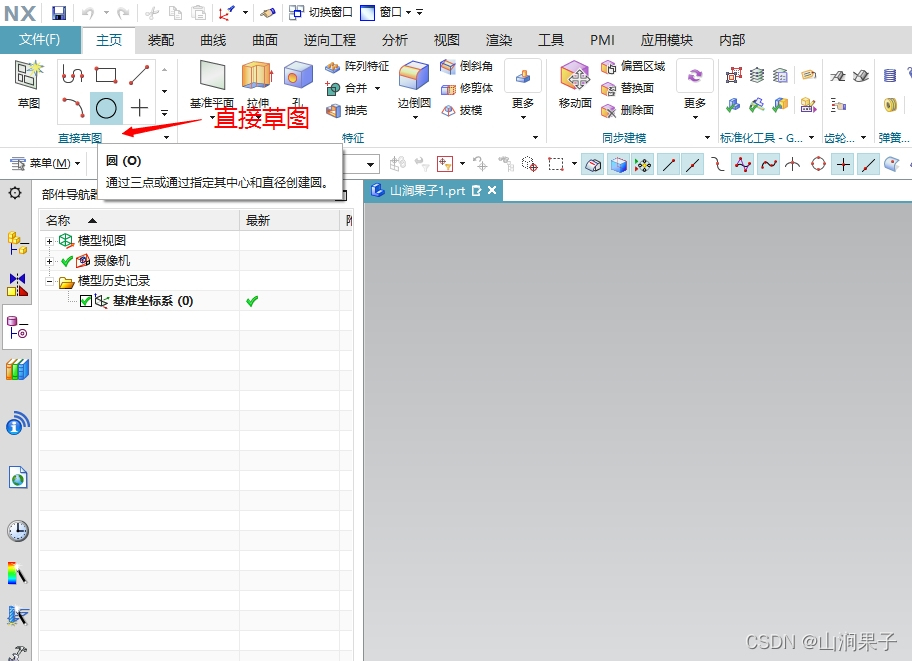

【直接草图】环境其实就是建模环境。

很多时候,直接草图等同于曲线,而直接草图的绘制要比创建曲线快速得多、方便得多。
在这里插入图片描述

2.草图任务环境

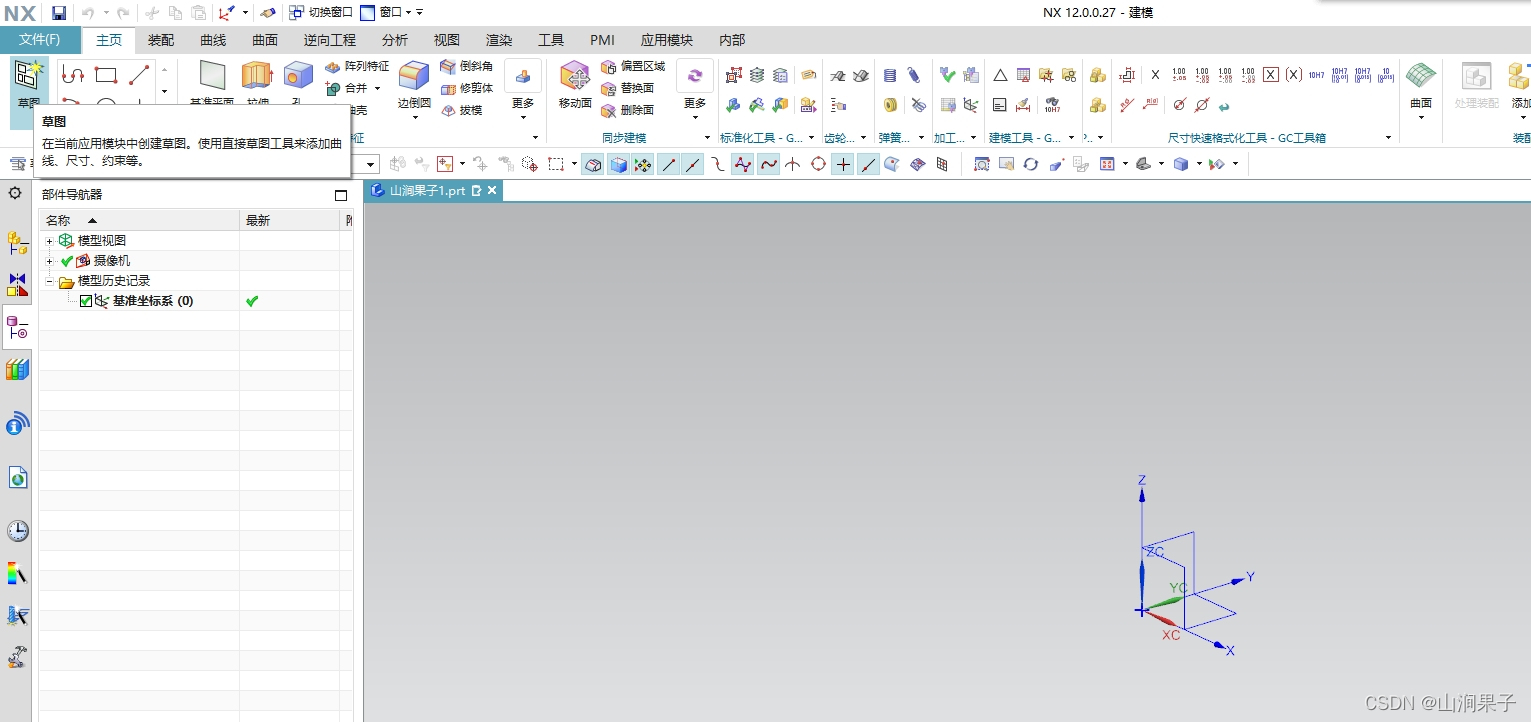

在【直接草图】组的【更多】列表中单击【在草图任务环境中打开】命令,将由直接草图方式切换到草图任务环境。

由于直接草图中所能使用的草图编辑命令较少,若要获得更多的编辑命令,最好选择【在草图任务环境中打开】方式。

在这里插入图片描述

创建与指定草图平面

在绘制草图之前,首先要根据绘制需要选择草图工作平面(简称草图平面)。草图平面是指用来附着草图对象的平面,可以是坐标平面,如XC-YC平面,也可以是实体上的某一平面,如长方体的某一个面,还可以是基准平面。因此草图平面可以是任一平面,即草图可以附着在任一平面上,这给设计者带来了极大的设计空间和创作自由。

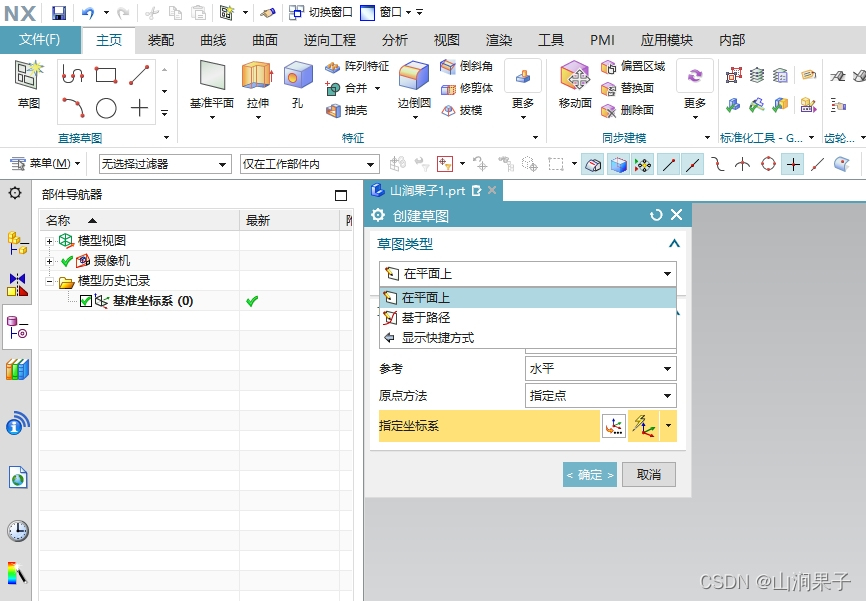

在【创建草图】对话框的【草图类型】下拉列表中(如下图所示),包含两个选项:

【在平面上】和【基于路径】,用户可以选择其中的一种作为新建草图的类型。按照默认设置,选择【在平面上】选项,即设置草图类型为在平面上的草图。

1.【在平面上】平面类型

将草图绘制在选定的平面或者基准平面上。用户可以自定义草图的方向、草图原点等。

在这里插入图片描述
该类型中所包含的选项及按钮含义如下。
●【草图平面】选项区:该选项区用于确定草图平面。

●·平面方法:创建草图平面的方法,包括【自动判断】、【现有平面】、【创建平面】和【创建基准坐标系】。

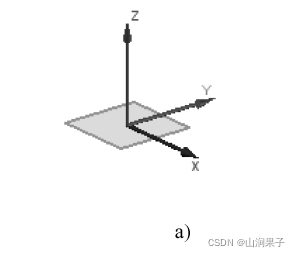

【自动判断】表示程序自动选择草图平面,一般为XC-YC基准平面,如图a所示;
在这里插入图片描述

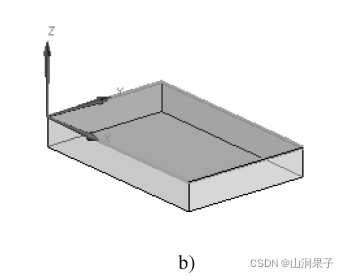

【现有平面】是指图形区中所有的平面,包括基准平面和模型上的平面,如图b所示;【创建平面】是以创建基准平面的方法来创建草图平面;
在这里插入图片描述

【创建基准坐标系】是以基准坐标系的创建方法来确定草图平面,草图平面默认为基准坐标系中的XC-YC平面,如图c所示。

在这里插入图片描述
●反向:单击此按钮,将改变草图方向。

·●【草图方向】选项区:该选项区可控制参考平面中X轴、Y轴的方向。
●【草图原点】选项区:设置草图平面坐标系的原点位置。

2.【基于路径】平面类型

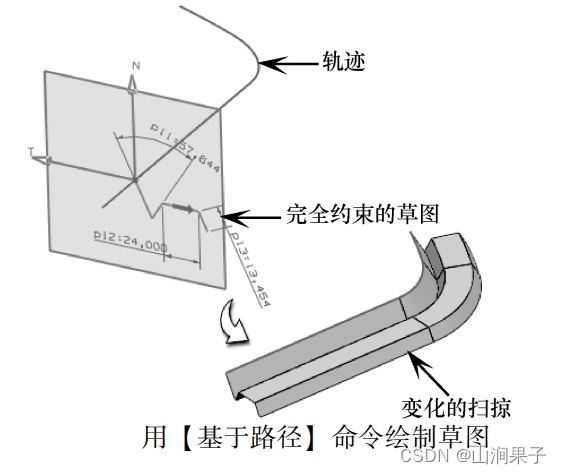

当为特征(如变化的扫掠)构建输人轮廓时,可以选择【基于路径】绘制草图。下图说明的是完全约束的基于轨迹绘制草图以及产生的变化的扫掠。
在这里插入图片描述

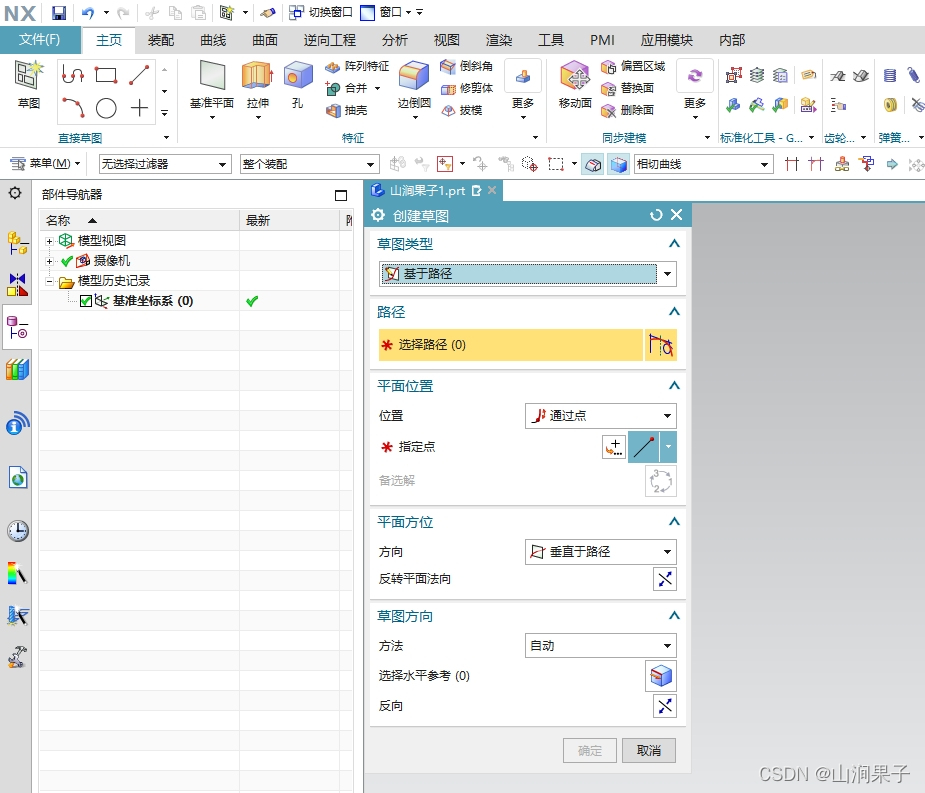

选择此类型,将在曲线轨迹路径上创建出垂直于轨迹、平行于轨迹、平行于矢量和通过轴的草图平面,并在草图平面上创建草图。【基于路径】类型的选项设置如下图所示。

在这里插入图片描述
