Creo 9.0 如何快速修改CAD坐标系？

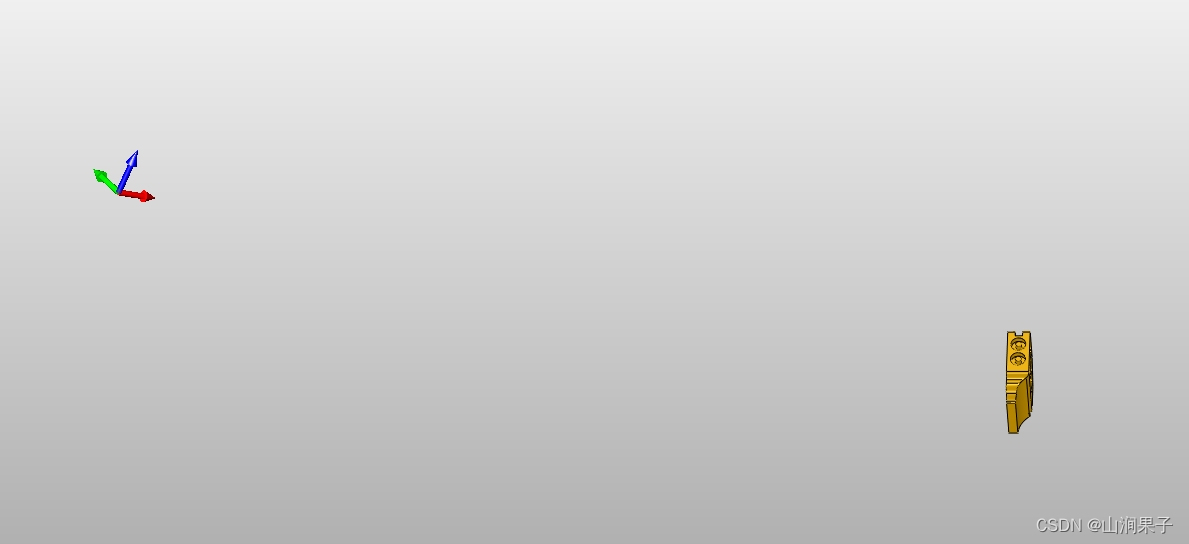

如果我们拿到一个3D图，打开以后发现工件是歪的，和坐标系不平行，而且位置也不是我们想要的。那么我们怎么快速把它摆正，摆到我们想要的位置。

其解决方法是：

在Creo中重新创建一个坐标系，在创建坐标系时，指定新坐标系（创建基准坐标系）。导出Creo文件时选择“自定义导出”复选框，然后以新建的CS0坐标系作为参考导出文件即可。

操作演示：

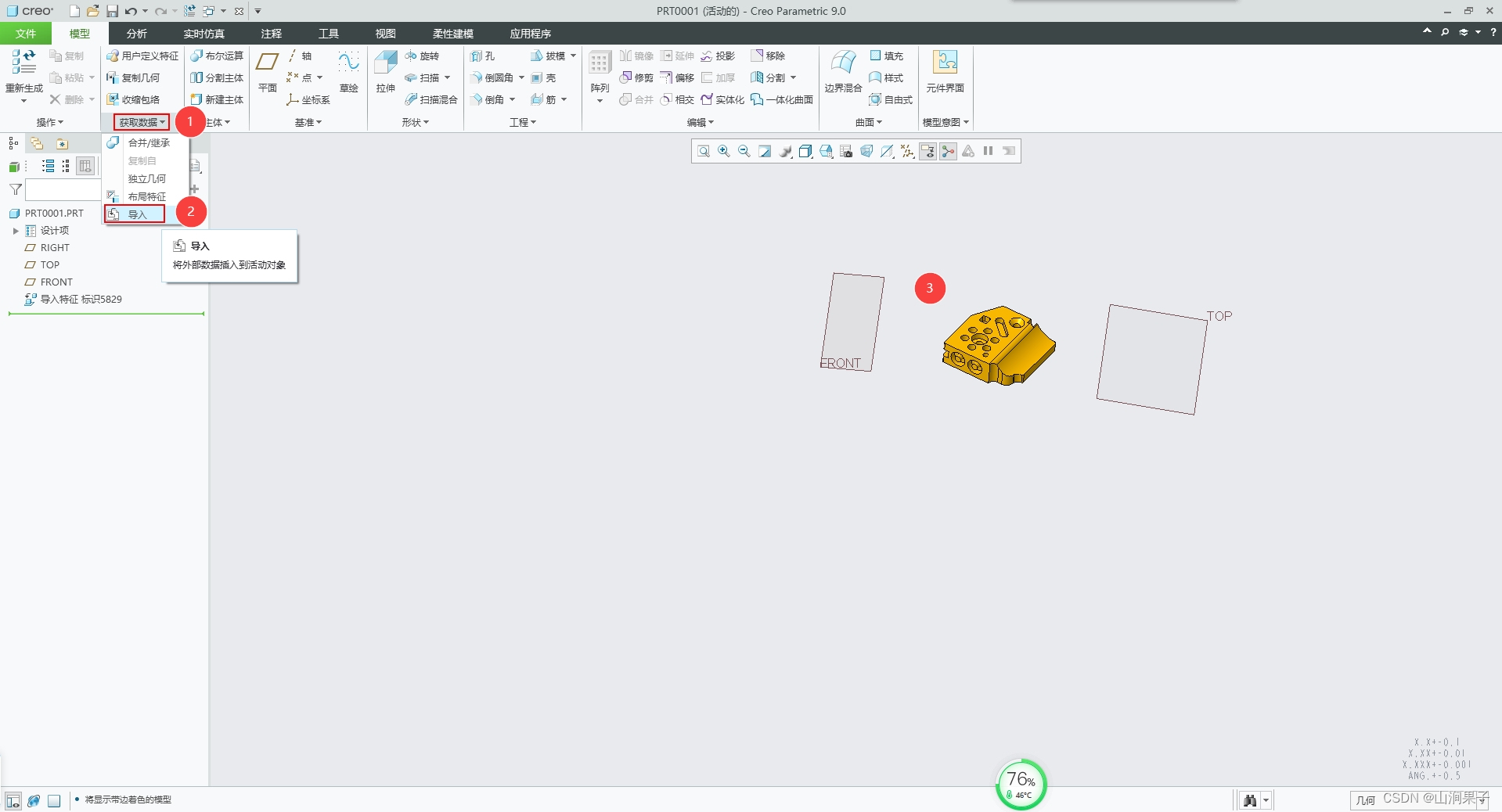

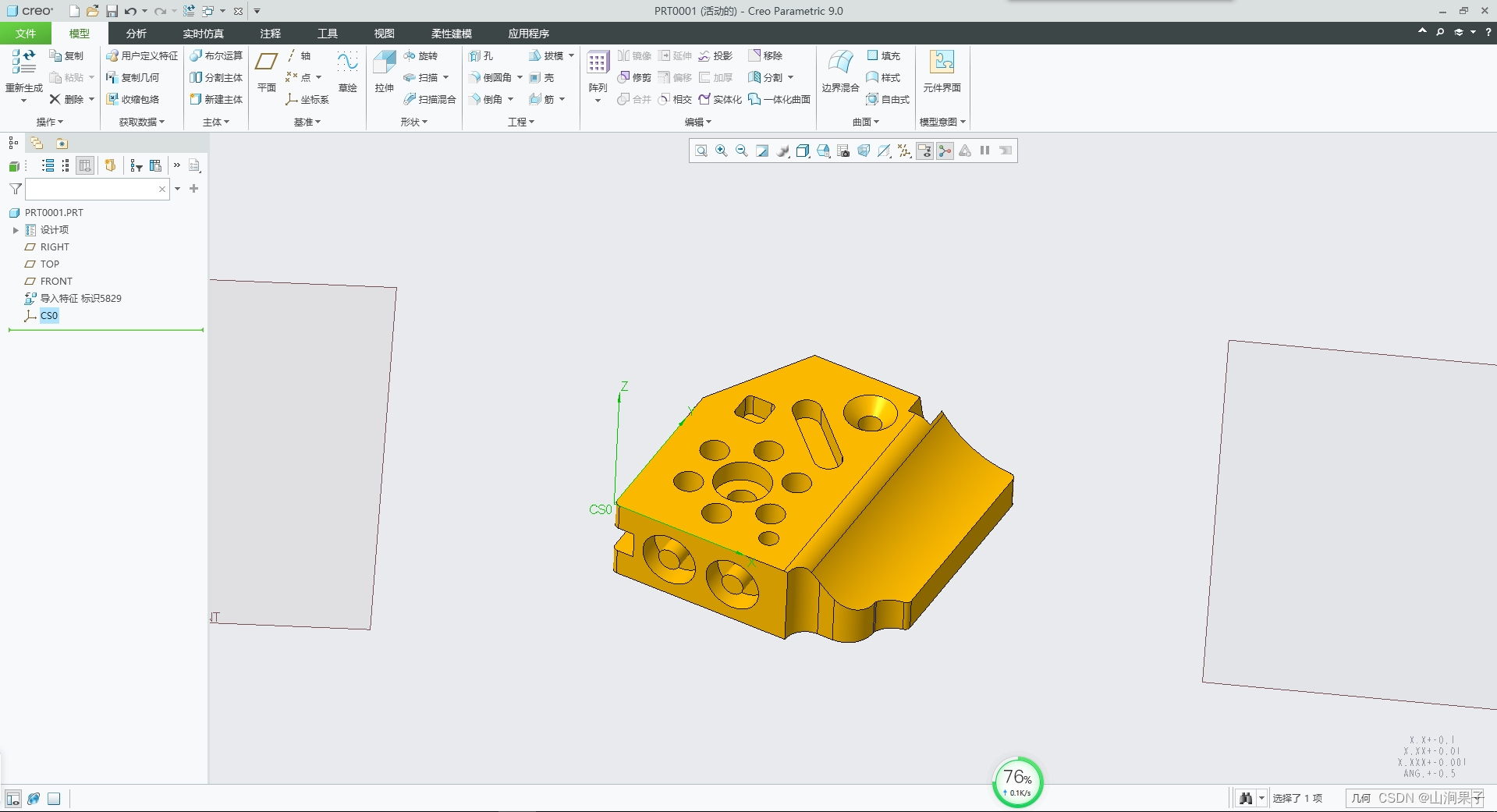

1.导入模型

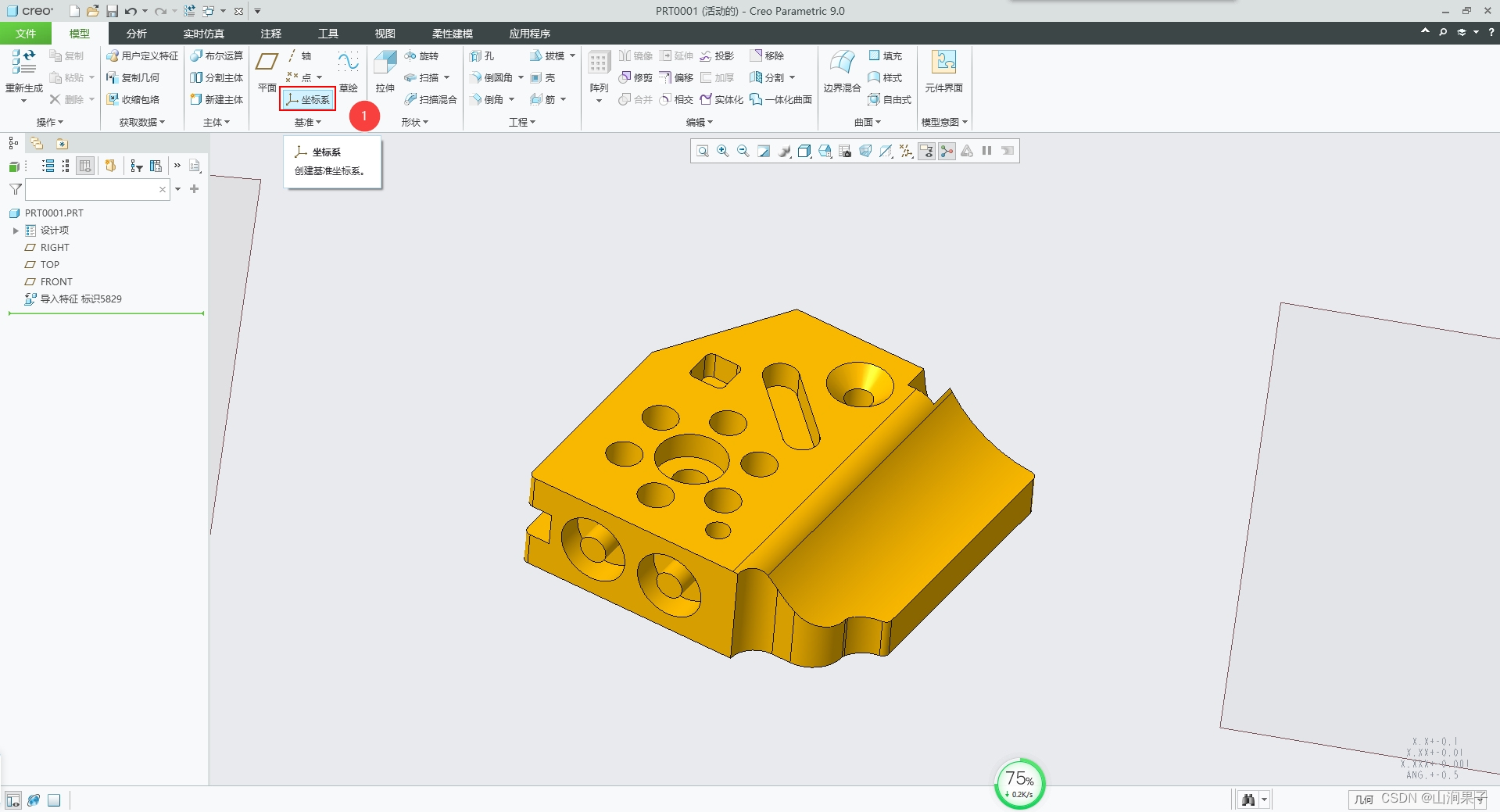

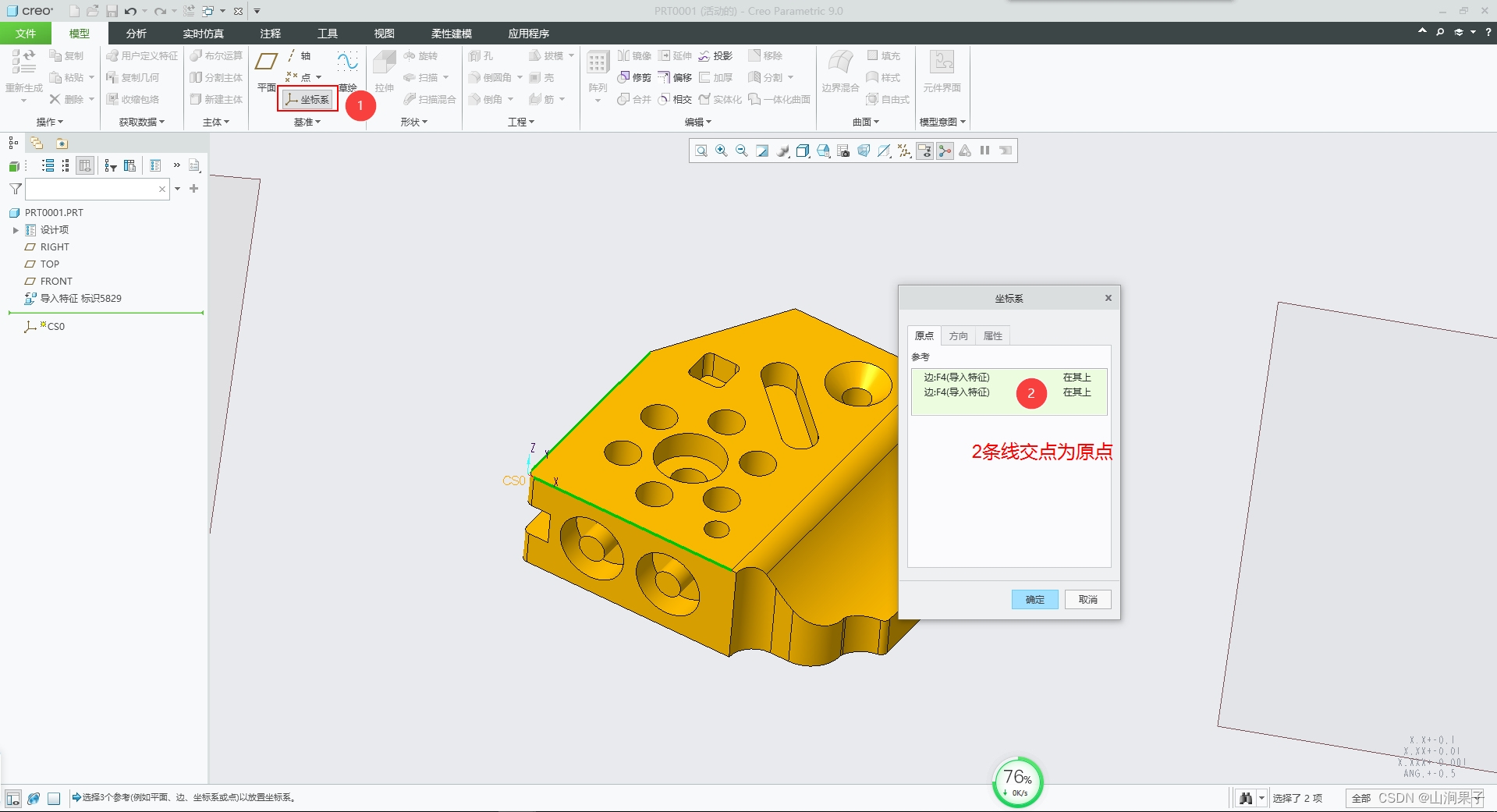

2.在“模型”选项卡的“基准”组中单击*坐标系按钮，弹出“坐标系”对话框，构建基准坐标系。

知识点：

基准坐标系分为笛卡尔坐标系、圆柱坐标系和球坐标系3种类型。坐标系是可以添加到零件和组件中的参照特征，一个基准坐标系需要6个参照量，其中3个相对独立的参照量用于原点的定位，另外3个参照量用于坐标系的定向。

在产品设计过程中，经常利用Creo的坐标系功能来确定特征的位置。一些机械标准件的加载也需要坐标系来确定方位。

命令关键词：“基准坐标系”

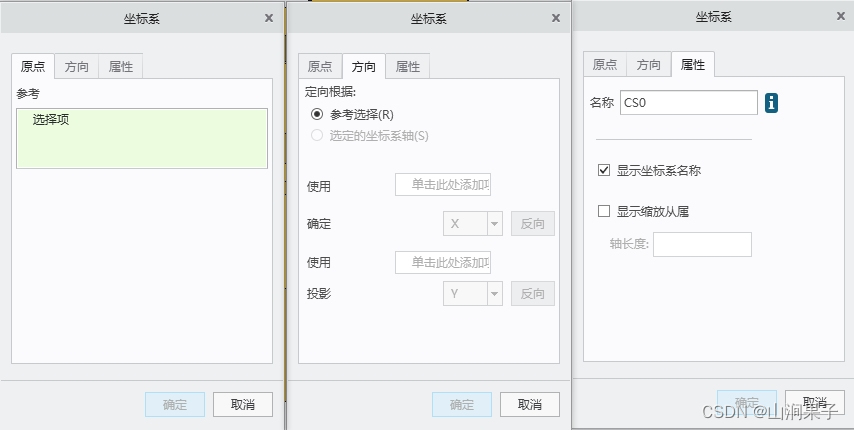

“原点”选项卡用来确定坐标系原点的参考。

“方向”选项卡用来确定坐标系X轴、Y轴、Z轴的方向。确定坐标系的参考可以是点、线或面。

“属性”选项卡用于设置坐标系名称，以及显示名称与否。

点可以是基准点，也可以是模型上的顶点，当然还可以是直接在平面上放置的坐标系原点。以点来创建坐标系，需要为坐标系指定其中两条轴的方向。

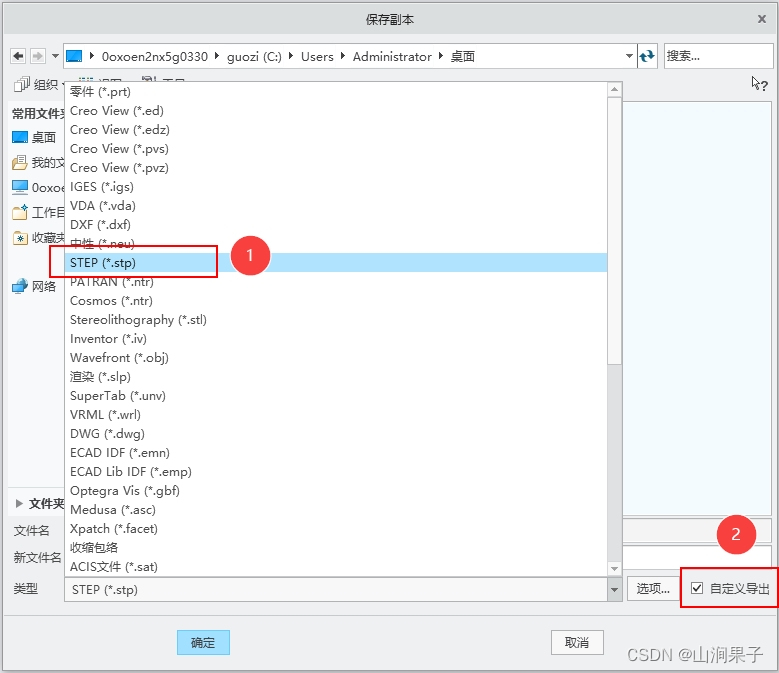

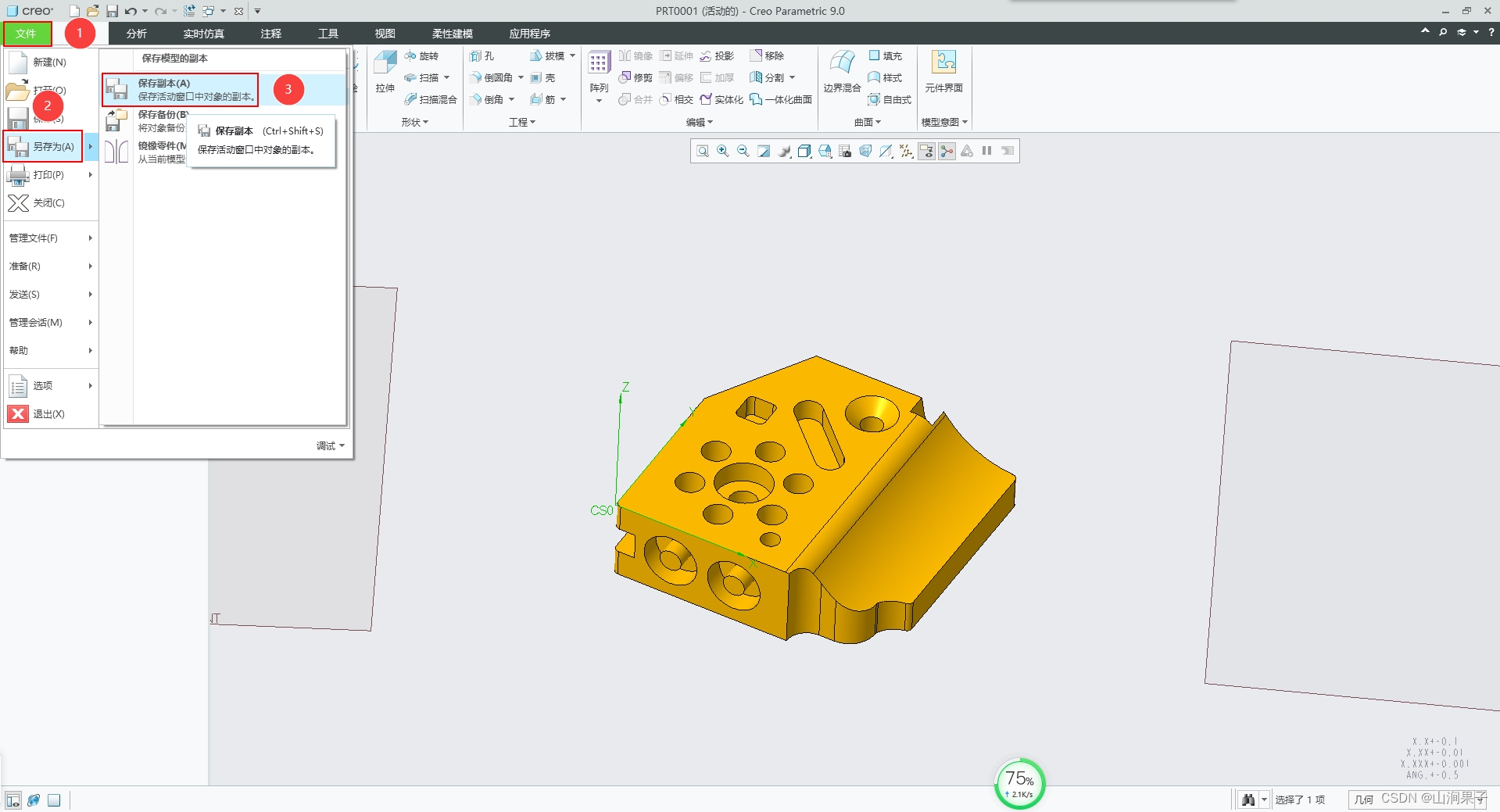

3.选择文件→另存为（A）→保存副本（A）命令，在弹出的“保存副本”对话框中选择要导出的文件格式为STP，并选择“自定义导出”复选框，单击确定按钮，如下图所示。

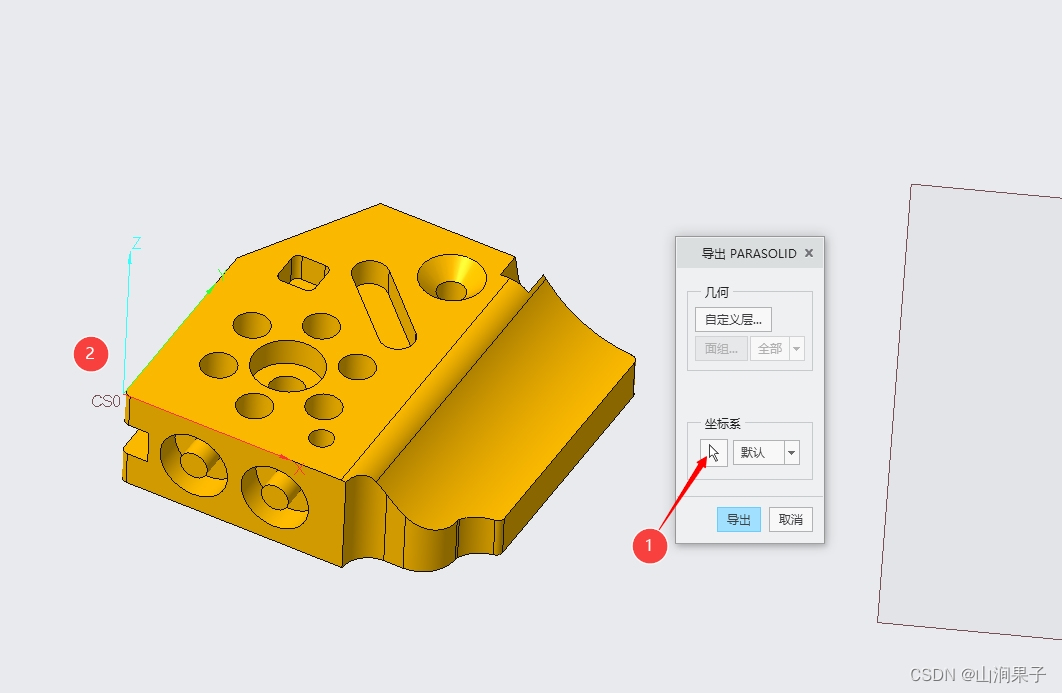

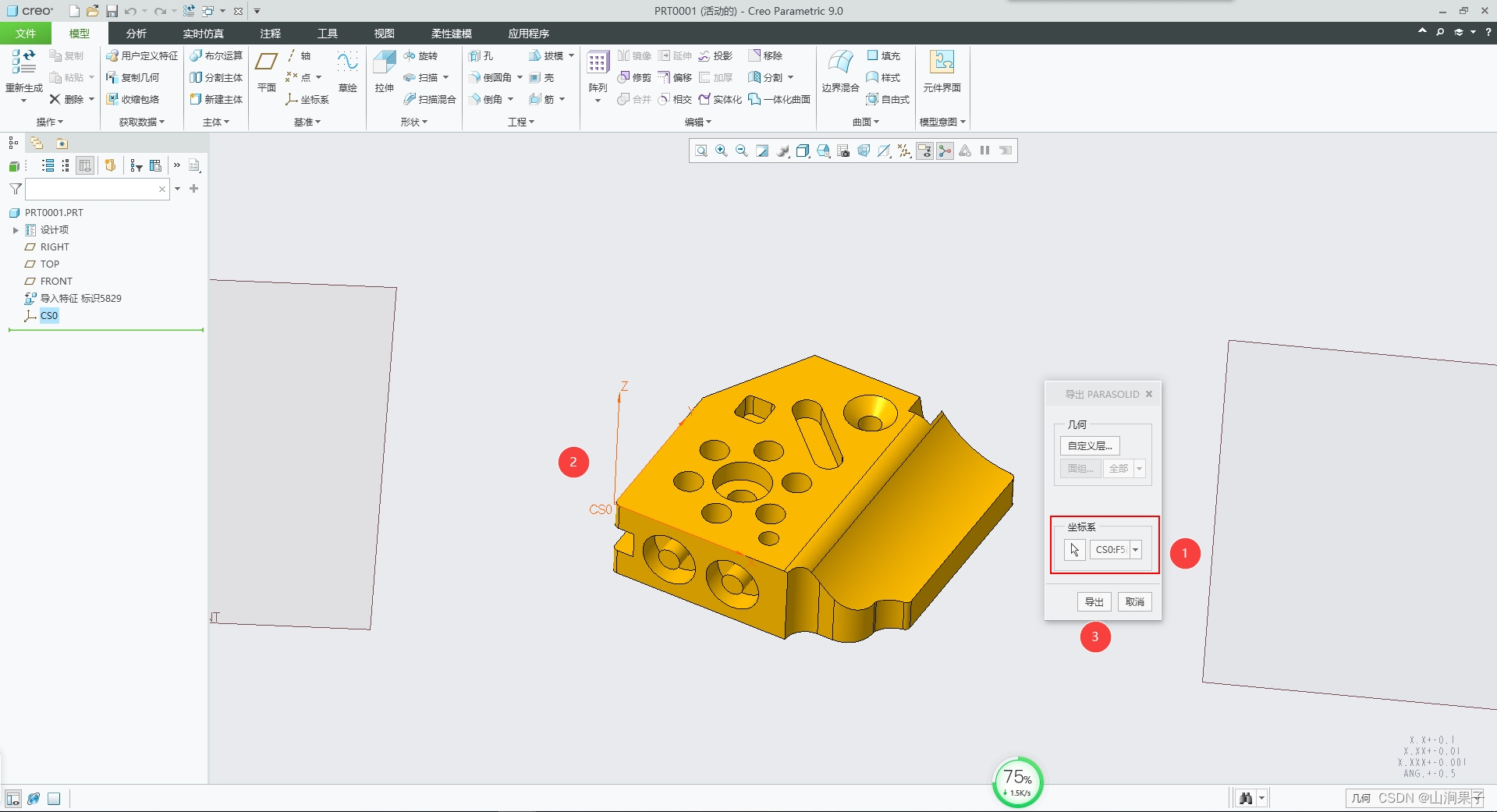

4.随后弹出如下图所示的“导出STP”对话框。单击对话框中的“选择或创建坐标系”按钮，然后在图形区或模型树中选择CS0作为导出参考坐标系，最后单击导出按钮，完成导出。

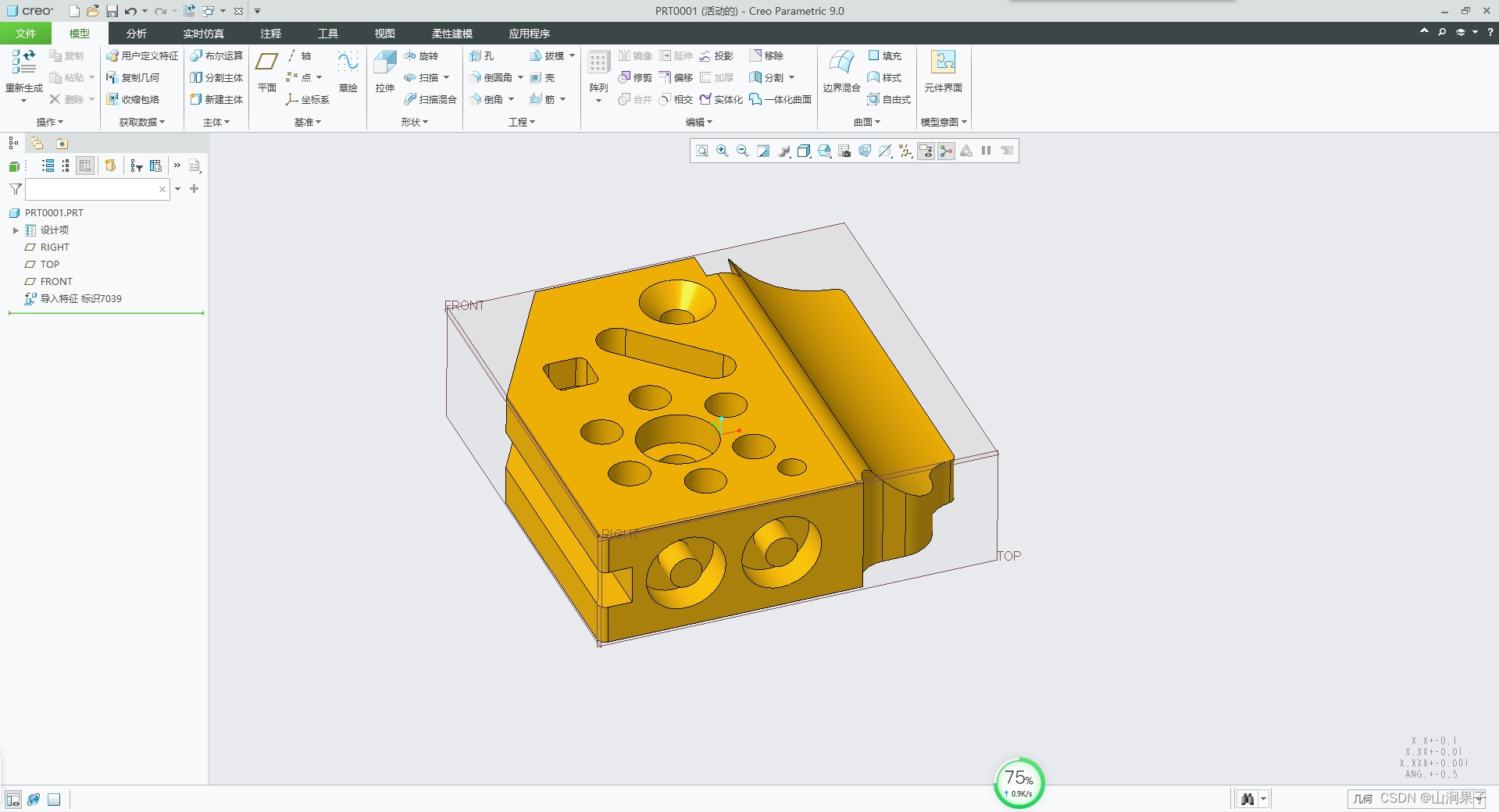

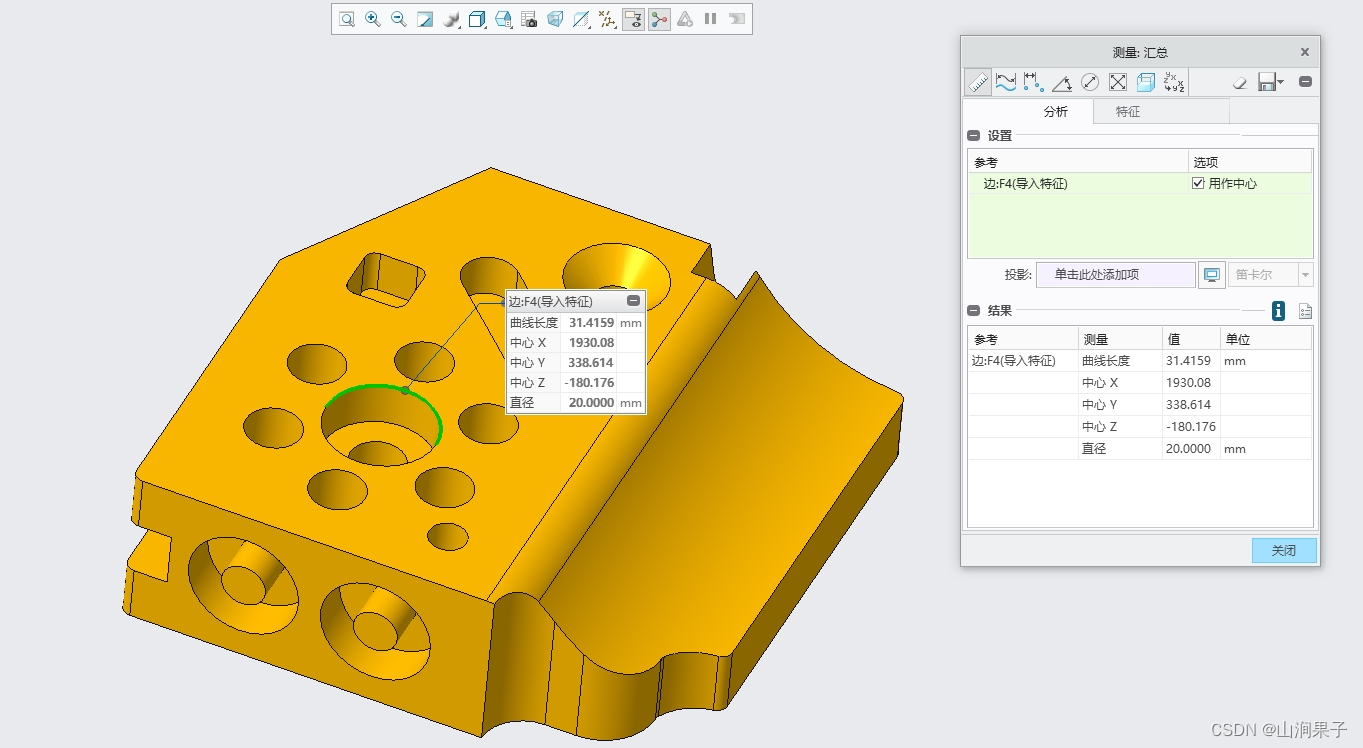

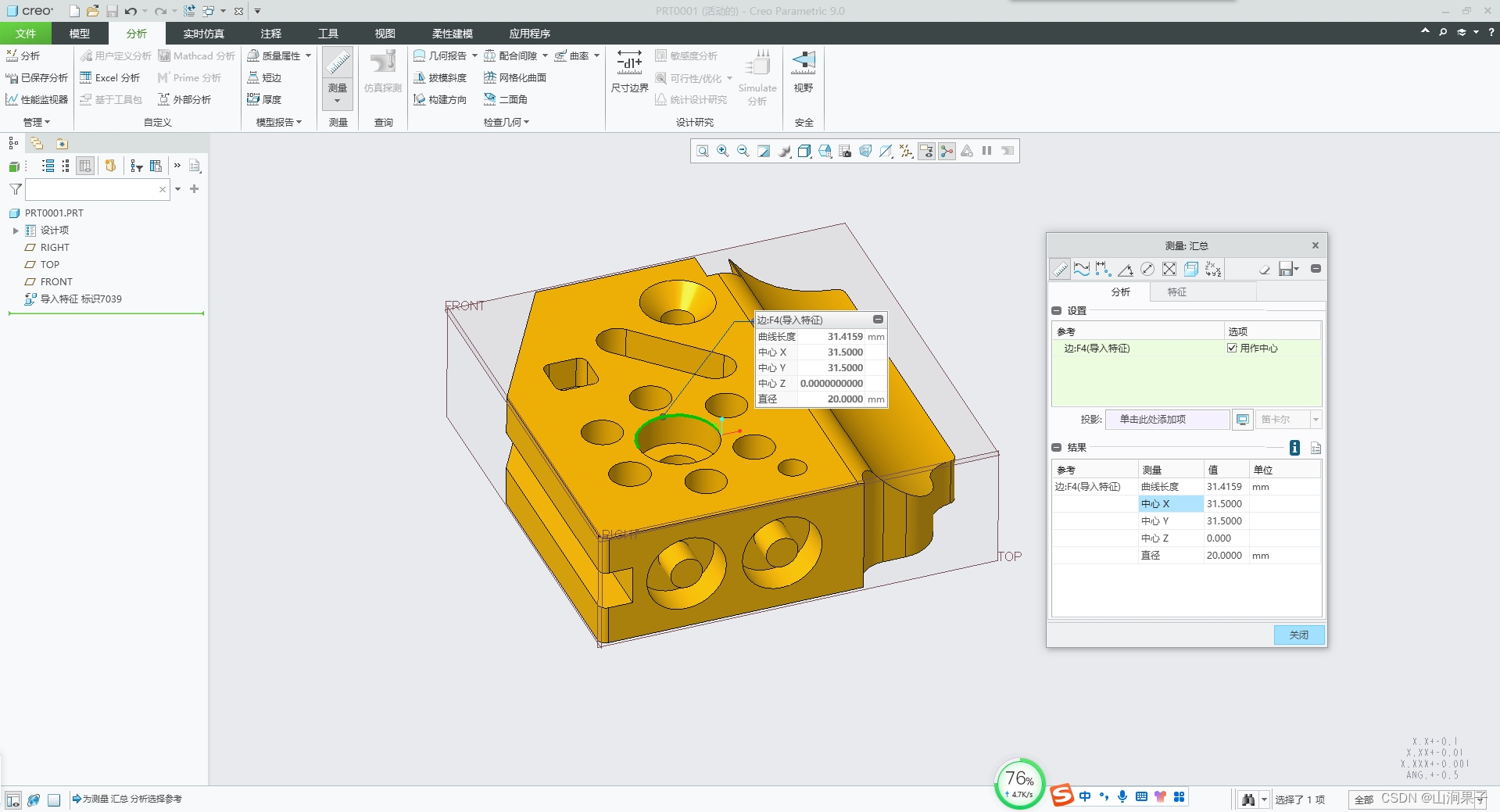

5.打开刚才导出的模型，查看模型与坐标系的关系。
