Creo 9.0在草图环境中创建坐标系

本文介绍了在三维建模软件中坐标系的使用步骤,包括用于标注样条曲线、作为草绘参考和混合特征截面的原点。草绘区域中的坐标系主要用于草图环境,而基准区域的坐标系则服务于零件建模,两者在应用场景上有所区分。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

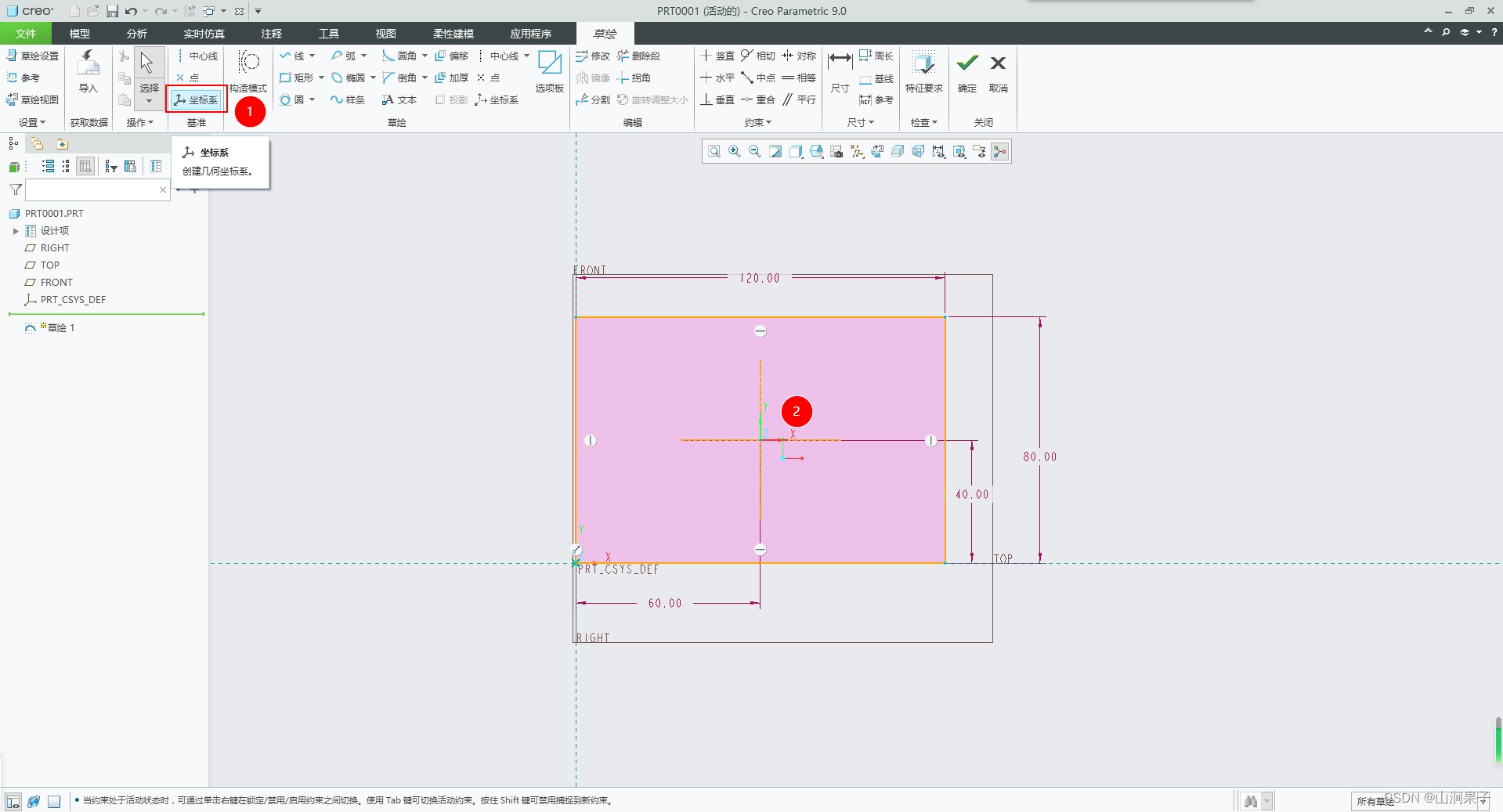

Step1.单击 草绘区域中的坐标系按钮。

Step2.在某位置单击以放置该坐标系原点。
在这里插入图片描述
说明:
可以将坐标系与下列对象一起使用。

(1)样条:可以用坐标系标注样条曲线,这样即可通过坐标系指定X、Y、Z轴的坐标值来修改样条点。

(2)参考:可以把坐标系增加到截面中作为草绘参考。

(3)混合特征截面:可以用坐标系为每个用于混合的截面建立相对原点。

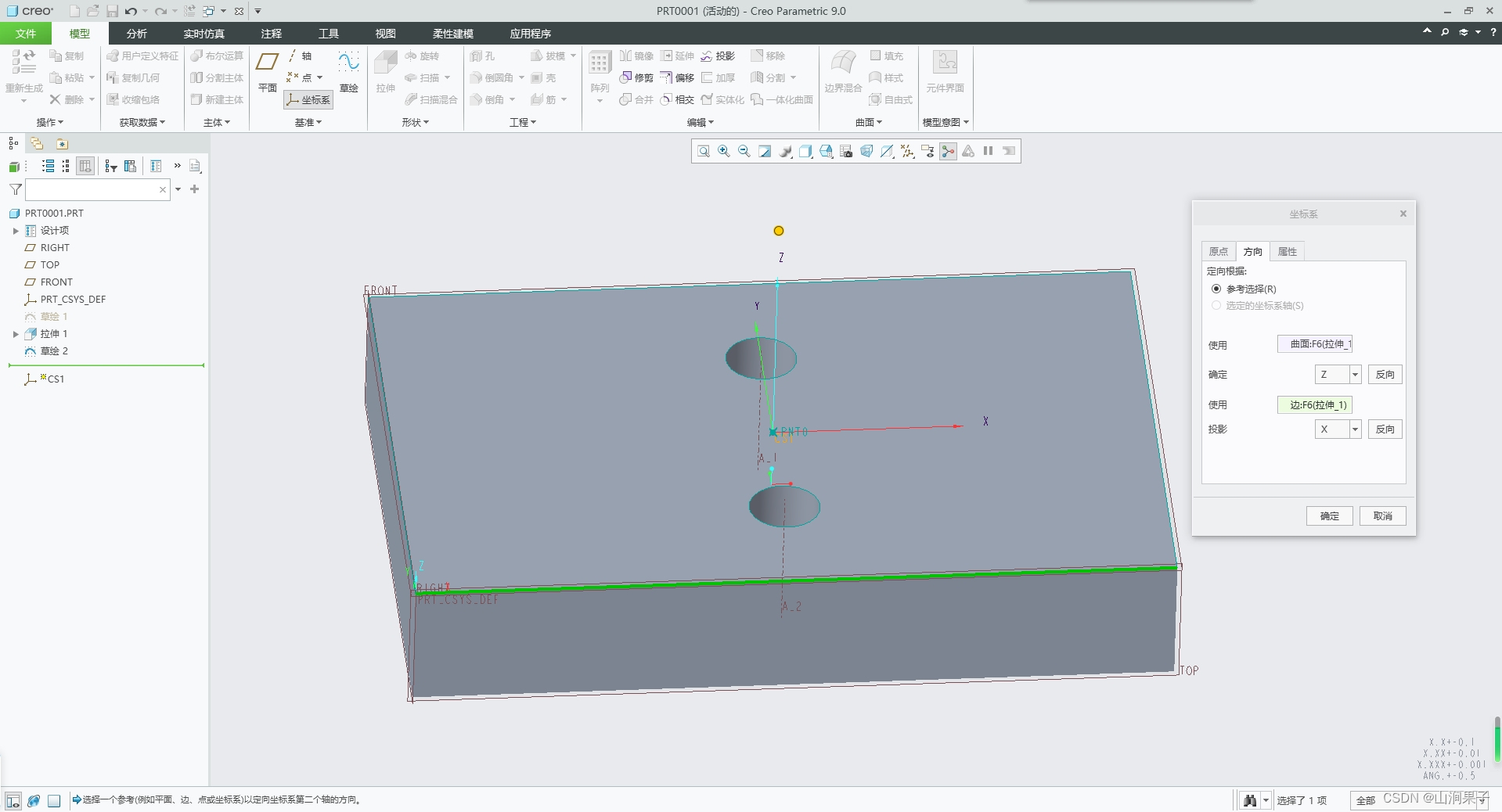

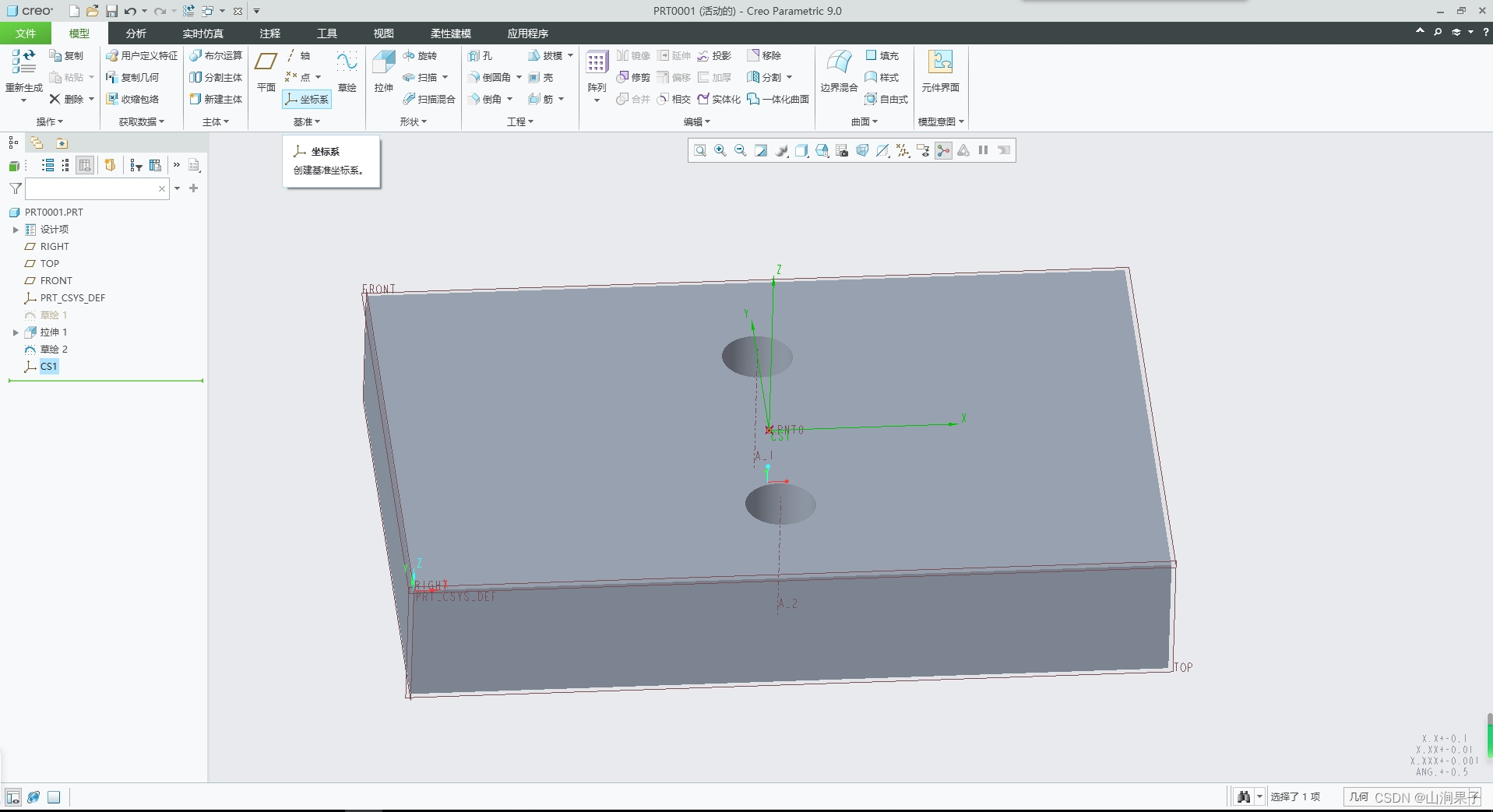

草绘区域中坐标系和基准区域中坐标系的区别:前者一般用于草图环境中的参考坐标系;后者一般用于零件建模中创建基准坐标系。在这里插入图片描述

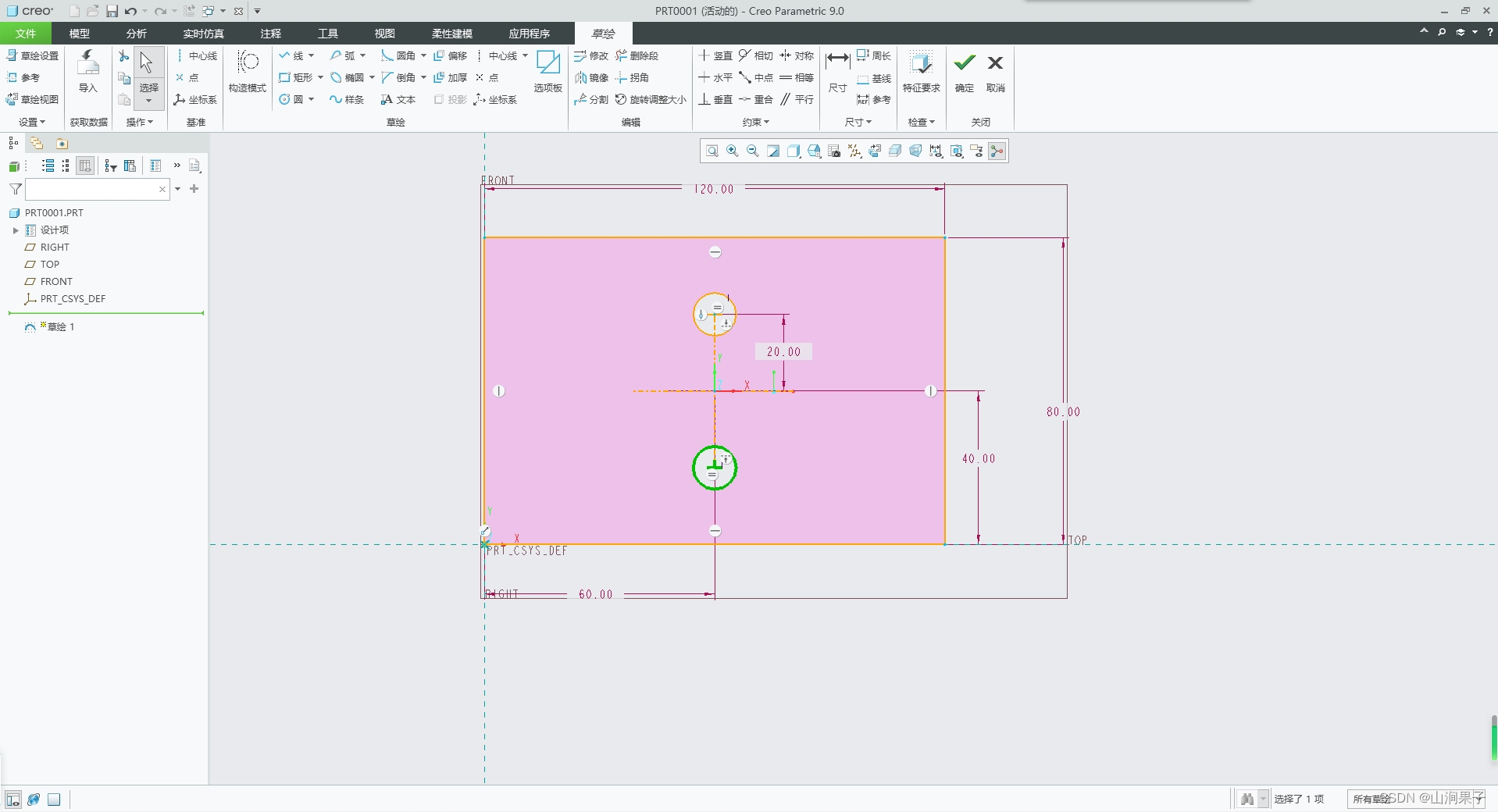

在这里插入图片描述
在这里插入图片描述
