Creo9.0 特征的成组

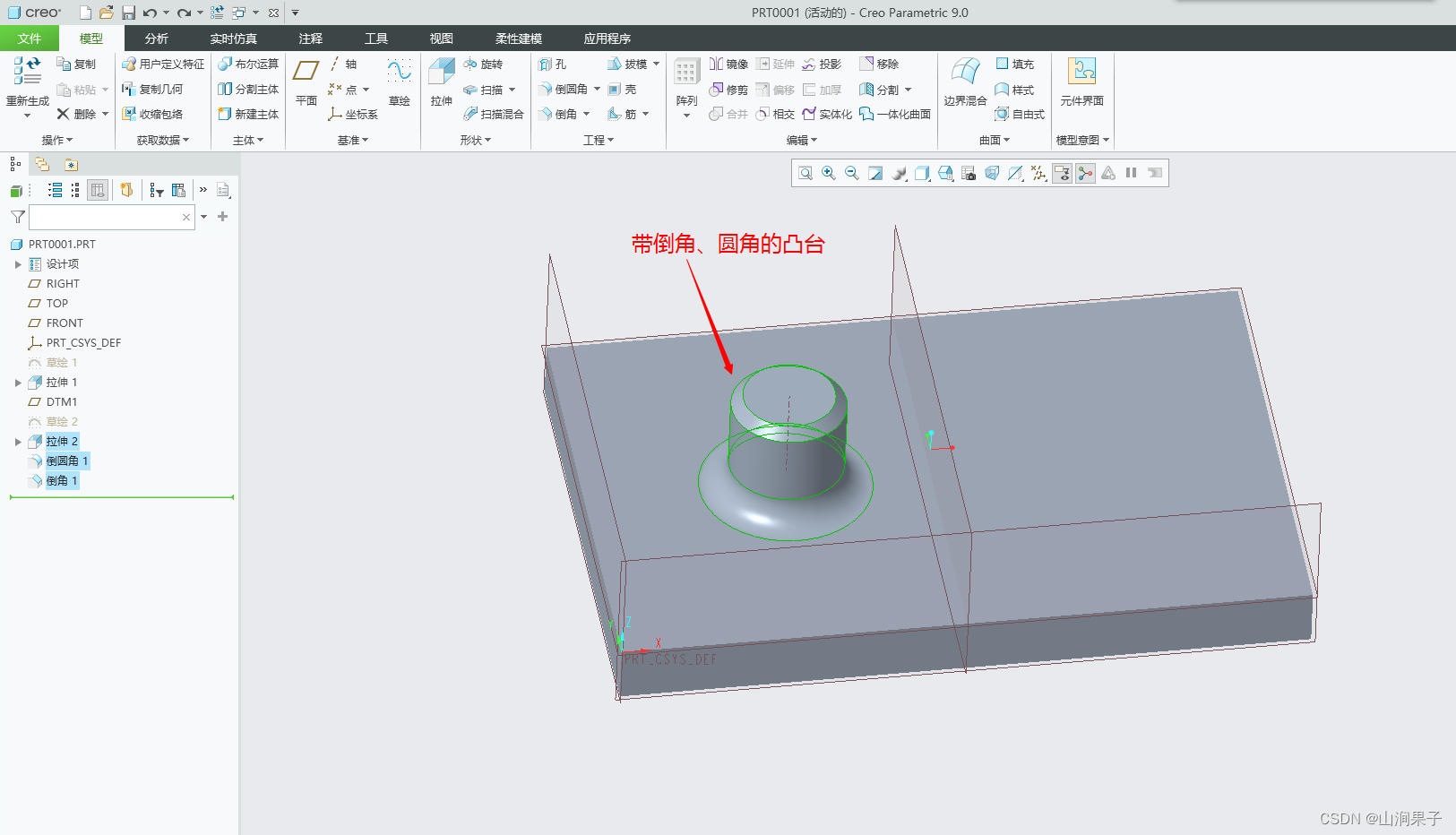

下图所示的模型中的凸台由三个特征组成：实体拉伸特征、孔特征和倒角特征，如果要对这个带孔和倒角的凸台进行阵列，必须将它们归成一组，这就是Creo9.0中特征成组（Group）的概念（注意：欲成为一组的多个特征在模型树中必须是连续
的）。

下面以此为例说明创建“组”的一般步骤。

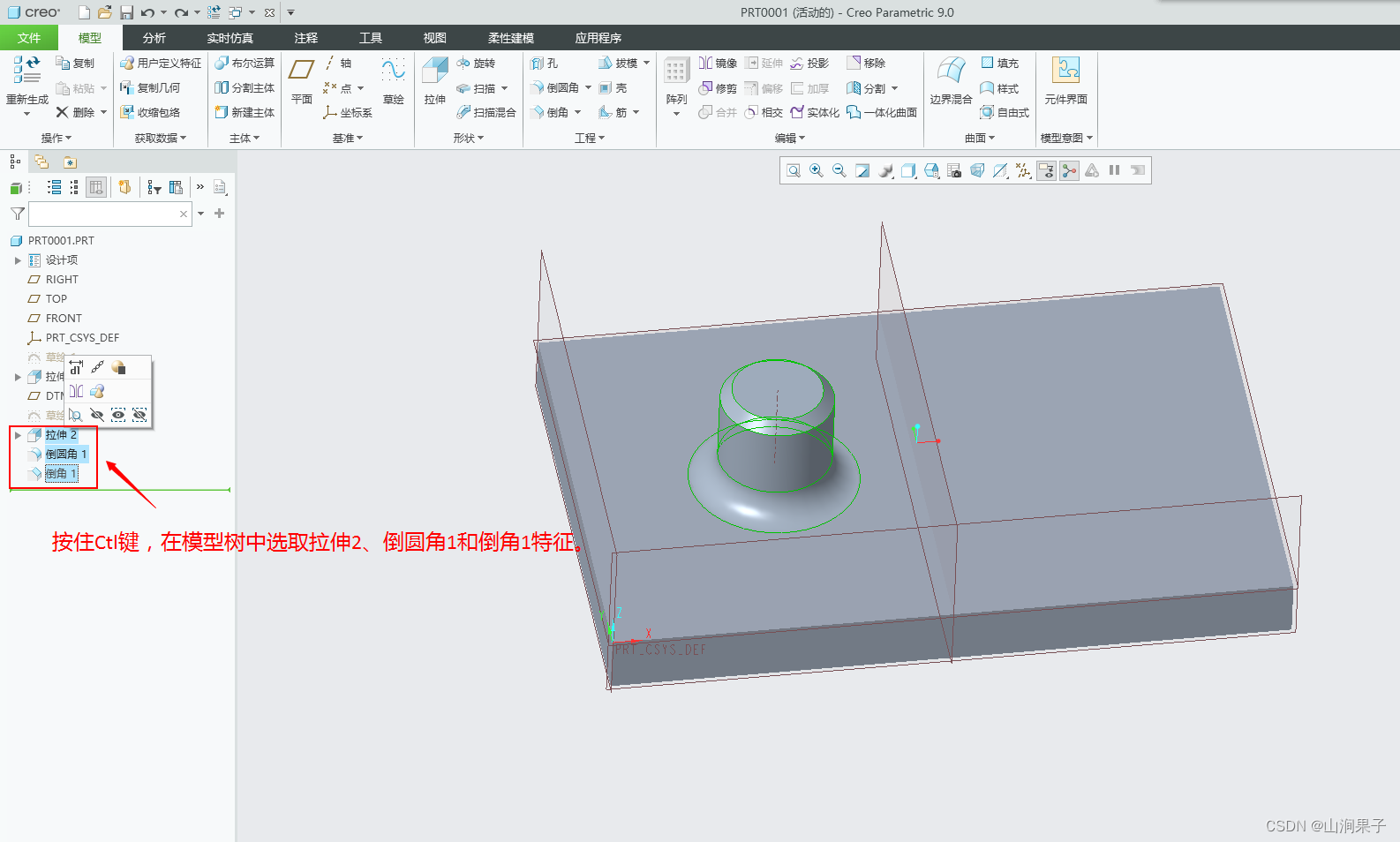

1.按住Ctl键，在模型树中选取拉伸2、倒圆角1和倒角1特征。

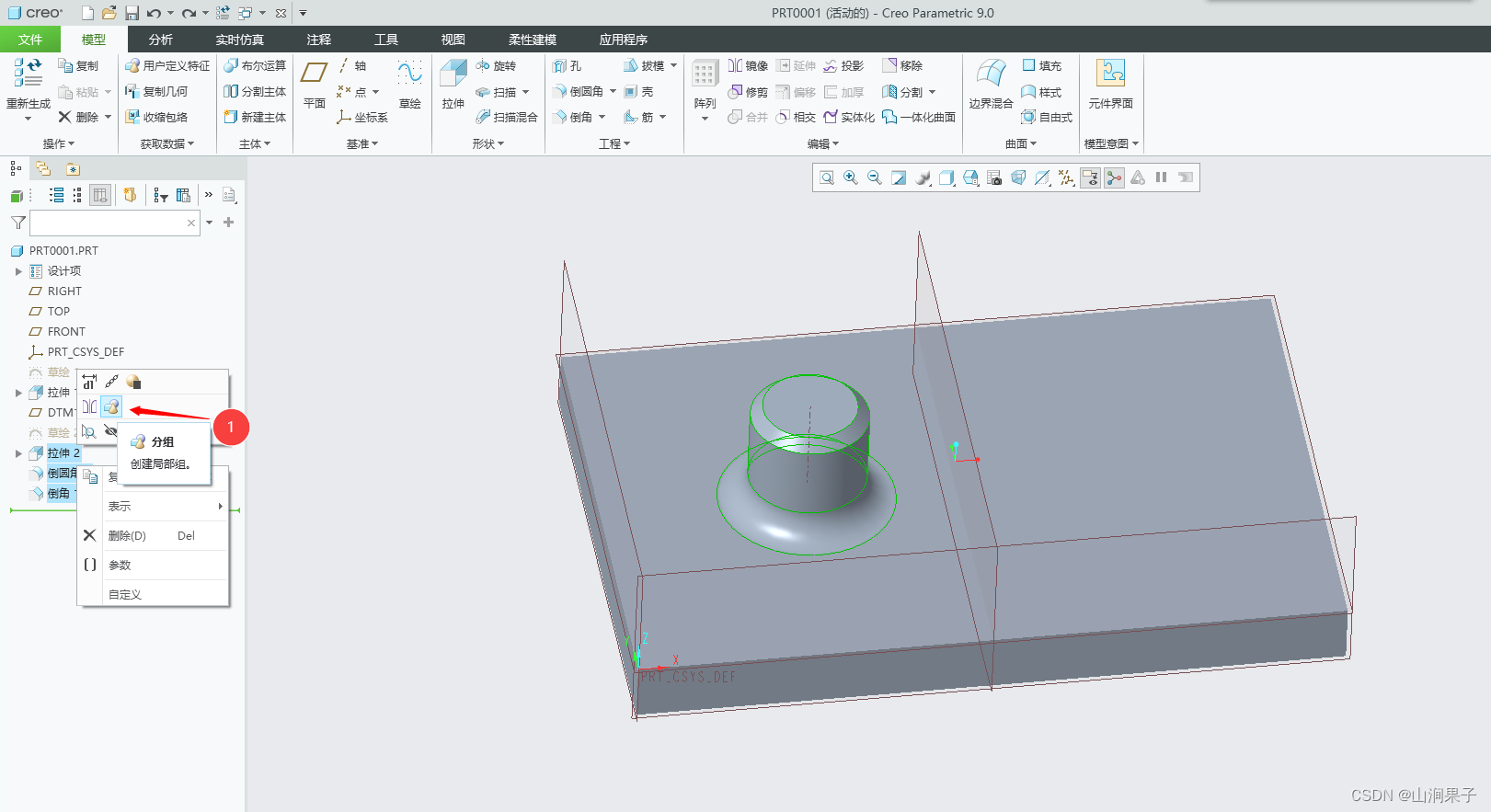

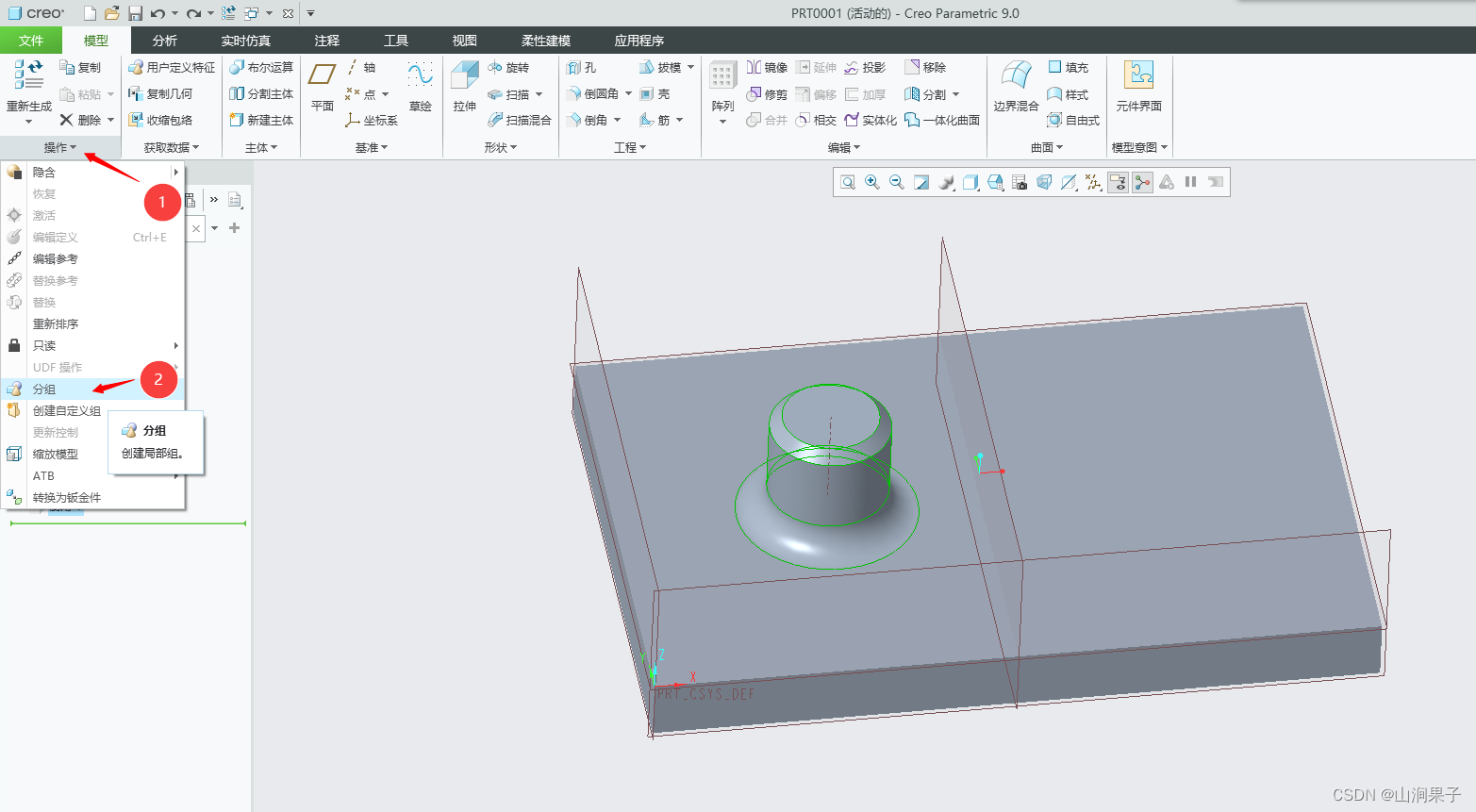

2.单击二模型功能选项卡中的操作按钮，在系统弹出的下拉菜单中选择分组且命令，此时拉伸2、倒圆角1和倒角1的特征合并为组CALGRDUP，至此完成组的创建。

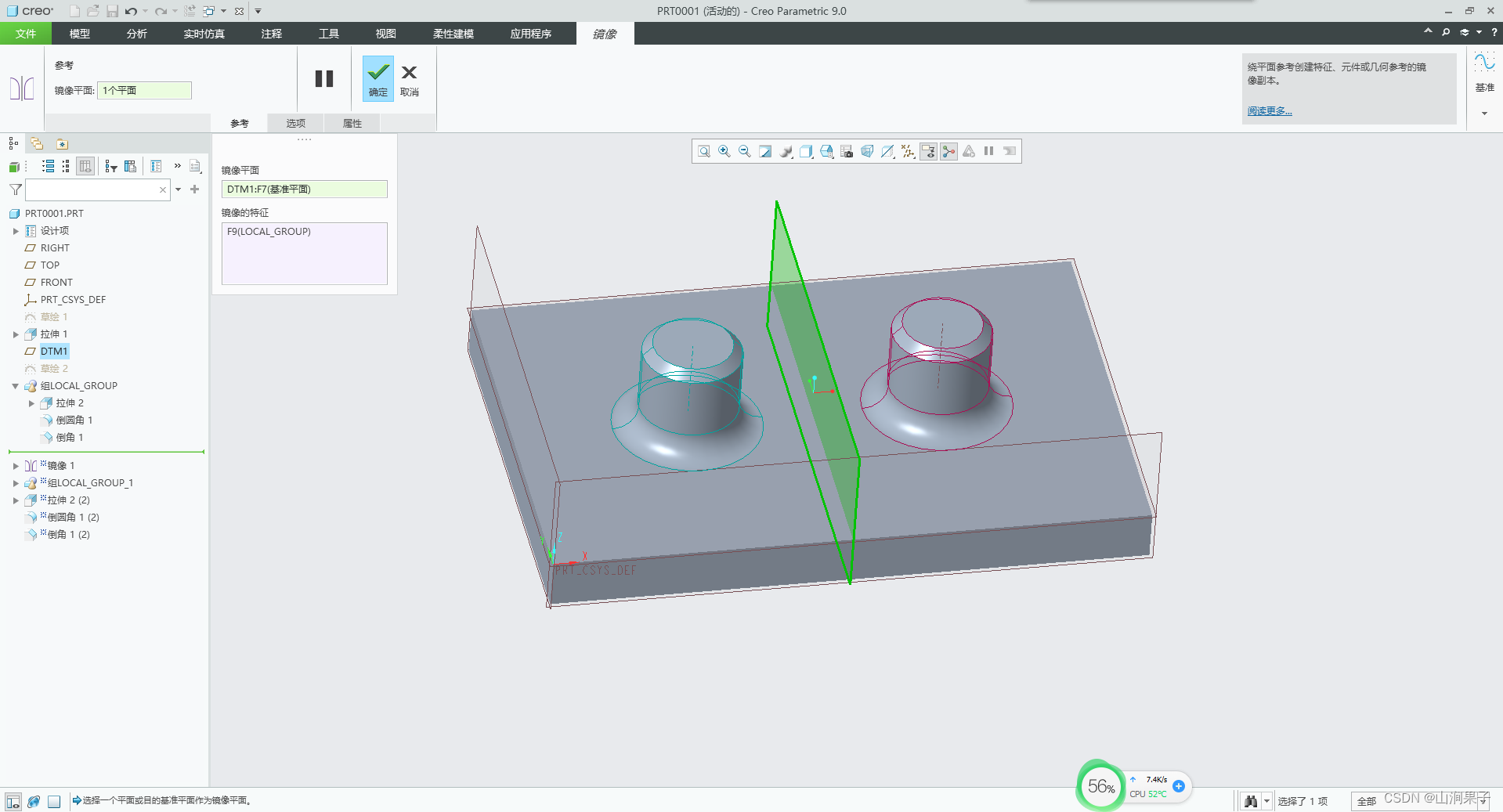

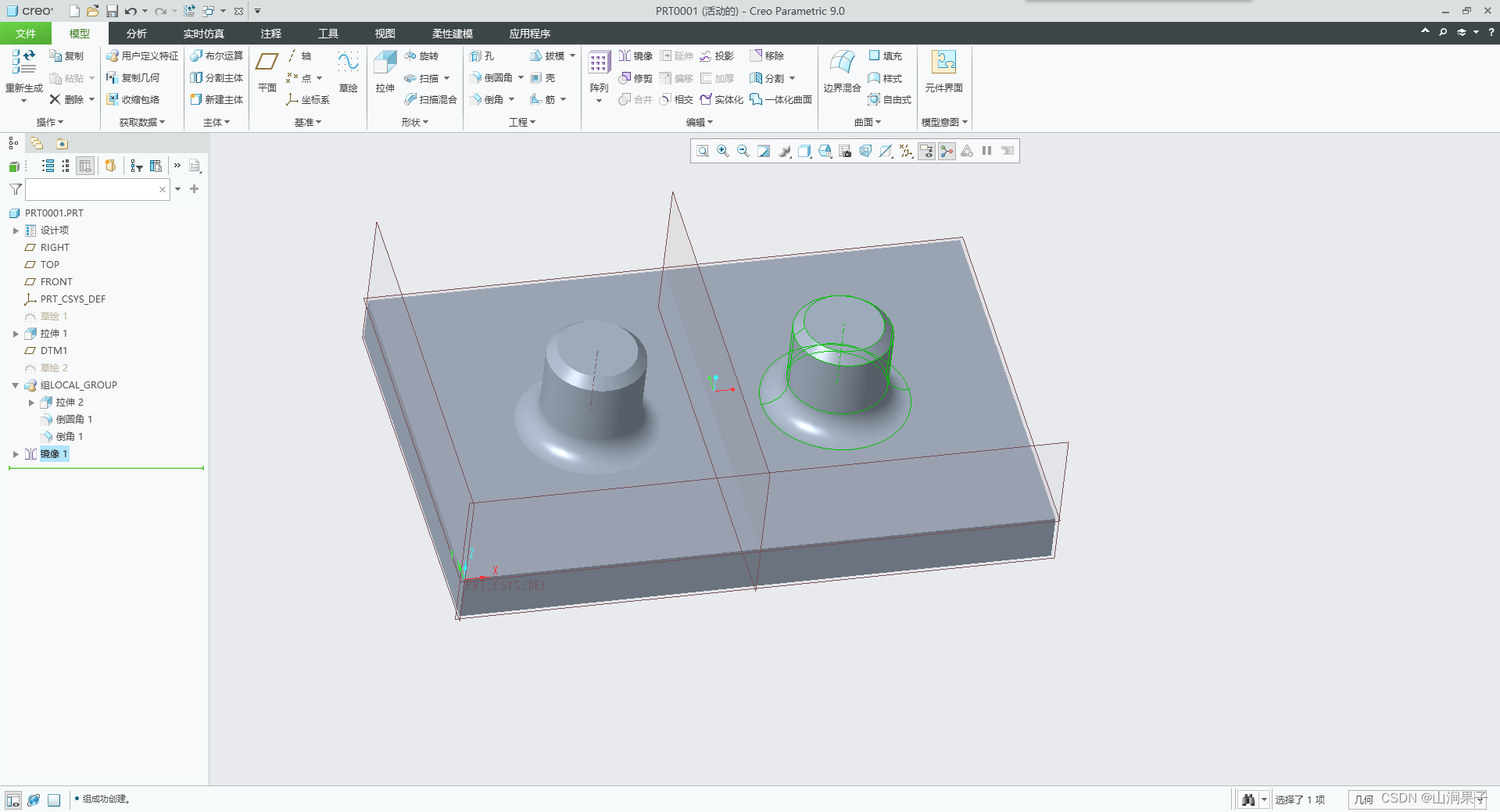

3.镜像特征
