Creo模块合并/混合功能

合并切割正方体

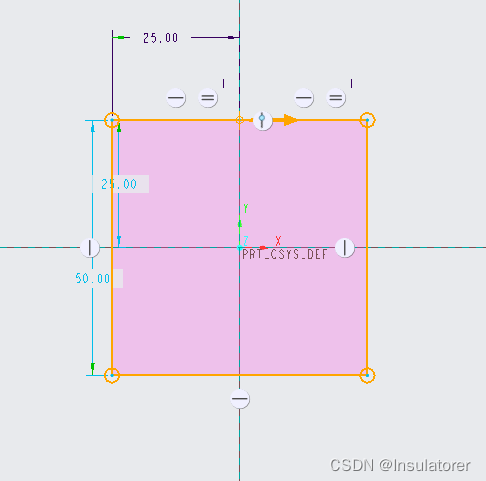

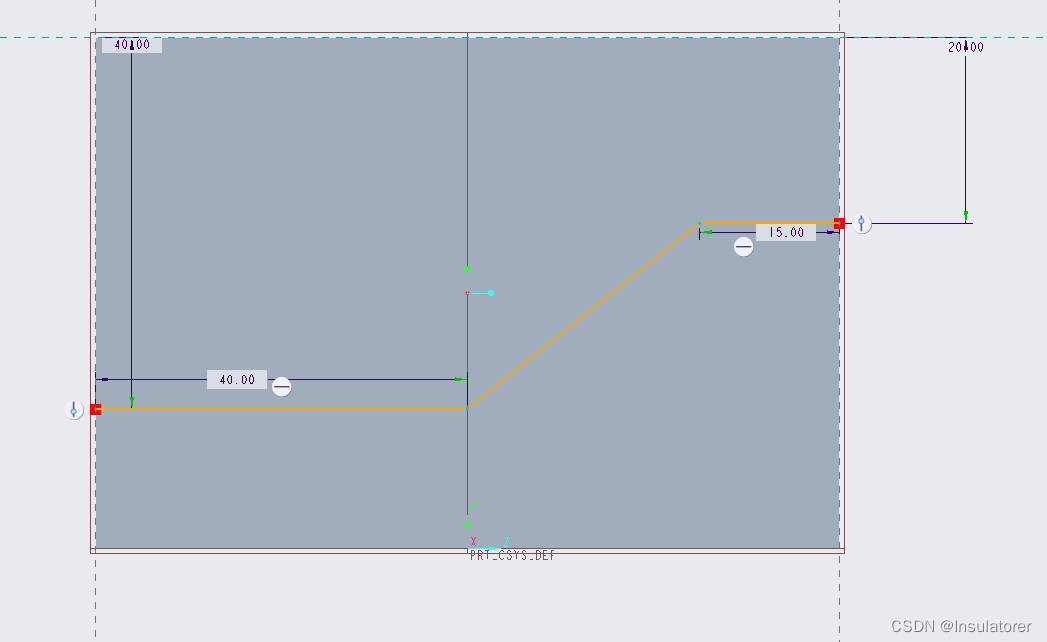

1.画出两个切割平面,平面拉升要超过被切割的物体,两个平面在不同角度下相交。图一中黄线为切割平面。

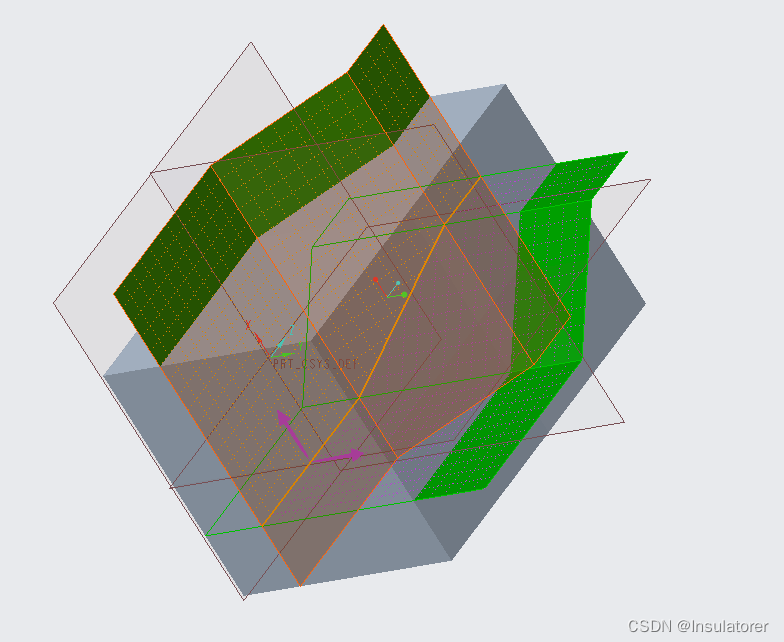

2.全部选中要合并的两个平面,并选择需要保留的方向。图二为两个要合并的切割面。

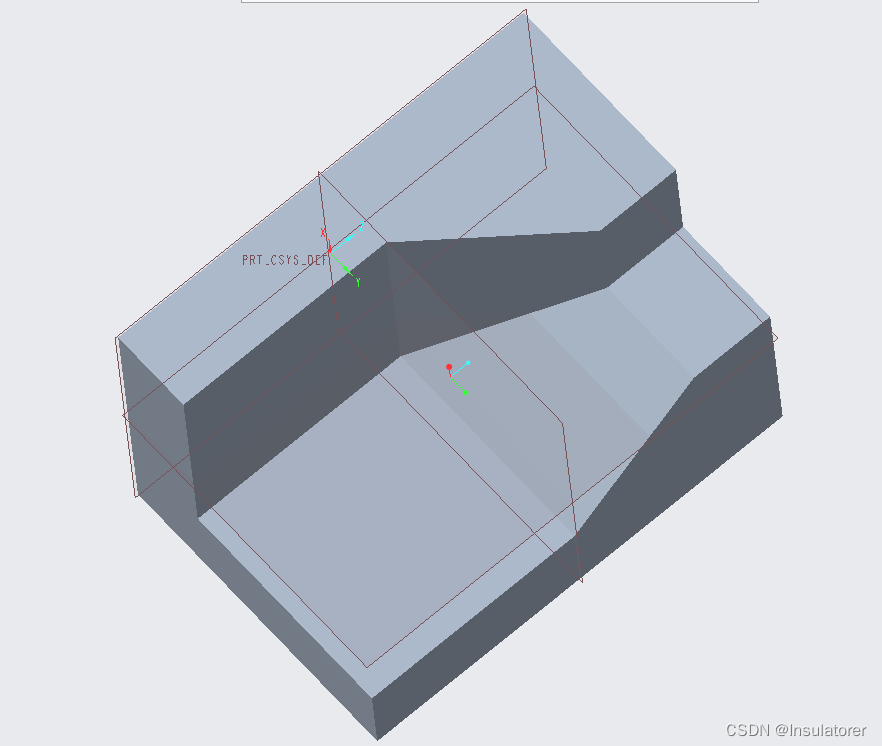

3.利用实体化选择移除材料切割物体。图三是选择好方向后切割完的物体。
图一
图一
在这里插入图片描述
图二
图三图三

混合物体
1.形状中选择混合。
2.在第一个平面草绘需要的图形。

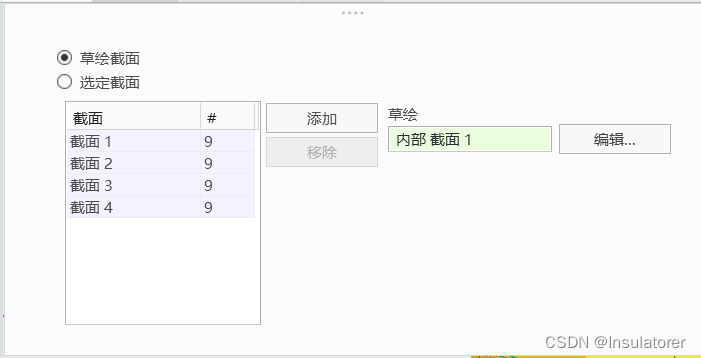

3.添加第二个草绘平面后完成第二个图形。图四是选择的不同草绘截面。
4.如图四中需要注意不同截面的顶点数要相同,不同时需要在不同平面添加混合顶点或起点。
5.如图四第一层四个顶点,第二三层为八个顶点,所以需要每一个顶点再各自添加一个混合顶点保证每一层都是八个点。
5.因为添加了混合顶点的点和起点在一起会报错,需要分割一个边,在分割的点上重新设置为起点,所以每一层都要重新设置起点,并保证所有起点的方向相同。添加混合顶点的方法是选择对应的点后右击鼠标(时间稍长一点)后在弹出的选择中添加。如图六所示添加混合顶点。

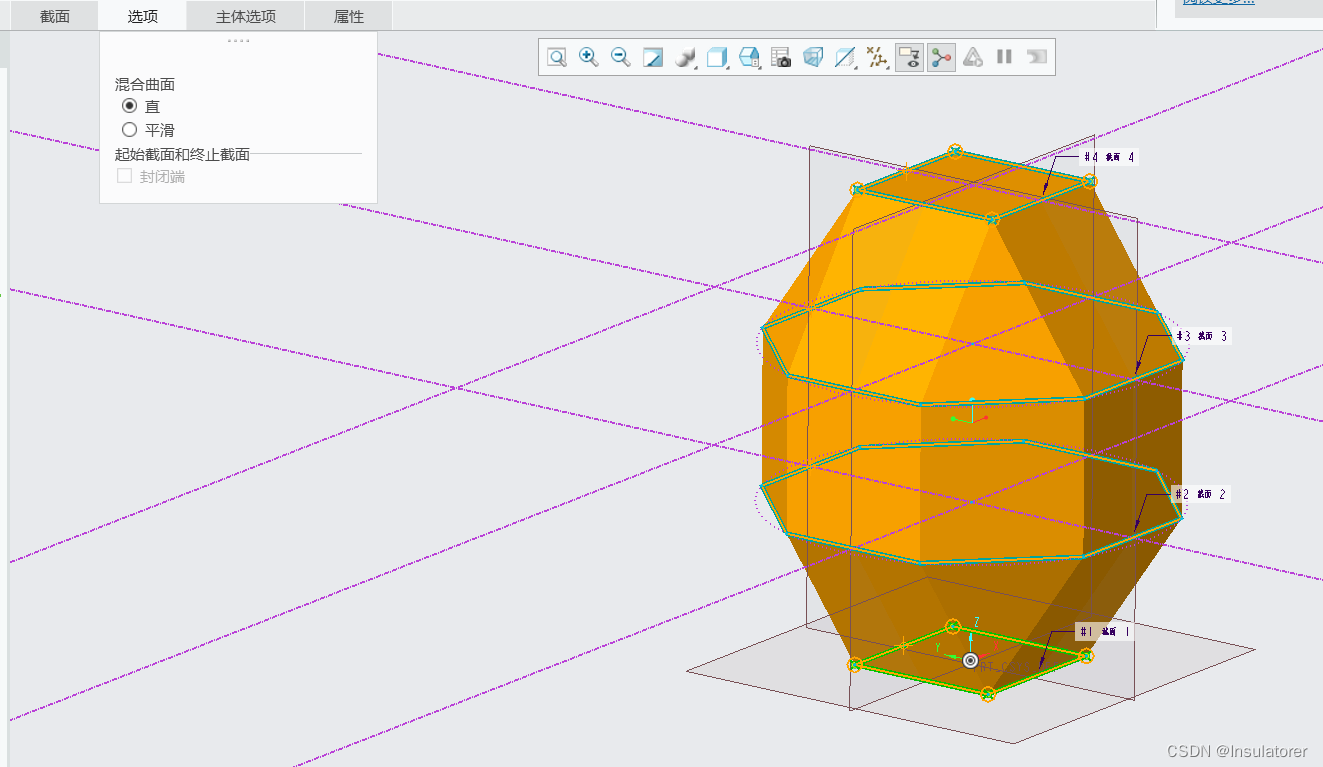

6.最终的曲面可以直面和平滑曲面两种,选择方式如图七。
在这里插入图片描述
图四

图四图五
在这里插入图片描述图六
在这里插入图片描述
图七
