NX 2406局部放大图

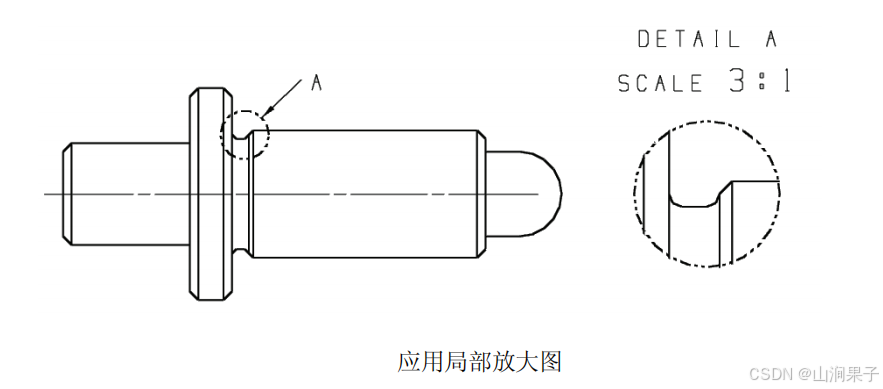

创建局部放大图是指创建一个包含图样视图放大部分的视图。局部放大图在实际的工程图设计工作中时常应用到。例如，针对一些模型中的细小特征或结构，需要创建该特征或该结构的局部放大图。在下图所示的制图示例中，应用了局部放大图来表达图样的细节结构。

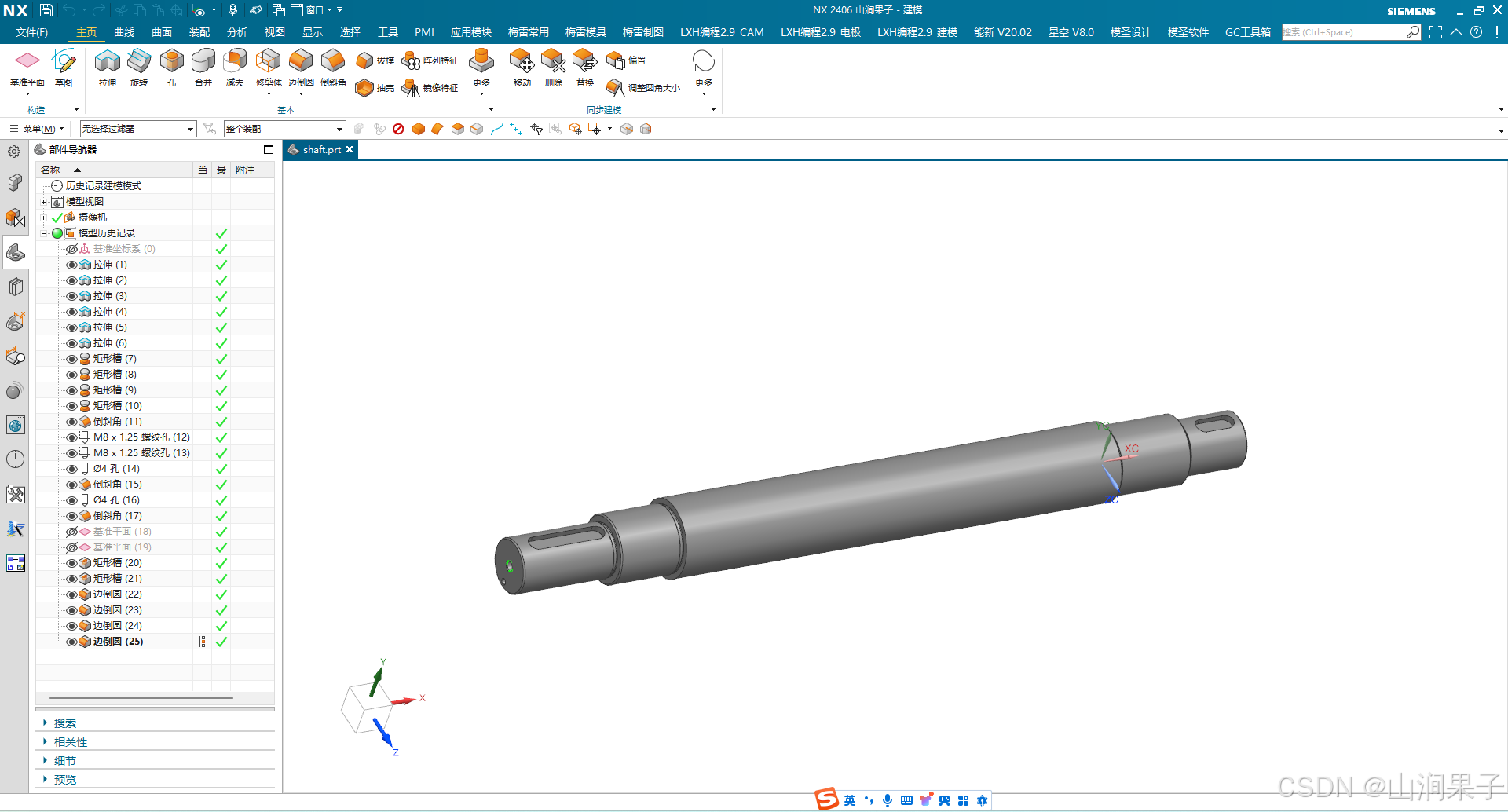

操作一：打开零件模型。

操作二：进入制图环境。

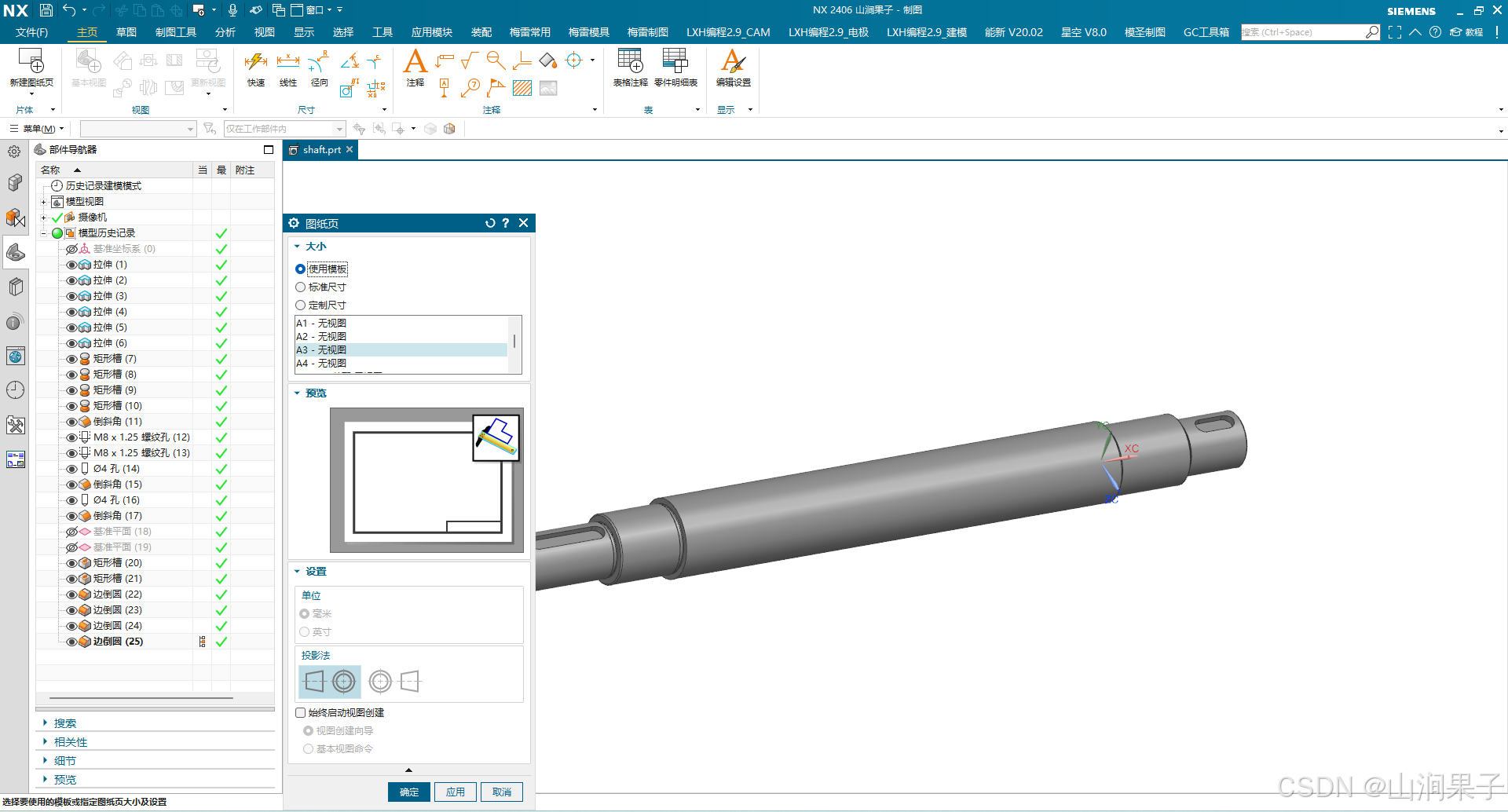

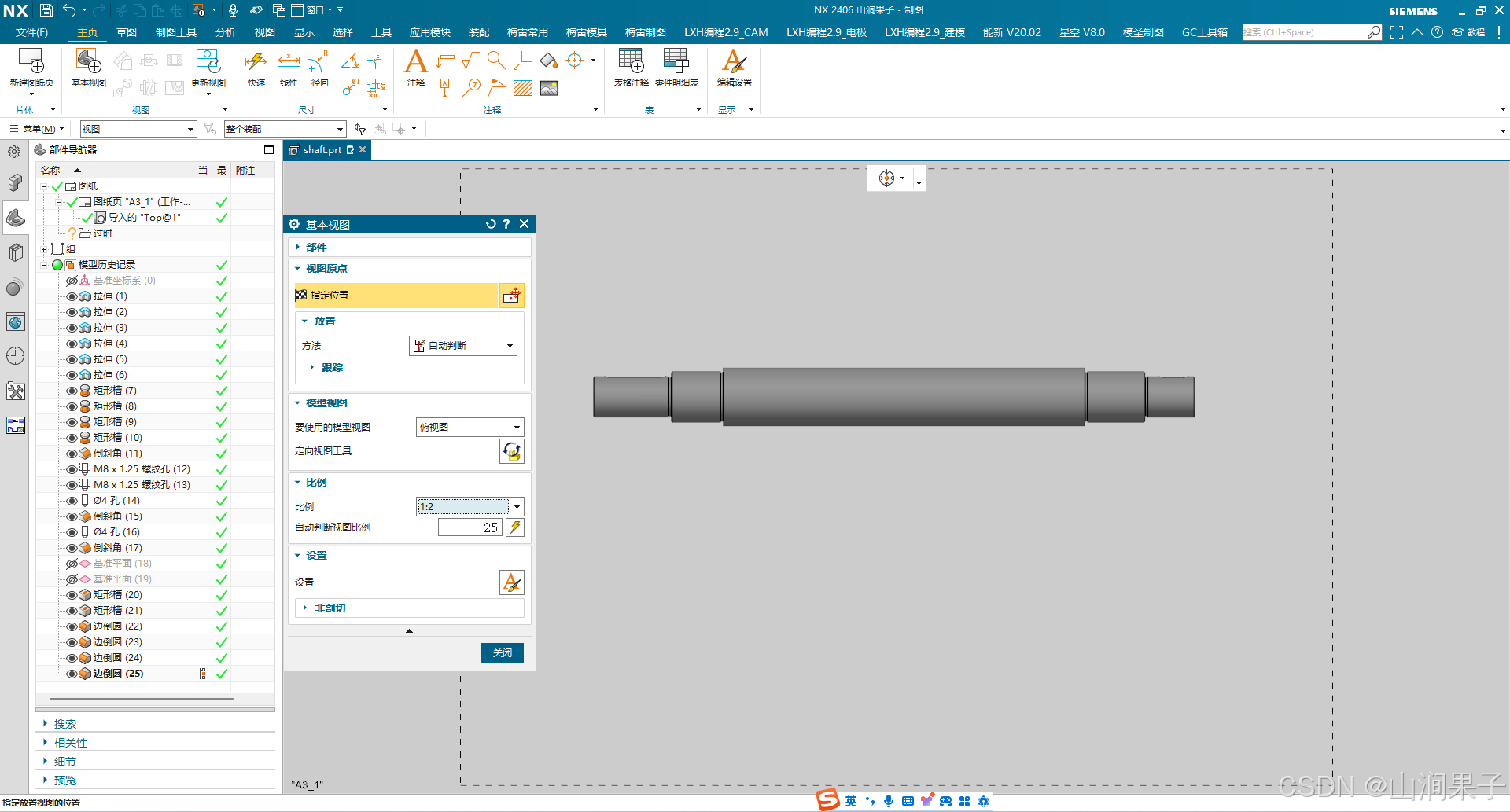

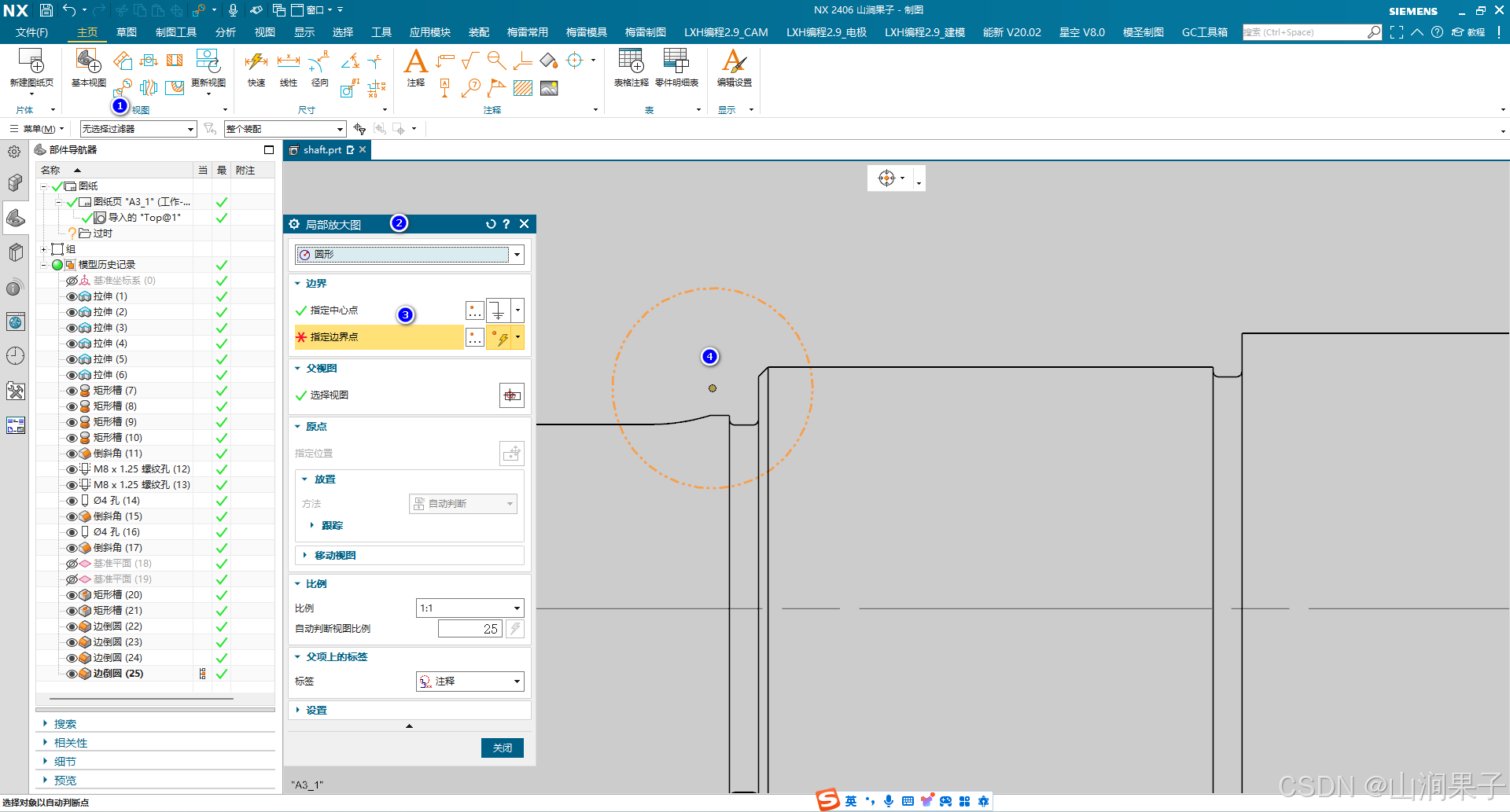

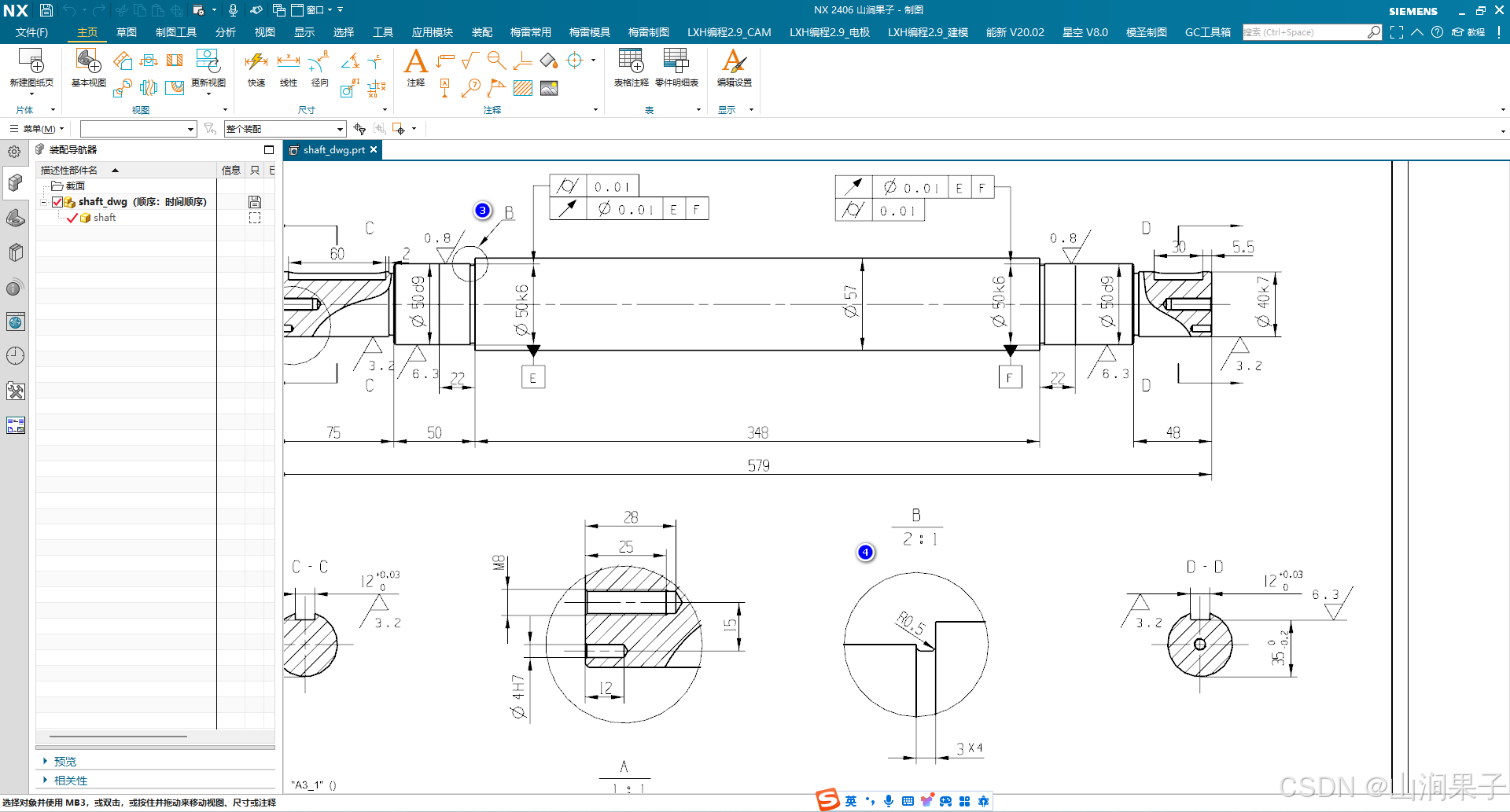

操作三：插入一个基本视图并建立局部放大图。

局部放大图是将现有视图的某个部位单独放大，并建立一个新的视图，以便显示零件结构和便于标注尺寸。
