NX2406局部放大图

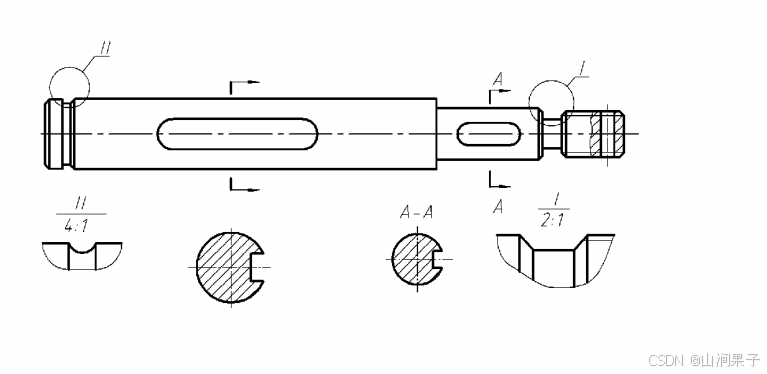

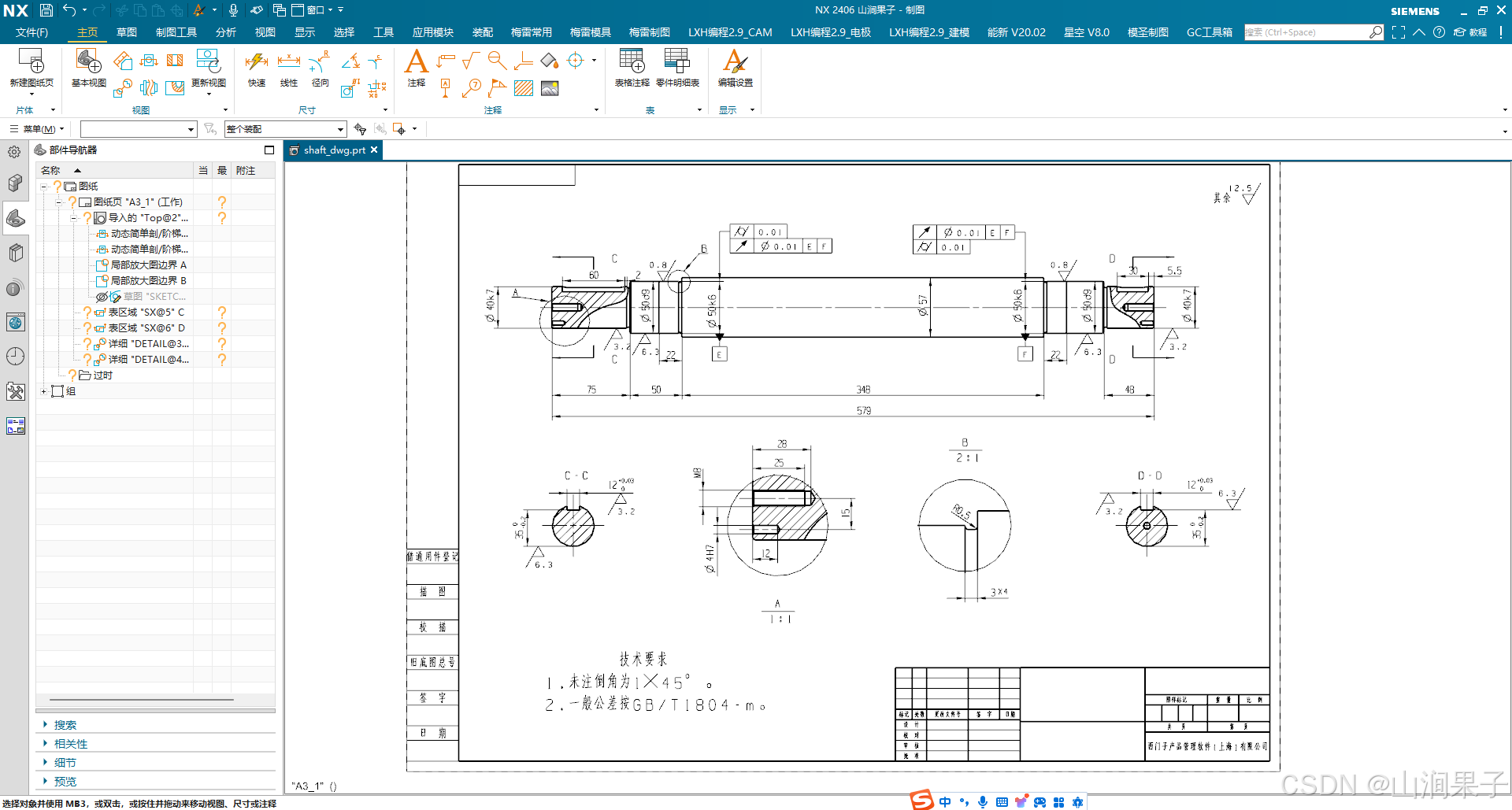

机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺寸时，可将这些部分用大于原图形所采用的比例画出，这种图称为局部放大图，如下图 所示。

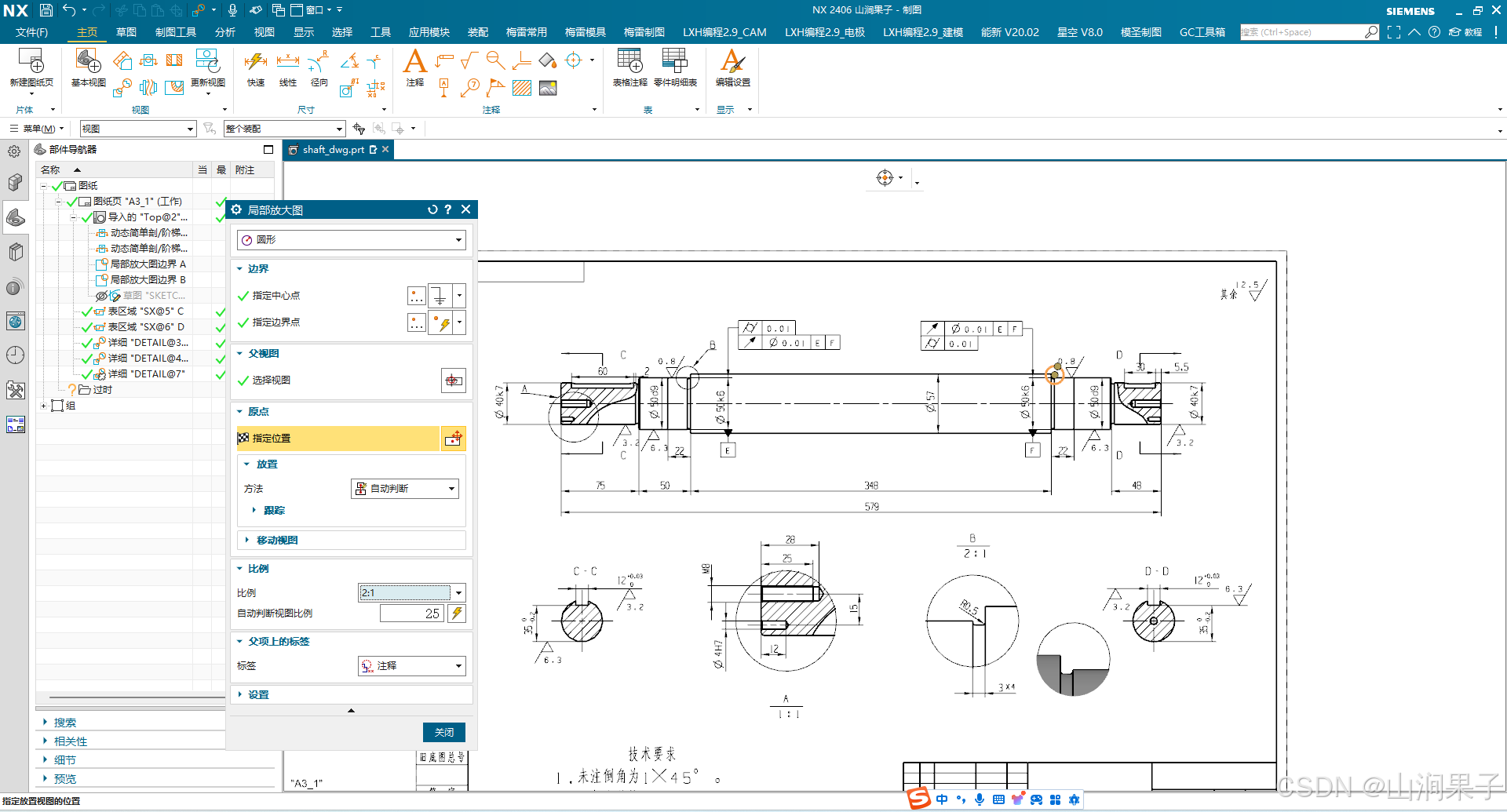

局部放大图的标注方法：在视图上画一细实践圆，标明放大部位，在放大图的上方注明所用的比例，即图形大小与实物大小之比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字编号以示区别。

注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位的表达方法无关。局部放大图应尽量配置在被放大部位的附近。
