SolidWorks2023工程图：辅助视图+裁剪视图

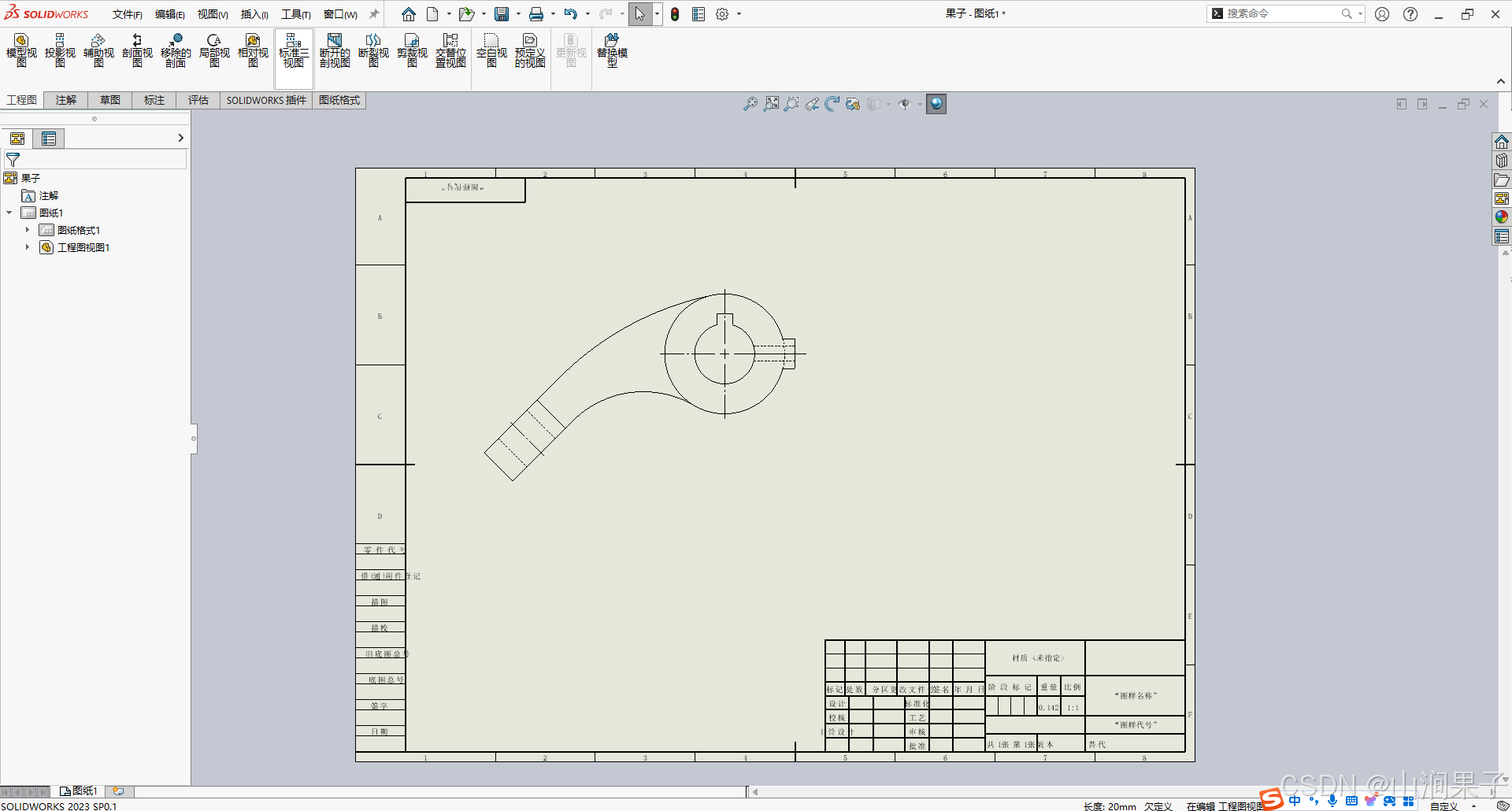

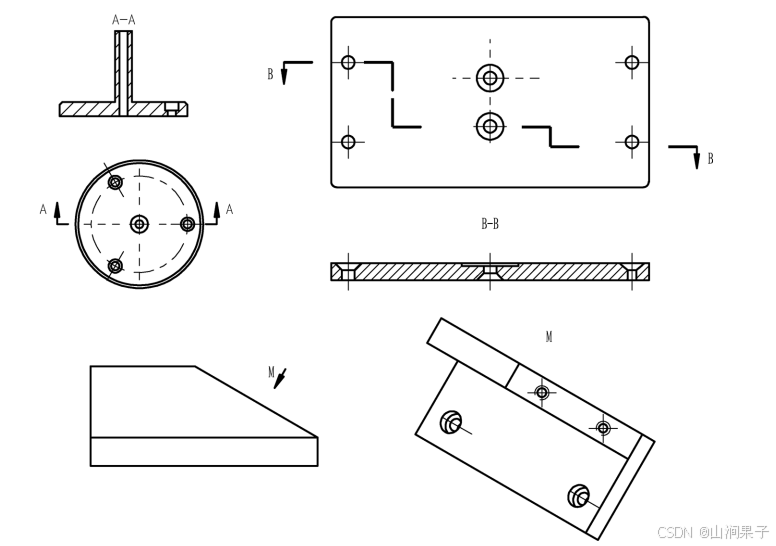

利用工程图中现有的视图， 可以建立多种不同的视图， 如投影视图、 剖视图、 局部放大图等。 由于这些视图是在现有视图的基础上建立的， 因此可以称之为 “派生的视图”。。


~~

辅助视图

~~

利用 “辅助视图” 可以建立任意方向的投影视图， 从而可以建立斜视图。

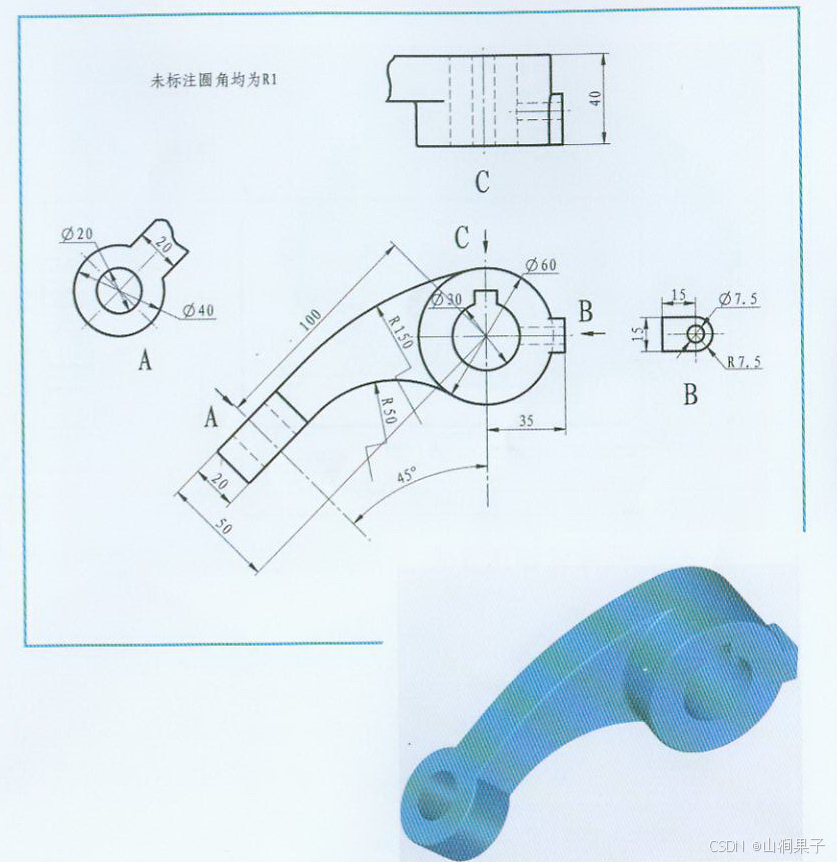

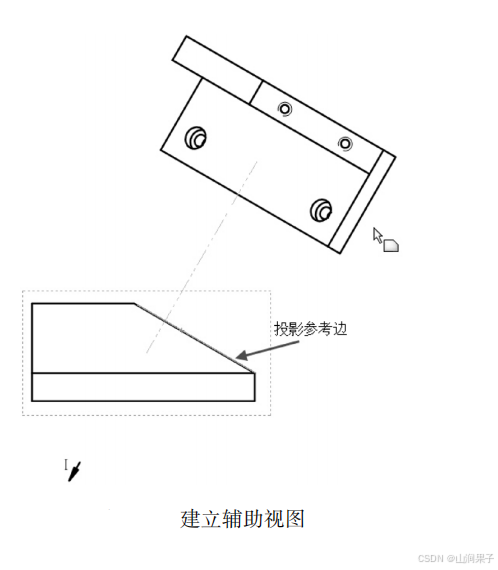

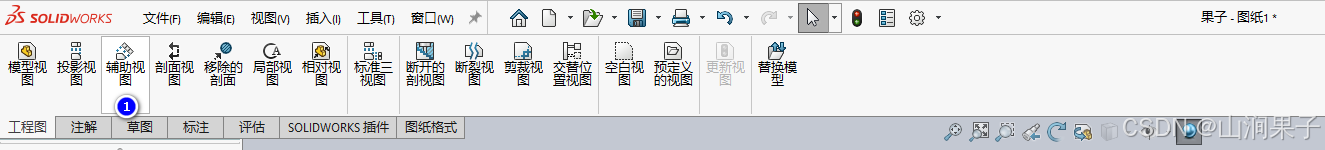

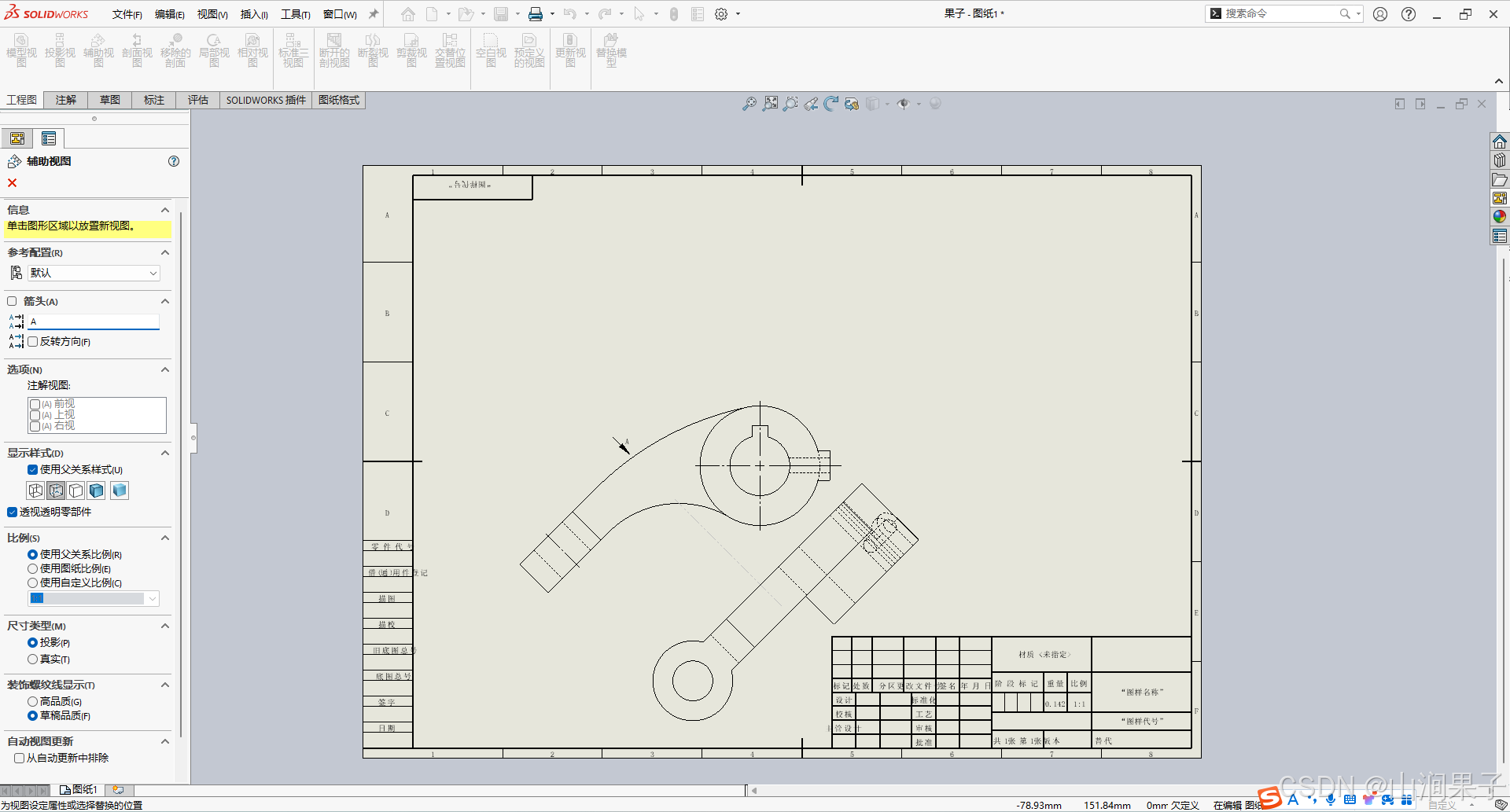

建立辅助视图时需要从现有视图中选择垂直于投影方向的一条边线， 单击 【辅助视图】 按钮 ， 然后确定视图放置位置。
