样条曲线的创建方法有四种：根据极点、通过点、拟合和垂直于平面。

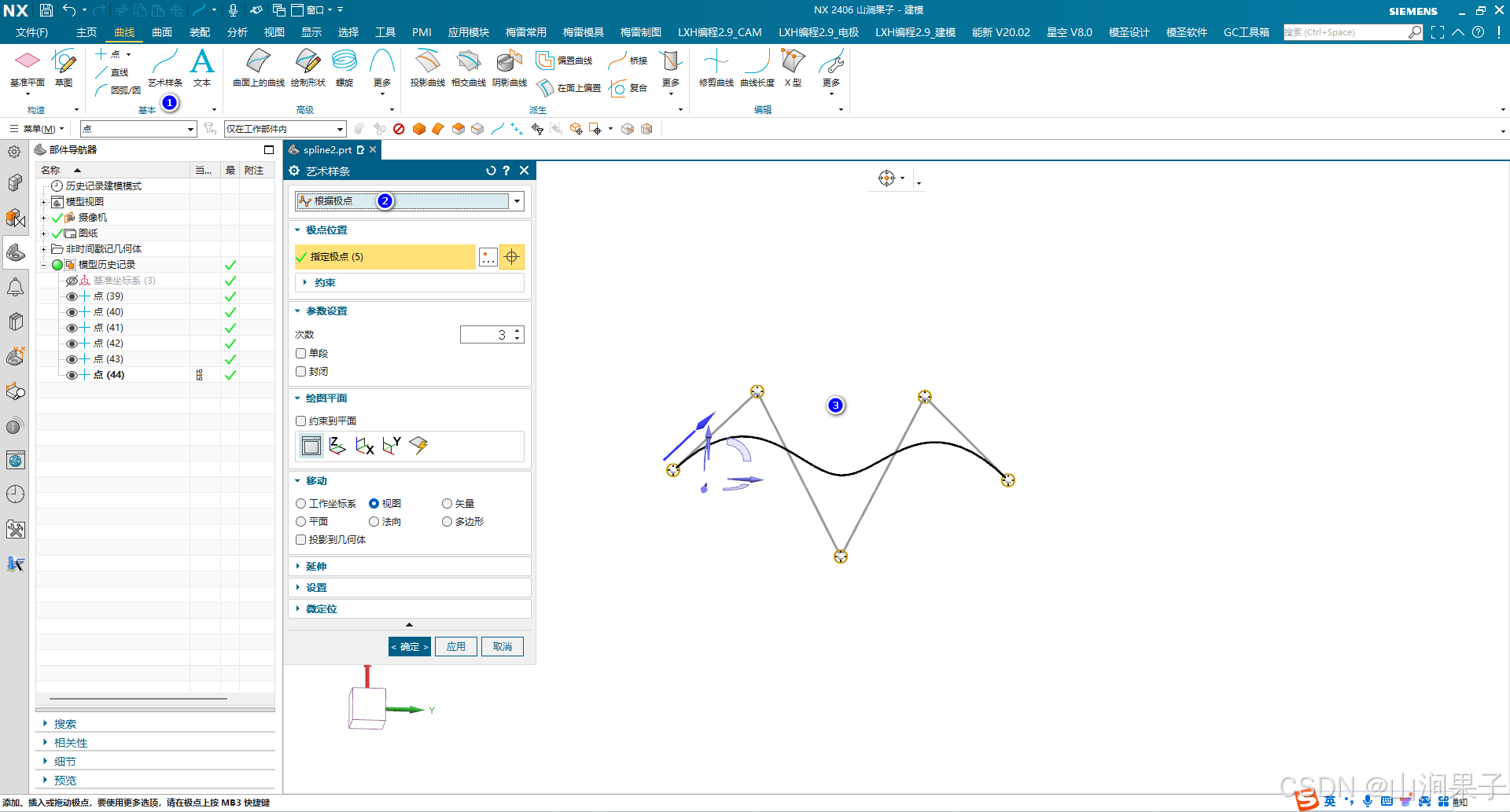

根据极点

根据极点是指样条曲线不通过极点，其形状由极点形成的多边形控制。

在这里插入图片描述

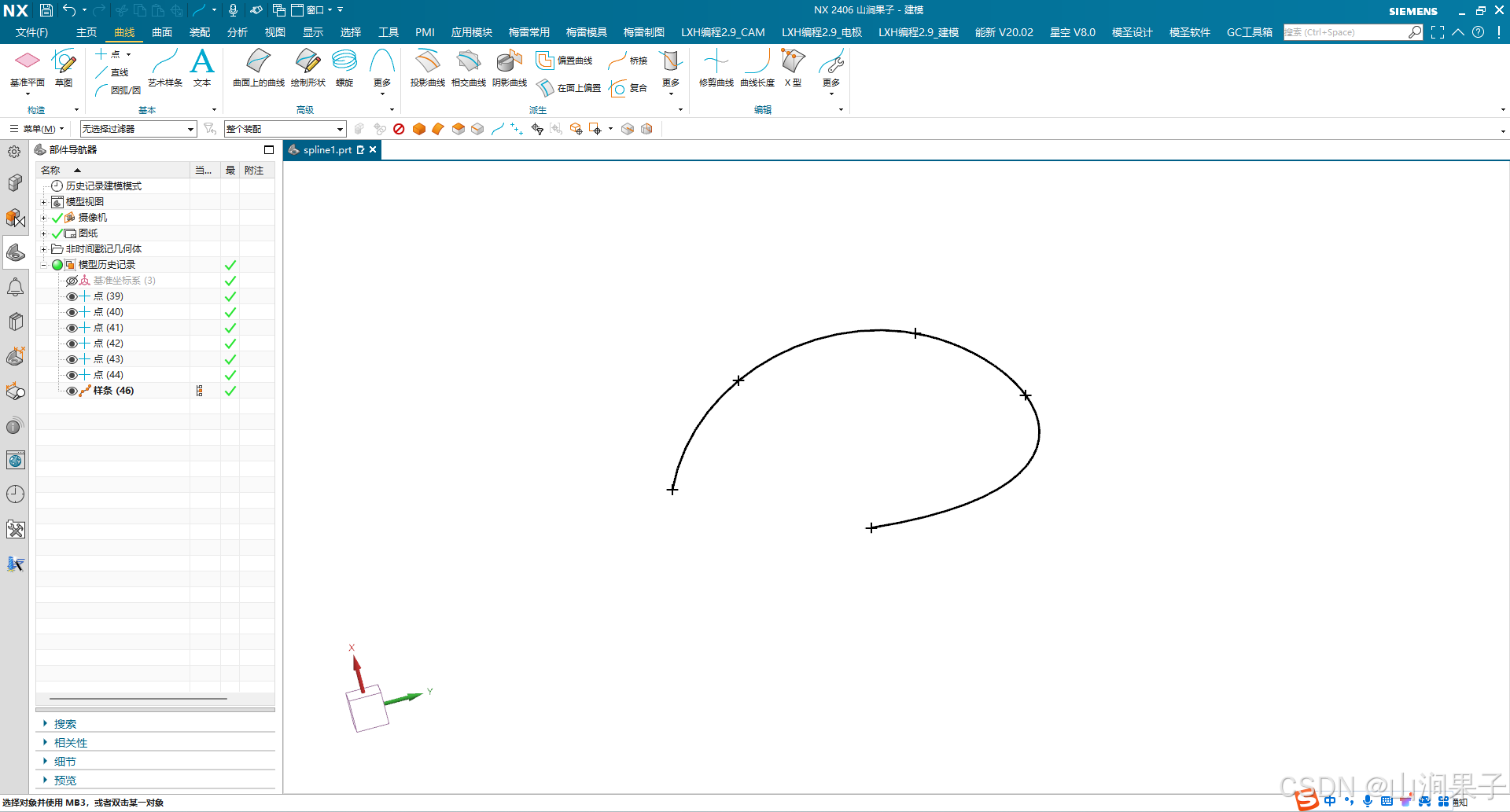

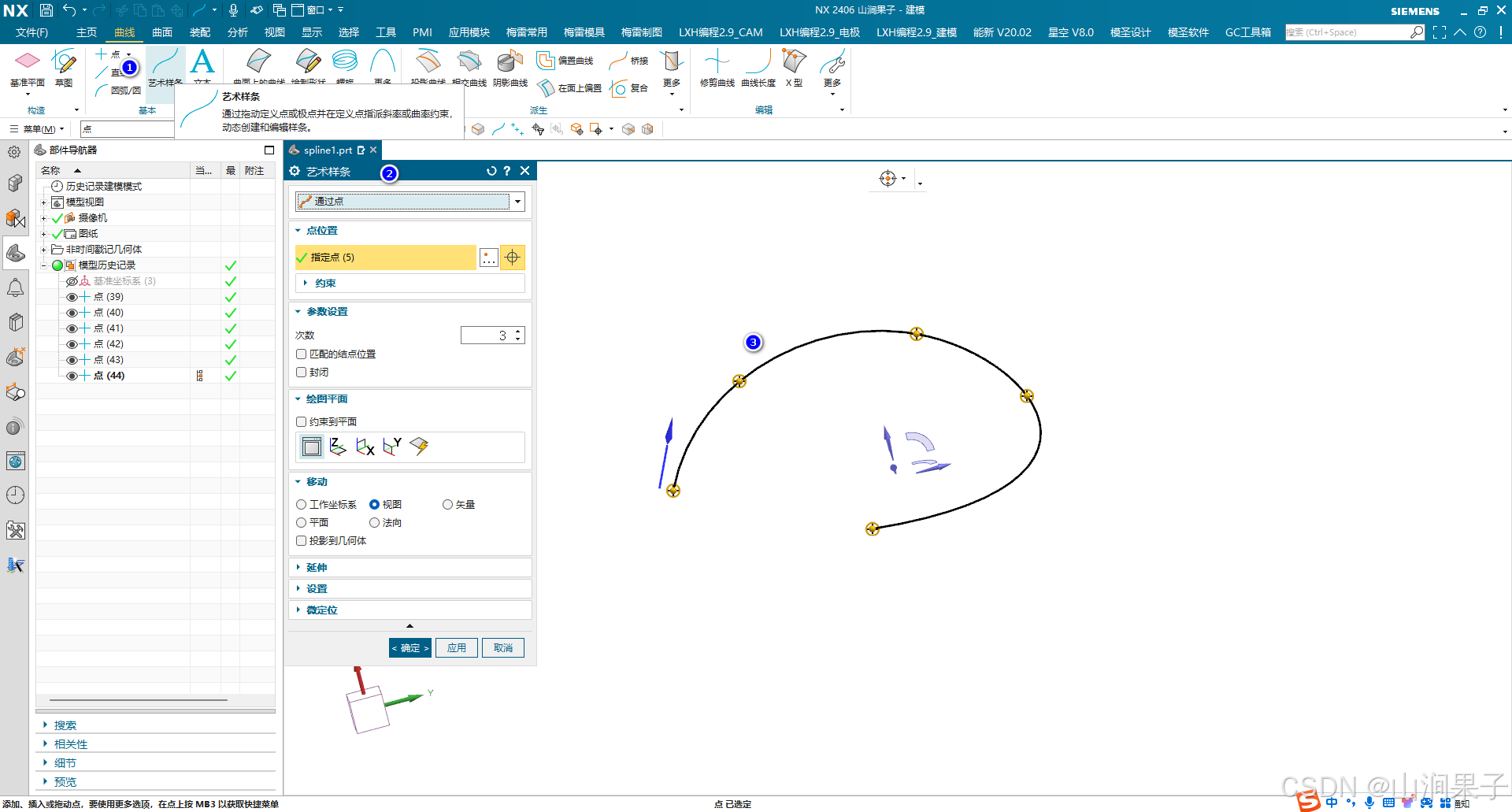

通过点

样条曲线还可以通过使用文档中点的坐标数据来创建。
在这里插入图片描述
在这里插入图片描述
