UG NX 2406移动对象（工件移动至绝对坐标系）

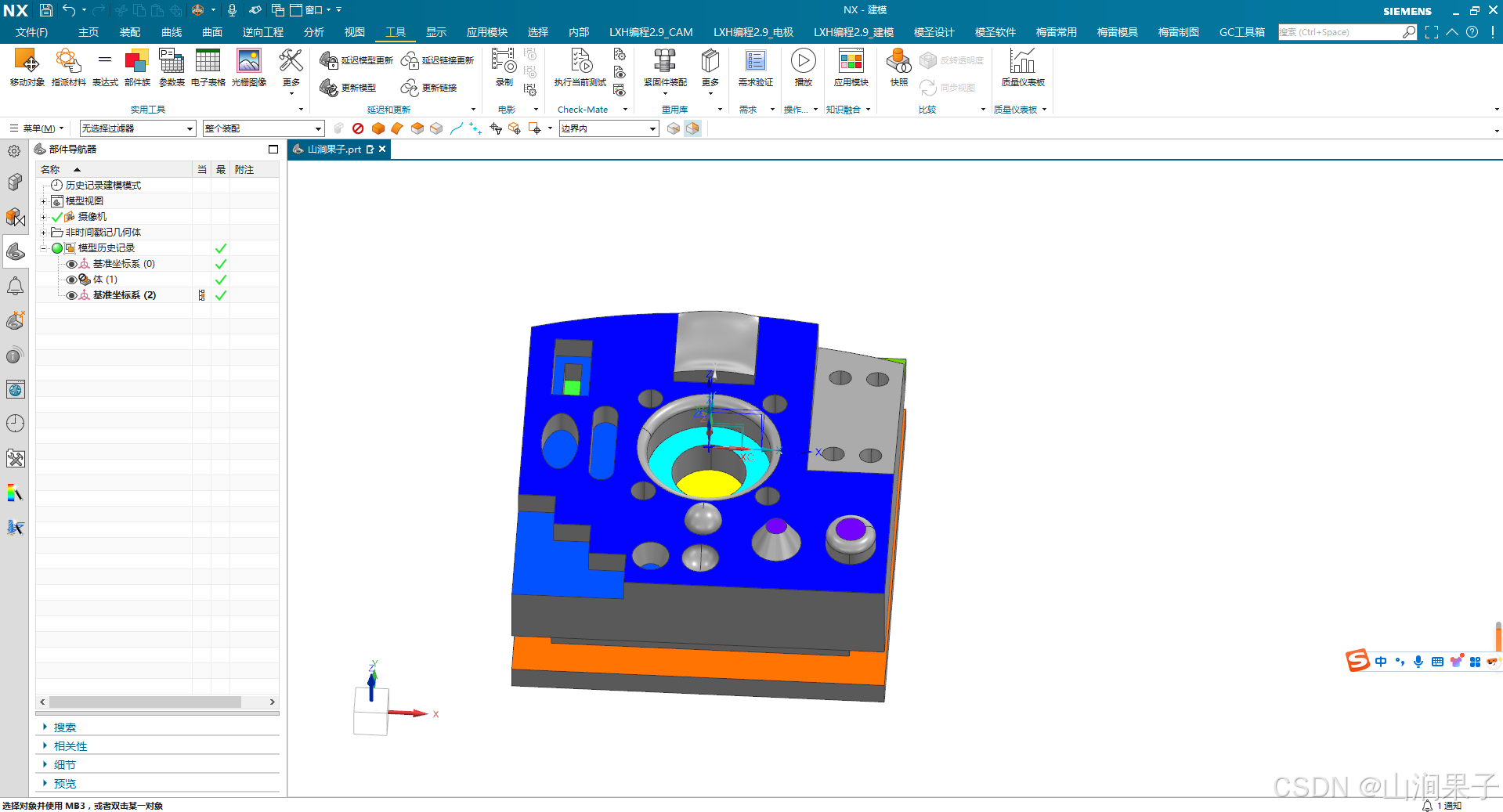

如果我们拿到一个3D图，打开以后发现工件是歪的，和坐标系不平行，而且位置也不是我们想要的。那么我们怎么快速把它摆正，摆到我们想要的位置。

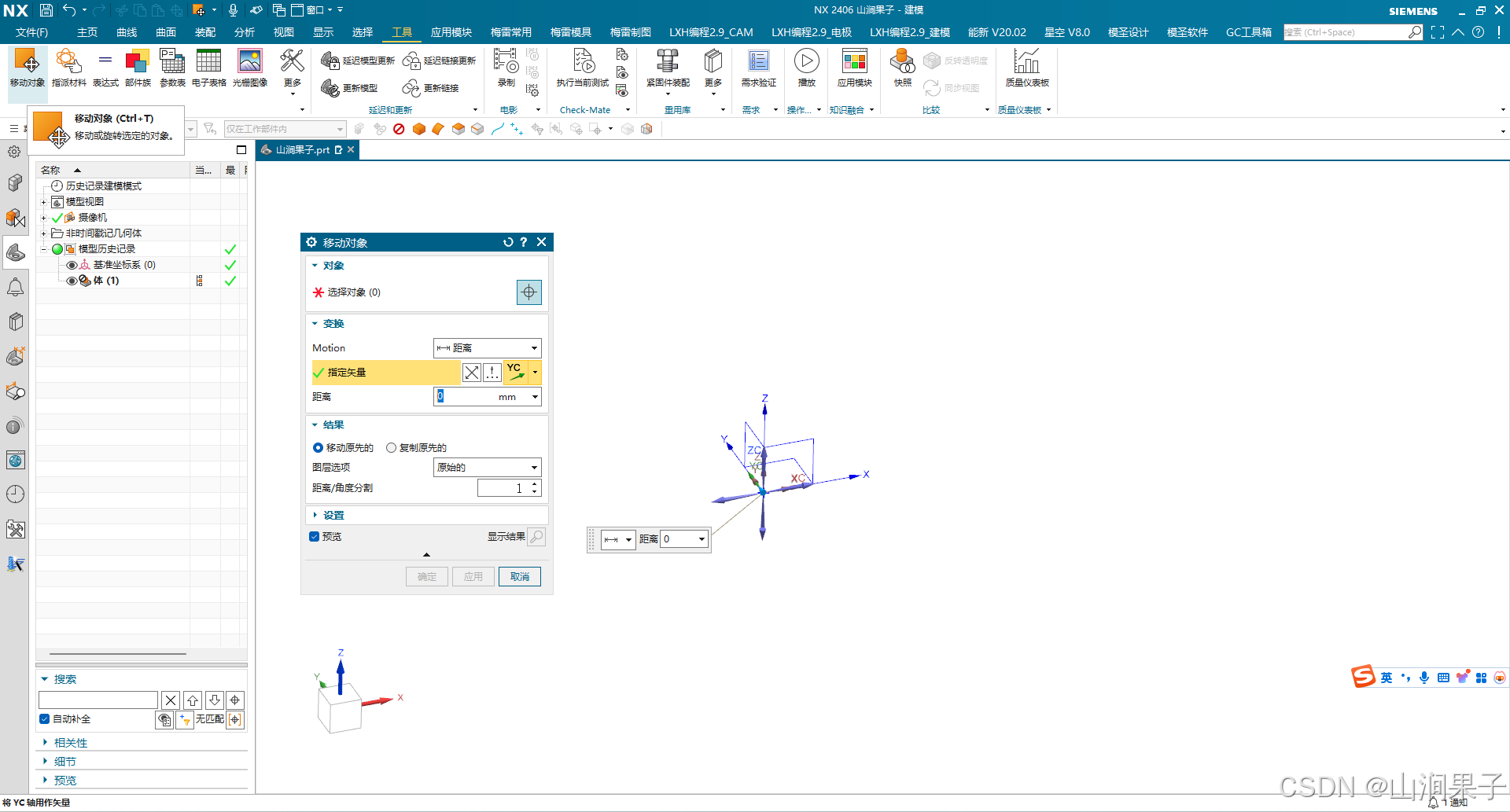

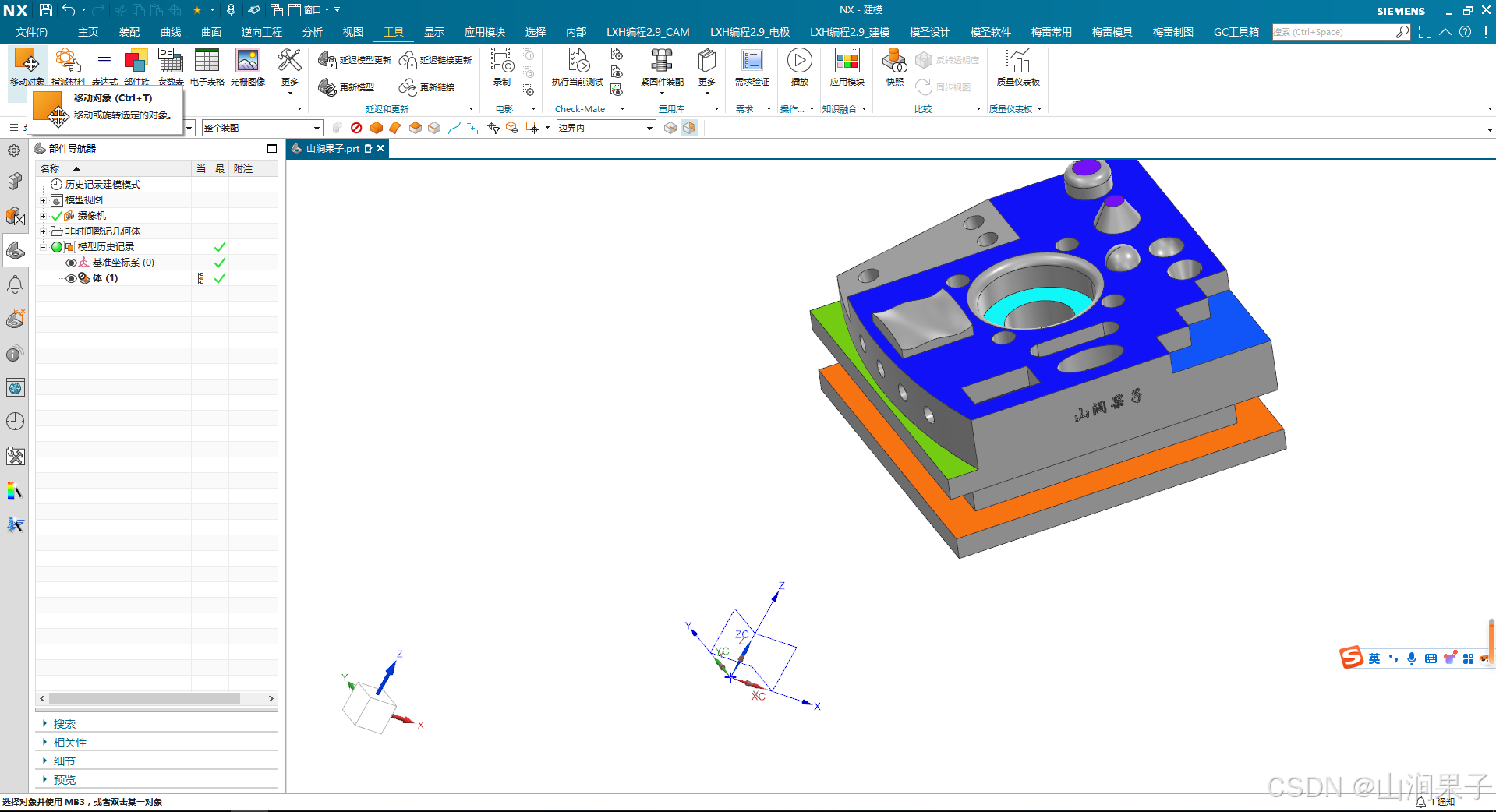

移动对象: Ctrl+T

模型坐标系不是我们想到的方向才需要重定位。。。

移动对象是对原有的实体进行移动

绝对坐标系是模型空间中的概念性位置和方向。将绝对坐标系视为X=0，Y=0，Z=0它是不可见的，且不能移动。

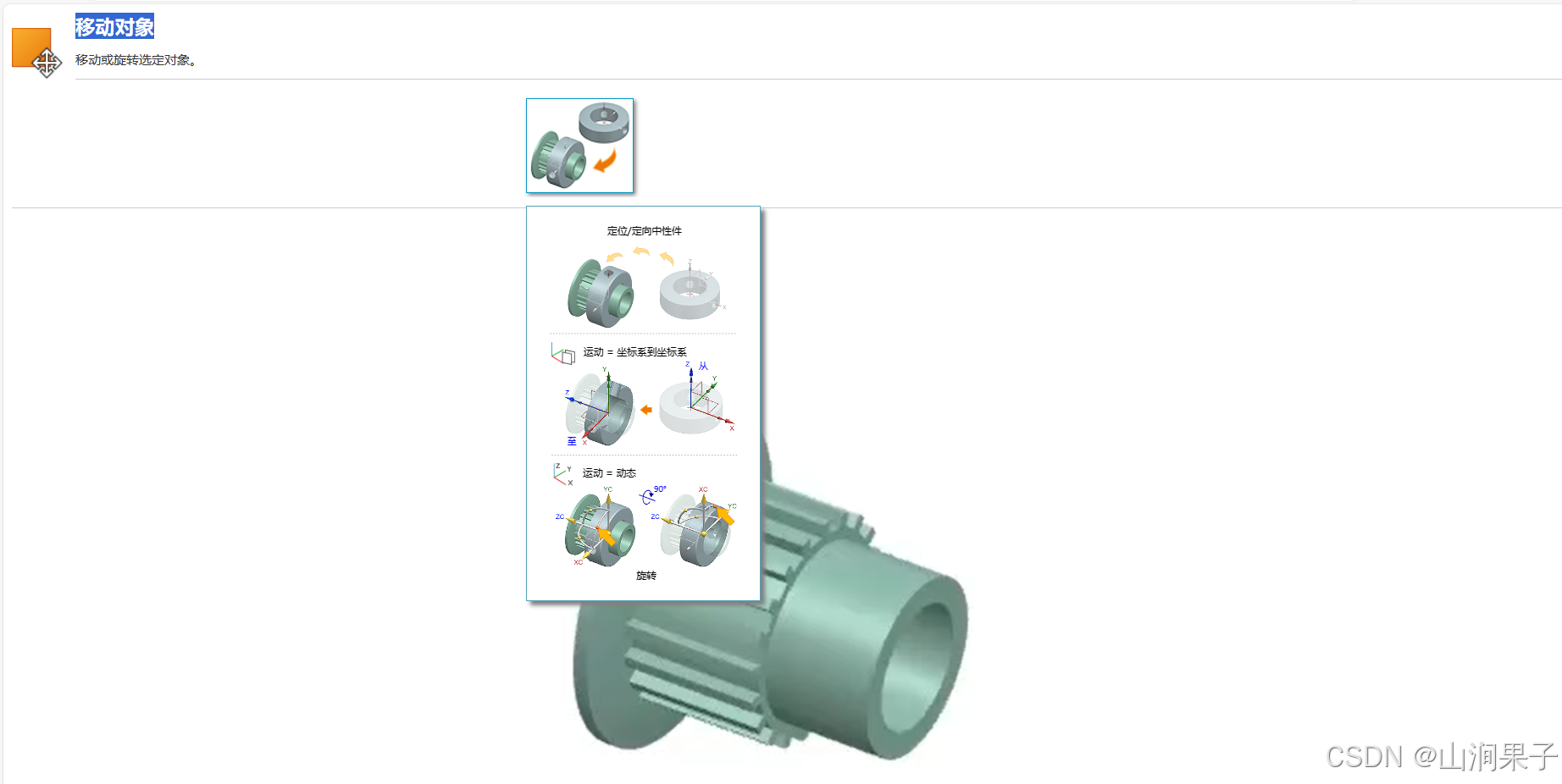

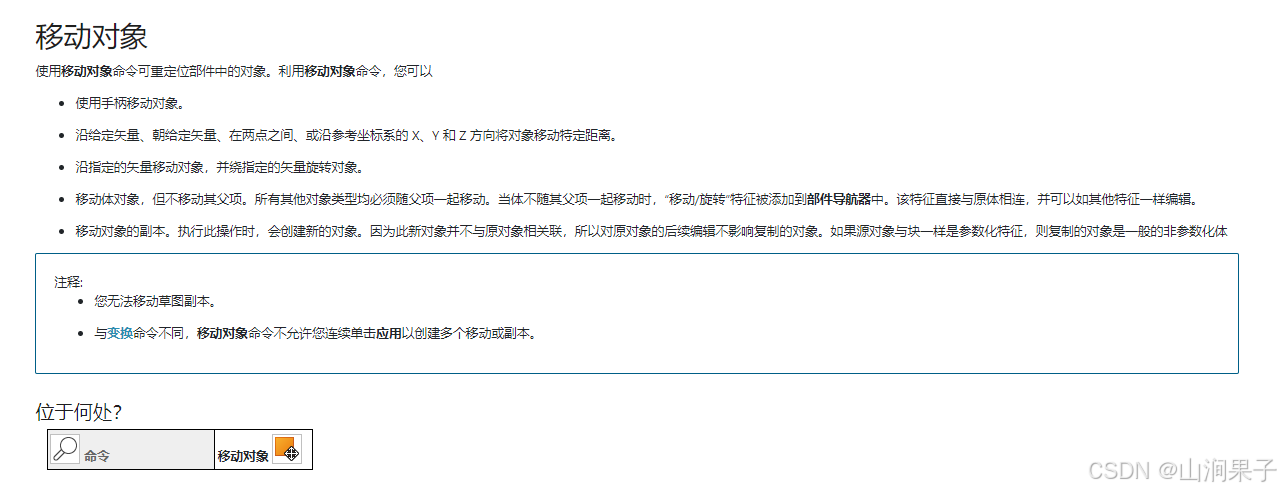

在UG NX中，移动对象是用于平移、旋转和摆正工件的功能。它允许用户编辑对象的位置和方向，以确保水平度和垂直度的调整。

用途：

NX中使用移动对象功能调整对象位置

坐标系放置的时候甚至可以画辅助线、辅助面来指定方向。。。

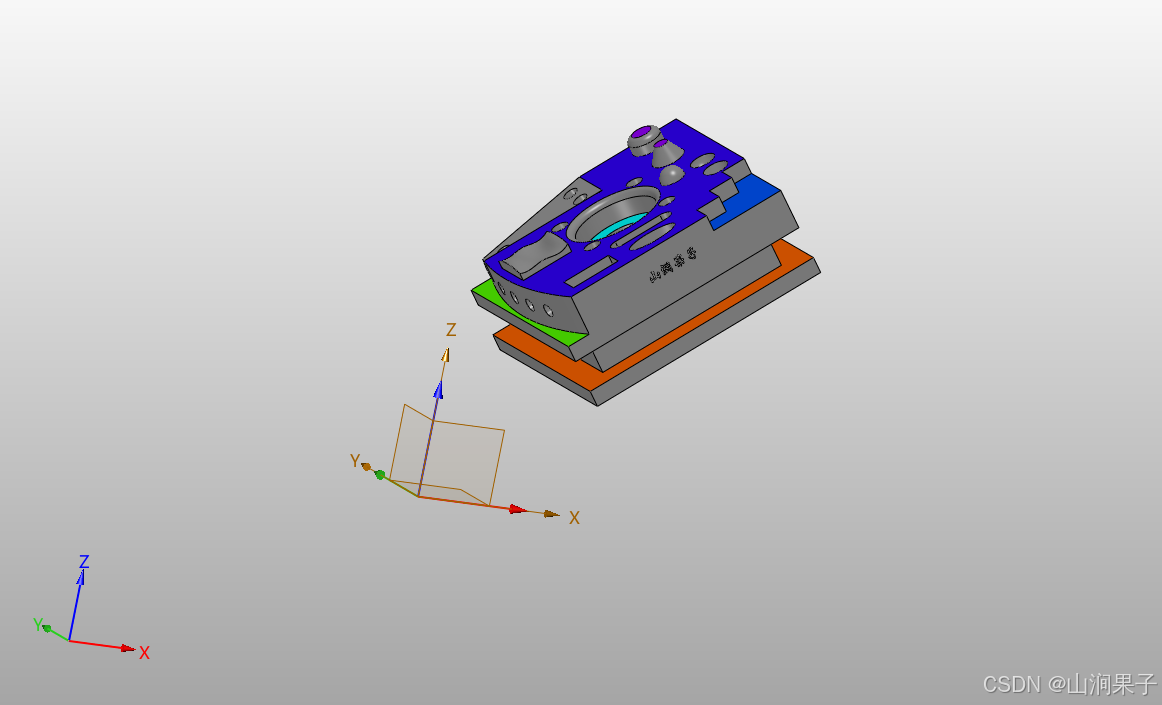

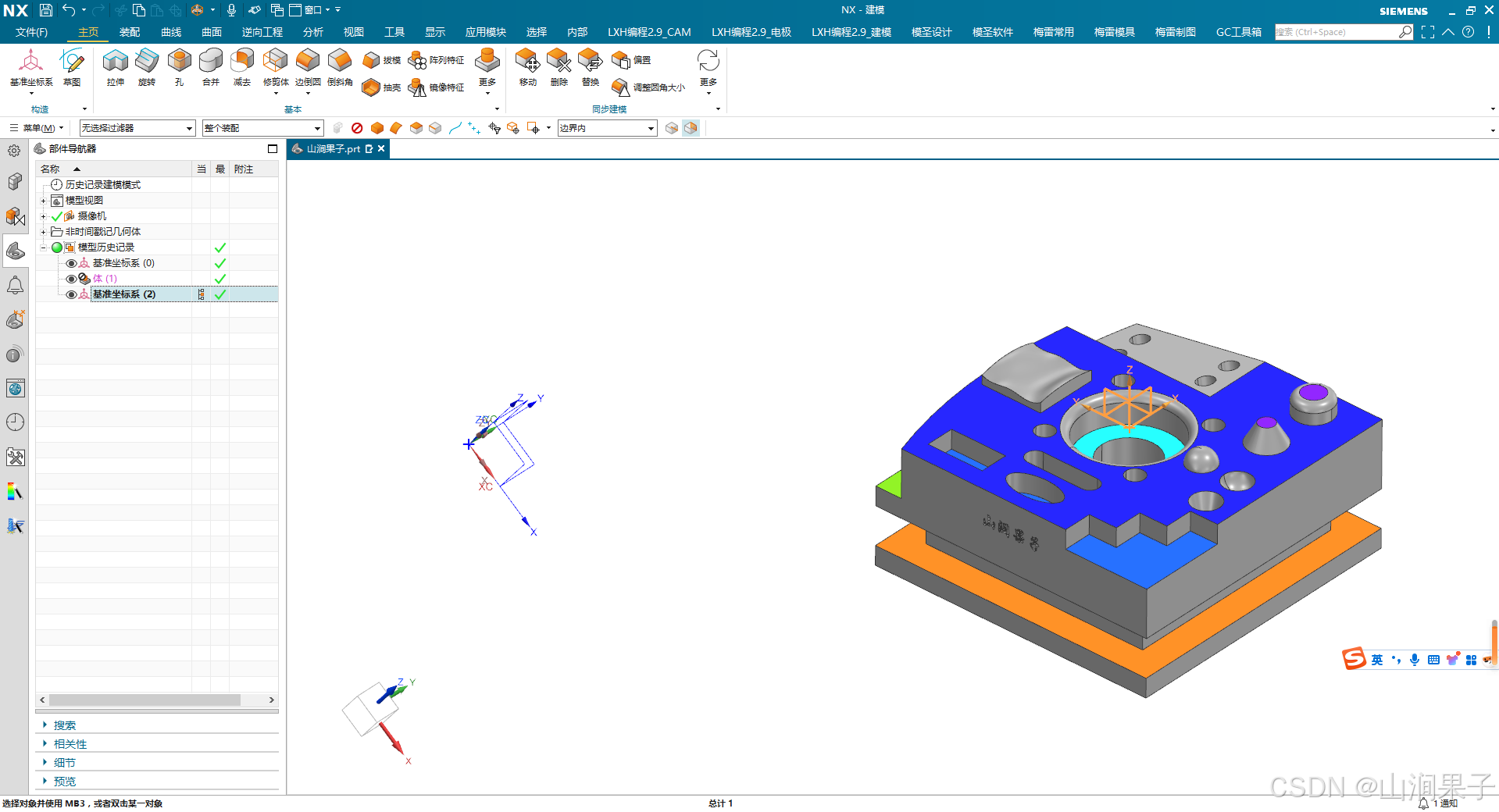

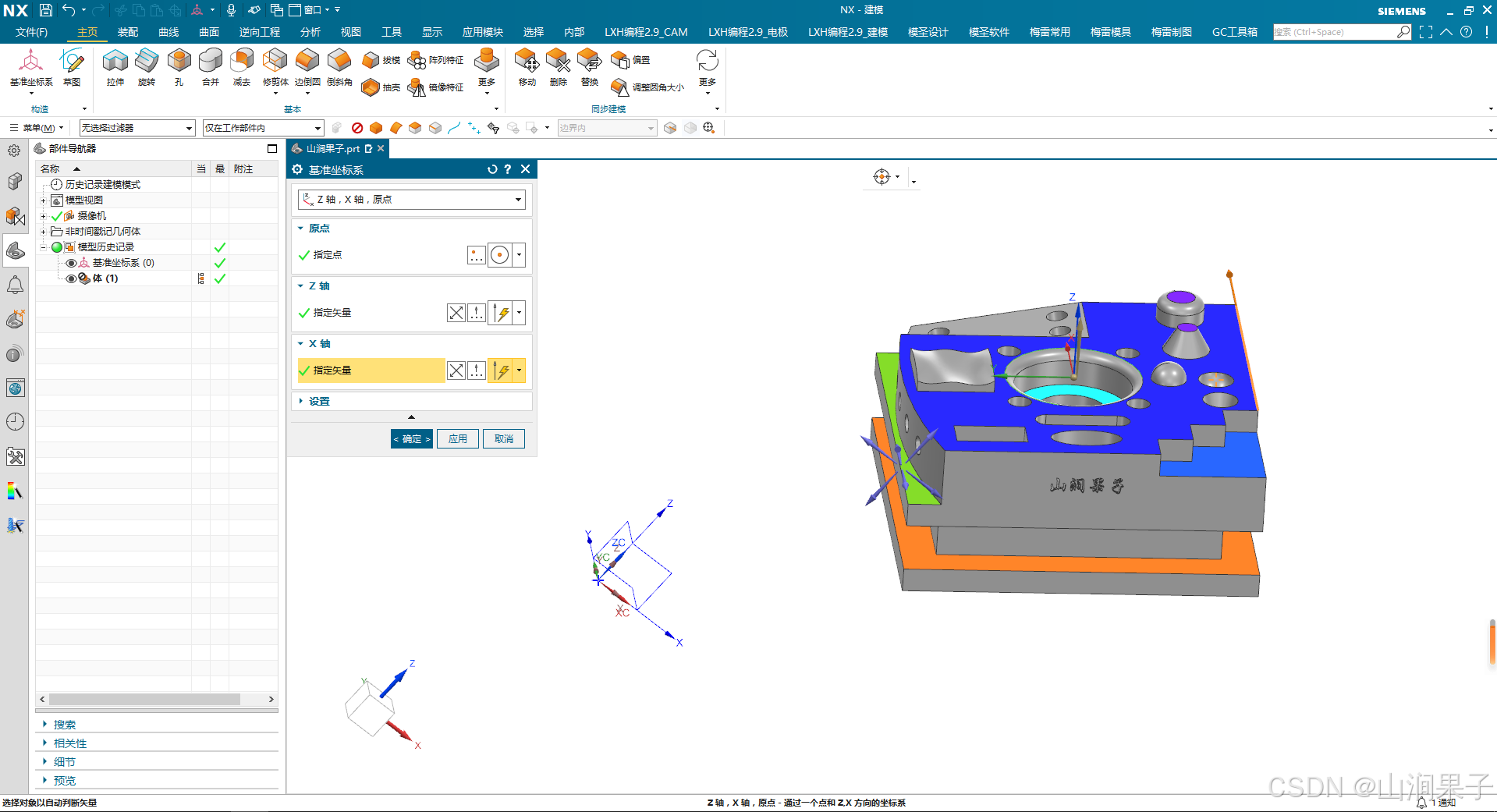

1.创建一个基准坐标系（需要的起始坐标系CSYS）

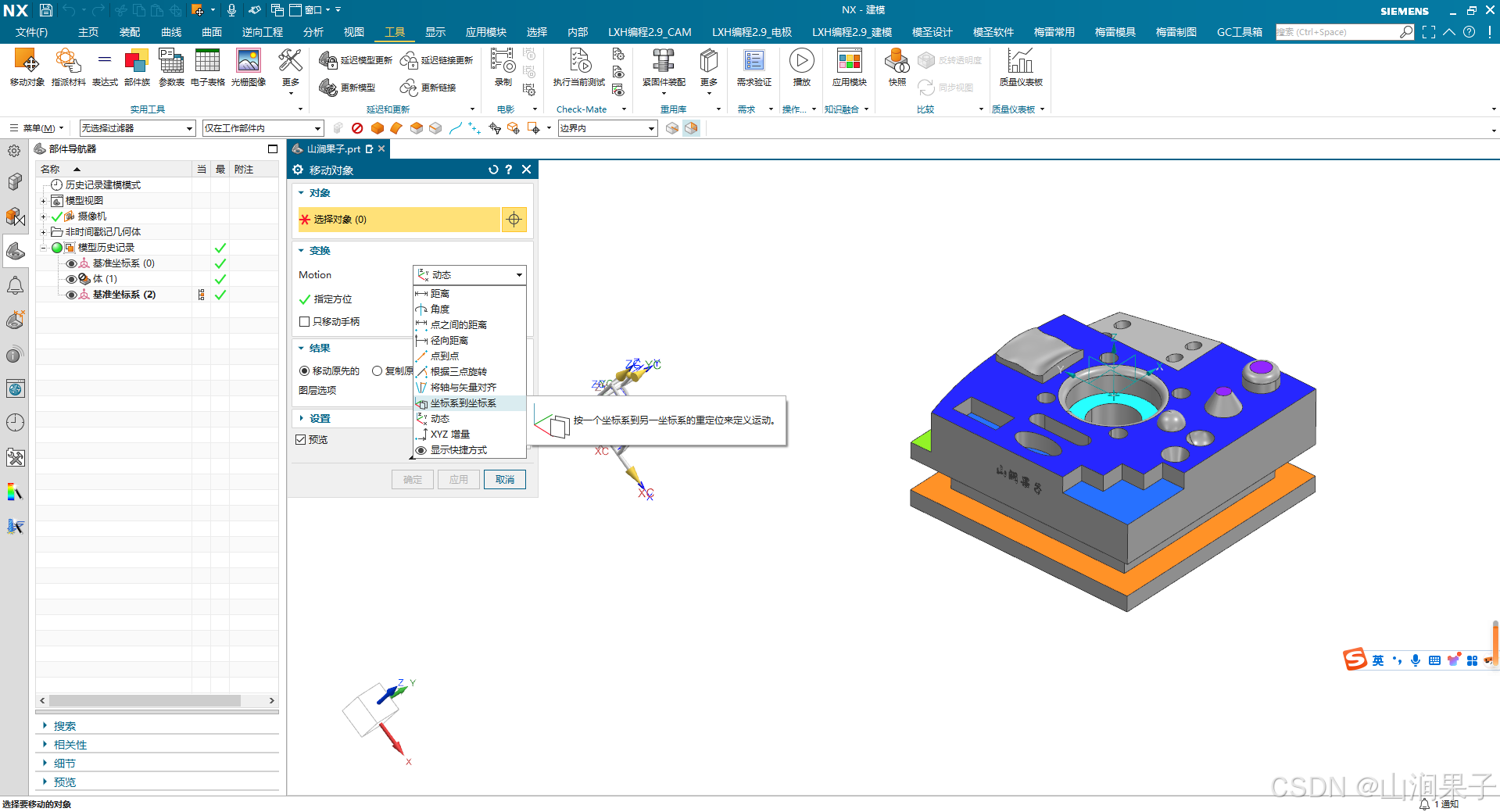

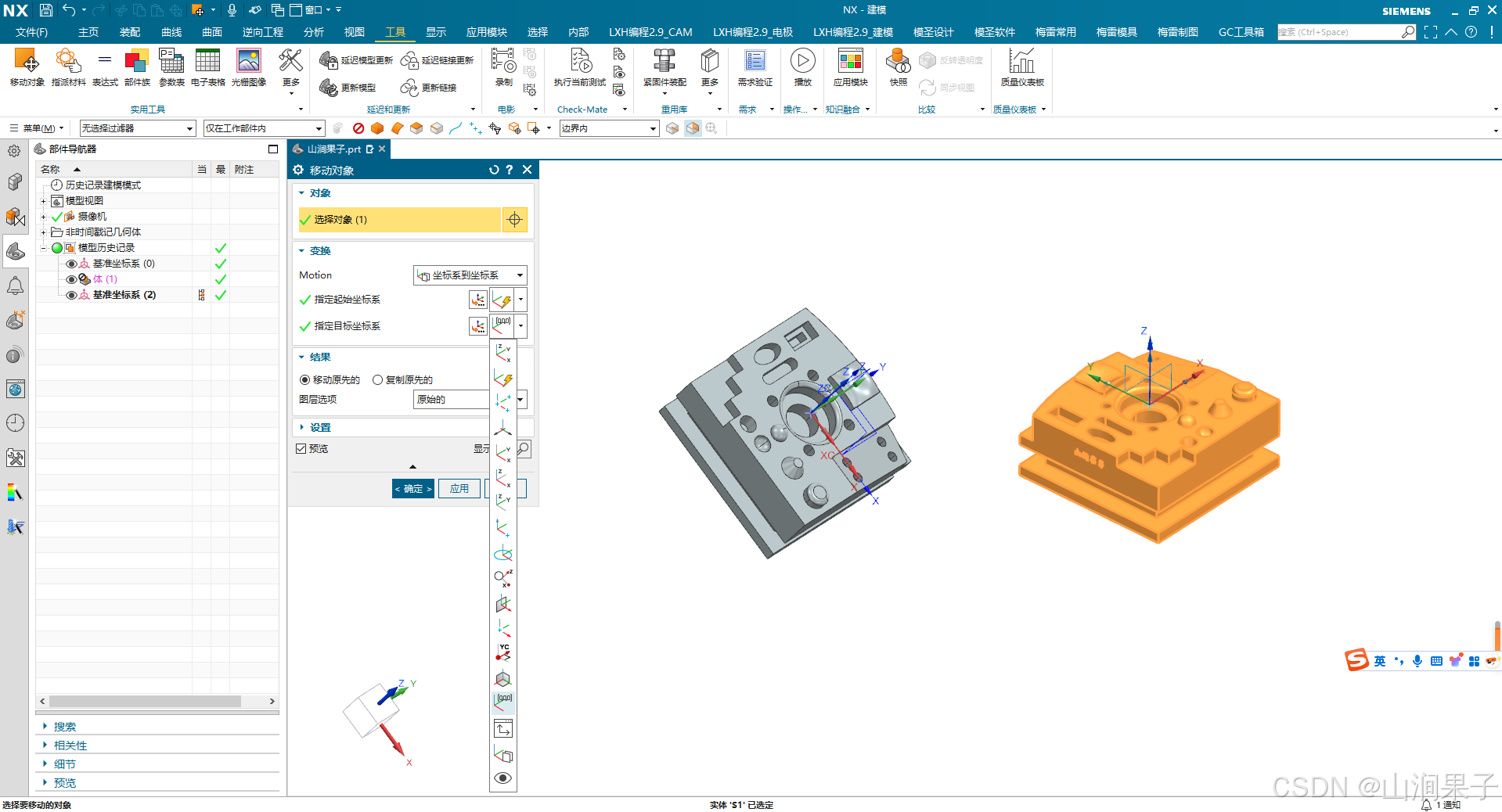

2.先选择对象，再用Ctrl+T移动对象命令，然后选择坐标系（CSYS）到坐标系（CSYS）

3.终止坐标系选择绝对坐标系（CSYS）

基础知识

基准坐标系，是NX建模的绝对坐标系位置，所有建模的零件必须以这个坐标为基准进行绘制，一切操作都要以其为基础，其包括三个基准轴，3个基准面，1个点。

1、基准轴

X、y、z基准轴，可以指示方向，也可以作为线体，其属于线的范围，三个轴分别代表3个方向，在后续操作时，一定根据这几个轴的正负进行数据的输入。

2、点

绝对0点，有一个单独点，其在建模中间经常用到，大家要熟悉这个基准点，其的用途很多。

3、基准面

Xy、yz、xz等三个基准面，前面也陆续讲解过基准面的用途，主要是绘制平面图形时选择的平面，还有其他实体时也可以选择的面，而且重要的是，可以修改创建实体的方向，后续会提供一些例子供大家参考。
