UG NX 2406 拉伸：开放轮廓智能体积

拉伸

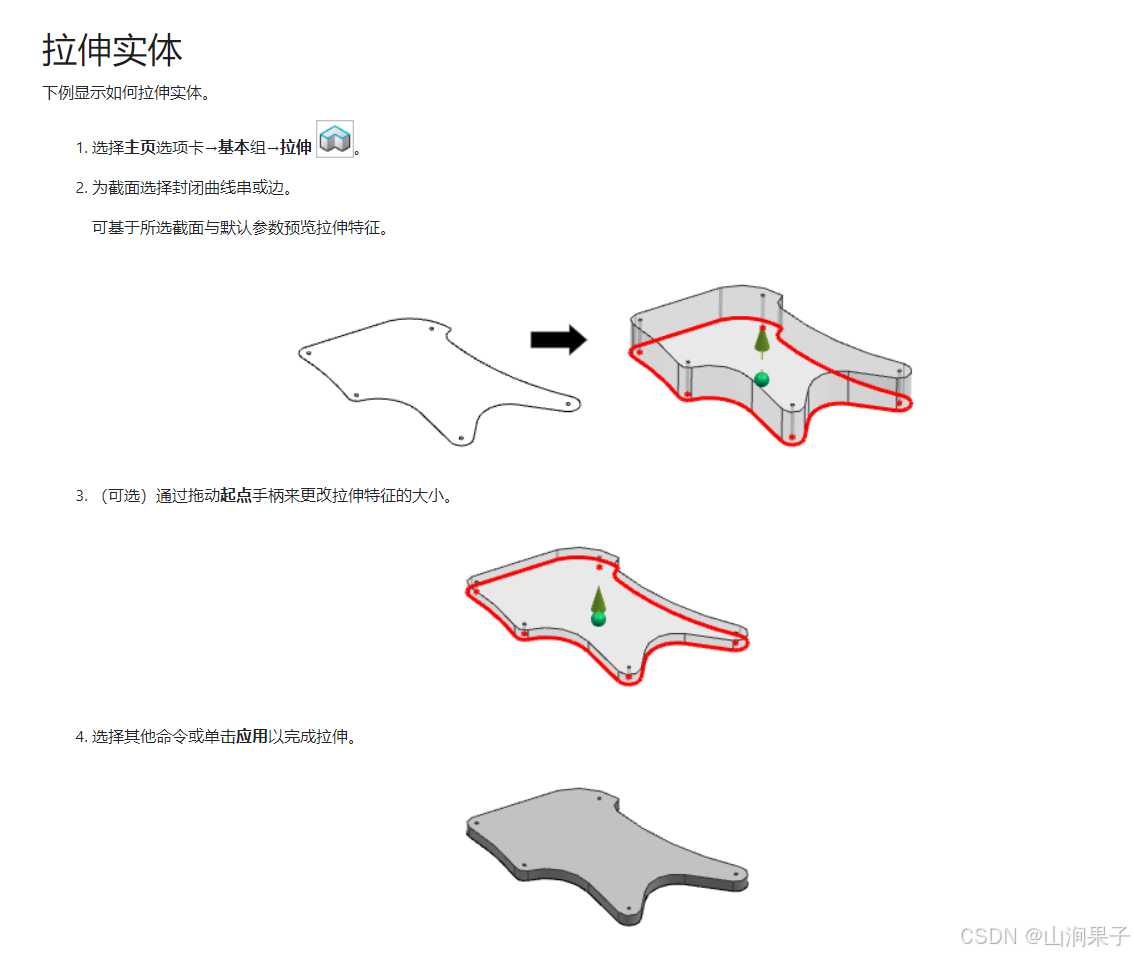

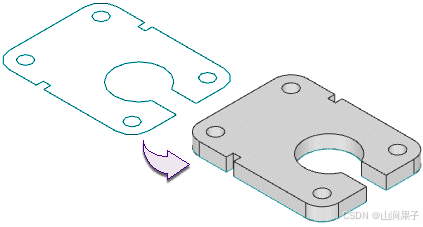

使用拉伸命令可创建实体或片体，方法是选择曲线、边、面、草图或曲线特征的一部分并将它们延伸一段线性距离。

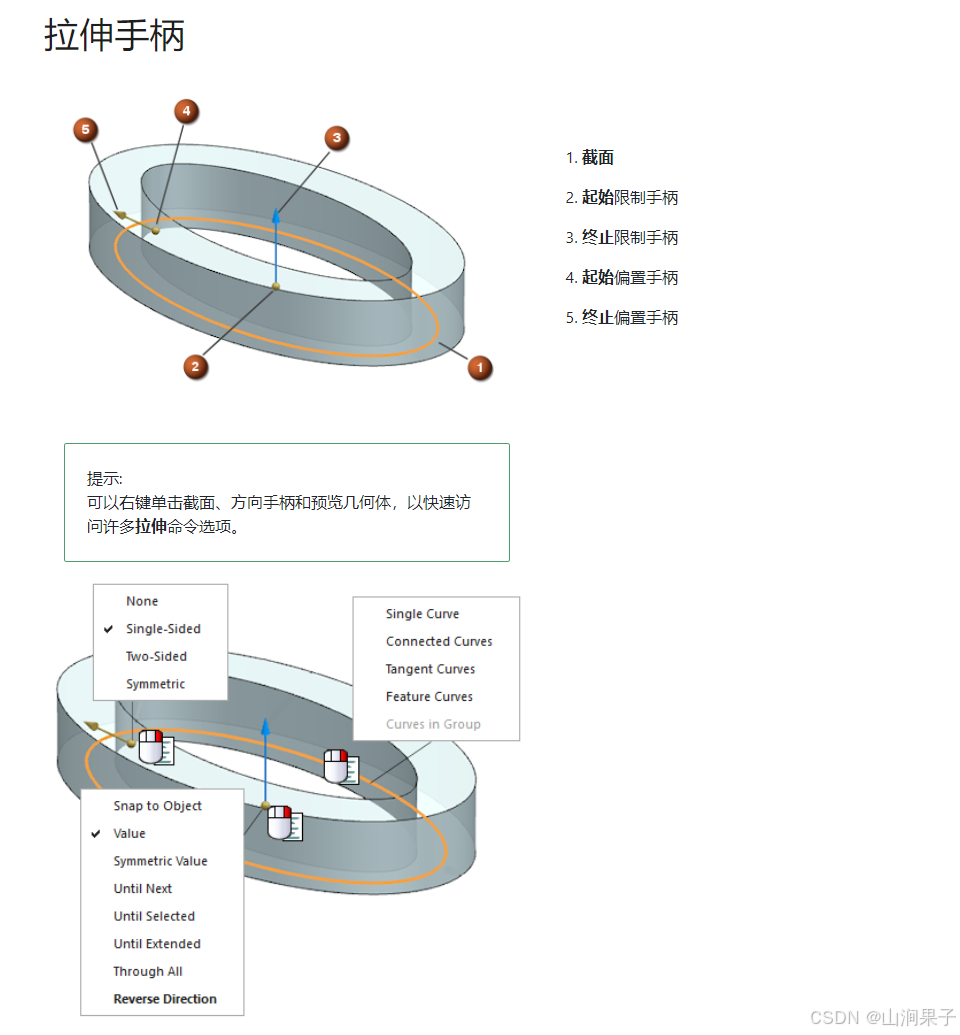

通过拖动距离手柄或指定距离值来调整拉伸特征的大小。

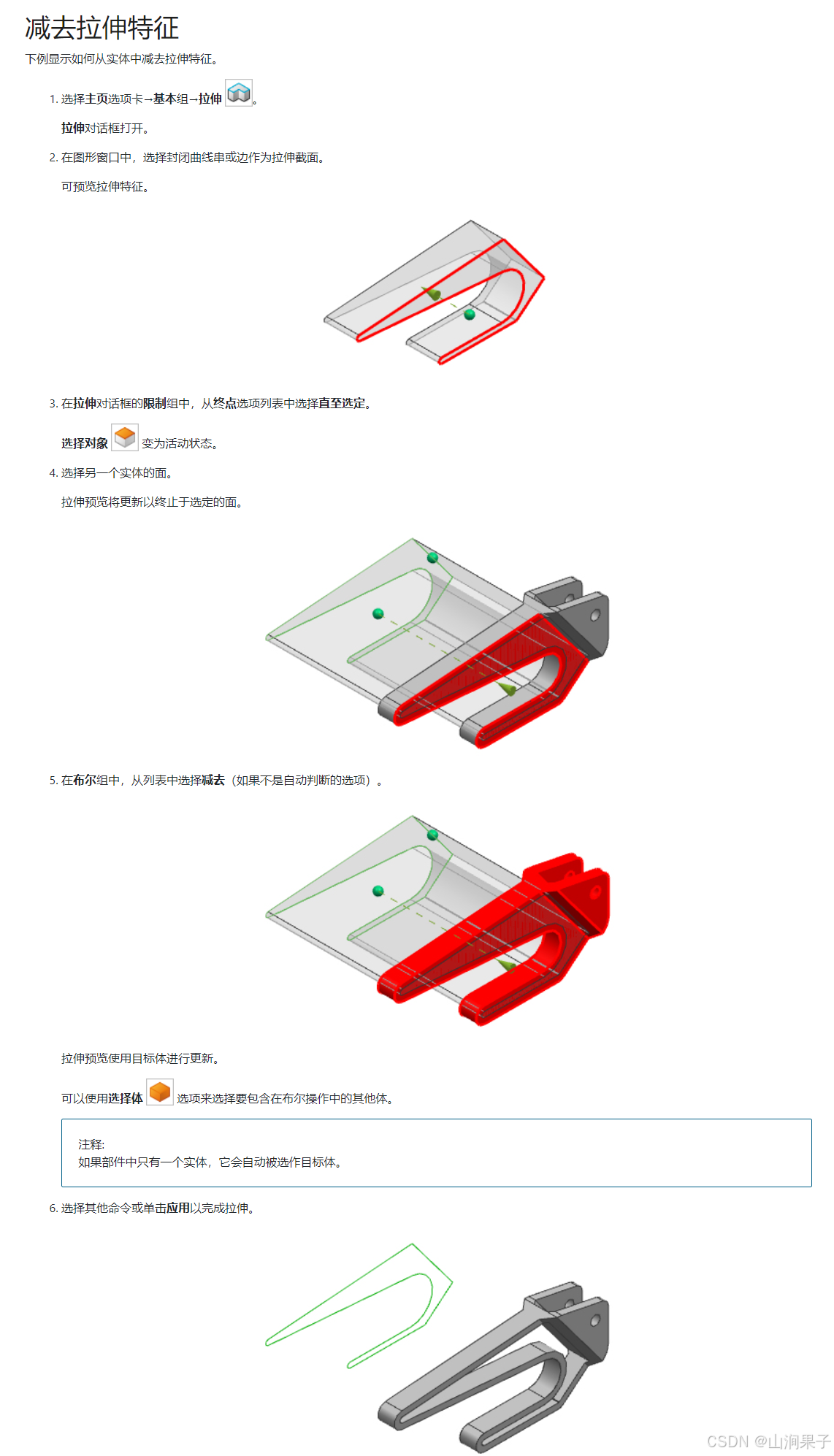

使用现有体对拉伸特征合并、减去或相交。

使用单个拉伸特征产生多个片体或实体。

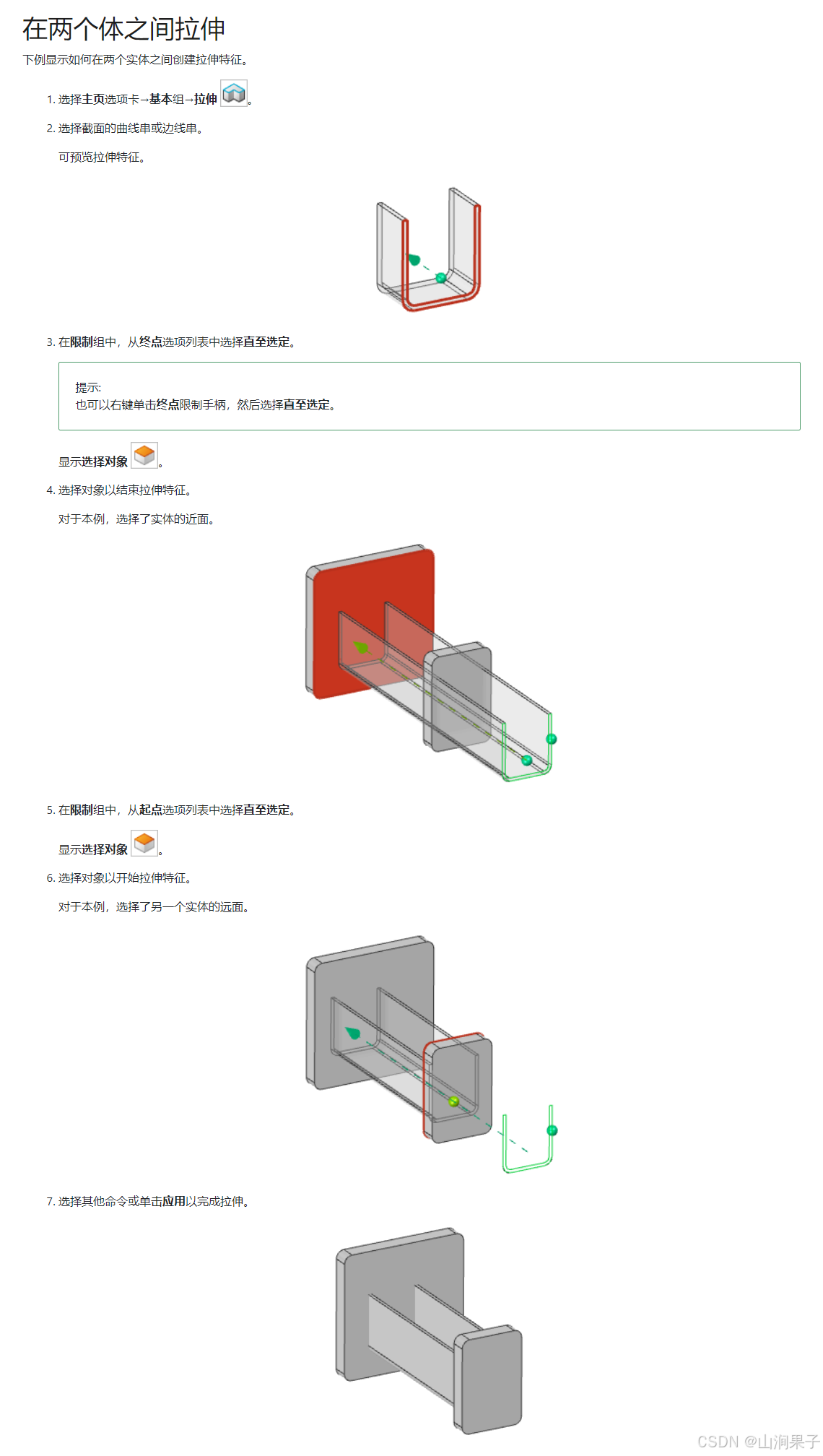

使用面、基准平面或实体来修剪拉伸特征。

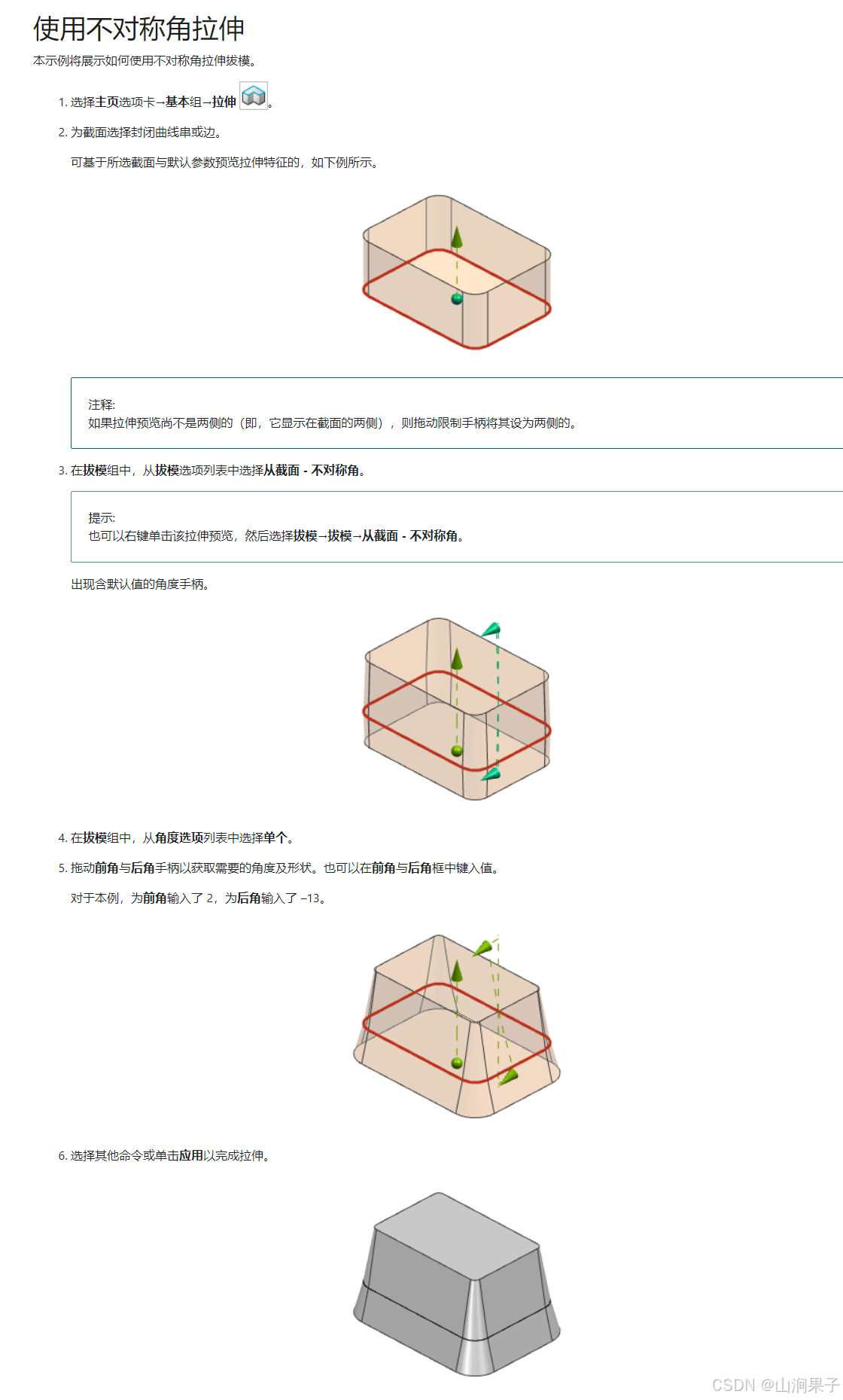

对拉伸特征添加拔模。

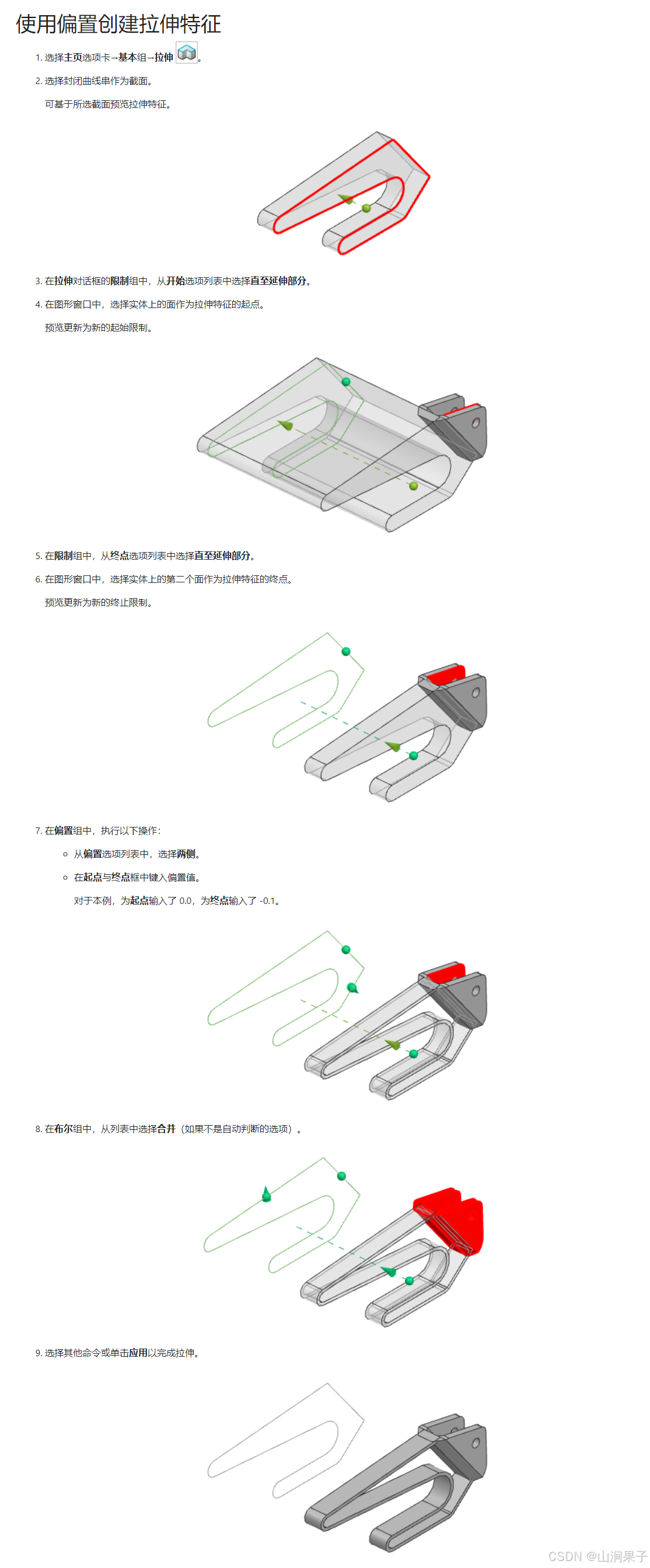

对拉伸特征添加偏置（从其基座截面起测量）。

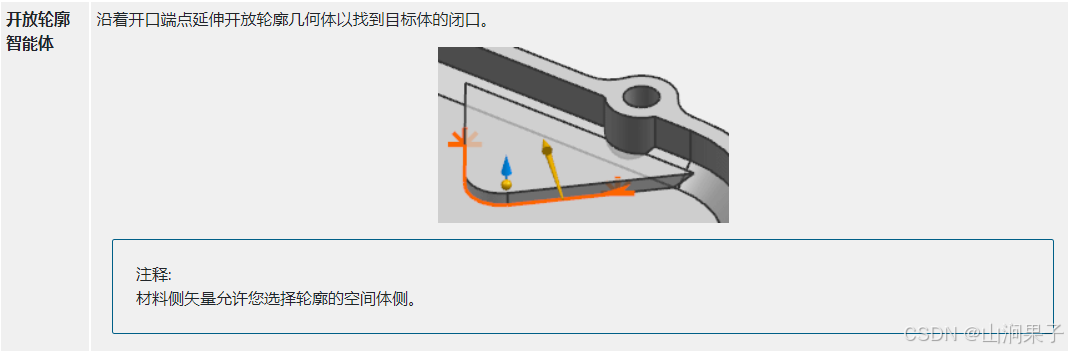

开放轮廓智能体

沿着开口端点延伸开放轮廓几何体以找到目标体的闭口。

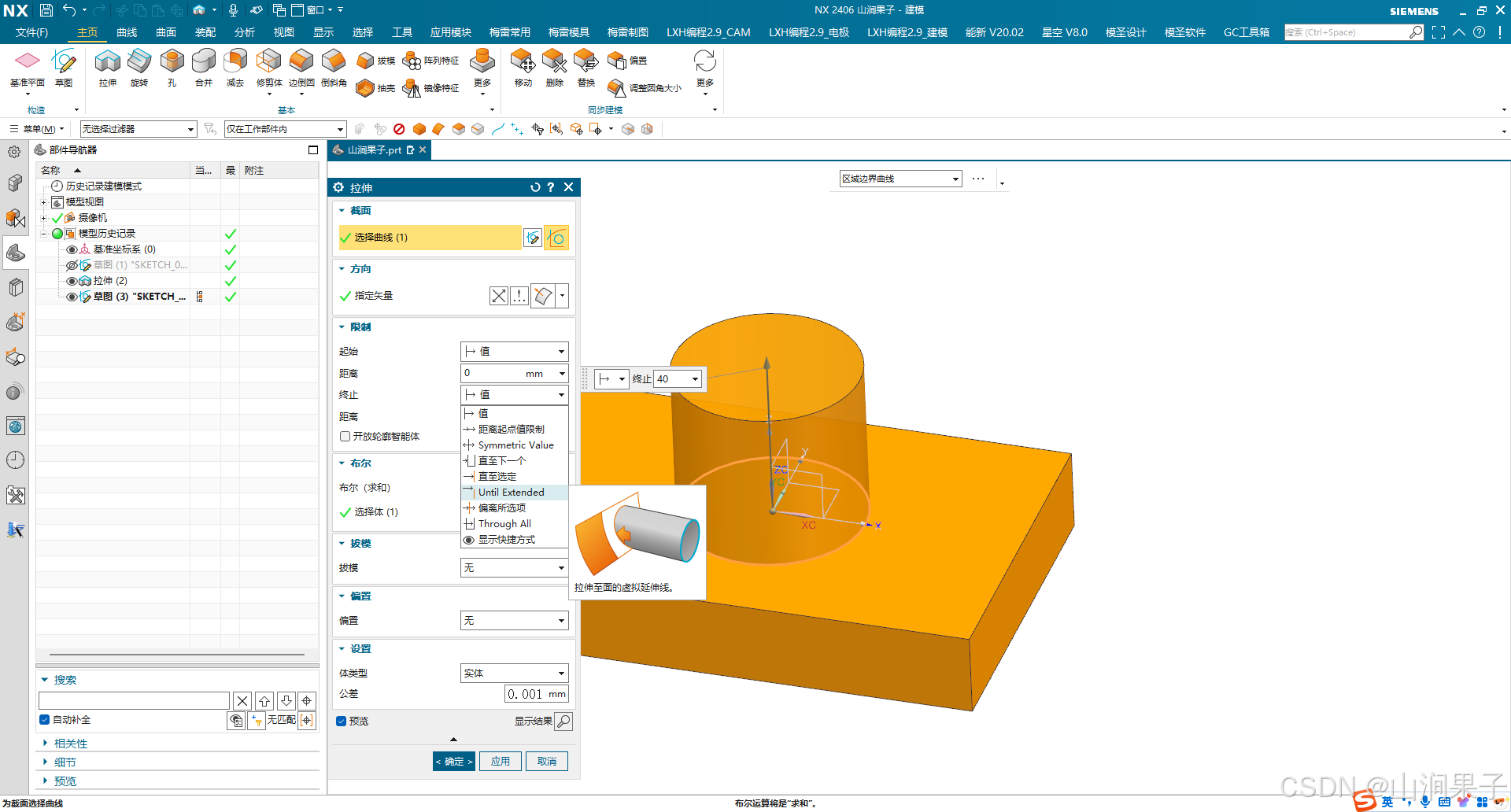

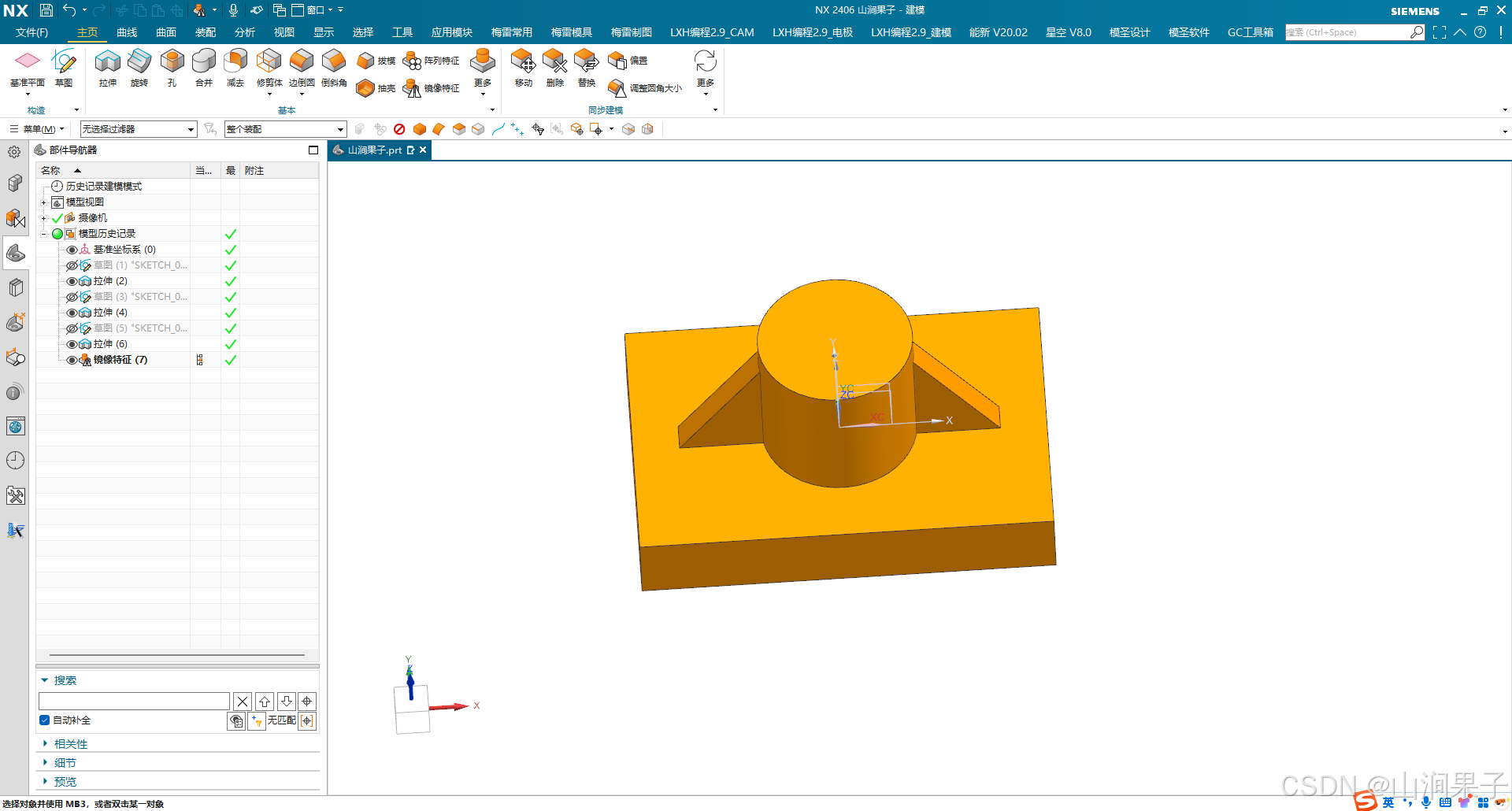

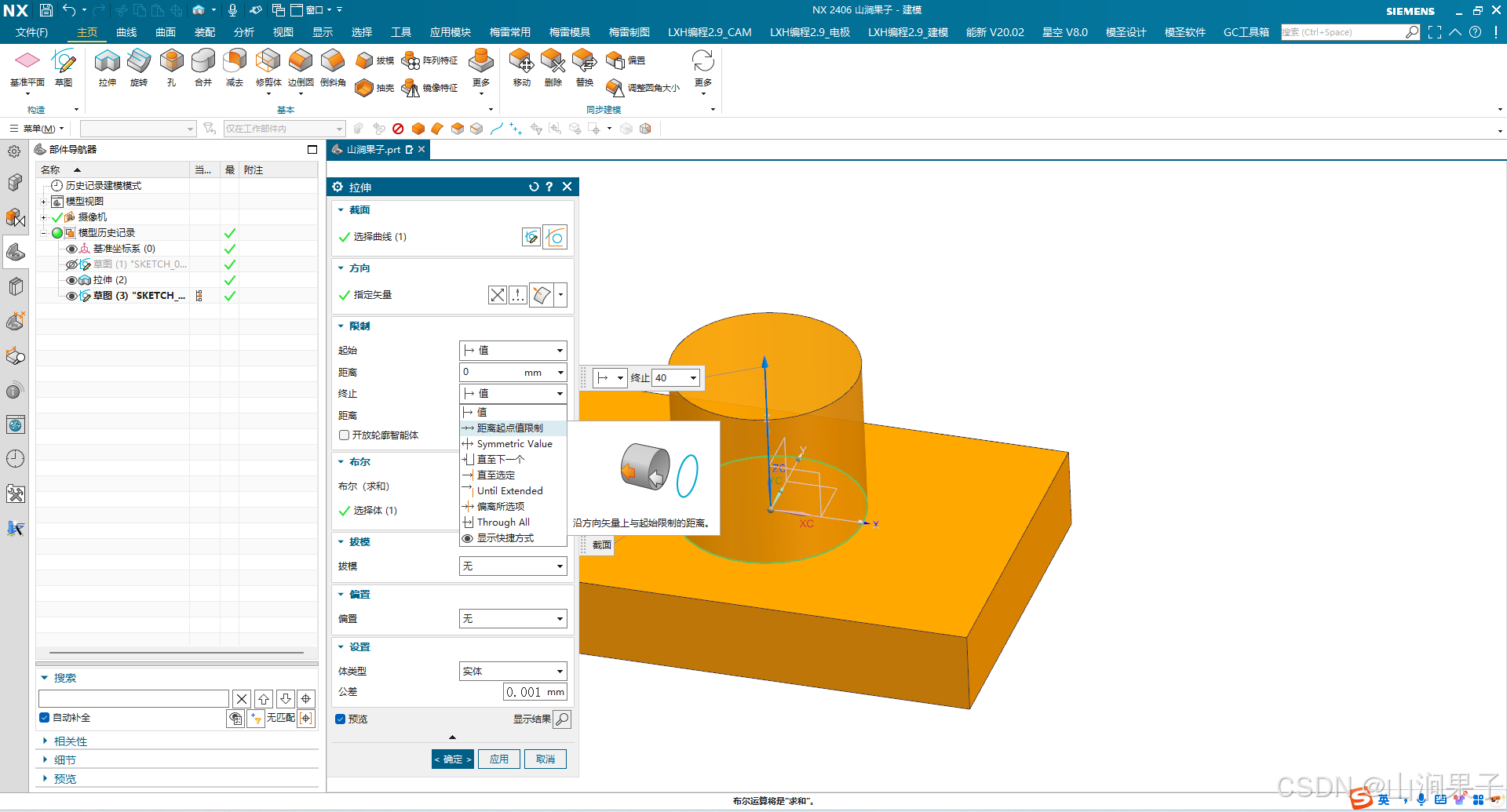

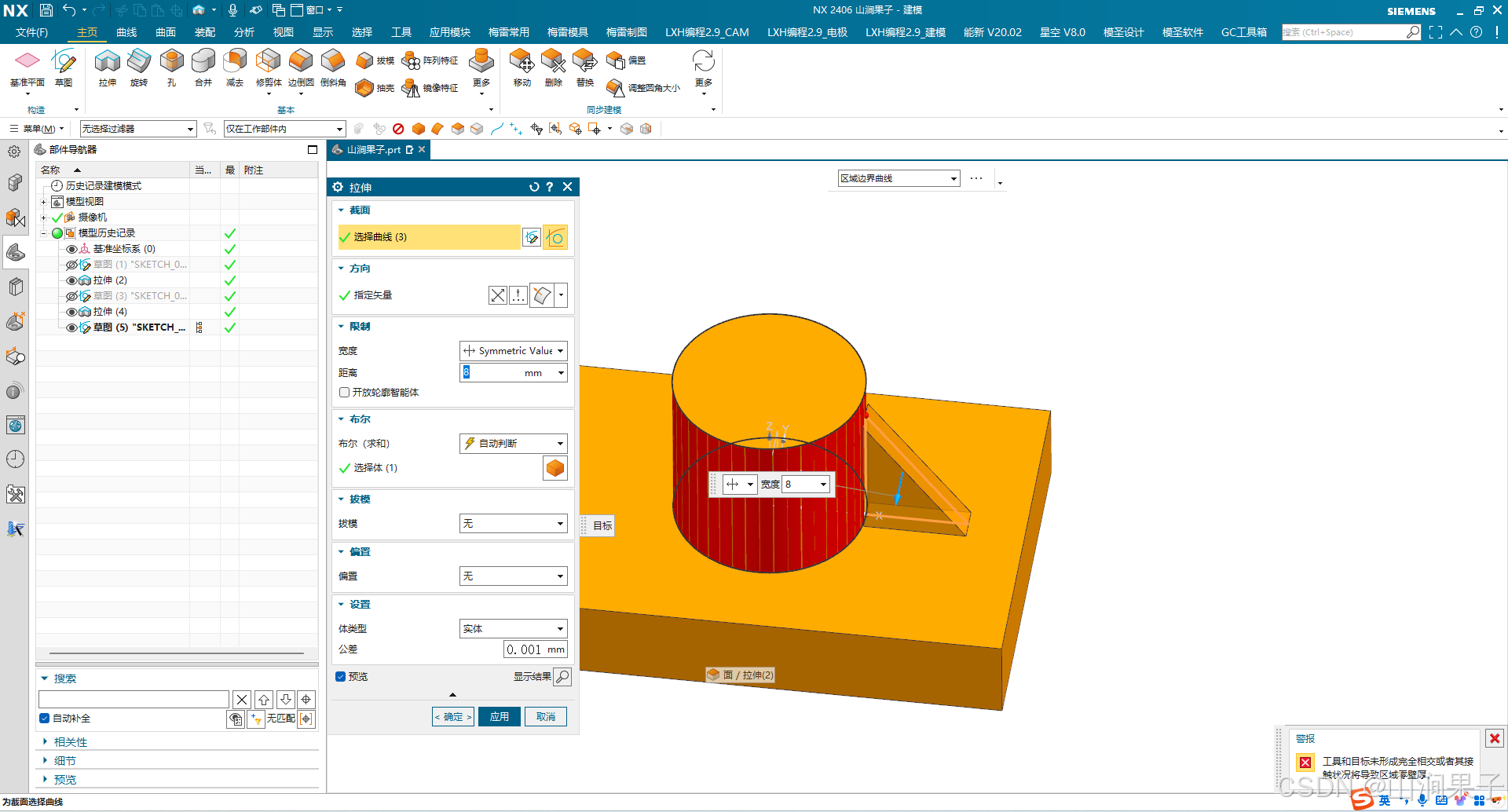

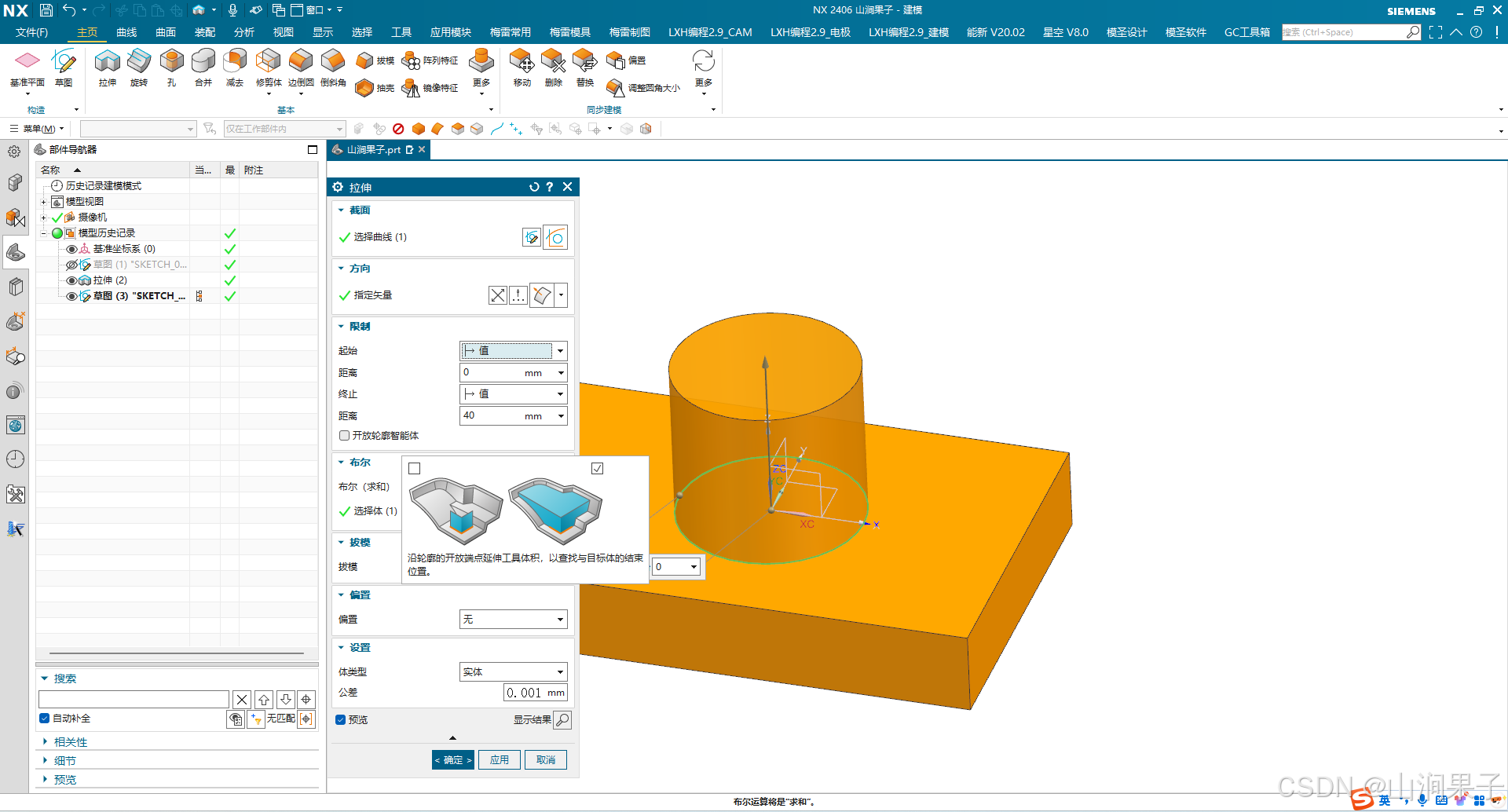

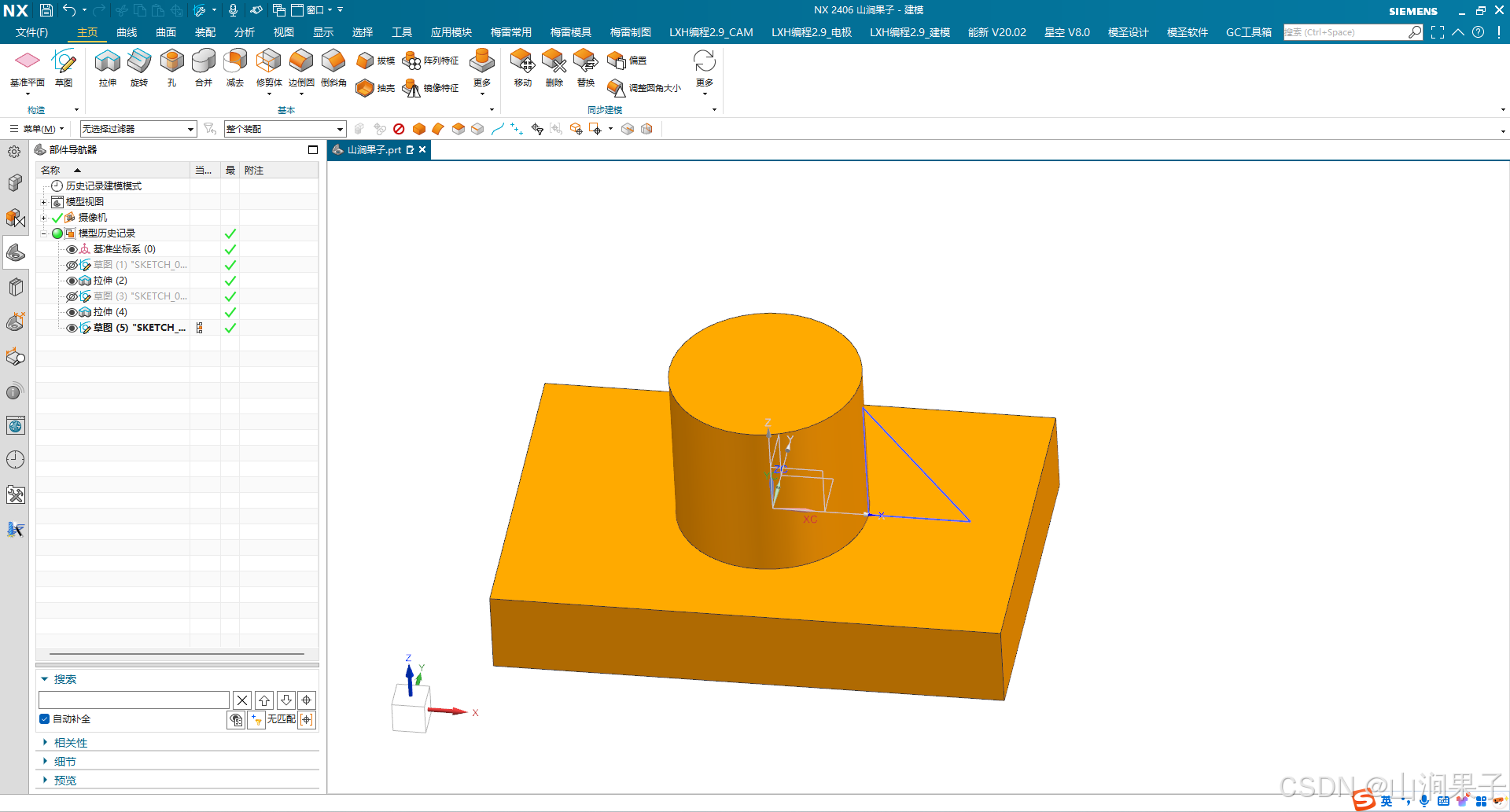

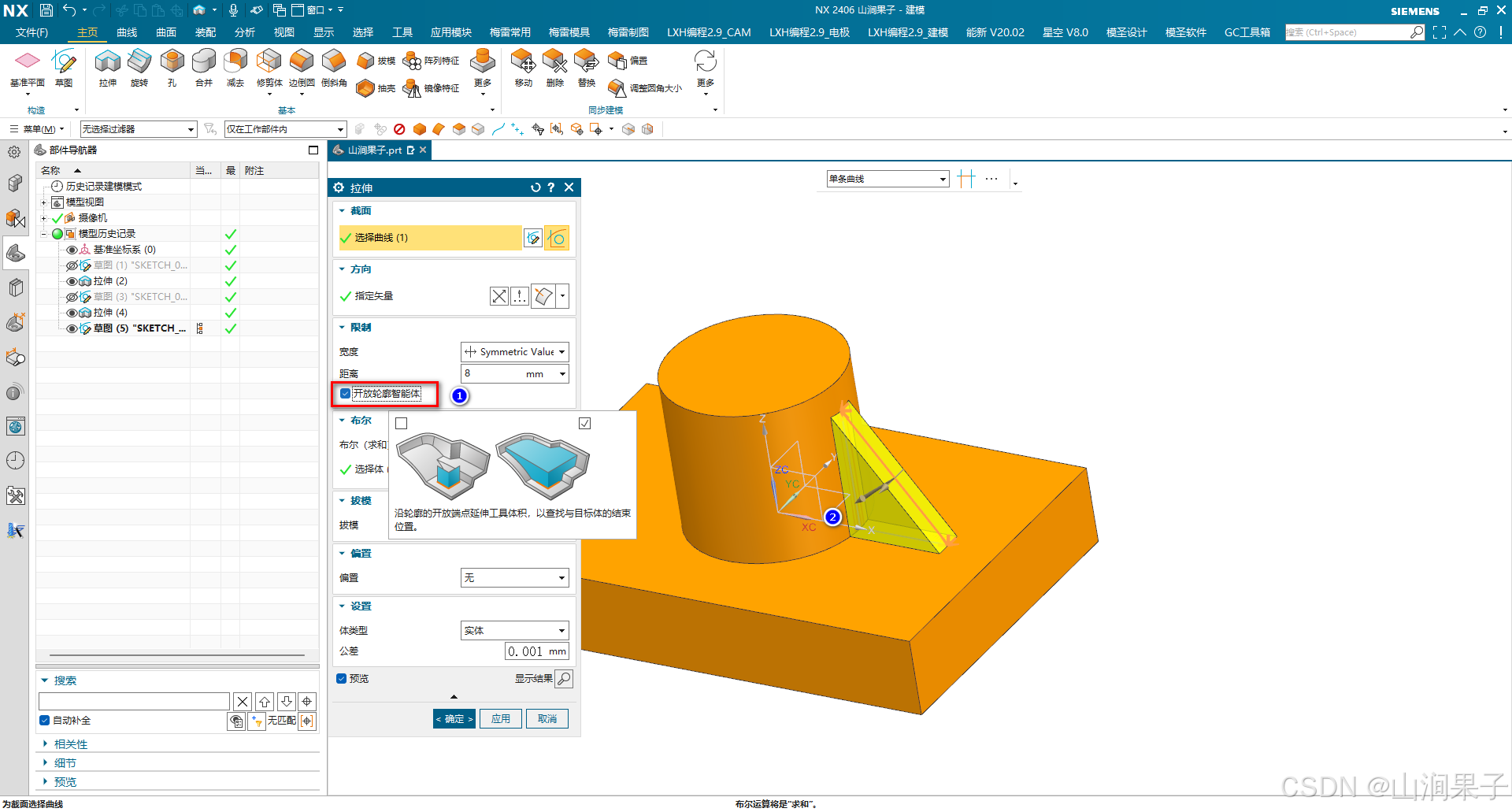

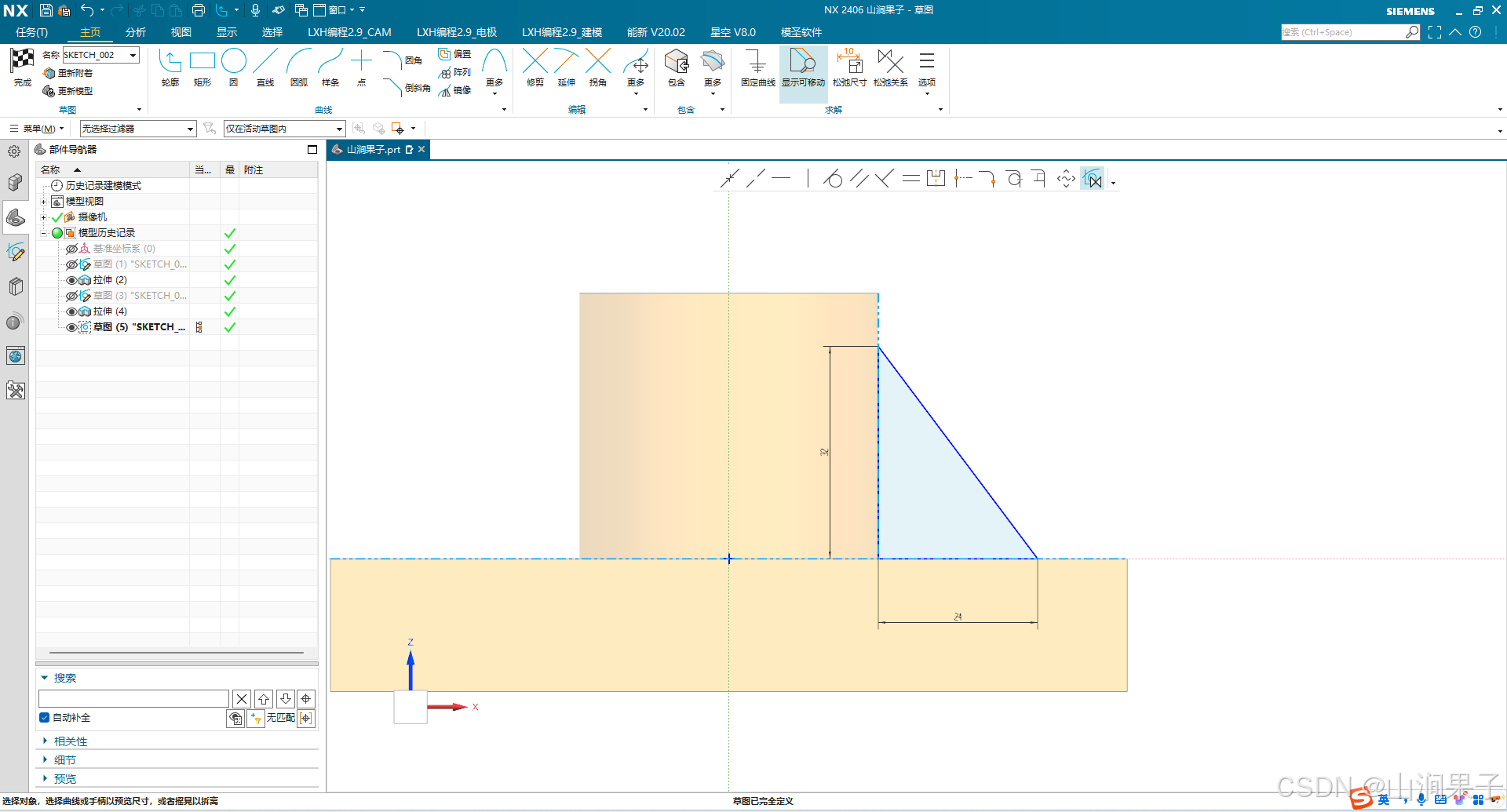

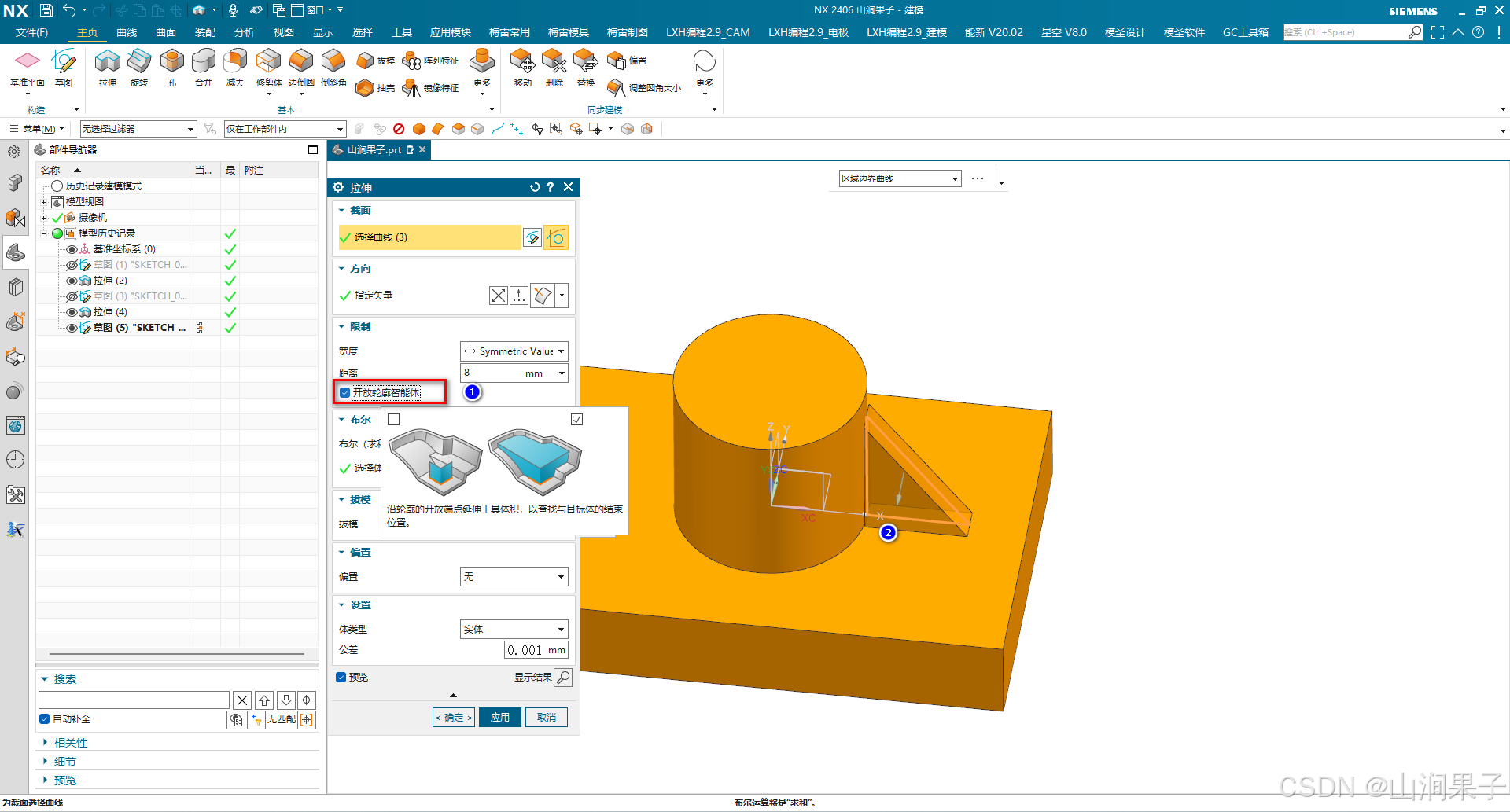

拉伸选择草图斜边，然后勾选“开放轮廓智能体积”，这样它就自动延伸到柱面上了，直接一步完成拉伸替换求和操作，瞬间提升了做加强筋的工作效率。
