包容体

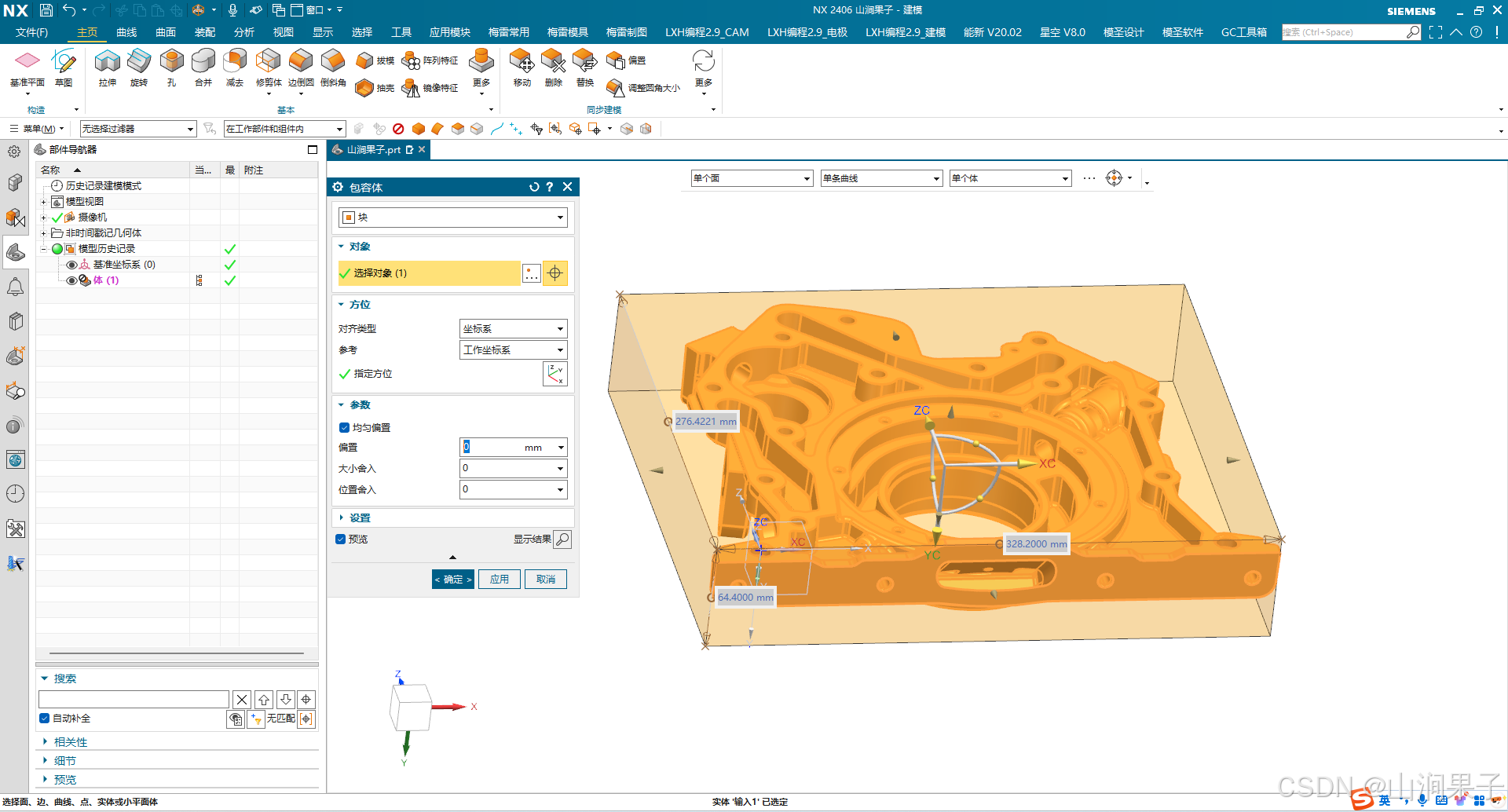

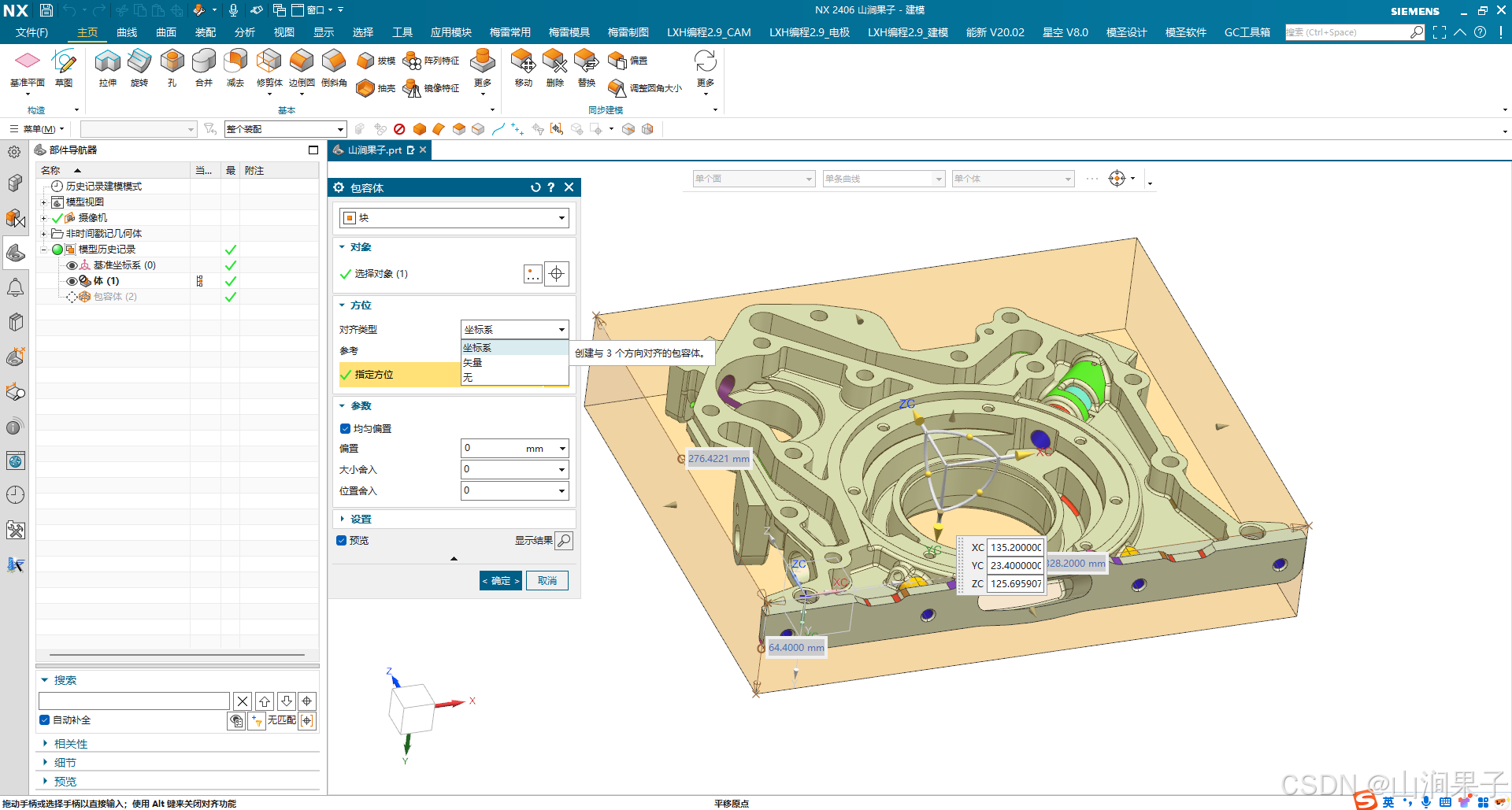

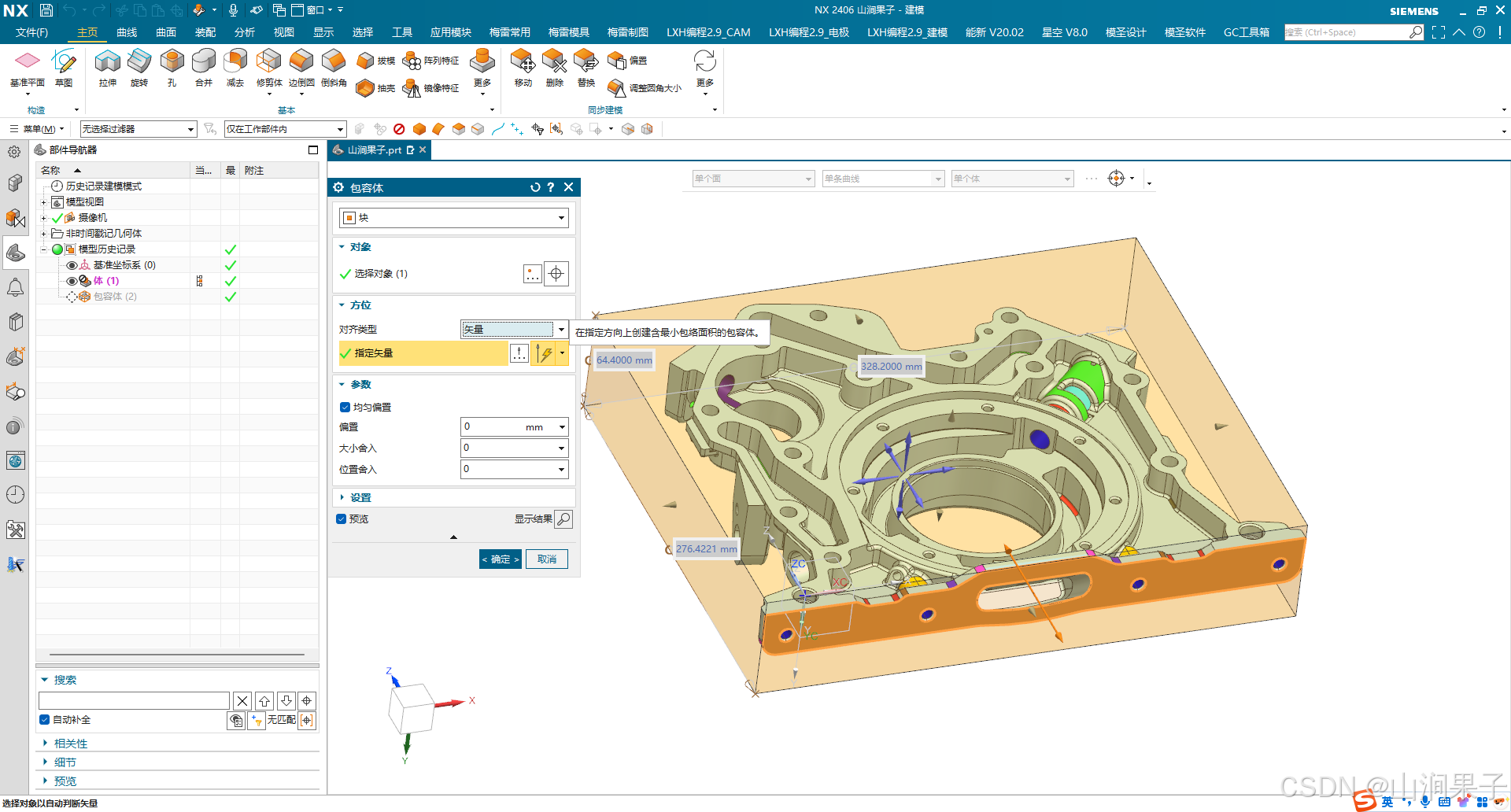

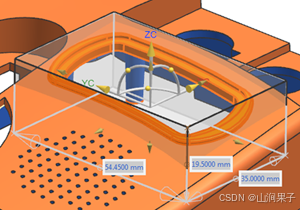

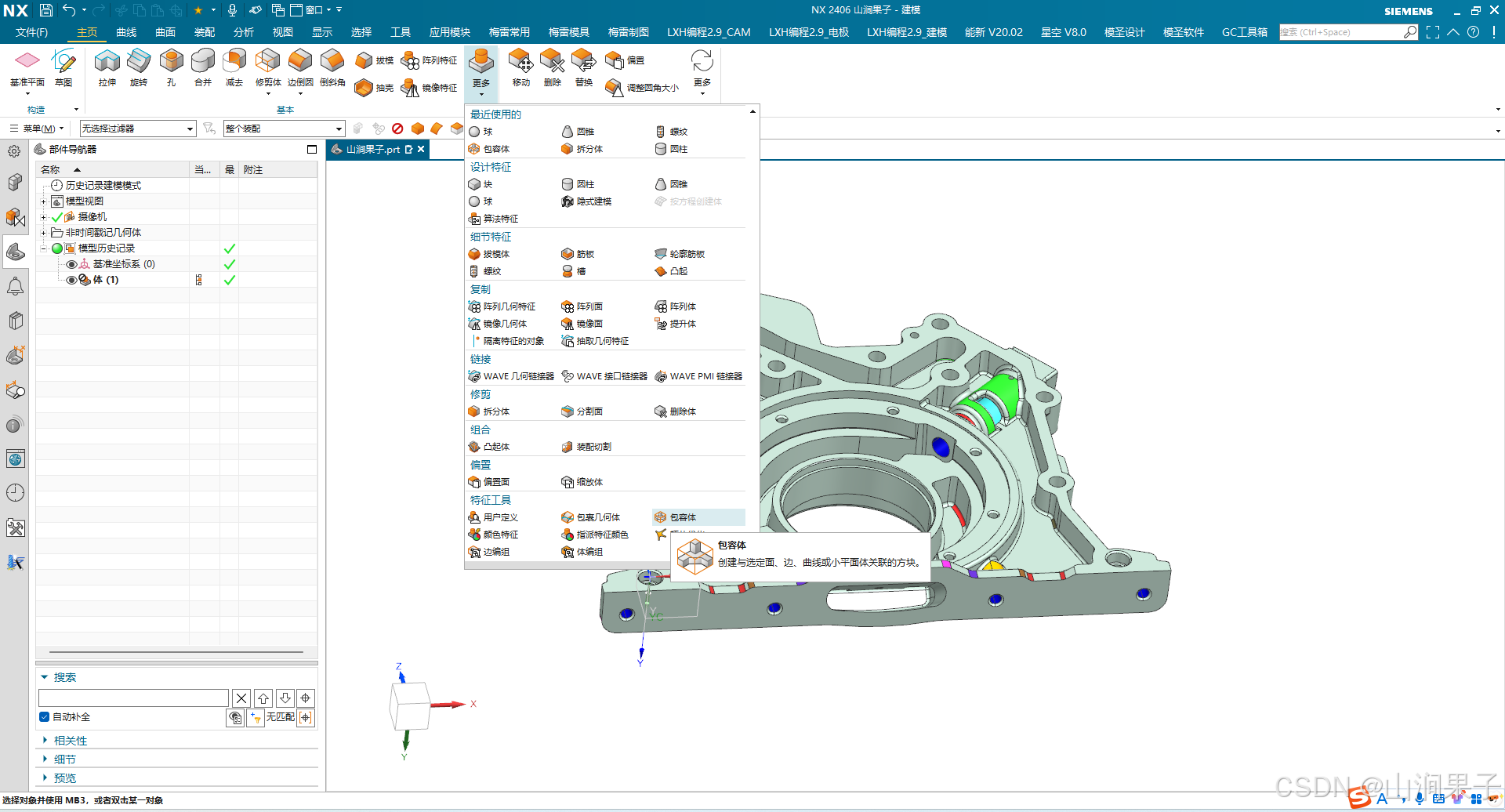

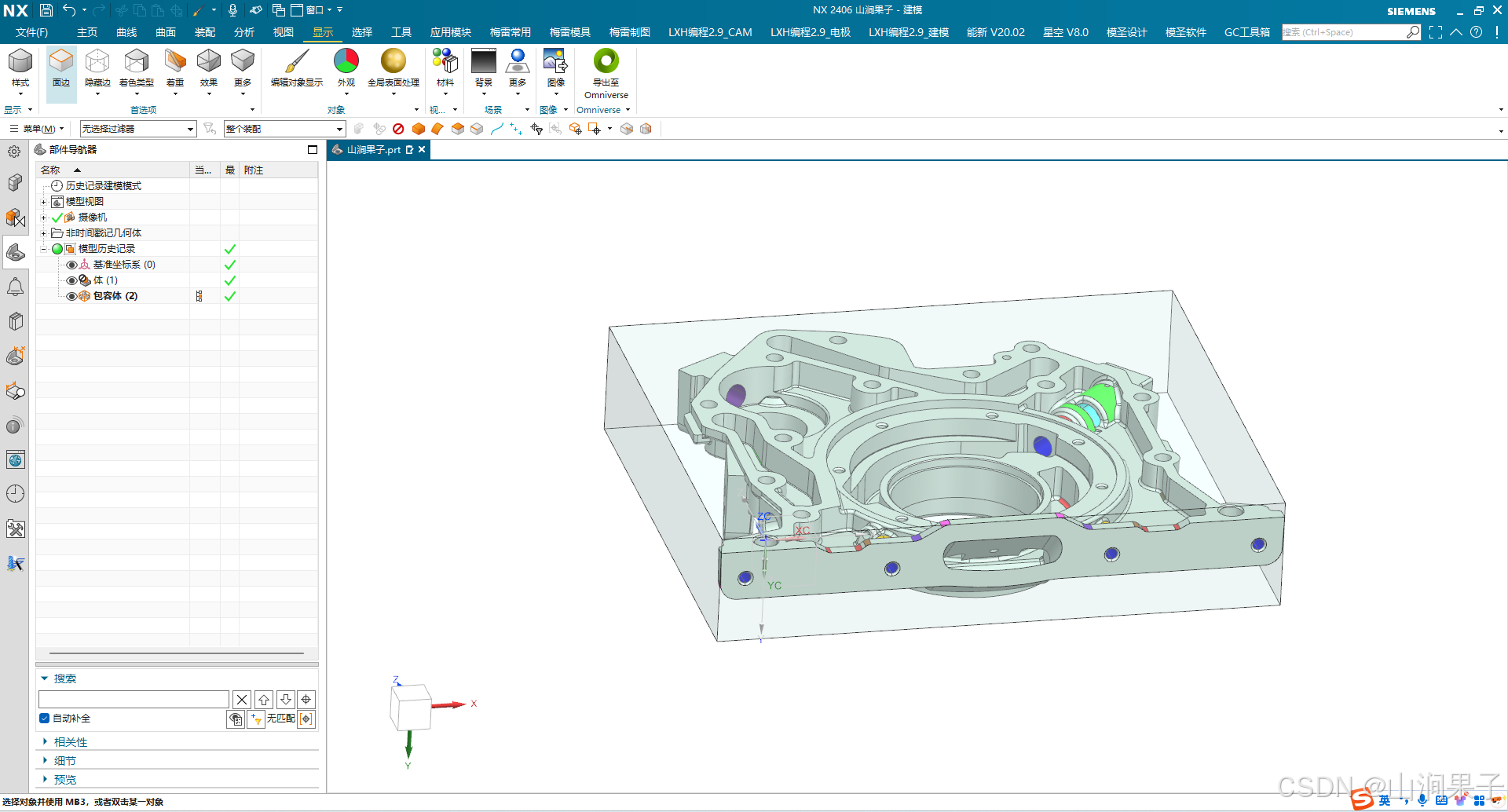

使用包容体命令，通过选择面、实体、片体、小平面体、点、边和曲线来快速创建方块或圆柱体。在工装学科中，包容块用于隔离模型上的特殊区域。

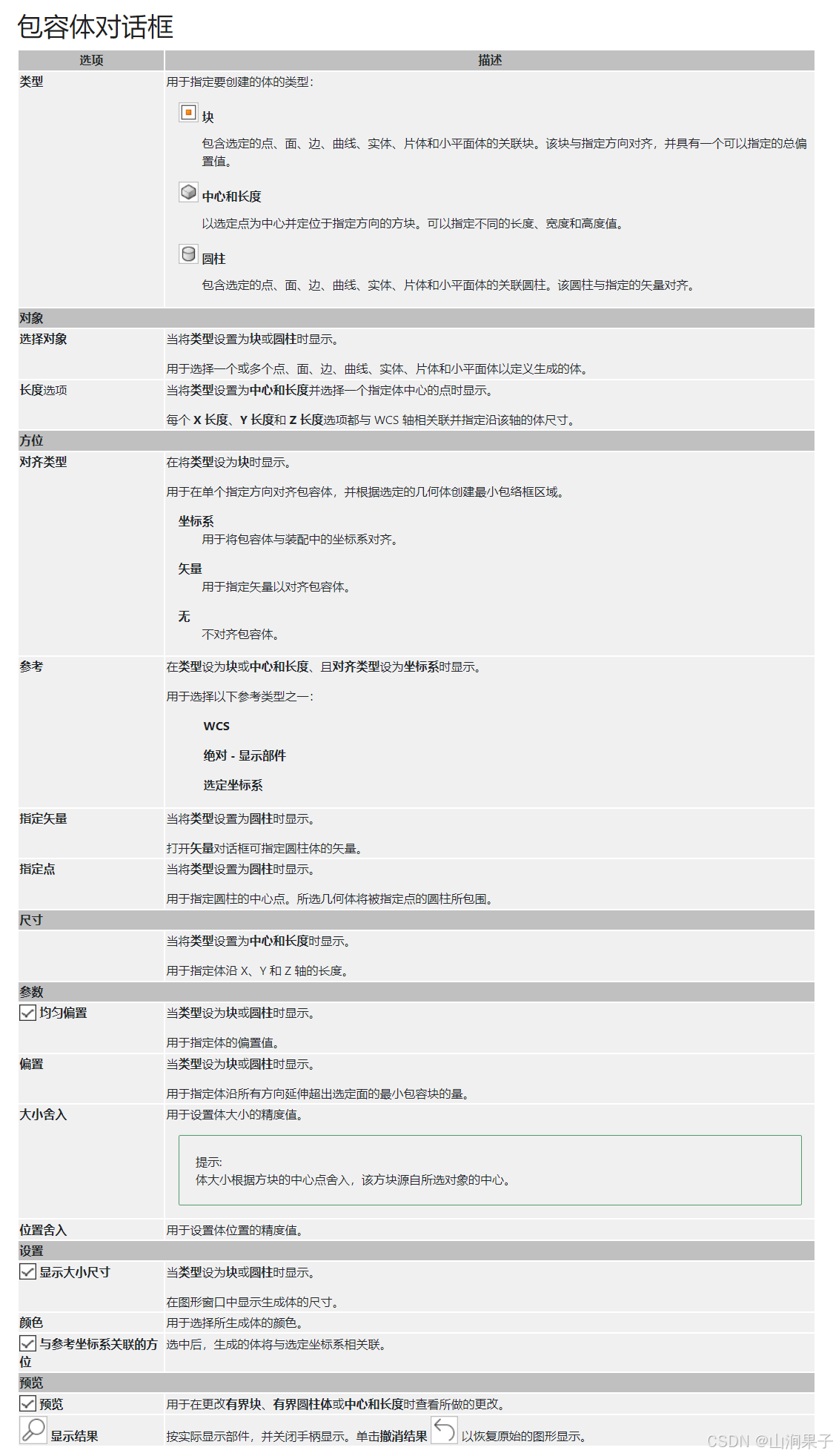

在这里插入图片描述
在这里插入图片描述
表达式

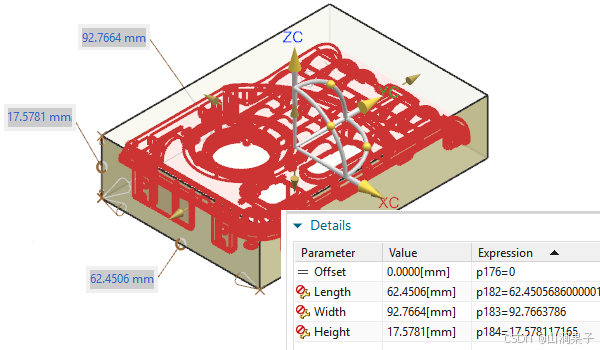

当您选择所生成的包容体时，表示该包容体总体尺寸的表达式会自动创建并显示在部件导航器的详细信息面板中。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
