NX2406坐标系:绝对坐标系,工作坐标系和基准坐标系

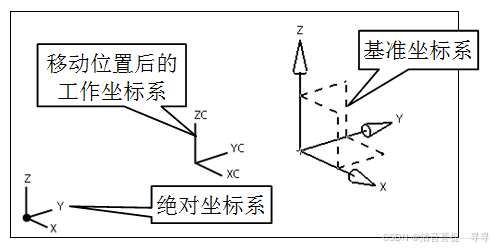

NX中的坐标系有绝对坐标系（ACS）、工作坐标系（WCS）和基准坐标系（CSYS）三种类型。它们都属于笛卡尔坐标系，可以使用右手定则来判断X轴、Y轴和Z轴的方向。

1.绝对坐标系

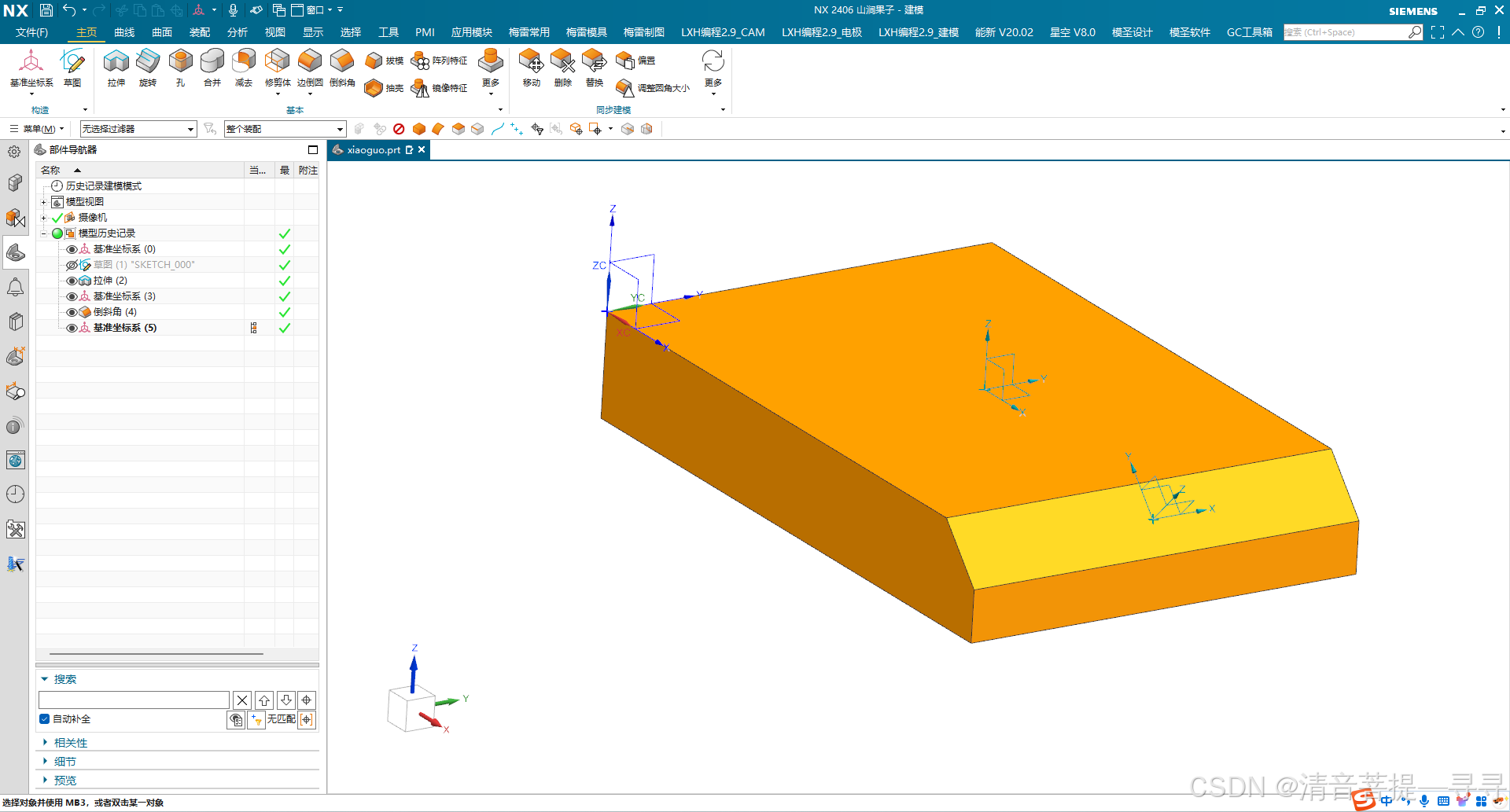

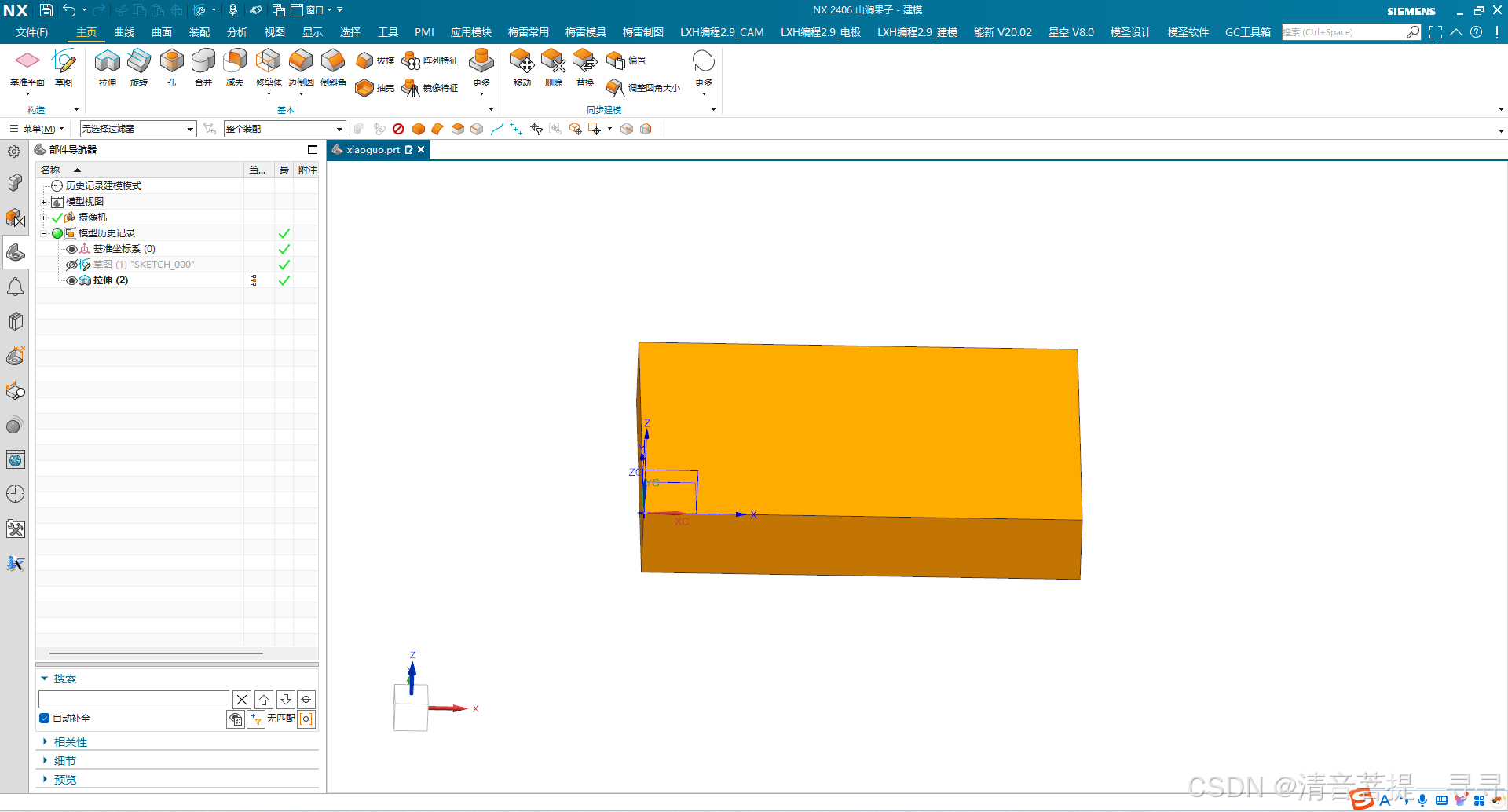

其原点位于屏幕的中心，其方向可参照绘图区左下角的绝对坐标系图标，如下图所示。绝对坐标系是唯一的，其原点和方向是不可改变的。在UG中的任何绘图都以它为基准。

绝对坐标系是在电脑屏幕的模型空间中(无限大)，是固定的、不可见的。往往用于大装配零件的参考，以确定每个零件之间的相对关系。它是所有几何对象位置的绝对参考。。。。

官方的解释为:绝对坐标系:是模型空间中的概念性位置和方向。将绝对坐标系视为 X=0 Y=0 Z=0。它是不可见的，且不能移动。

绝对坐标系:

1. 定义模型空间中的一个固定点和方向。

2. 将不同对象之间的位置和方向相关。例如一个特定部件文件中定位于绝对坐标 X=1.0，Y=1.0和 Z=1.0 的对象，那么它在任何其他部件文件中均处于完全相同的绝对位置。

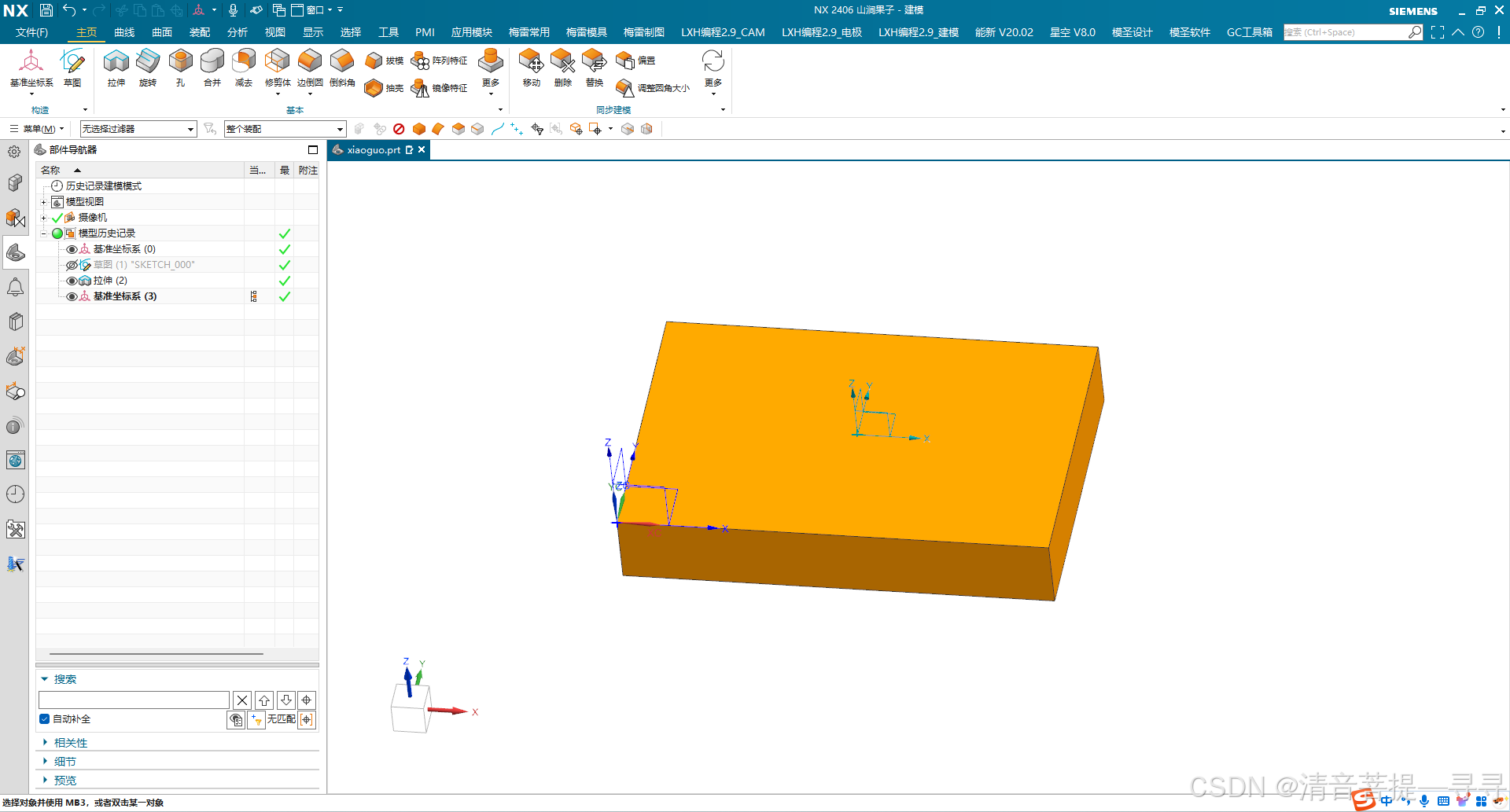

3. 全局坐标系轴的方向与视图三重轴(如下图所示)相同，但原点不同，视图三重轴是一个视觉指示符，表示模型绝对坐标系的方位。视图三重轴显示在图形窗口的左下角。可以以视图三重轴上的某一个特定轴为中心旋转模型零件。

2.工作坐标系

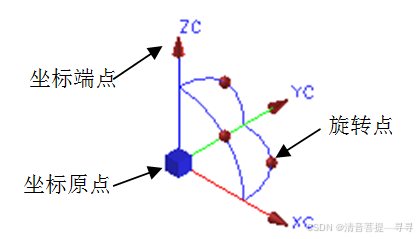

当前绘图使用的坐标系，是以绝对坐标系为基准变换而来的，默认情况下与绝对坐标系重合，用XC ，YC ，ZC表示3条轴。选择【实用工具】工具条中的【显示WCS】按钮 ，可显示或隐藏工作坐标系。工作坐标系的原点和方向是可以改变的，例如，双击工作坐标系，然后可利用坐标系上的控制点移动坐标系的位置或旋转坐标系，如下图所示。

工作坐标系标示为:WCS。工作坐标系是在建模、加工中都应用较多的坐标系，所以工作坐标系非常重要，它在加工中的应用甚至超过加工坐标系，这一点并不被大多数UG使用者所知。

3.基准坐标系

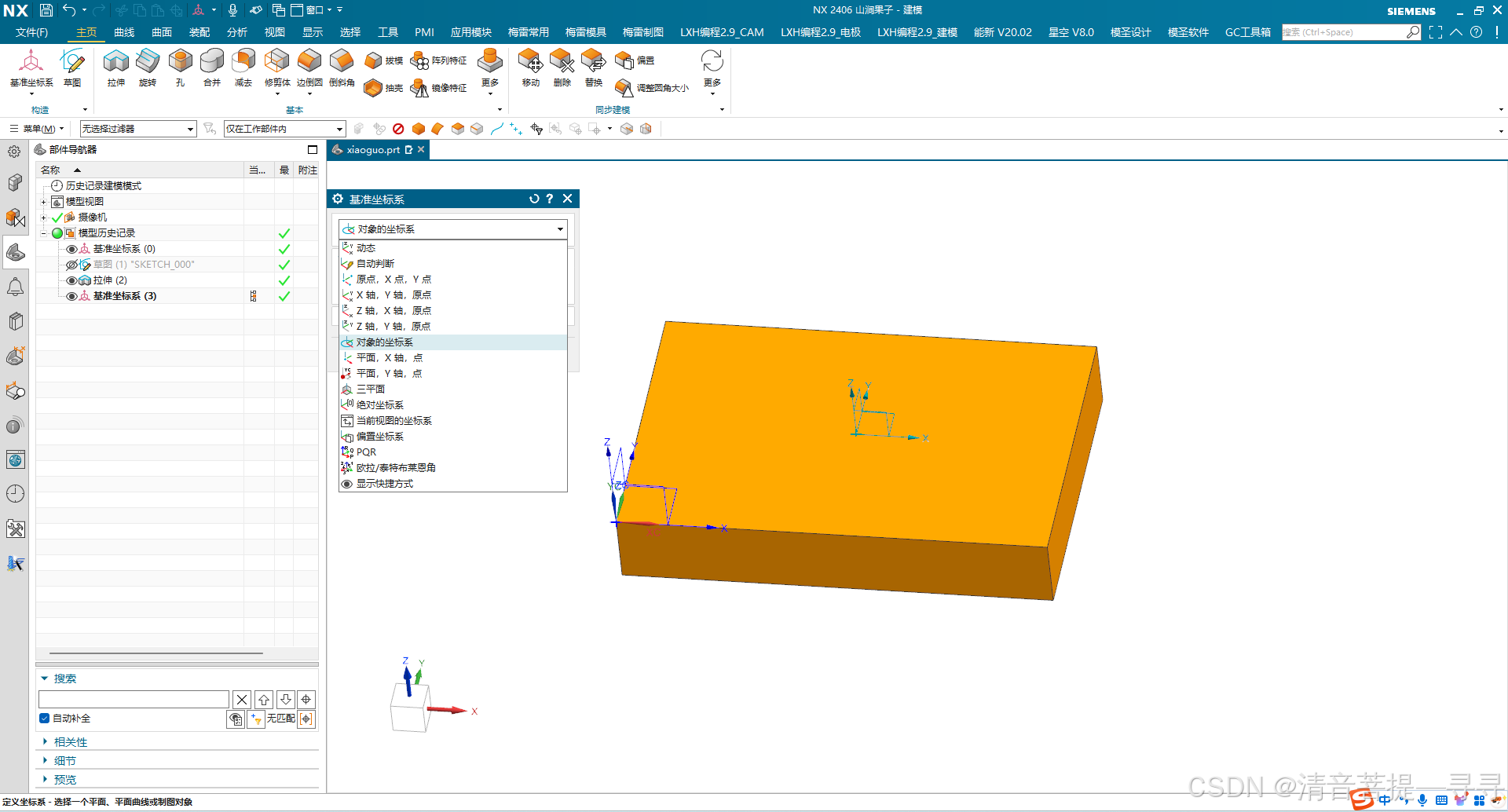

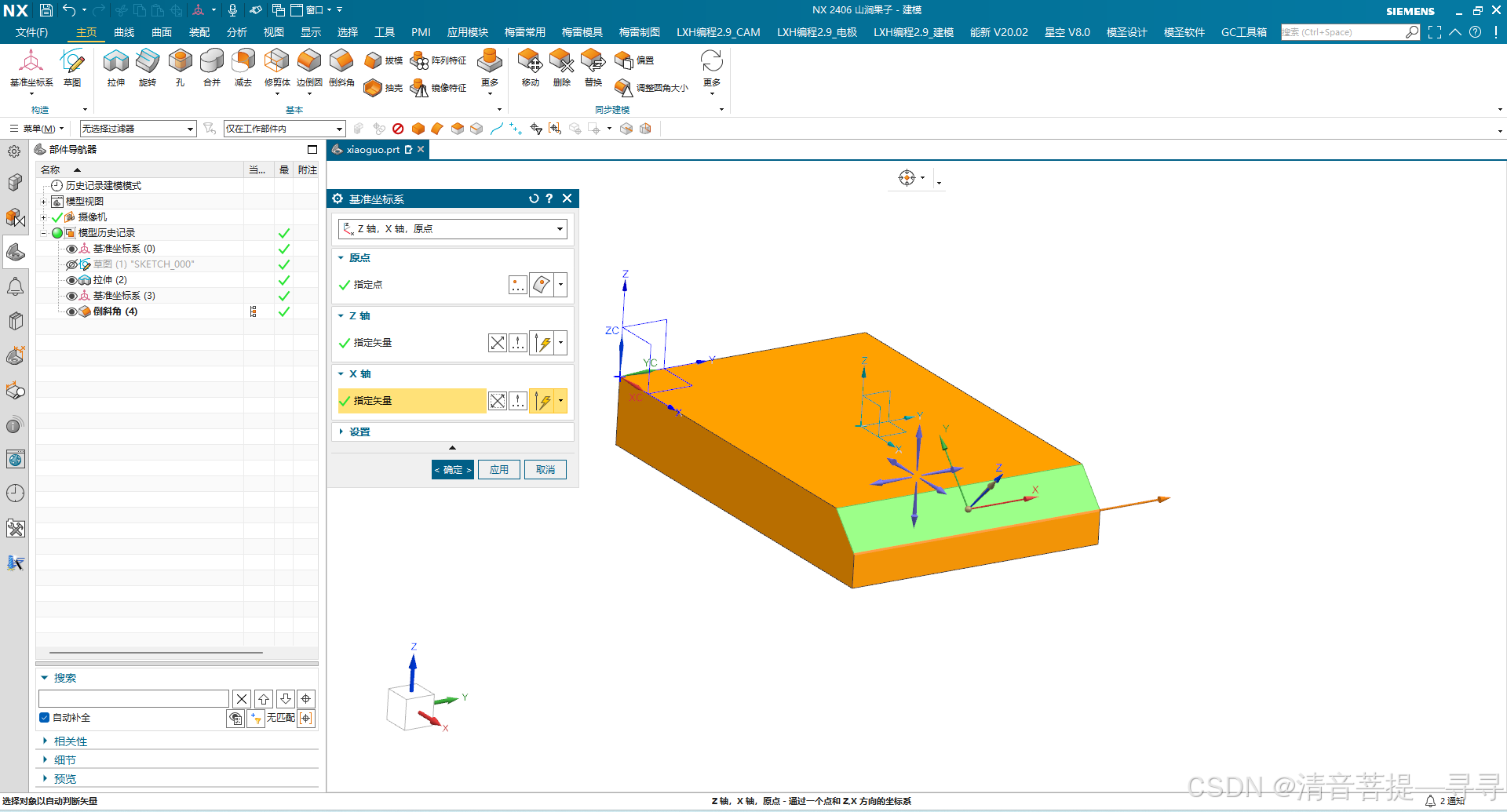

基准坐标系是创建特征时作为参考基准的坐标系，用户可以根据需要自由创建基准坐标系，方法是选择【插入】→【基准/点】→【基准CSYS】菜单或单击【特征】工具条中的【基准CSYS】按钮 。

基准坐标系，是NX建模的绝对坐标系位置，所有建模的零件必须以这个坐标为基准进行绘制，一切操作都要以其为基础，其包括三个基准轴，3个基准面，1个点。

（1）基准轴
X、y、z基准轴，可以指示方向，也可以作为线体，其属于线的范围，三个轴分别代表3个方向，在后续操作时，一定根据这几个轴的正负进行数据的输入。

（2）点

绝对点，有一个单独点，其在建模中间经常用到，大家要熟悉这个基准点，其的用途很多。

（3）基准面

XY、YZ、XZ等三个基准面，前面也陆续讲解过基准面的用途，主要是绘制平面图形时选择的平面，还有其他实体时也可以选择的面，而且重要的是，可以修改创建实体的方向。
