NX2406：缩放、旋转和平移视图

在工作过程中，经常需要调整视图以及模型的显示方式以满足工作需要。利用功能区“视图”选项卡，或鼠标右键快捷菜单，可以实现对视图和模型显示控制的操作。

在建模过程中，经常需要缩放、平移和旋转视图。

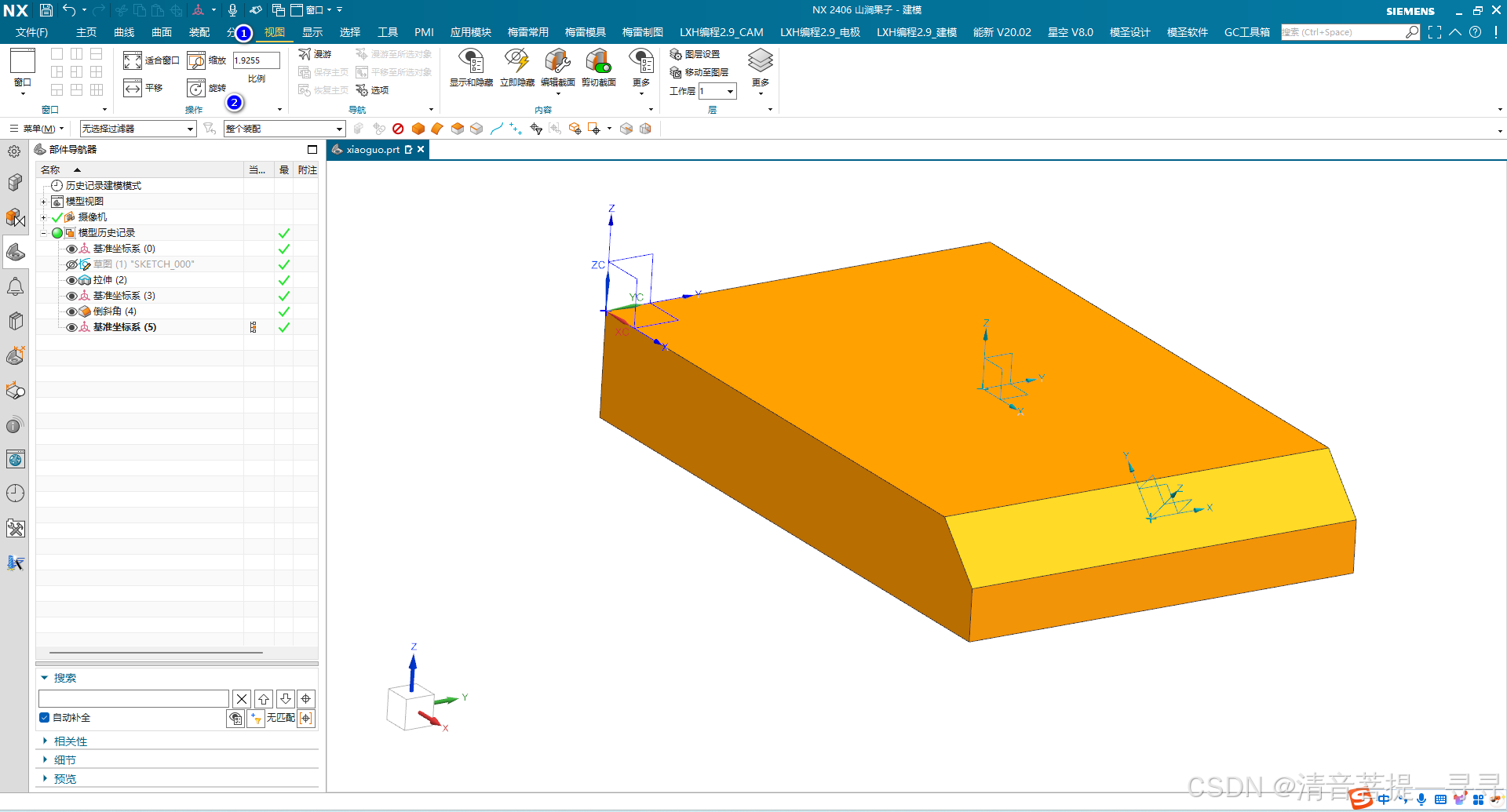

用户还可利用如下图所示【视图】选项卡中的相关命令按钮，来放大、缩小、平移和旋转视图。

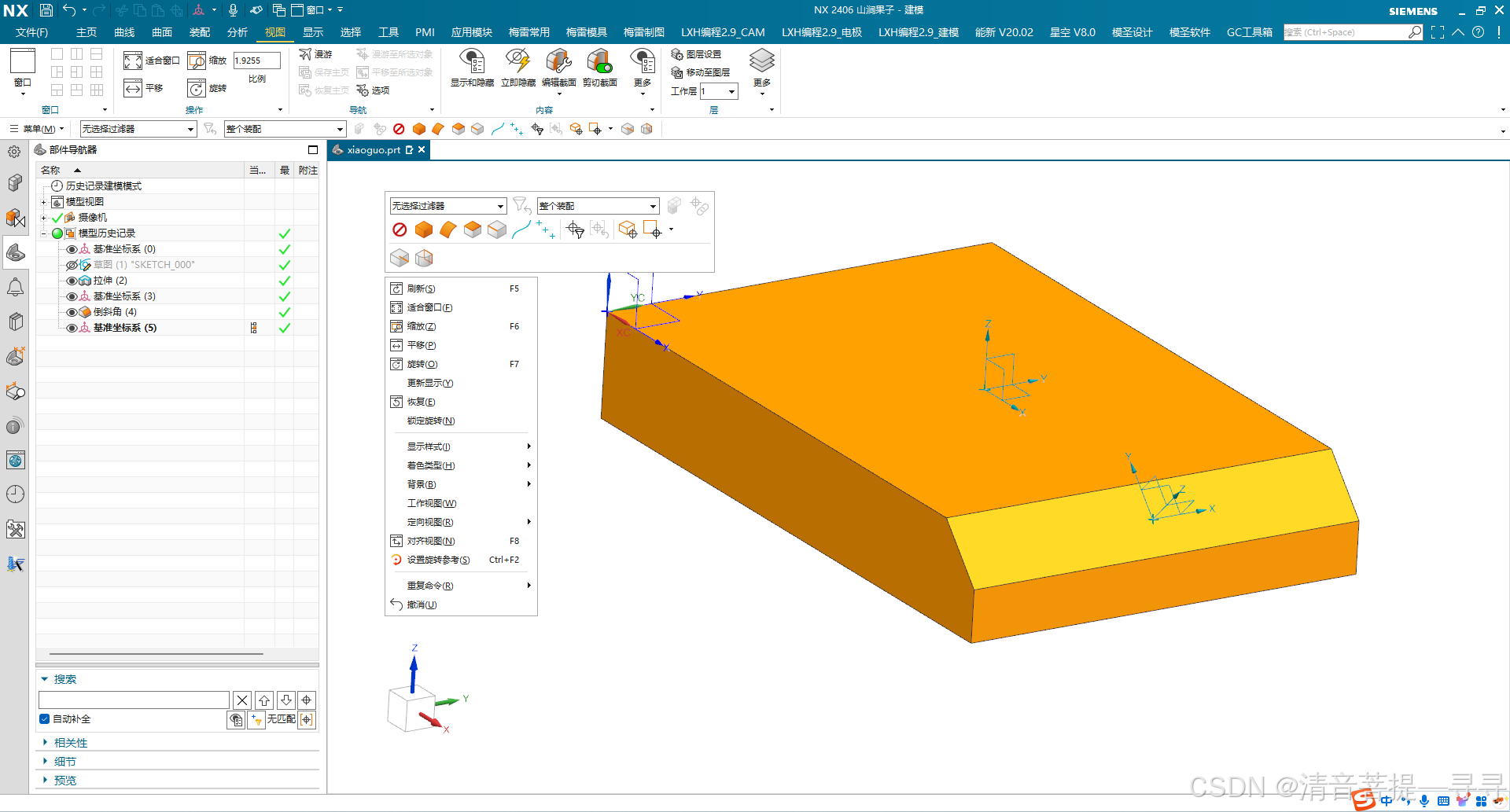

或图形区右键菜单

【适合窗口】按钮 ：选择此按钮，系统会自动将绘图区中的所有图形对象最大化显示在绘图区。（Ctrl+F）

【缩放】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动画一个矩形框，矩形框内的部分将被放大显示。

【放大/缩小】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动，可放大或缩小视图。

【旋转】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可旋转视图。

【平移】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可平移视图。

1.鼠标

（1）鼠标左键

可以单击鼠标左键对话框中的菜单或选项来选择命令及选项，也可以单击鼠标左键对对象在图形窗口中选择对象。

Shift+鼠标左键可以在列表框中选择连续的多项；

Ctrl+鼠标左键可以选择或取消选择列表中的多个非连续项；双击鼠标左键可以对某个对象启动默认操作。

（2）鼠标中键

在视图区滚动鼠标中键可以对视图区的图形进行放大和缩小，也可以按住鼠标中键不放对视图区的图形进行旋转观察；循环完成某个命令中的所有步骤然后单击鼠标中键当作“确定”按钮；

Shift+鼠标中键可以对视图区中的图形进行平移观察；

Ctrl+鼠标中键可以对视图区中的图形的某个位置进行比较精确的缩小和放大观察；

Alt+鼠标中键可以取消对话框。

鼠标右键：单击右键显示特定于对象的快捷菜单；在部件图形上或窗口任意位置，按住右键不放可打开NX拖拽式菜单。

2.键盘

Home键：在正三轴测视图中定向几何体。

End：在正等测视图中定向几何体。

Ctrl+F组合键：使几何体的显示适合图形窗口。

Alt+Enter组合键：在标注显示和全屏显示之间进行切换。

Esc键放弃已经选择的对象或退出当前命令。

Ctrl+1组合键：调出“定制”命令对话框。
