工程制图：图线

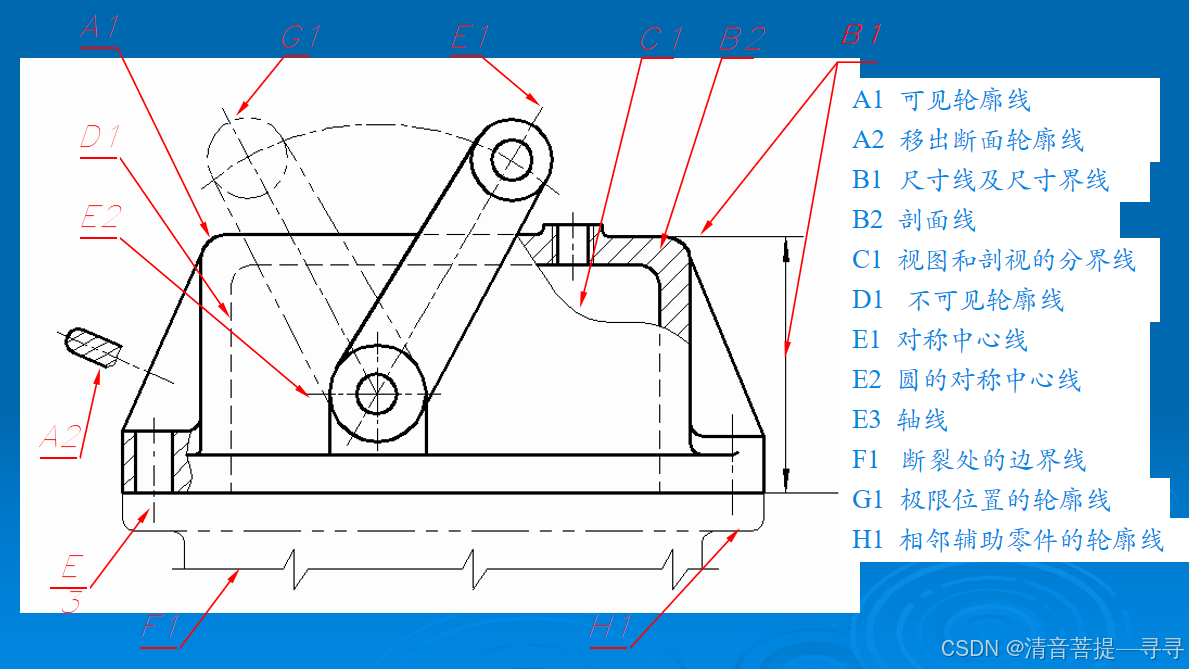

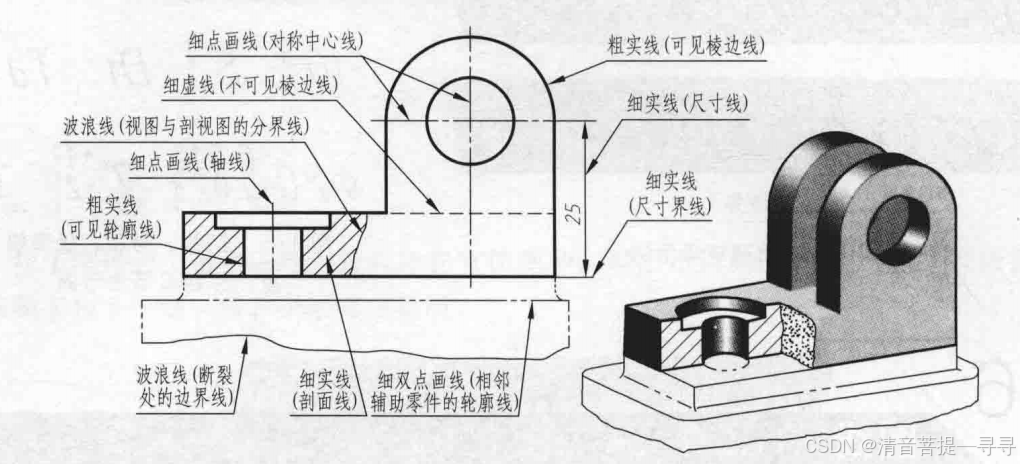

工程图中图线的线型、尺寸、画法以及基本线型一般适用于机械、建筑、土木工程及电气等领域。

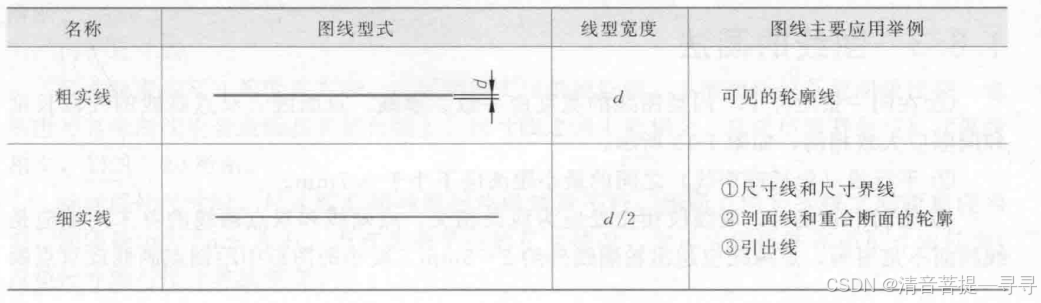

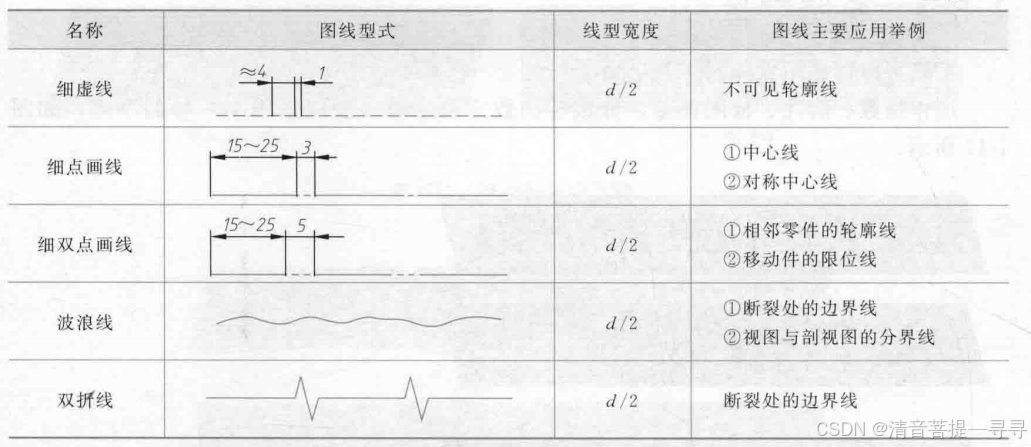

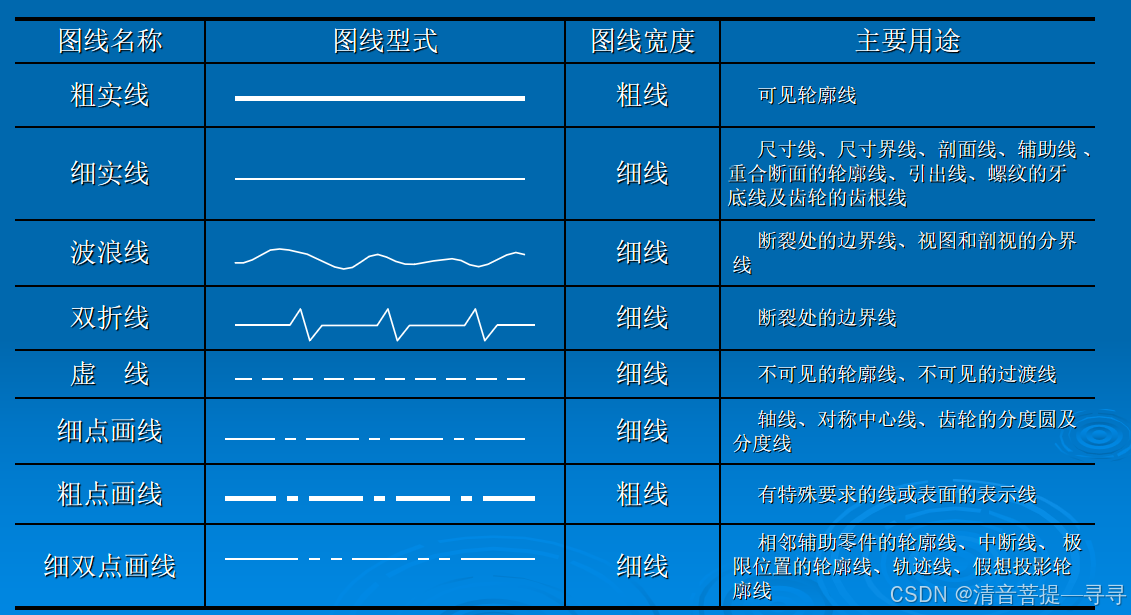

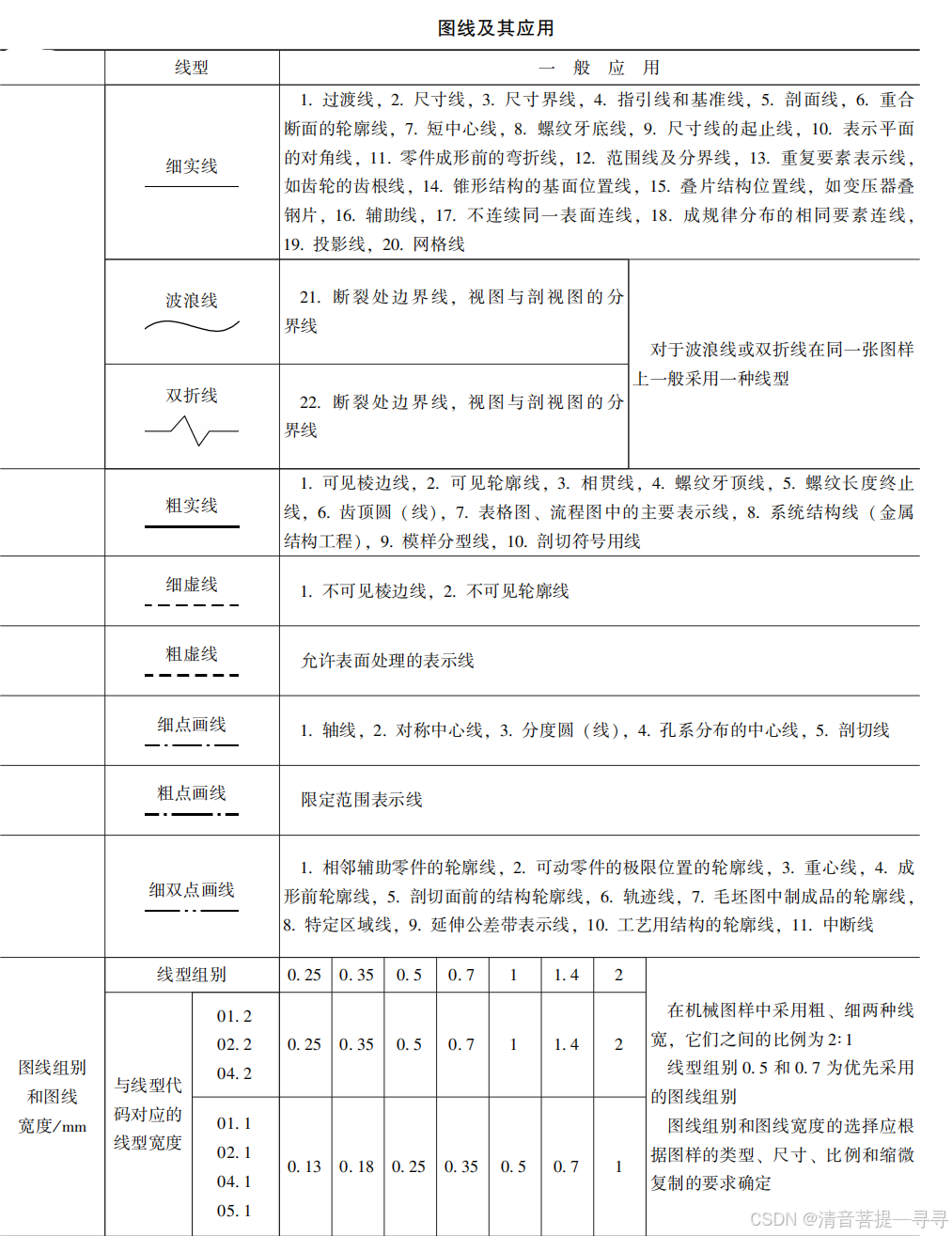

图线分粗、细两种，粗线宽度为d，细线宽度约为d /2。推荐图宽：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm 。

（1）考虑缩微制图的需要，两条平行线间的最小间距不应小于 0.7mm。

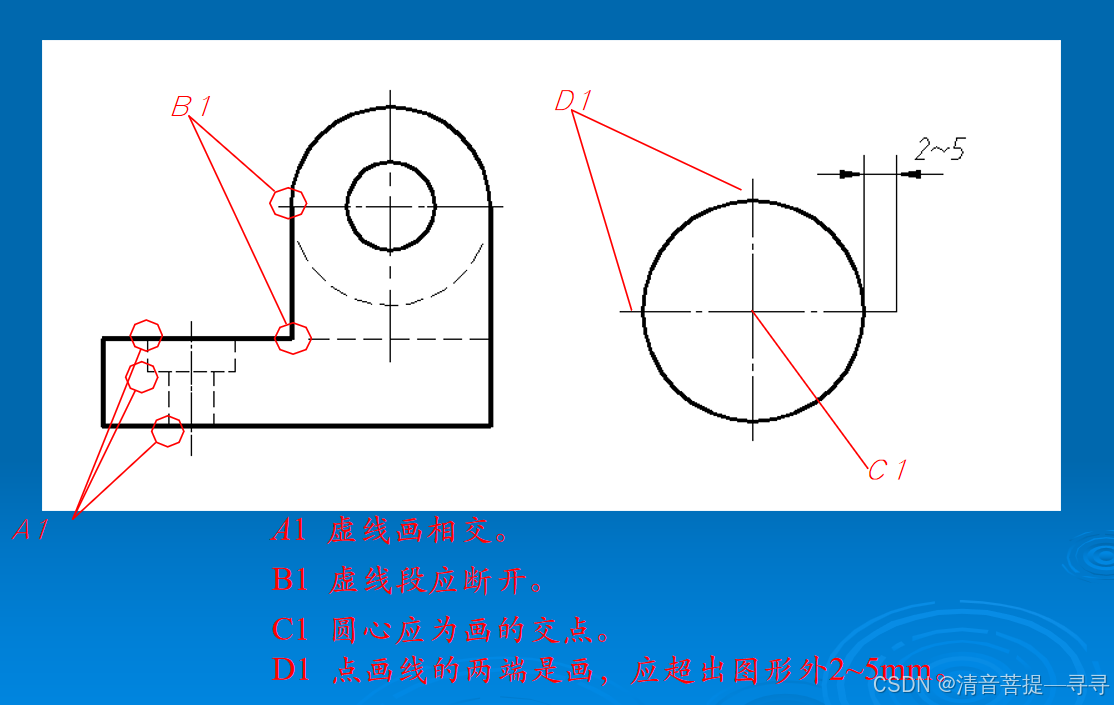

（2）点画线、双点画线、虚线以及实线之间彼此相交时应交于画线处，不应留有空隙。（3）在同一处绘制图线有重合时应按以下优先顺序只绘制一种：可见轮廓线、不可见轮廓线、对称中心线、尺寸界线。

（4）在绘制较小图形时，如果绘制点画线有困难，可用细实线代替。

（5）画圆的中心线时，圆心应是长画的交点，细点画线应超出轮廓2~5mm。
