CrownCAD2025工程图：剖切深度的定义

【断开的剖视图】是用来做局部剖的，定义时主要问题是如何确定剖切深度，通过参考边线能很容易地控制深度。

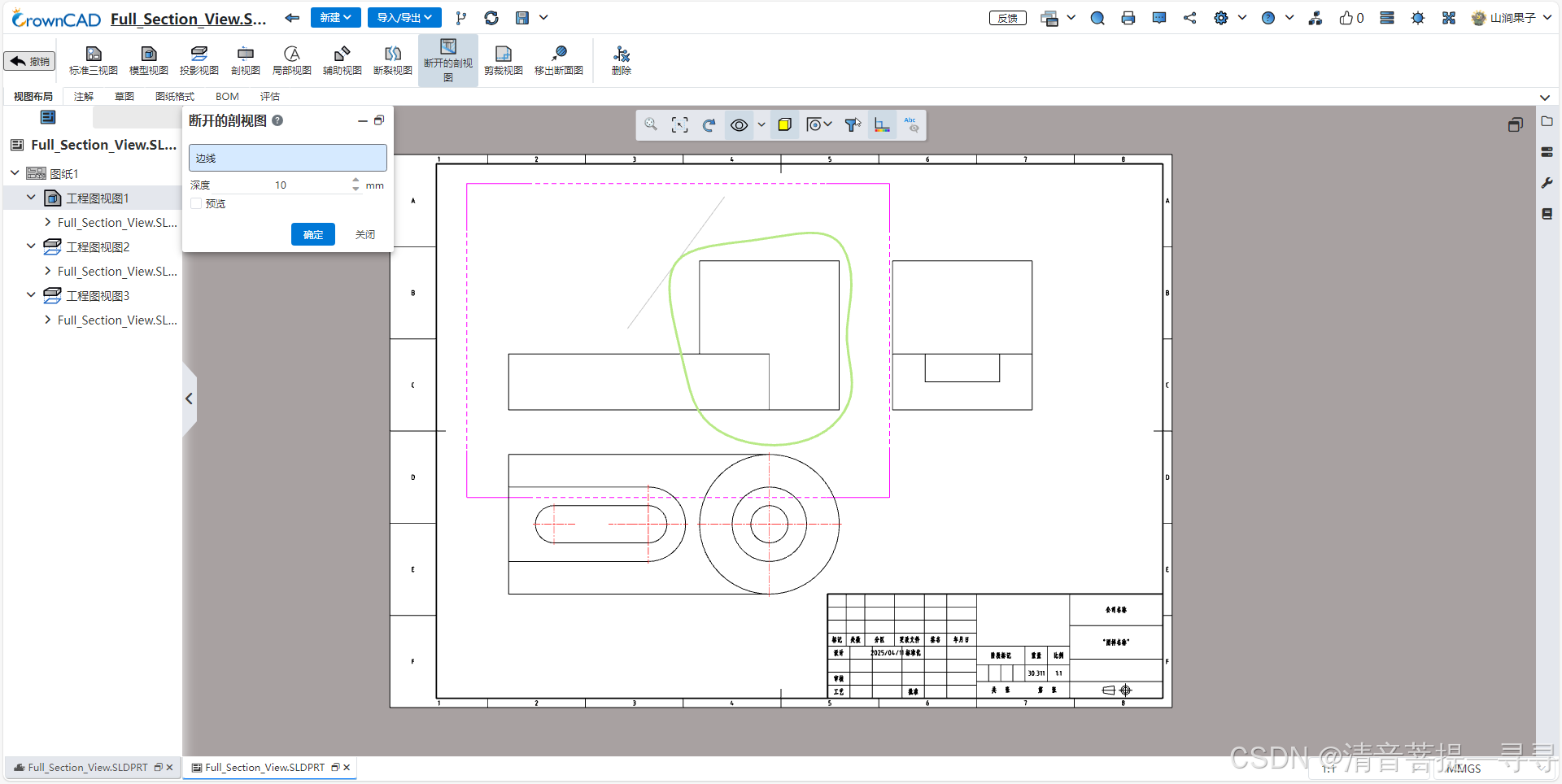

1）单击工具栏【视图布局】/【断开的剖视图】，并在需要做局部剖的区域绘制相应草图曲线。

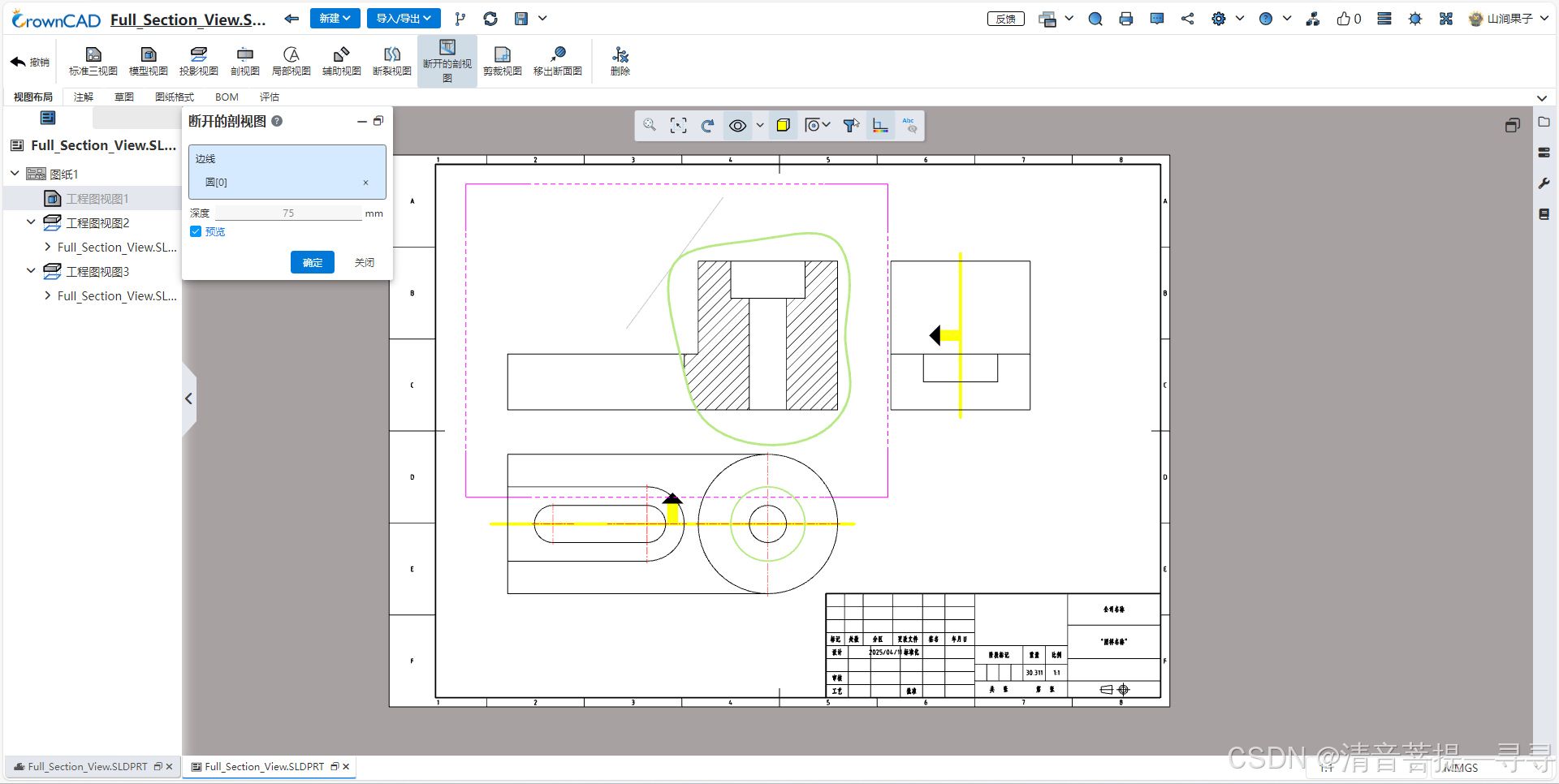

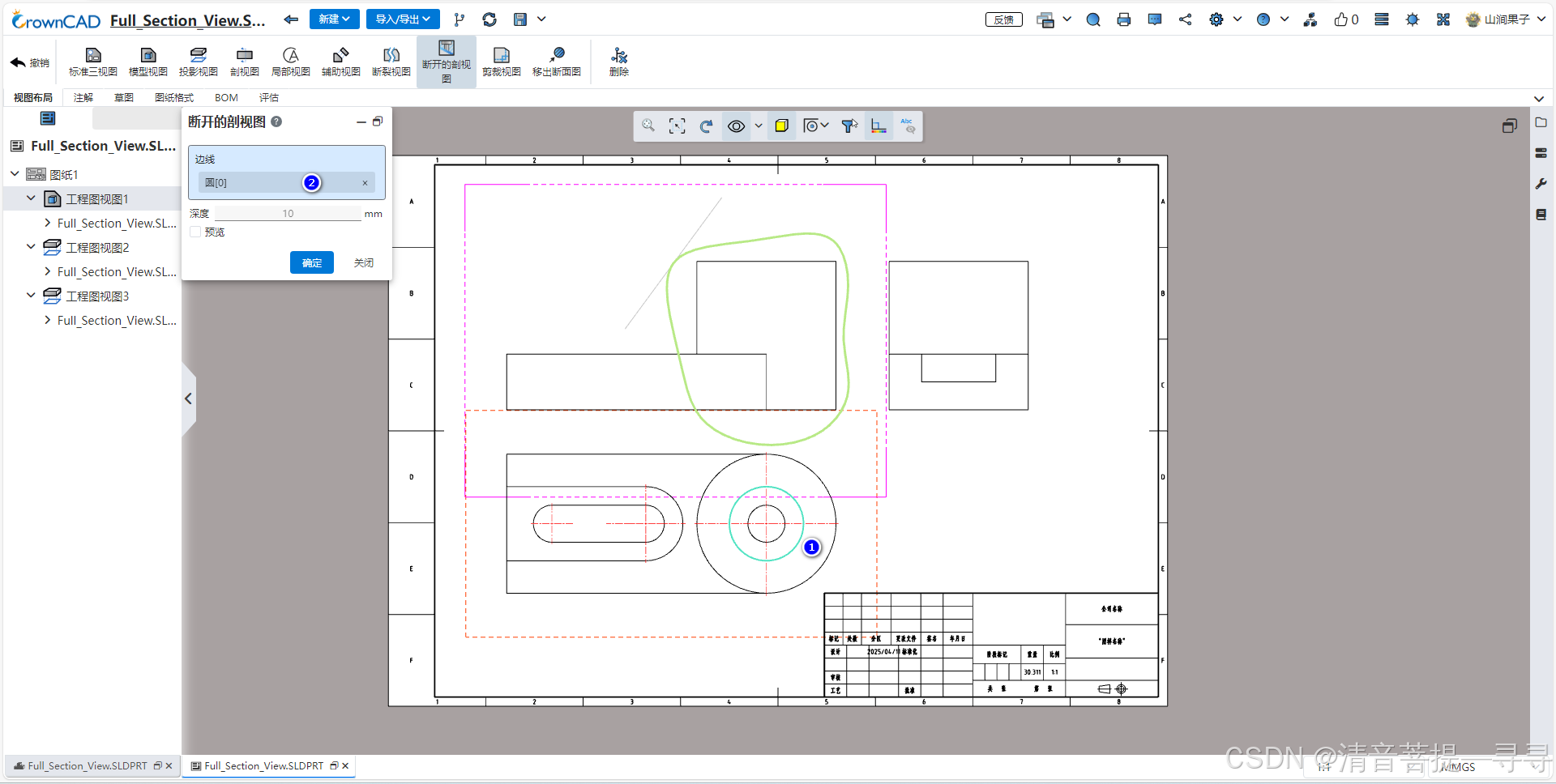

2）在弹出的对话框的【深度】项中选择俯视图的对应圆作为深度参考（当选择圆时，系统自动以圆中心为参考位置）。

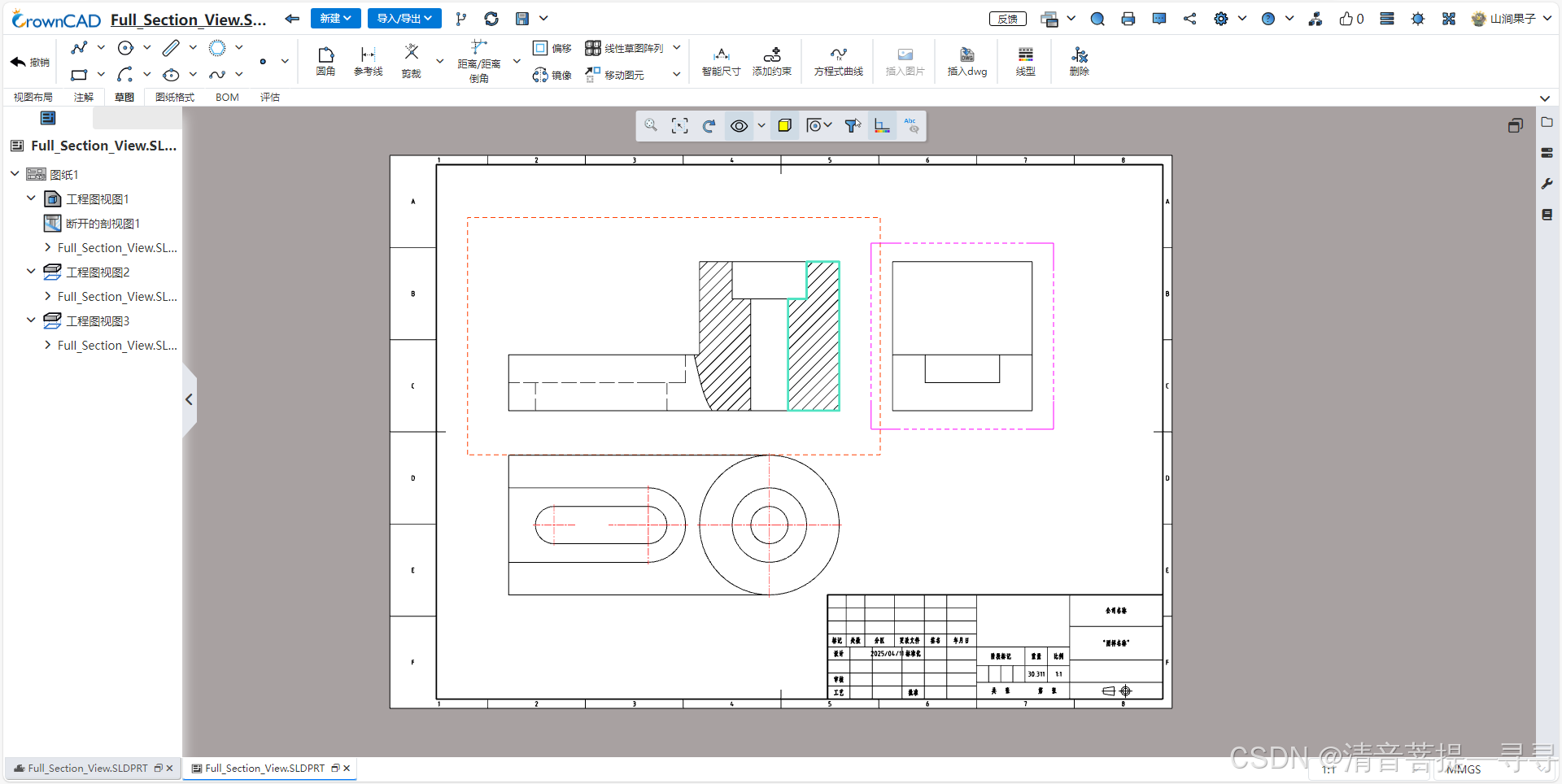

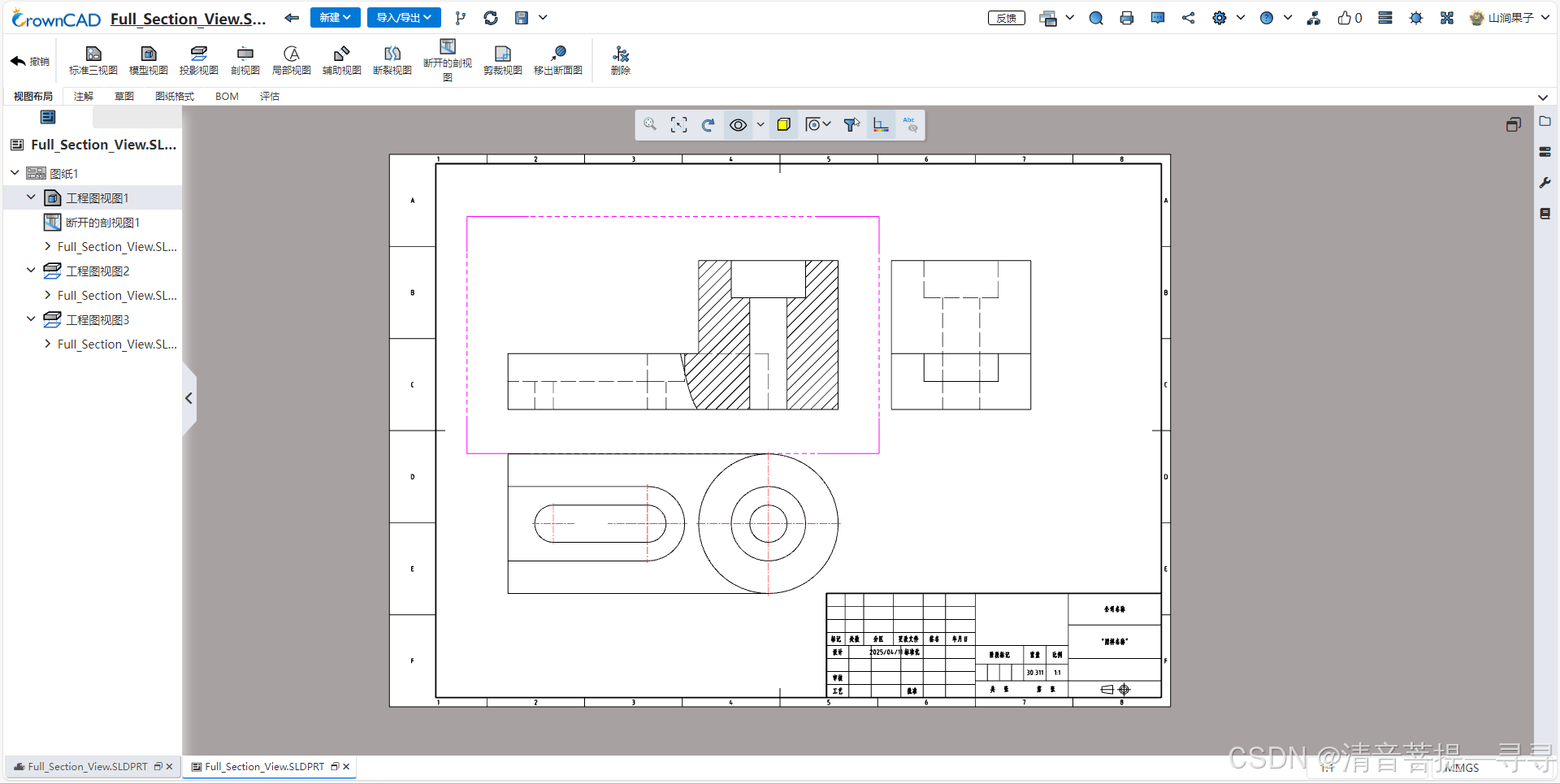

3）单击【确定】完成局部剖。

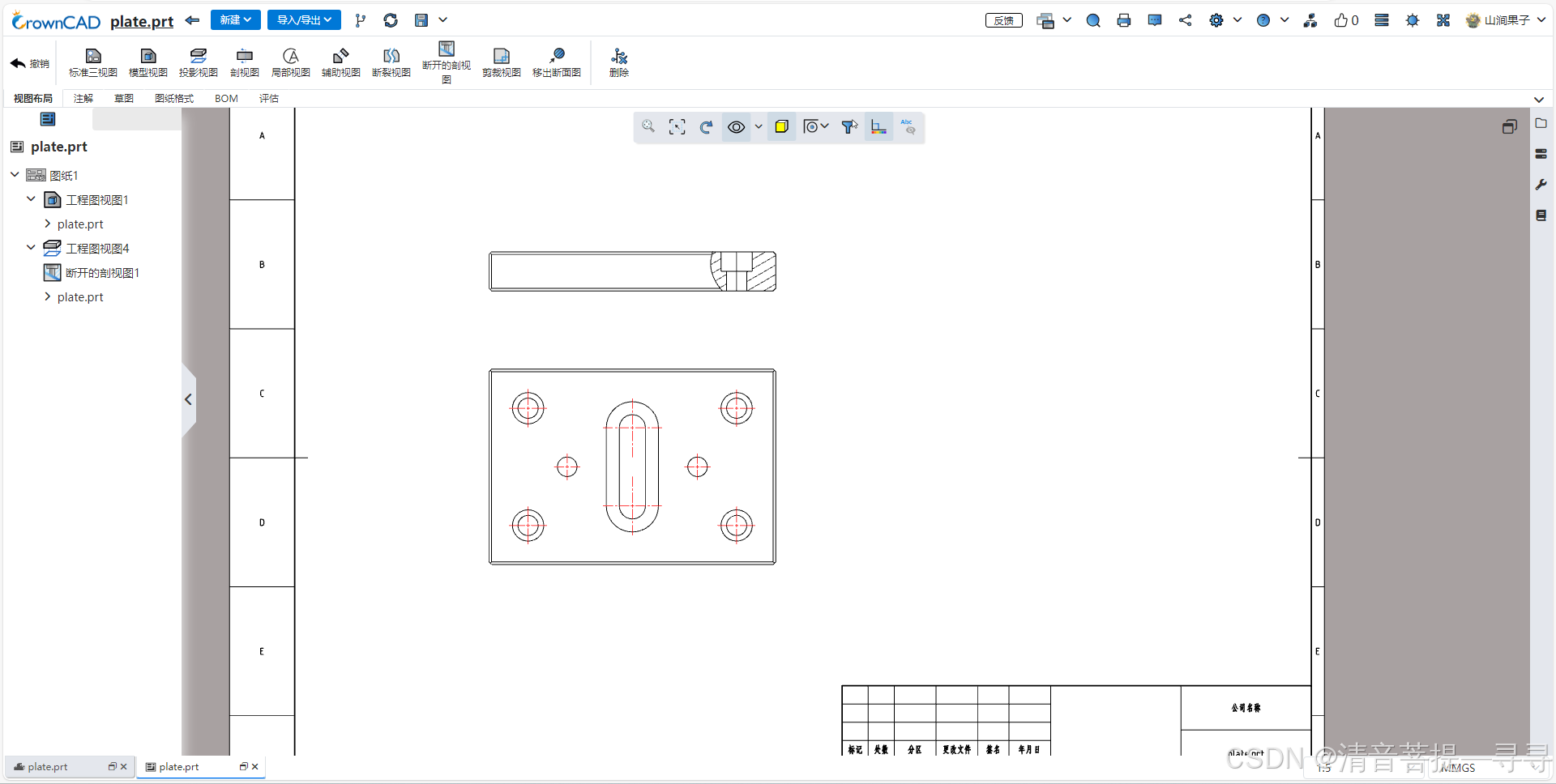

注意：如果局部剖范围是矩形或其他形状，可以先绘制出表达范围的草图，再用【断开的剖视图】功能进行局部剖，通过这种方法也可完成半剖操作。
